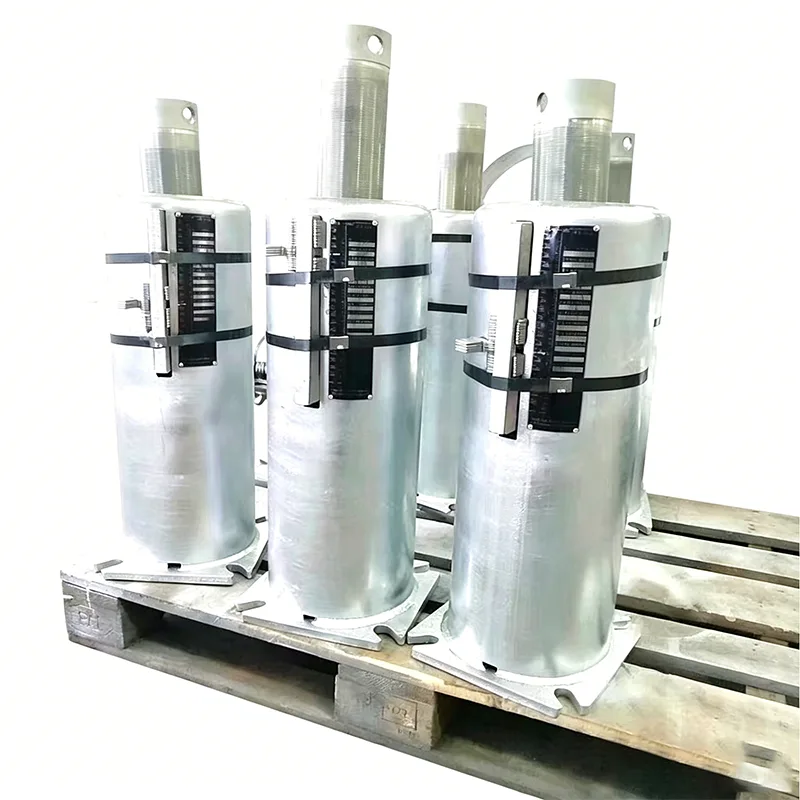

Endüstriyel Boru Hattı Termal Genleşme ve Yük Taşıma İçin Ağır Hizmet Yay Destekleri

Yaylı destekler yapıyoruzTianshun14 yıldır. Boru sisteminin en gösterişli parçası değiller ama bir termik santral devreye girdiğinde veya bir LNG hattı soğuduğunda ağır yükü sessizce kaldıran bileşenler bunlar. Siparişlerimizin %70'inden fazlası sürekli müşterilerimizden (EPC'ler, mühendislik firmaları ve geri kalanını deneyip bize sadık kalan tesis sahipleri) geliyor. Bahar desteklerimiz Orta Doğu rafinerilerinden Güneydoğu Asya kimya tesislerine kadar 45'ten fazla ülkede çalışıyor.

Bu şekil, ürünün yük taşıma doğruluğunu ve operasyonel güvenilirliğini doğrulamak için temel yük ve yer değiştirme parametreleri dahil olmak üzere değişken bir yay desteğinin/askısının yük yer değiştirme performans eğrisini gösterir.

Her ünite sevkiyattan önce yük kalibrasyonuna ve performans testine tabi tutulur. Ayar yükü sapması, ANSI/MSS‑SP‑58‑2018 uluslararası standardının yanı sıra NB/T47039‑2013 ile uyumlu olarak ±%5 dahilinde kontrol edilir.

Ürünler enerji, petrokimya ve diğer endüstriyel boru sistemlerine yönelik teknik gereksinimleri karşılar. MSS‑SP‑58‑2018 uyarınca, değişken yay üniteleri için izin verilen maksimum yük değişkenliği, tam çalışma hareketi dahilinde çalışma sıcak yükünün %25'ini aşmayacaktır.

Sabit bir yay desteğinin/askısının tip testinden elde edilen yük-deplasman eğrisi. Yatay eksen yer değiştirmeyi, dikey eksen ise yükü temsil eder. Eğri, tüm çalışma yolu boyunca yaklaşık olarak yatay kalır; bu da, borular termal genleşme ve büzülme nedeniyle saptığında destek kuvvetinin esasen sabit kaldığını gösterir.

Bu tip testi, sabit yay ünitelerinin yük sabitliğini, tam hareket stabilitesini ve çalışma güvenilirliğini doğrular. Tüm üretim birimleri, ANSI/MSS‑SP‑58‑2018 ve NB/T47038‑2013'e uygun olarak yük sapması ±%6 oranında kontrol edilerek sevkıyattan önce yük kalibrasyonuna tabi tutulur.

Bu ürünler, ana buhar boru hatları ve diğer yüksek sıcaklık ve yüksek basınçlı borular dahil olmak üzere, büyük termal yer değiştirmeye sahip endüstriyel boru sistemlerine uygulanabilir.

Yaylı destekleri belirlerken ilk gerçek karar iki tür arasındadır. Boru hareketi orta düzeydeyse ve bir miktar yük değişimi kabul edilebilirse, o zamandeğişken yaylı desteklerişi iyi yapın ve maliyetleri düşük tutun. Bağlı ekipman (bir buhar türbini veya kompresör nozülü gibi) fazla yük değişimini tolere edemiyorsa,sabit yaylı destekler. Tüm hareket aralığı boyunca neredeyse düz bir destek kuvvetini korurlar. Mühendislerimiz tahminlere değil, stres analizi verilerinize göre doğru türü seçmenize yardımcı olacaktır.

Yay Gerçek Bir Boru Sisteminde Çalışmayı Nasıl Destekler?

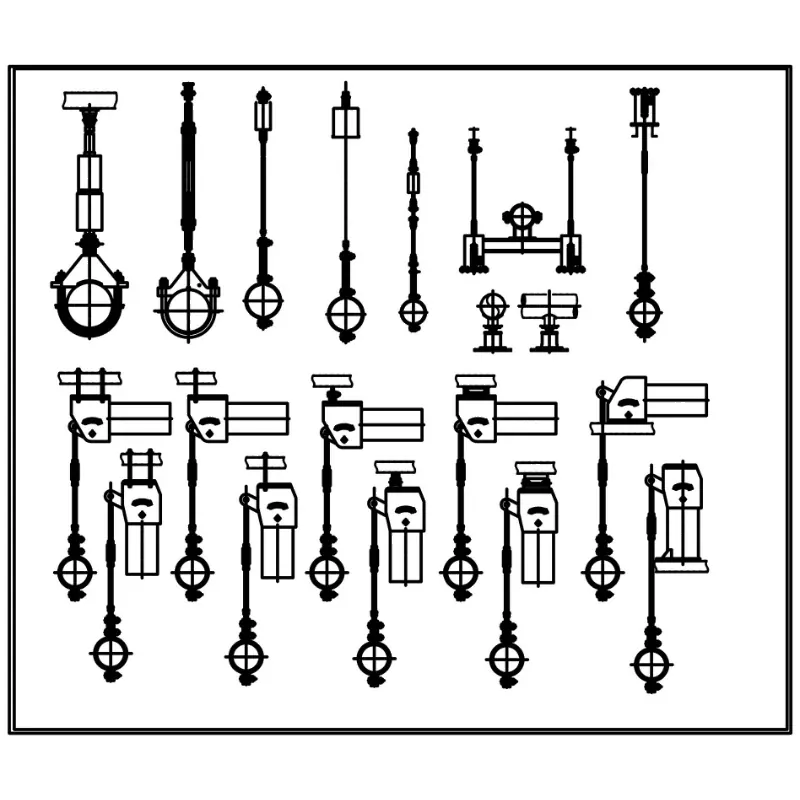

Yaylı destekler tek başına çalışmaz. Neredeyse her zaman daha büyük bir destek düzenlemesinin parçasıdırlar. Tipik bir kurulum, ağırlığı taşımak için sert boru destekleri veya boru pabuçlarını içerirken yay ünitesi dikey termal hareketi gerçekleştirir. Soğuk bir hattı desteklemeniz gerektiğinde, destek noktasında yoğuşmayı ve buz oluşumunu önlemek için genellikle yay düzeneğini ön yalıtımlı boru destekleriyle birleştiriyoruz. Pek çok müşteri, özellikle ünite üste monteli bir askı tipi olduğunda bunları farklı bir adla - yaylı askılar - olarak adlandırır. Aynı ürün ailesi, yalnızca farklı montaj stili.

Kullandığımız Malzemeler

Hammadde konusunda işin kolayına kaçmıyoruz. Her parti, değirmen sertifikalarıyla birlikte gelir ve tam izlenebilirliği denetim ekibinizle paylaşmaktan mutluluk duyarız.

Tüm malzemeler onaylı Çin çelik fabrikalarından temin edilmektedir. Projeniz dubleks paslanmaz veya yüksek sıcaklık alaşımları gibi belirli bir kalite gerektiriyorsa bize bildirmeniz yeterli.

Uyduğumuz Standartlar

Varsayılan olarak aşağıdaki standartlara göre üretim yapıyoruz ve talep üzerine diğer standartlara da uyum sağlayabiliyoruz:

ASME B31.3 – Proses Boruları

ANSI/MSS SP-58 – Boru Destekleri ve Askıları

GB/T 17116 – Boru destekleri için Çin standardı

Ayrıca DIN, JIS veya projeye özel spesifikasyonunuza göre de mevcuttur

Fabrikamız ISO 9001:2015 sertifikasına sahiptir ve her sevkiyatta tam EN 10204 3.1 malzeme sertifikası üretiyoruz.

Müşterilerimizin Sorduğu Yaygın Sorular

S1: Değişken mi sabit mi; ​​nasıl karar vereceğim?

Boru yer değiştirmeniz çok büyük değilse ve örneğin %10-25'lik bir yük değişimi uygunsa, değişken bir yay desteği iyi çalışacak ve daha az maliyetli olacaktır. Takılan ekipmanın izin verilen sıkı bir nozül yükü varsa (türbin girişlerinde, kompresör bağlantılarında veya reaktör borularında tipik olarak), sabit bir yay desteği kullanın. Bize gerilim izometriklerinizi veya yer değiştirme verilerinizi gönderin, biz de doğru modeli önerelim; bunun için herhangi bir ücret talep etmeyin.

S2: Hangi yük kapasitelerini ve seyahat aralıklarını sağlayabilirsiniz?

Değişken yaylı destekler için standart yelpazemiz, birim başına birkaç yüz kilogramdan 20 metrik tona kadar olan ağırlıkları kapsar. Ağır duvarlı hatlar için sabit yaylı destekler 30 tonun çok ötesine geçebilir. Hareket: değişken birimler için tipik olarak 0–150 mm ve sabit türler için 300 mm'ye kadar veya daha fazlası. Özel hareket aralıkları ve yük ayarları bizim için rutindir.

S3: Teslimat ne kadar sürer?

Stok ve yarı mamul bileşenler: 20–25 gün. Tamamen özelleştirilmiş siparişler: 30–40 gün. Projenizin programı sıkışıksa satış ekibimizle erkenden görüşün; kritik teslim tarihlerini karşılamak için üretim aralıklarını sıklıkla yeniden düzenleyebiliriz.

S4: Bunları ihracat için nasıl paketliyorsunuz?

Daha küçük birimler tütsülenmiş ahşap kasalara konur. Daha büyük düzenekler çelik paletlere veya su geçirmez ambalajla kaynaklı çerçevelere cıvatalanır. Orta Doğu, Güneydoğu Asya, Avrupa ve Güney Amerika'daki limanlara düzenli olarak sevkiyat yapıyoruz. Son üç yıldır tek bir nakliye hasarı talebimiz olmadı.

S5: Bize proje referanslarını gösterebilir misiniz?

Evet. Orta Doğu'daki kombine çevrim enerji santralleri, Endonezya'daki nikel işleme tesisleri, Brezilya'daki kimya tesisleri ve Çin nükleer projelerindeki geleneksel ada boruları için yay destekleri ve komple boru askısı paketleri tedarik ettik. Sektörünüze uygun referans listesi için bizimle iletişime geçin.

Gönderim Öncesi Test

Yangzhou fabrikamızdan çıkan her bahar desteği şu kontrollerden geçer:

Görsel ve boyutsal inceleme

Yay serbest yüksekliği ve sertliği numunesi alma

Tam yükte ön sıkıştırma ve kurtarma testi

Seyahat terazisi kalibrasyonu

Yük ve yer değiştirme eğrisi doğrulaması

Sevkiyat zarfının içine bir test raporu ve malzeme sertifikaları ekliyoruz. Sözleşmeniz gerektiriyorsa SGS, BV veya TÜV tarafından üçüncü taraf tanık denetimi yapılabilir.

Özelleştirme Burada Normdur

Siparişlerimizin yaklaşık yarısı standart bir parça numarasıyla değil, müşteri çizimiyle veya bir dizi tasarım koşuluyla başlıyor. Teklif almak için bize şunları söylemeniz yeterlidir:

Montaj tipi: üst askı veya taban desteği

Sıcak yük ve soğuk yük

Beklenen boru hareketi (yukarı veya aşağı)

Bağlantı detayları veya kendi çiziminiz

Miktar

Gerisini biz hallederiz; özel kaplamalar, paslanmaz donanım, yüksek sıcaklığa dayanıklı yay malzemesi, standart dışı muhafaza boyutları, hepsi.

Bizim Gördüğümüz Şekil

Yaylı destekler roket bilimi değildir ancak doğru şekilde yapılmaları gerekir. İyi oluşturulmuş bir yay tertibatı 15 veya 20 yıl boyunca sessizce duracaktır. Kötü bir kaynak birkaç ay içinde çatlamış bir kaynak veya sarkan bir çizgi olarak ortaya çıkar. Tianshun'da bunları sanki kendi fabrikamıza koyuyormuşuz gibi üretiyoruz. Bu, malzemede kısayolların olmayacağı, testleri atlamanın ve teslimatta son dakika sürprizlerinin olmayacağı anlamına gelir.

Bir sonraki projeniz yaylı destekler, yaylı askılar, sabit yaylı destekler veya ön yalıtımlı boru pabuçları gerektiriyorsa gereksinimlerinizi bize gönderin. Size adil bir fabrika fiyatı ve gerçekten mantıklı bir teknik teklif sunacağız. Ayrıca Yangzhou'daki fabrikamızı da ziyaret edebilirsiniz; ne zaman olduğunu bize bildirmeniz yeterli.
