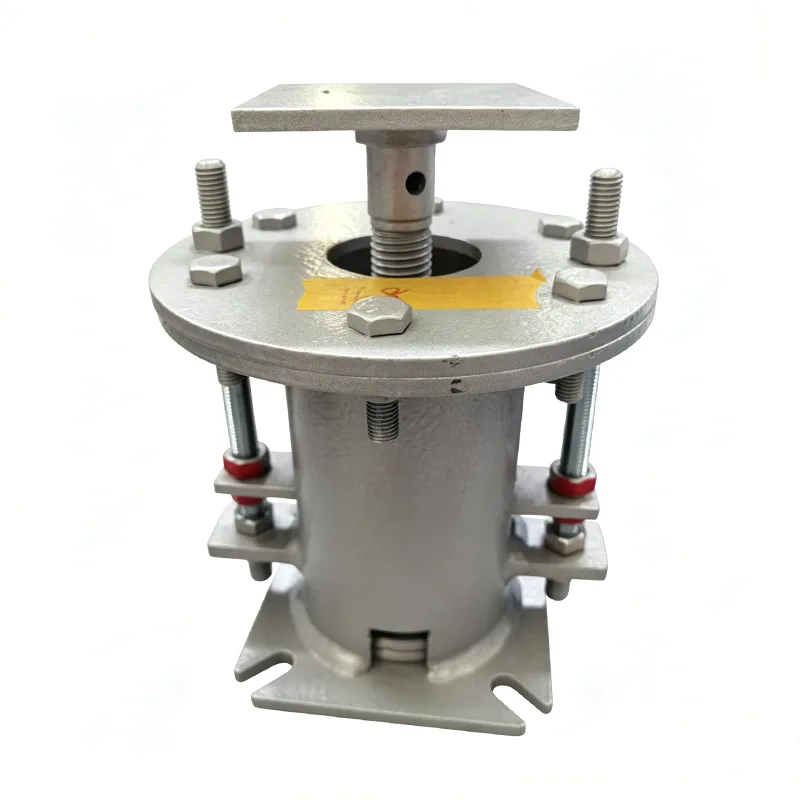

Yaylı Askı Desteği

Yaylı askı destekleri, boru ağırlığını taşıyacak, termal yer değiştirmeyi ve titreşimi emecek şekilde tasarlanmış, boru sistemlerinde kritik destek bileşenleridir. Yayların elastik deformasyonuna güvenerek sıcaklık değişimlerinden kaynaklanan boru hareketini telafi eder ve aşırı titreşimi kısıtlayarak tüm boru sisteminin güvenli ve stabil çalışmasını sağlar. Yangzhou Tianshun Piping tarafından üretilen yaylı askılarımız, çeşitli çalışma koşullarına yönelik boru desteği gereksinimlerini karşılamak üzere uluslararası standartlara sıkı sıkıya uygun olarak tasarlanmış ve üretilmiştir.

Bu şekil, ürünün yük taşıma doğruluğunu ve operasyonel güvenilirliğini doğrulamak için temel yük ve yer değiştirme parametreleri dahil olmak üzere değişken bir yay desteğinin/askısının yük yer değiştirme performans eğrisini gösterir.

Her ünite sevkiyattan önce yük kalibrasyonuna ve performans testine tabi tutulur. Ayar yükü sapması, ANSI/MSS‑SP‑58‑2018 uluslararası standardının yanı sıra NB/T47039‑2013 ile uyumlu olarak ±%5 dahilinde kontrol edilir.

Ürünler enerji, petrokimya ve diğer endüstriyel boru sistemlerine yönelik teknik gereksinimleri karşılar. MSS‑SP‑58‑2018 uyarınca, değişken yay üniteleri için izin verilen maksimum yük değişkenliği, tam çalışma hareketi dahilinde çalışma sıcak yükünün %25'ini aşmayacaktır.

Sabit bir yay desteğinin/askısının tip testinden elde edilen yük-deplasman eğrisi. Yatay eksen yer değiştirmeyi, dikey eksen ise yükü temsil eder. Eğri, tüm çalışma yolu boyunca yaklaşık olarak yatay kalır; bu da, borular termal genleşme ve büzülme nedeniyle saptığında destek kuvvetinin esasen sabit kaldığını gösterir.

Bu tip testi, sabit yay ünitelerinin yük sabitliğini, tam hareket stabilitesini ve çalışma güvenilirliğini doğrular. Tüm üretim birimleri, ANSI/MSS‑SP‑58‑2018 ve NB/T47038‑2013'e uygun olarak yük sapması ±%6 oranında kontrol edilerek sevkıyattan önce yük kalibrasyonuna tabi tutulur.

Bu ürünler, ana buhar boru hatları ve diğer yüksek sıcaklık ve yüksek basınçlı borular dahil olmak üzere, büyük termal yer değiştirmeye sahip endüstriyel boru sistemlerine uygulanabilir.

Ürün Yapısı

Standart yaylı askı destekleri aşağıdaki ana parçalardan oluşur:

▶  Yay tertibatı: Yüksek kaliteli yay çeliğinden yapılmış olup, sıkı ısıl işleme ve yük testine tabi tutulmuştur.

▶  Gövde: Korozyon önleyici yüzey işlemine sahip karbon çeliği kaynaklı yapı.

▶  Ayarlama vidası: Kurulum sırasında yükü ve yüksekliği ayarlamak için kullanılır.

▶  Bağlantı aksesuarları: Kaldırma kulakları, askı çubukları ve somunlar dahil olmak üzere, saha gereksinimlerine göre seçim yapılabilir.

▶  Yer değiştirme göstergesi: Kolay kurulum ve bakım için gerçek boru yer değiştirmesini net bir şekilde görüntüler.

Temel Özellikler

▶  Geniş yük aralığı: 10N'den 100.000N'ye kadar yük değerleri, çoğu endüstriyel boru uygulaması için uygundur.

▶  Üstün yer değiştirme telafisi: 200 mm'ye kadar maksimum yer değiştirme, borunun sıcaklık değişiminden kaynaklanan genleşmesini ve daralmasını etkili bir şekilde absorbe eder.

▶  Kompakt yapı: Dar boru galerilerine kurulum için yerden tasarruf sağlayan tasarım.

▶  Kolay kurulum ve ayarlama: Boru işletimi sırasında bile yükün hassas şekilde ayarlanması için özel ayarlama cihazlarıyla donatılmıştır.

▶  Uzun hizmet ömrü: Tüm önemli bileşenler birinci sınıf malzemeler kullanır ve sıkı kalite denetiminden geçer.

Performans Avantajları

Teknik Parametreler

Uygulama Alanları

Yaylı askı destekleri, borunun yer değiştirmesi ve titreşimi konusunda sıkı gerekliliklerin bulunduğu endüstriyel sektörlerde yaygın olarak kullanılmaktadır:

▶  Termik santraller ve nükleer santraller için buhar ve su boru sistemleri

▶  Petrokimya tesisleri için proses boruları

▶  LNG ve LPG alım terminallerindeki kriyojenik boru hatları

▶  Petrol rafinerilerindeki fırın ve sütun boruları

▶  Kentsel merkezi ısıtma boru ağları

▶  İlaç ve gıda işleme endüstrileri için sıhhi borular

Üretim ve Kalite Kontrol

Yaylı askılar için gelişmiş üretim hatlarına ve eksiksiz test ekipmanlarına sahibiz. Tüm ürünler sıkı kalite kontrol prosedürlerinden geçmektedir:

1.Gelen hammadde denetimi: Yay çeliği, çelik levhalar ve diğer hammaddeler için kimyasal bileşim analizi ve mekanik özellik testleri.

2.Yay üretimi ve testi: Her yay için %100 yük testi ve sıkıştırma testleri.

3. Montaj denetimi: Bitmiş montajlar için boyut kontrolü ve yük kalibrasyonu.

4. Teslimat öncesi örnekleme denetimi: Tutarlı ürün kalitesini garanti etmek için ulusal standartlara uygun olarak rastgele denetim.

Özelleştirme Hizmetleri

Standart ürünlere ek olarak müşterilerimizin özel taleplerine göre özel çözümler sunuyoruz:

▶  Özel yük ve yer değiştirme gereksinimleri olan yaylı askılar için özel tasarım

▶  Yüksek sıcaklık, düşük sıcaklık ve aşındırıcı ortamlar gibi zorlu çalışma koşulları için malzeme seçimi

▶  Standart dışı özel bağlantı türleri ve kurulum boyutları

▶  Boru gerilim analizi ve askı seçimi hizmetlerinin desteklenmesi
