Düzgün Yük Çıkışlı Büyük Deplasmanlı Boru Hattı İçin Hassas Sabit Yaylı Askı

Sabit yük yayı destekleri veya sabit kuvvet destekleri olarak da adlandırılan sabit yaylı askılar, borunun tüm hareket aralığı boyunca neredeyse eşit bir destek kuvveti sağlar. Bu üniteler, değişken yay desteklerinin aşırı yük değişimine yol açacağı ve bağlı ekipmana ve boru tesisatına istenmeyen gerilim aktaracağı önemli dikey termal yer değiştirmeye maruz kalan boru sistemleri için özel olarak tasarlanmıştır.

Sabit bir yay desteğinin/askısının tip testinden elde edilen yük-deplasman eğrisi. Yatay eksen yer değiştirmeyi, dikey eksen ise yükü temsil eder. Eğri, tüm çalışma yolu boyunca yaklaşık olarak yatay kalır; bu da, borular termal genleşme ve büzülme nedeniyle saptığında destek kuvvetinin esasen sabit kaldığını gösterir.

Bu tip testi, sabit yay ünitelerinin yük sabitliğini, tam hareket stabilitesini ve çalışma güvenilirliğini doğrular. Tüm üretim birimleri, ANSI/MSS‑SP‑58‑2018 ve NB/T47038‑2013'e uygun olarak yük sapması ±%6 oranında kontrol edilerek sevkıyattan önce yük kalibrasyonuna tabi tutulur.

Bu ürünler, ana buhar boru hatları ve diğer yüksek sıcaklık ve yüksek basınçlı borular dahil olmak üzere, büyük termal yer değiştirmeye sahip endüstriyel boru sistemlerine uygulanabilir.

Şu tarihte:Yangzhou Tianshun Boru Hattı Teknolojisi, yüksek kaliteli sıkıştırma yaylarıyla eşleştirilmiş, kanıtlanmış bir krank-biyel kolu mekanizmasını kullanarak sabit yaylı askılar üretiyoruz. Bu tasarım, tüm strok boyunca yay torkunu ana eksen etrafındaki yük torkuna karşı dengeleyerek yük sapmasını standart olarak ±%5 ve yüksek hassasiyetli konfigürasyonlar için ±%3 aralığında tutar. Her bir düzenek, dahili bileşenleri inşaat kalıntılarından ve çevresel kirletici maddelerden koruyan koruyucu bir muhafaza içine yerleştirilmiştir ve desteğin hizmet ömrü boyunca bakım riskini azaltır.

Teknik Özellikler ve Seriler

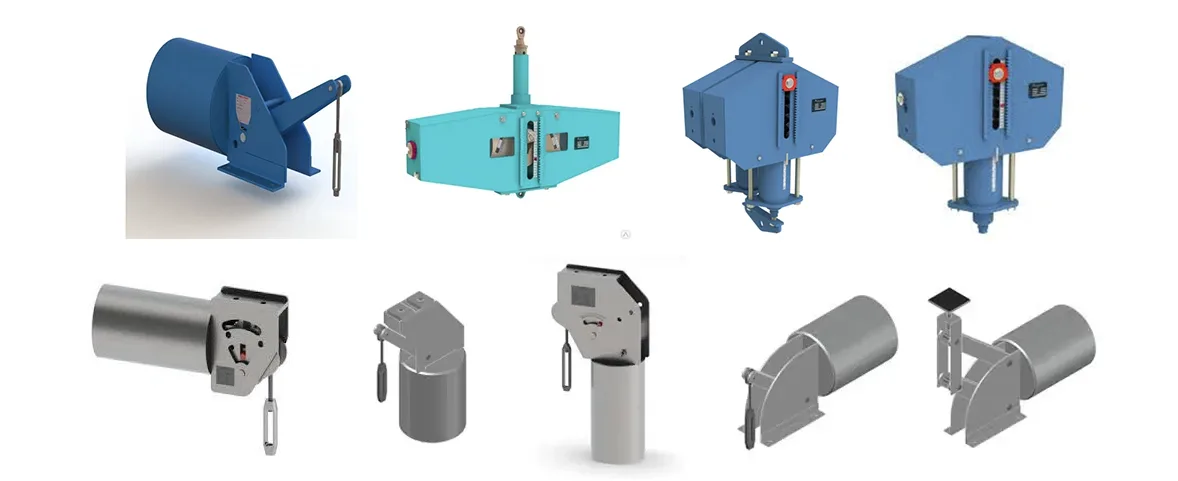

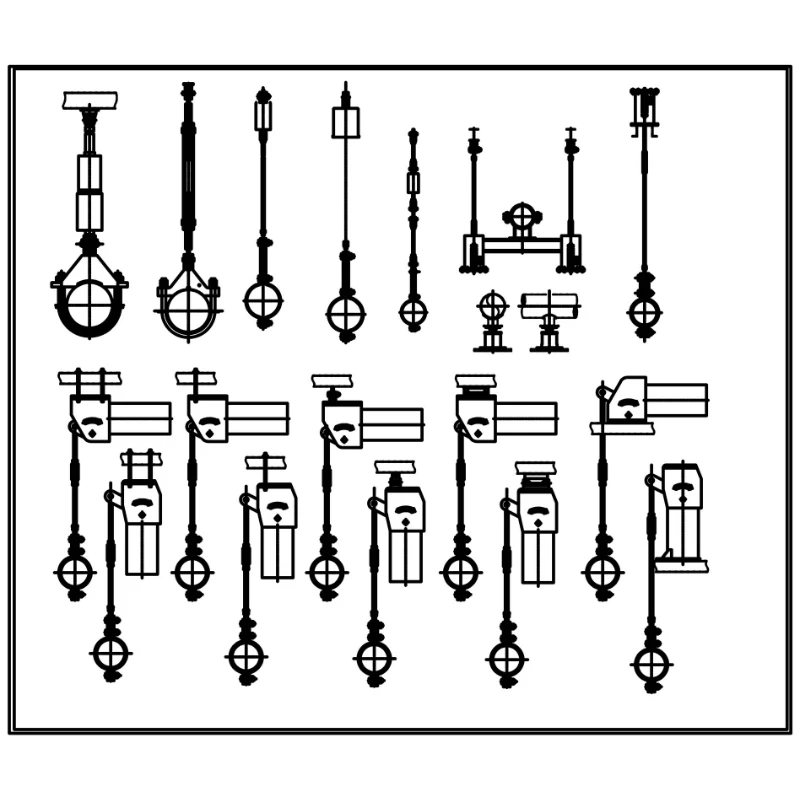

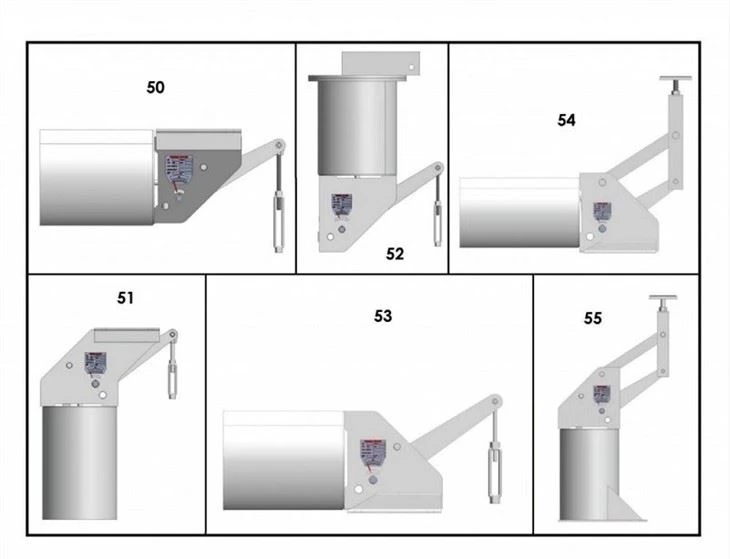

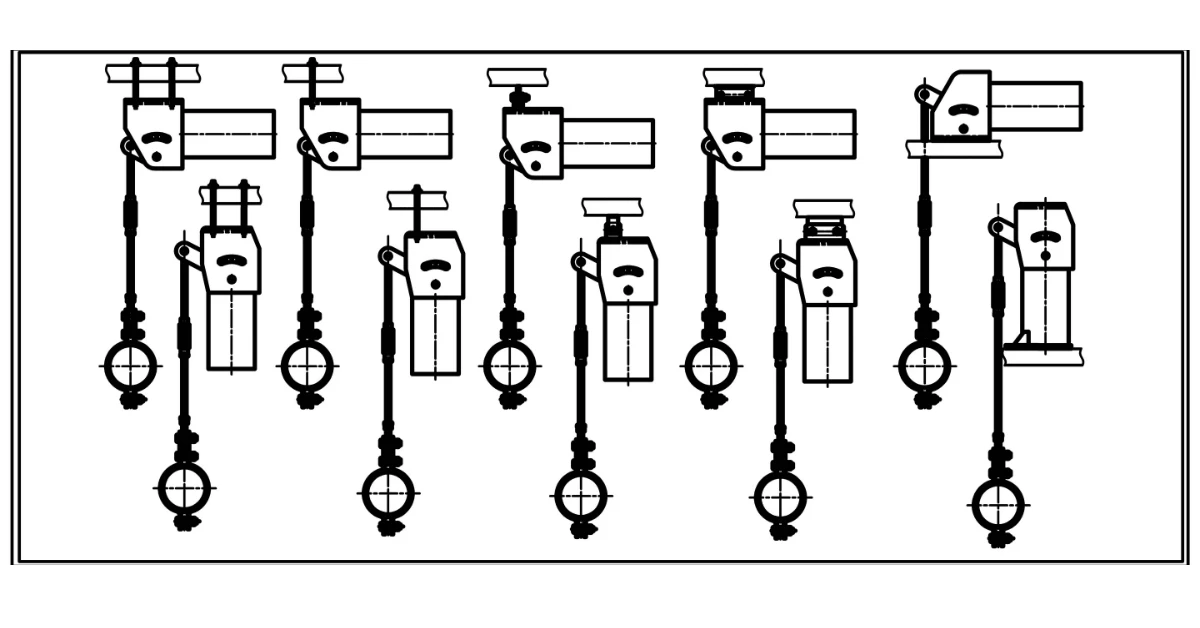

Bizimsabit yay desteğiportföyü, 50 mm, 100 mm, 200 mm ve 400 mm standart hareket seçenekleri ve 600 mm'ye kadar özel hareket seçenekleriyle 0,1 kN ila 500 kN çalışma yükü aralığını kapsar. Standart seri, hem yatay hem de dikey montaja uygun PH, LH, CA, CS ve TH modellerini içerir. Yaylı bobinler 60Si2Mn veya 50CrVA alaşımlı çelikten üretilir ve muhafazalar, -20°C ila +80°C arasındaki ortam çalışma sıcaklıklarına uyacak şekilde sıcak daldırma galvaniz veya epoksi kaplamayla kaplanır.

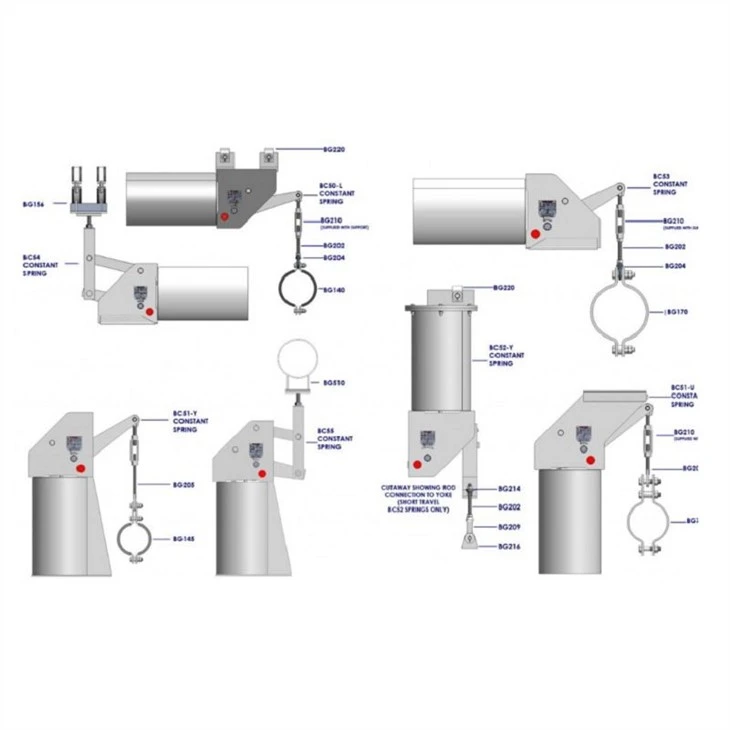

Her sabit yaylı askı, müşterinin belirlediği yük ve soğuk/sıcak konumlarına göre fabrikada önceden ayarlanmıştır ve aşırı hareketi önlemek için üst ve alt hareket sınırı durdurucularıyla donatılmıştır. Açıkça görülebilen hareket ölçeği ve yük ayarlama kadranı, nominal yükün ±%10'u dahilinde yerinde ince ayar yapılmasına olanak tanır; bazı konfigürasyonlar %2'lik artışlarla ±%20'ye kadar ayarlanabilir. Hidrostatik test ve asitle yıkama sırasında desteği kilitlemek için fabrikada kırmızı ön ayarlı pimler takılmıştır ve sistemin devreye alınması sırasında sökülmeden önce nominal yükün iki katına kadar dayanabilir.

Standartlar ve Özel Mühendislik

Tüm sabit yük yay destekleri GB/T 17116.1/.2/.3 ve NB/T 47039'a uygun olarak tasarlanmış ve üretilmiştir ve MSS SP-58, ASME B31.1 / B31.3, EN 13480-3, VGB-R 510 L ve JIS B 8501 dahil uluslararası standartlara tamamen dönüştürülebilir. Deneyimli bir boru destekleri üreticisi olarak, aynı zamanda tamamen özel sabit kuvvet destekleri de üretiyoruz. müşteri çizimleri ve projeye özel parametreler.

Kritik Endüstrilerdeki Uygulama

Sabit yaylı askılar, yük tutarlılığının tartışmasız olduğu boru sistemlerinde belirtilir. Tipik kurulumlar arasında termik santraller, nükleer enerji tesisleri, rafineriler, LNG ve LPG terminalleri, bölgesel ısıtma ağları ve petrokimya ve ilaç fabrikalarındaki yüksek sıcaklık proses hatları yer alır. Genellikle aynı boru hattı üzerinde değişken yaylı desteklerin yanında yerleştirilirler; yüksek deplasmanlı düğümlerde sabit üniteler ve daha küçük termal hareketin olduğu yerlerde değişken yaylı askılar bulunur.

Daha Geniş Boru Desteği Ürün Yelpazesi

Sabit yaylı askıların ötesinde, eksiksiz boru destek portföyümüz değişken yaylı destekleri, sert askıları, boru pabucu desteklerini, ön yalıtımlı boru desteklerini ve dinamik yük kontrolü için hidrolik durdurucuları içerir. Termal hareket dengelemesi gerektiren projeler için, eksiksiz bir boru hattı çözümü oluşturmak üzere destek sistemlerimizle entegre olan metal körüklü genleşme derzleri, kauçuk genleşme derzleri ve kumaş genleşme derzleri de sağlıyoruz.

Kalite ve Hizmet Güvencesi

Her destek, ISO 9001:2015 kalite yönetim sistemimiz ve gerektiğinde ASME ve API standartlarıyla uyumlulukla desteklenen, sevkıyattan önce tam kurum içi testlere tabi tutulur. Müşteriler, satış sonrası hizmetimizin bir parçası olarak sorgulamadan kuruluma kadar özel teknik destek, tüm tekliflere 24 saat yanıt ve yerinde yük ayarlama rehberliği alırlar. 45 ülkedeki projeler için 14 yılı aşkın süredir boru destekleri ve genleşme derzleri imalatımızla, dünya çapındaki EPC yüklenicileri ve son kullanıcılar için hem standart katalog üniteleri hem de tamamen tasarlanmış özel çözümler sağlıyoruz.

Sıkça Sorulan Sorular

Sabit yaylı askı ile değişken yaylı destek arasındaki fark nedir?

Değişken yaylı destekler, yayın sıkışması veya uzaması nedeniyle boru dikey olarak hareket ederken değişen bir tepki kuvveti uygular. Sabit yaylı askılar, tüm hareket aralığı boyunca neredeyse eşit bir destek kuvvetini korumak için bir krank biyel kolu mekanizması kullanır. Genel bir kural olarak, termal yer değiştirmenin 50 mm'yi aştığı veya stresin pompalara, türbinlere veya diğer hassas ekipmanlara aktarılmasını önlemek için yük değişiminin %6'nın altında kalması gereken durumlarda sabit birimler belirtilir.

Sabit bir yay desteğinde ±%5 yük sapması ne anlama gelir?

Yük sapması, çalışma hareketi dahilinde herhangi bir noktada gerçek destek kuvveti ile nominal nominal yük arasındaki maksimum yüzdelik farktır. Standart sabit yaylı askılarımız, çoğu endüstriyel boru gereksinimini karşılayan ±%5 oranında sapma tutar. Nükleer veya yüksek hassasiyetli proses hatları gibi kritik uygulamalar için ±%3 sapma oranına sahip yüksek hassasiyetli üniteler sunuyoruz.

Kırmızı ön ayar pimleri ne zaman çıkarılmalıdır?

Önceden ayarlanmış pimler, askıyı soğuk kurulum konumunda kilitlemek için fabrikada monte edilmiş olup, yay tertibatını sıkıştırmadan veya uzatmadan hidrostatik testin ve boru asitle yıkamanın tamamlanmasına olanak tanır. Sistem işletmeye alınmadan önce, genellikle hidrotest ve işletmeye alma öncesi kontroller tamamlandıktan sonra bunların çıkarılması gerekir. Standart pimlerimiz test sırasında nominal yükün iki katına kadar dayanır; Projenizin daha yüksek bir güvenlik marjı gerektirip gerektirmediğini bize bildirin.

Yük kurulumdan sonra sahada ayarlanabilir mi?

Evet. Her bir sabit yaylı askı, bir yük ayarlama vidası ve kalibre edilmiş bir kadran ile donatılmıştır. Vidanın döndürülmesi, standart ünitelerde toplam ayar aralığı ±%10 olacak şekilde (seçili konfigürasyonlarda ±%20'ye kadar) ön ayarlı yükü %2'lik artışlarla artırır veya azaltır. Bu, tasarım koşulları ile gerçek saha kurulumu arasındaki küçük farklılıkları telafi etmek için ince ayar yapılmasına olanak tanır.

Sabit yaylı askılarınız hangi standartlara uyuyor?

Standart serimiz GB/T 17116.1/.2/.3 ve NB/T 47039'a göre tasarlanmıştır ve MSS SP-58, ASME B31.1, ASME B31.3, EN 13480-3, VGB-R 510 L ve JIS B 8501 ile boyut ve performans açısından dönüştürülebilir. Ayrıca proje çizimlerinize ve spesifikasyonlarınıza göre tamamen özel destekler de üretebiliriz.

Tipik teslim süresi nedir?

Standart katalog sabit yaylı askılar, miktar ve seriye bağlı olarak genellikle 15 ila 25 iş günü içerisinde kargoya verilir. Özel olarak tasarlanmış üniteler ek mühendislik ve onay süresi gerektirir. Talep üzerine, sipariş verme sırasında önceden anlaşmaya varılması halinde veya planlanan teslimat tarihinden en az 20 gün önce acele teslimat düzenlenebilir.
