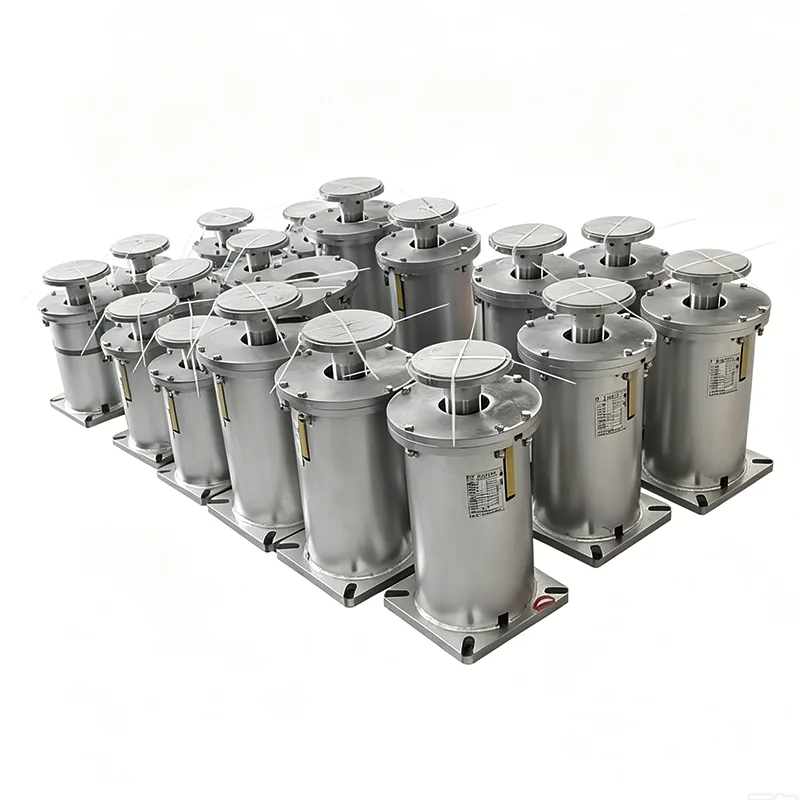

Boru Hattı için Değişken Yay Desteğitermal genleşme, büzülme, titreşim veya değişen çalışma koşullarından kaynaklanan dikey harekete maruz kalan endüstriyel boru sistemleri için önemli bir bileşendir.Tianshunboru hattı yüklerini dengelemek, kontrollü yer değiştirmeyi sağlamak ve enerji santralleri, petrokimya tesisleri, petrol ve gaz sistemleri ve su arıtma projeleri gibi zorlu uygulamalarda bağlı ekipmanların korunmasına yardımcı olmak için tasarlanmış standart ve özelleştirilmiş yay destek çözümleri üretmektedir.
Düzgün tasarlanmış bir boru destek sistemi, boru hattının statik ağırlığını taşımaktan daha fazlasını yapmalıdır. Endüstriyel borular, sıcaklıklar ve çalışma koşulları değiştikçe hareket edebilir; desteklerde, ekipman nozüllerinde, vanalarda, flanşlarda ve yapısal bağlantılarda ek kuvvetler oluşturabilir. Boru Hattı için Değişken Yay Desteği, kontrollü dikey harekete izin verirken sürekli destek sağlamak için yayın elastik özelliklerini kullanır. Bu makale çalışma prensibini, temel bileşenlerini, teknik özelliklerini, uygulamalarını, seçim faktörlerini ve üretim hususlarını açıklayarak mühendislerin ve endüstriyel alıcıların değişken yay desteğinin ne zaman uygun bir çözüm olduğunu anlamalarına yardımcı olur.
İçindekiler
- Boru Hattı için Değişken Yay Desteği Nedir?
- Değişken Yay Desteği Neden Gereklidir?
- Değişken Yay Desteği Nasıl Çalışır?
- Temel Teknik Özellikler Nelerdir?
- Ana Bileşenler Nelerdir?
- Başlıca Avantajları Nelerdir?
- Değişken Yay Desteği Nerelerde Kullanılır?
- Doğru Yay Desteğini Nasıl Seçmelisiniz?
- Üretim Kalitesi Neden Önemlidir?
- Diğer Boru Destekleriyle Nasıl Karşılaştırılır?
- Sıkça Sorulan Sorular
- Çözüm
Boru Hattı için Değişken Yay Desteği Nedir?
Boru Hattı için Değişken Yay Desteği, dikey yer değiştirmeye uyum sağlarken boruların ağırlığını taşımak üzere tasarlanmış elastik bir mekanik destektir. Boru hattının hareketini tamamen kısıtlamak yerine, yay sapmasına göre değişen bir destek kuvveti sağlamak için bir yay mekanizması kullanır.
Bu tasarım özellikle sıcaklık dalgalanmalarına maruz kalan endüstriyel boru hatları için kullanışlıdır. Örneğin, bir buhar boru hattı, çalışma sırasında ısındığı ve kapatıldıktan sonra daraldığı için dikey olarak hareket edebilir. Sert bir destek bu hareketi kısıtlayabilir ve istenmeyen kuvvetleri boru sistemine aktarabilir. Değişken yay desteği, gerekli yükü taşımaya devam ederken kontrollü esneklik sağlar.
Tianshun, 2012'den bu yana boru hattı destek ürünleri üretiyor ve dünya çapındaki endüstriyel projelere 800.000'den fazla set tedarik ettiğini bildiriyor. Değişken yay destek aralığı, farklı mühendislik gereksinimleri için çoklu konfigürasyonları, yük kapasitelerini, hareket seçeneklerini ve özelleştirilmiş çözümleri içerir.
Değişken Yay Desteği Neden Gereklidir?
Boru hattı mühendisliği, yapısal destek ile kontrollü hareket arasında bir denge içerir. Bir boru hattı, çalışma sırasında konumu değiştiğinde aşırı ikincil gerilim yaratmadan yeterince desteklenmiş kalmalıdır.
- Termal hareket:Isıtma ve soğutmanın neden olduğu kontrollü dikey yer değiştirmeyi karşılar.
- Yük dağılımı:Borular ve ilgili bileşenler için sürekli desteği korur.
- Stres yönetimi:Bağlı ekipmana iletilen aşırı kuvvetlerin azaltılmasına yardımcı olur.
- Titreşim kontrolü:Boru sistemlerinin çalıştırılması için elastik bir destek mekanizması sağlar.
- Ekipman koruması:Hassas nozullar, flanşlar ve bağlantıların etrafındaki istenmeyen yükün azaltılmasına yardımcı olur.
- Mühendislik esnekliği:Kurulum koşullarına göre farklı konfigürasyonlar seçilebilir.
Doğru seçim, yalnızca boru çapı yerine gerçek mühendislik parametrelerine dayanmalıdır. Boru hattı ağırlığı, çalışma sıcaklığı, dikey yer değiştirme, montaj konumu ve mevcut yapısal alanın tümü destek seçimini etkiler.
Değişken Yay Desteği Nasıl Çalışır?
Temel çalışma prensibi yayın elastik davranışına dayanmaktadır. Boru hattı dikey olarak hareket ettiğinde yay sapar ve destek kuvveti buna uygun olarak değişir. Bu, desteğin yükü taşımaya devam ederken boru hattı hareketini takip etmesine olanak tanır.
Desteklenen bir boru hattı aşağı doğru hareket ettiğinde yay daha da sıkıştırılır ve destek kuvveti artar. Boru hattı yukarıya doğru hareket ettiğinde yay sıkışması azalır ve destekleme kuvveti azalır. Ortaya çıkan yük değişimi, tasarlanan çalışma aralığı dahilinde kontrol edilir.
Bu özellik, değişken yaylı destekleri dikey termal hareketin beklendiği ancak belirli miktarda yük değişiminin kabul edilebilir olduğu sistemler için uygun hale getirir. Geniş bir hareket aralığında son derece düşük destekleme kuvveti değişimi gerektiren uygulamalar için mühendisler bunun yerine sabit bir yay desteğini düşünebilirler.
Temel Teknik Özellikler Nelerdir?
Teknik özellikler gerçek boru tasarımına uygun olmalıdır. Tianshun, farklı endüstriyel çalışma koşullarını kapsamayı amaçlayan birden fazla konfigürasyon sunar.
| Şartname | Tipik Aralık veya Seçenek | Mühendislik Amacı |
|---|---|---|
| Destek Yapılandırması | A, B, C, D, E, F, G yazın | Kurulum esnekliği sağlar |
| Yay Ölçüsü | 0–Hayır. 22 | Farklı yük gereksinimlerini karşılar |
| Seyahat Aralığı | 30, 60, 90, 120, 180mm | Farklı dikey hareketlere uyum sağlar |
| Çalışma Yükü | 0,2–400 kN | Farklı boru hattı yüklerini destekler |
| Hareket Yönü | Yukarı / Aşağı | Beklenen termal yer değiştirmeyle eşleşir |
| Yük Değişkenliği | ≤%25 standart | Destekleyici kuvvet değişimini kontrol eder |
| Muhafaza Malzemesi | Karbon Çelik Q235/Q355 | Yapısal dayanıklılık sağlar |
| Yüzey İşlem | Sıcak Daldırma Galvanizli / Boyalı | Çevresel dayanıklılığı artırır |
Çalışma koşulları bir projeden diğerine farklılık gösterdiğinden, bu değerler projeye özel mühendislik hesaplamalarının yerine geçmek yerine seçim referansları olarak ele alınmalıdır.
Ana Bileşenler Nelerdir?
Değişken bir yay desteği normalde birkaç mekanik bileşeni tek bir kontrollü destek düzeneğinde birleştirir. Her parça güvenilir çalışma ve kuruluma katkıda bulunur.
- Helisel yay:Destek kuvvetini oluşturan birincil elastik eleman.
- Üst ve alt bağlantı plakaları:Desteği boru hattı düzeneğine ve yapısal elemanlara bağlayın.
- Yük göstergesi:Yayın konumu, yükü veya yer değiştirmesi hakkında bilgi sağlar.
- Kilitleme cihazı:Taşıma, kurulum ve devreye alma sırasında yayın emniyete alınmasına yardımcı olur.
- Koruyucu muhafaza:Yay mekanizmasının toza, yağmur suyuna ve çevresel kirleticilere karşı korunmasına yardımcı olur.
Zorlu endüstriyel projeler için bileşen seçiminde çalışma sıcaklığı, korozyona maruz kalma, yük koşulları, bakım gereksinimleri ve kurulum ortamı dikkate alınmalıdır.
Başlıca Avantajları Nelerdir?
Boru Hattı için Değişken Yay Desteğinin en büyük faydası, yük desteğini kontrollü dikey hareketle birleştirme yeteneğidir. Bu, onu birçok termal olarak aktif boru sistemi için pratik bir seçim haline getirir.
- Kontrollü termal yer değiştirme:Yay mekanizması boru hattını tamamen kısıtlamadan dikey boru hareketini takip eder.
- Tahmin edilebilir yük değişimi:Destek kuvveti, tasarlanan aralık dahilinde yay sapmasına göre değişir.
- Geniş spesifikasyon seçimi:Farklı yay boyutları ve hareket aralıkları, mühendislerin destek kapasitesini proje gereksinimlerine göre eşleştirmesine olanak tanır.
- Esnek kurulum:Çoklu destek konfigürasyonları farklı yapısal düzenlemelere uyum sağlayabilir.
- Bakım kolaylığı:Modüler bileşenler incelemeyi, değiştirmeyi ve servisi kolaylaştırabilir.
- Özelleştirme:Standart dışı projeler için özel yük, yer değiştirme, malzeme veya boyut gereksinimleri dikkate alınabilir.
Değişken Yay Desteği Nerelerde Kullanılır?
Değişken yaylı destekler genellikle normal çalışma sırasında dikey hareketin meydana geldiği endüstriyel boru sistemleri için düşünülür. Tipik uygulamalar şunları içerir:
- Termik santrallerde buhar ve besleme suyu boru hatları
- Yoğuşma ve yardımcı boru sistemleri
- Petrokimya proses boru hatları
- Isı eşanjörü bağlantı boru hatları
- Petrol ve gaz taşıma sistemleri
- Doğalgaz kompresör istasyonları ve vana odaları
- Merkezi ısıtma ağları
- Su ve atık su arıtma tesisleri
- Gemi ve açık deniz boru sistemleri
Örneğin, yüksek sıcaklıklı bir proses hattında tekrarlanan ısıtma ve soğutma, boru yüksekliğinin değişmesine neden olabilir. Düzgün seçilmiş yay destekleri, çalışma döngüsü boyunca boru hattının desteğini korurken bu hareketi karşılayabilir.
Doğru Yay Desteğini Nasıl Seçmelisiniz?
Doğru seçim, doğru proje verileriyle başlar. Yalnızca nominal boru boyutuna göre bir yay desteği satın almak, uygun olmayan yük kapasitesi veya hareket aralığıyla sonuçlanabilir.
Mühendisler ve alıcılar, fiyat teklifi talep etmeden önce aşağıdaki bilgileri hazırlamalıdır:
- Boru hattı işletme yükü
- Kurulu veya soğuk yük
- Çalışma veya sıcak yük
- Beklenen dikey yer değiştirme
- Hareket yönü
- Çalışma sıcaklığı
- Boru hattı ve yalıtım ağırlığı
- Kurulum yeri ve kullanılabilir alan
- Gerekli malzeme ve yüzey işlemi
- Geçerli proje standartları ve dokümantasyonu
Eksiksiz bilgi sağlamak, profesyonel değişken yay desteği tedarikçisinin uygun bir konfigürasyon önermesine ve kurulum sırasında gereksiz yeniden tasarımdan kaçınmasına olanak tanır.
Üretim Kalitesi Neden Önemlidir?
Yay desteği performansı büyük ölçüde yay doğruluğuna, malzeme kalitesine, boyutsal tutarlılığa, yük kalibrasyonuna ve montaj kalitesine bağlıdır. Bu nedenle, destek kritik bir endüstriyel boru sisteminin parçası haline geldiğinde üretim kontrolleri önemlidir.
Tianshun, üretim sürecinin hammadde denetimi, CNC yay üretimi, yay performans testi, bitmiş ürün boyut denetimi, yük kalibrasyonu ve teslimat öncesi denetimi içerdiğini belirtiyor. Kalite yönetim sistemi ISO 9001:2015 sertifikalı olup, ürünlerinin CE ve API gereklilikleri de dahil olmak üzere uluslararası standartlara uygun olduğu belirtilmektedir.
Büyük endüstriyel siparişler için alıcılar ayrıca üreticinin uygun denetim kayıtları, yük verileri, malzeme belgeleri, boyut bilgileri ve teknik destek sağlayıp sağlayamayacağını da düşünmelidir. Bu belgeler kurulumu, devreye almayı ve gelecekteki bakımı daha izlenebilir hale getirebilir.
Diğer Boru Destekleriyle Nasıl Karşılaştırılır?
Değişken yaylı desteklerin her tür boru desteğinin yerini alması amaçlanmamıştır. Uygun çözüm, boru hattı hareketinin miktarına ve kabul edilebilir destek kuvveti değişimine bağlıdır.
| Karşılaştırma Faktörü | Değişken Yay Desteği | Sert Boru Desteği | Sabit Yay Desteği |
|---|---|---|---|
| Dikey Hareket | Kontrollü hareket sağlar | Genellikle hareketi kısıtlar | Daha büyük harekete uyum sağlar |
| Yük Değişimi | Ilıman | Kısıtlama koşullarıyla keskin bir şekilde değişebilir | Çok düşük |
| Tipik Uygulama | Genel termal yer değiştirme | Minimum yer değiştirme | Büyük yer değiştirme veya hassas sistemler |
| Yapısal Karmaşıklık | Orta | Düşük | Daha yüksek |
| Maliyet Düzeyi | Orta | Genellikle daha düşük | Genellikle daha yüksek |
Temel ayrım, hareket ve destekleyici kuvvet arasındaki ilişkidir. Değişken bir yay desteği, destek kuvvetinin belirli bir aralıkta değişmesine izin verirken, sabit bir yay desteği, hareket aralığı boyunca çok daha tutarlı bir destek kuvveti sağlayacak şekilde tasarlanmıştır.
Sıkça Sorulan Sorular
Boru Hattı için Değişken Yay Desteğinin ana işlevi nedir?
Ana işlevi, termal genleşme, daralma, titreşim veya değişen çalışma koşullarından kaynaklanan kontrollü dikey harekete izin verirken boru hattı yüklerini desteklemektir.
Sert bir destek yerine ne zaman değişken yaylı bir destek kullanılmalıdır?
Boru hattının çalışma sırasında dikey olarak hareket etmesi gerektiğinde değişken bir yay desteği dikkate alınmalıdır. Hareketin minimum olduğu ve kısıtlamanın kabul edilebilir olduğu durumlarda sert bir destek genellikle daha uygundur.
Değişken ve sabit yaylı destekler arasındaki fark nedir?
Değişken bir yay desteği, yay saptıkça destek kuvvetini değiştirir. Sabit bir yay desteği, belirtilen hareket aralığı boyunca daha sabit bir destek kuvvetini koruyacak şekilde tasarlanmıştır; bu da onu yük değişiminin en aza indirilmesi gereken uygulamalar için faydalı kılar.
Değişken yay desteği sipariş ederken hangi bilgiler gereklidir?
Önemli bilgiler normalde çalışma yükünü, soğuk yükü, sıcak yükü, dikey yer değiştirmeyi, hareket yönünü, çalışma sıcaklığını, kurulum koşullarını, mevcut alanı, malzeme gerekliliklerini ve geçerli mühendislik standartlarını içerir.
Tianshun özelleştirilmiş yay desteği çözümleri sağlayabilir mi?
Evet. Tianshun, özel yük kapasiteleri, hareket gereksinimleri, boyutlar, kurulum sınırlamaları, malzemeler ve yüzey işleme gereksinimleri için standartlaştırılmış ürünlerin yanı sıra özelleştirilmiş çözümler de sağlar.
Çözüm
Doğru seçilmiş birBoru Hattı için Değişken Yay Desteğiboru hattı yük desteği ile kontrollü termal hareket arasında pratik bir denge sağlayabilir. Tahmin edilebilir destek kuvvetini korurken dikey yer değiştirmeye izin vererek, boru geriliminin yönetilmesine ve enerji üretimi, petrokimya, petrol ve gaz, su arıtma ve diğer endüstriyel uygulamalardaki bağlı ekipmanların korunmasına yardımcı olabilir. En uygun model her zaman gerçek yük, yer değiştirme, sıcaklık, kurulum ve yapısal gereksinimlere göre seçilmelidir. Standartlaştırılmış konfigürasyonlar, özelleştirme yetenekleri, kalite kontrol prosedürleri ve teknik destek ile Tianshun, çok çeşitli endüstriyel boru projeleri için yay destek çözümleri sağlayabilir. Yeni bir boru hattı sistemi planlıyorsanız, mevcut destekleri değiştiriyorsanız veya özelleştirilmiş bir yaylı destek çözümünü değerlendiriyorsanız,bize UlaşınUygun ürün konfigürasyonunu ve teklifini tartışmak için teknik gereksinimlerinizle.
