Boru hattı genleşme derzleri, termal genleşme ve daralmanın neden olduğu boyut değişikliklerini absorbe etmek, ayrıca titreşimi azaltmak, gürültüyü azaltmak ve küçük kurulum yanlış hizalamalarını telafi etmek için boru sistemlerine monte edilen esnek bileşenlerdir. Genleşme derzleri olmadan, uzun boru hatlarındaki termal büyüme, pompalara, vanalara, nozüllere ve borunun kendisine zarar verebilecek çok büyük bir gerilim oluşturacaktır.Yangzhou Tianshun Boru Hattı Teknolojisiher biri belirli basınç, sıcaklık ve ortam koşulları için tasarlanmış üç ana genleşme derzi ailesi (metal körük, kauçuk ve kumaş) üretmektedir.

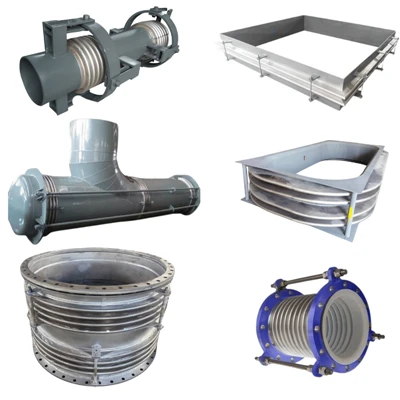

Körüklü genleşme derzleri olarak da adlandırılan metal genleşme derzleri, flanşlar, kaynak uçları veya dişli bağlantılar gibi uç bağlantı parçalarıyla birleştirilmiş bir veya daha fazla kıvrımlı paslanmaz çelik körük elemanından yapılır. Basınçlı boru sistemleri için tasarlanmışlardır ve eksenel, yanal ve açısal hareketleri ayrı ayrı veya birlikte absorbe edebilirler.
Konfigürasyonlar, basit tek eksenli ünitelerden, basınç itme kuvveti içeren veya hareketi belirli düzlemlerle kısıtlayan karmaşık bağlı, evrensel, menteşeli ve basınç dengeli tasarımlara kadar değişir. Körükler genellikle 304, 321 veya 316L paslanmaz çelikten oluşturulur ve aşındırıcı veya yüksek sıcaklıktaki servisler için Inconel veya Hastelloy gibi yüksek alaşım seçenekleri mevcuttur. Basınç değerleri, çapa ve körük kat sayısına bağlı olarak tam vakumu birkaç yüz bara kadar kapsar.
| Parametre öğesi | Ortak değerlere örnekler |
| Nominal Çap (DN) | DN50 - DN3000(Standart dışı ölçüler çizime göre üretilebilir.) |
| Tasarım Basıncı (PN) | PN10, PN16, PN25, PN40 |
| Tasarım Sıcaklığı | -196°C ila +800°C |
| Körük Malzemesi | SS304, SS316L, İnkonel 625 |
| Bağlantı Türü | Flanş, Kaynak |
| Hareket Kapasitesi | Eksenel, Yanal, Açısal (mm/°) |
| Yorgunluk Ömrü | 1000, 3000, 5000 Döngü |
Kauçuk genleşme derzleri, düşük basınçlı uygulamalar için metal ünitelere göre hafif, titreşim sönümleyici bir alternatif sunar. EPDM, NBR, neopren veya PTFE astarlı çeşitleri gibi güçlendirilmiş sentetik kauçuktan üretilen bu ürünler, termal hareketi emer, yapıdan kaynaklanan gürültüyü azaltır ve borular ile ekipman arasındaki yanlış hizalamayı telafi eder. Korozyon direncinin ve şok emiliminin öncelikli olduğu su arıtma, HVAC, pompa istasyonları ve kimyasal transfer hatlarında yaygın olarak kullanılırlar.

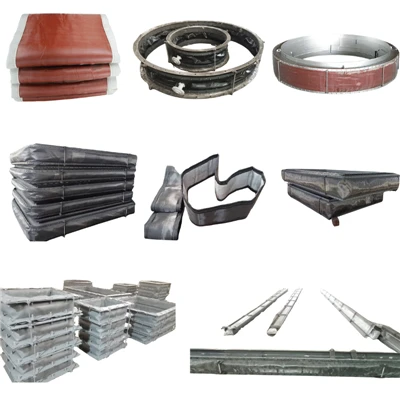

Kumaş veya metalik olmayan genleşme derzleri öncelikle düşük basınçlı kanal sistemi ve yüksek sıcaklıklarda çalışan baca gazı sistemleri için tasarlanmıştır. Metal veya çelik çerçeveli çok sayıda yüksek sıcaklığa dayanıklı kumaş, yalıtım ve sızdırmazlık malzemesinden oluşurlar. Çok düşük reaksiyon kuvvetiyle büyük miktarlarda eksenel, yanal ve açısal hareketi absorbe edebilen kumaş bağlantı noktaları, enerji santrallerinde, atıktan enerjiye dönüştürme tesislerinde, çimento fırınlarında ve uygun yalıtımla 1.000°C ve üzerinde çalışan endüstriyel egzoz sistemlerinde yaygındır.
| Parametre Tablosu | Ortak değerlere örnekler |
| Servis Sıcaklığı | 400°C-1000°C |
| Çalışma Basıncı | ± 50 kPa (Alçak Basınç) |
| Medya/Gaz Tipi | Baca Gazı, Sıcak Hava, Aşındırıcı Gaz |
| Kumaş Katmanları | PTFE, Silikon, Seramik Elyaf |
| Yüz Yüze Uzunluk | 200mm - 500mm (Özelleştirilebilir) |
| Çerçeve Malzemesi | Karbon Çelik, Q235, SS304 |
Genleşme derzi yelpazemiz, DN25'ten (1 inç) DN4000'e (160 inç) kadar nominal çapları ve özel kumaş üniteleri için daha büyükleri kapsar. Standart yüz yüze boyutlar ortak endüstri normlarına uygundur ve özel uzunluklar, hareket kapasiteleri ve uç konfigürasyonlar siparişe göre üretilir. Her bağlantı, bobinden bitmiş montaja kadar tam malzeme izlenebilirliği ile hidrostatik olarak test edilir ve uygun olduğu şekilde döngü testine tabi tutulur.
Tüm genleşme derzleri EJMA, ASME B31.1, ASME B31.3, EN 14917 ve GB/T 12777 dahil olmak üzere uluslararası standartlara uygun olarak tasarlanmış ve üretilmiştir. Ayrıca ISO 9001:2015 sertifikasına da sahibiz ve Avrupa pazarı için CE işaretli üniteler tedarik edebiliyoruz.
Boru Destek Sistemleri ile Entegrasyon
Genleşme derzleri neredeyse her zaman eksiksiz bir boru esnekliği analizinin parçası olarak belirtilir; hem hareketi hem de yükü kontrol etmek için yaylı destekler ve sert boru destekleriyle birlikte çalışır. Önemli dikey termal büyümeye sahip hatlarda, değişken yaylı askılar veya sabit yaylı askılar borunun ağırlığını taşırken, genleşme derzi eksenel ve yanal yer değiştirmeyi emer. Su darbesi veya sismik yükleme gibi dinamik olaylara maruz kalan sistemler için, kademeli termal yer değiştirmeye izin verirken ani hareketi sınırlamak için hidrolik sınırlayıcılar genellikle genleşme derzlerine paralel olarak monte edilir.
Ürün portföyümüzün tamamı aynı zamanda boru pabucu desteklerini, kriyojenik ve yüksek sıcaklık hatları için ön yalıtımlı boru desteklerini ve eksiksiz bir yaylı askı ve destek yelpazesini içerir; bu da müşterilerin genleşme bağlantılarını ve ilgili destek donanımlarını tek bir üreticiden temin etmelerine olanak tanır.
Genleşme bağlantıları proses endüstrisinin neredeyse her sektöründe belirtilmektedir: enerji üretimi (termal, nükleer, yenilenebilir), petrol ve gaz (rafineriler, boru hatları, LNG terminalleri), su ve atık su arıtma, petrokimya ve ilaç tesisleri, madencilik ve maden işleme, yiyecek ve içecek üretimi, bölgesel ısıtma ve bina HVAC sistemleri.
Her genleşme derzi, Çin'in Jiangsu kentindeki 35.000 m²'lik üretim tesisimizden sevk edilmeden önce basınç testinden ve boyut denetiminden geçmektedir. Mühendislik ekibimiz, hareket hesaplamaları, malzeme seçimi rehberliği ve özel tasarım incelemeleriyle müşterilerimize destek olur. Standart teslimat süreleri, boyuta ve karmaşıklığa bağlı olarak iki ila dört hafta arasında değişir ve acil siparişler önceden anlaşmaya varılarak karşılanabilir. 45'ten fazla ülkeye boru hattı bileşenleri tedarik etmede 14 yılı aşkın deneyimimizle dünya çapında EPC yüklenicilerine, mühendislik firmalarına ve son kullanıcılara hizmet veriyoruz.
Ne tür genleşme derzi seçmeliyim: metal mi, kauçuk mu yoksa kumaş mı?
Basınca, sıcaklığa ve ortama göre seçim yapın. Metal körüklü bağlantılar, yüksek basınç ve geniş bir sıcaklık aralığına uygundur ve proses boruları için varsayılandır. Kauçuk bağlantılar, su ve hafif kimyasal hizmetlerinde titreşim sönümleme ve korozyon direnci açısından mükemmeldir. Kumaş bağlantılar, baca gazı ve egzoz sistemleri gibi büyük çaplı, düşük basınçlı, yüksek sıcaklıktaki kanal sistemlerinde kullanılır.
Bir genleşme derzi hangi hareketleri emebilir?
Tasarıma bağlı olarak, genleşme derzleri eksenel (sıkıştırma/uzama), yanal (dikey kayma) ve açısal (dönme) hareketleri tek tek veya birlikte absorbe edebilir. Tek körüklü üniteler öncelikli olarak eksenel hareketi yönetirken, yanal ve açısal yer değiştirme için evrensel, menteşeli ve yalpa çemberli tasarımlar kullanılır.
Genleşme derzi takarken yaylı desteklere ihtiyacım var mı?
Çoğu durumda evet. Genleşme bağlantıları termal hareketi emer ancak boru ağırlığını taşıyacak şekilde tasarlanmamıştır. Değişken yaylı askılar veya sabit yaylı askılar, genleşme derzinin serbestçe hareket etmesine izin verirken borunun ve içindekilerin ölü yükünü destekler. Doğru destek seçimi, tam boru gerilme analizinin bir parçasıdır.
Genleşme derzleriniz hangi standartlara uyuyor?
Metal genleşme derzlerimiz EJMA standartlarına göre tasarlanmıştır ve ASME B31.1, ASME B31.3, EN 14917 ve GB/T 12777 ile uyumludur. Kauçuk ve kumaş üniteleri geçerli ISO, EN ve ASTM standartlarına uygundur. CE işareti ve üçüncü taraf denetimi istek üzerine mevcuttur.
Genleşme derzinin tipik servis ömrü nedir?
Hizmet ömrü sıcaklığa, basınca, hareket döngülerine, ortam korozyonuna ve kurulum kalitesine bağlıdır. Uygun boyutta ve monte edilmiş bir metal körüklü bağlantı, normal endüstriyel hizmette genellikle 10 ila 20 yıl dayanır. Kauçuk ve kumaş bağlantı noktaları genellikle daha kısa ömürlüdür ve değiştirilebilir aşınma parçaları olarak kabul edilir. Talep üzerine belirli körük tasarımları için yorulma döngüsü verilerini sağlayabiliriz.
