Düzgün Yük Çıkışlı Büyük Deplasmanlı Boru Hattı İçin Hassas Sabit Yay Destekleri

Bazı satırlar biraz affeder. Bir soğutma suyu başlığı, hiç kimsenin farkına varmadan destek kuvvetindeki %20'lik bir değişikliği kaldırabilir. Ancak hiçbir şeyi affetmeyen hatlar da var: buhar türbini giriş boruları, reaktör memeleri, kompresör emme hatları, yüksek enerjili kazan kabloları. Bunlarda, dikey kuvvetteki küçük bir değişiklik bile flanşın hizasını bozabilir veya nozulun aşırı yüklenmesine neden olabilir. İşte o zaman değişken yaylı destekten sabit yaylı desteğe geçersiniz. Şu tarihte:Tianshun14 yıldır sürekli yaylı destekler inşa ediyoruz ve her projede bunların tartışılamaz olduğu en az birkaç yer bulunduğunu öğrendik.

Sabit bir yay desteğinin/askısının tip testinden elde edilen yük-deplasman eğrisi. Yatay eksen yer değiştirmeyi, dikey eksen ise yükü temsil eder. Eğri, tüm çalışma yolu boyunca yaklaşık olarak yatay kalır; bu da, borular termal genleşme ve büzülme nedeniyle saptığında destek kuvvetinin esasen sabit kaldığını gösterir.

Bu tip testi, sabit yay ünitelerinin yük sabitliğini, tam hareket stabilitesini ve çalışma güvenilirliğini doğrular. Tüm üretim birimleri, ANSI/MSS‑SP‑58‑2018 ve NB/T47038‑2013'e uygun olarak yük sapması ±%6 oranında kontrol edilerek sevkıyattan önce yük kalibrasyonuna tabi tutulur.

Bu ürünler, ana buhar boru hatları ve diğer yüksek sıcaklık ve yüksek basınçlı borular dahil olmak üzere, büyük termal yer değiştirmeye sahip endüstriyel boru sistemlerine uygulanabilir.

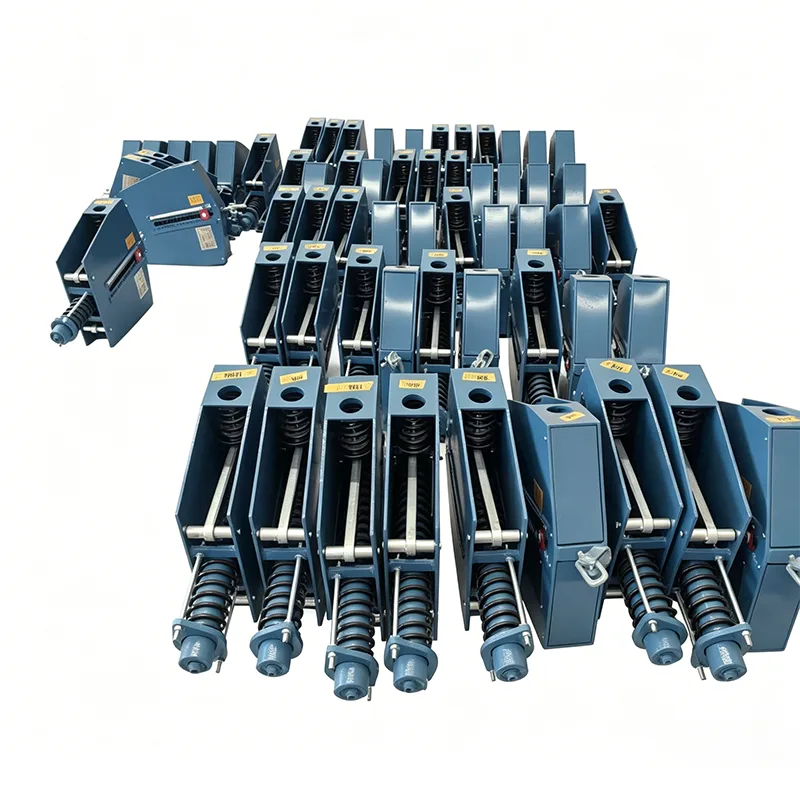

Sabit bir yay desteğinin içindeki mekanizma, tüm hareket aralığı boyunca neredeyse düz bir destek kuvveti sağlayacak şekilde tasarlanmıştır. Boru yukarı veya aşağı hareket ettikçe (bazen 200 mm, bazen daha fazla) destek noktasındaki yük, genellikle ±%5 veya daha iyi bir sıkı bant dahilinde kalır. Bu, tasarım serisine bağlı olarak genellikle bir çan krank veya bir kam mekanizmasıyla birlikte bir kol ve yay bobini düzenlemesi yoluyla elde edilir. Hem yatay hem de dikey çerçeve tipleri üretiyoruz ve mevcut boru destek çizimlerinize uyacak şekilde montaj ve boyutsal çerçeveyi eşleştirebiliriz.

Sabit Yay Desteklerinin Destek Sistemine Uyum Sağladığı Yer

Sabit bir yay desteği asla tek başına çalışmaz. Örneğin, yüksek sıcaklıktaki bir buhar hattında, genellikle sabit yay tertibatının birlikte çalıştığını görürsünüz.boru ayakkabıyükü yayan veboru destekleriyanal sınırlamayı idare eder. Havai hatlarda, aynı sabit yay mekanizması genellikle birbahar askıkonfigürasyon - yay, üste monte edilmiş bir mahfazanın içinde bulunur ve bir düşme çubuğu, aşağıdaki boruya bağlanır. Hat, destek noktasına kadar ısı yalıtımı gerektirdiğinde, yalıtımı sürekli tutmak ve kelepçede ısı kaybını veya yoğuşmayı önlemek için genellikle sabit yayı ön yalıtımlı bir boru desteğiyle eşleştiririz. Yayın kendisi yüksek özellikli bir bileşen olsa da, tüm sistem yalnızca bitişik destekler doğru tasarlandığında çalışır.

Ürün Teknik Özellikleri

Uyduğumuz Standartlar

Tasarım ve üretim için ANSI/MSS SP-58 ve SP-69

Proses borulama uygulamaları için ASME B31.3

GB/T 17116

Ayrıca DIN, JIS veya müşteriye özel veri sayfalarına göre üretilmiştir

Fabrika kalite sistemimiz ISO 9001:2015 sertifikasına sahiptir. ASME, API veya PED gereksinimlerine yönelik üçüncü taraf denetimi mevcuttur.

Müşterilerin Sorduğu Sorular

S1: Gerçekten sabit bir yay desteğine ihtiyacım olup olmadığını veya değişken bir yay desteğinin işe yarayıp yaramayacağını nasıl bilebilirim?

Boru stres raporunuzu kontrol edin. Bu destek noktasında izin verilen yük değişimi sıcak yükün %6-8'inin altındaysa, sürekli yaylanma bölgesindesiniz demektir. Bağlı ekipmanın nozül yükü sınırı çok sıkıysa aynı durum söz konusudur. Şüpheye düştüğünüzde bize stres izometrik ölçümünü iletin, biz de karar vermenize yardımcı olalım - ücretsiz.

S2: Değiştirdiğimiz mevcut sabit yay desteğinin boyutlarını eşleştirebilir misiniz?

Evet, düzenli olarak tersine mühendislik yapıyor ve eskiyen üniteler için yedek parçalar üretiyoruz. Bize eski isim plakası verilerini, genel boyutları, yük ve hareket gereksinimlerini gönderin. Aynı cıvata düzenine ve bağlantı yüksekliklerine uyan yeni bir ünite üreteceğiz.

S3: Oluşturduğunuz en büyük sabit yay desteği nedir?

40 metrik tonun üzerinde yük kapasitesine ve 350 mm hareket aralığına sahip üniteler tedarik ettik. Bunlar bir enerji santralindeki ağır duvarlı ana buhar boruları içindi. Gerekirse büyütebiliriz, ancak belirli bir noktada birden fazla küçük birimin mi yoksa farklı bir destek düzenlemesinin mi daha pratik olacağını tartışmak mantıklı olacaktır.

S4: Sevkıyattan önce sabit bir yay desteğini nasıl test edersiniz?

Üniteyi bir test çerçevesine monte ediyoruz, belirtilen yüke ayarlıyoruz ve yükü birden fazla konumda kaydederken, tam hareket boyunca birden çok kez döndürüyoruz. Yük değişiminin garanti edilen tolerans aralığı içinde olması gerekir; tipik olarak ±%5. Gerçek yük-sapma eğrisini çiziyoruz ve bunu test raporuna dahil ediyoruz. Seyahat terazisi kalibre edilir ve taşıma için kilitleme pimleri takılır.

S5: Bunları açık deniz veya aşındırıcı ortamlar için paslanmaz çelikten üretebilir misiniz?

Evet. Açık deniz platformları ve kıyı LNG terminalleri için 304 ve 316 paslanmaz çelikten komple sabit yaylı destekler ürettik. Ayrıca kurulum ortamına bağlı olarak açık deniz deniz kaplamaları, yüksek sıcaklıkta çinko açısından zengin astarlar gibi özel boya sistemleri de sunuyoruz.

S6: Sabit yay desteği siparişinin teslim süresi nedir?

Özel sabit yay düzenekleri genellikle sipariş onayından itibaren 35-45 gün içinde gönderilir. Aynı tasarım parametrelerine sahip birden fazla üniteniz varsa toplu üretim yapabilir ve programı kısaltabiliriz. Tek bir arızalı ünite için acil değişim işlemleri bazen 20-25 güne kadar hızlandırılabilir; zaman çizelgeniz hakkında bizimle konuşun.

Test ve Dokümantasyon

Sabit yaylı destekler fabrikamızdan aşağıdakileri içeren bir belge paketiyle birlikte çıkar:

Gerçek yük-sapma eğrisini içeren yük testi raporu

Boyutsal inceleme raporu

Malzeme sertifikaları (EN 10204 3.1)

Kaynak prosedürü yeterlilik kayıtları (varsa)

Kurulum ve bakım talimatları

Seri numarası görünen bitmiş ünitenin fotoğrafları

Ayrıca test sırasında bağımsız üçüncü taraf denetimi de ayarlayabiliriz. SGS, BV ve TÜV'ün tümü Yangzhou tesisimizde testlere tanık olmuştur.

Yaptığımız Özelleştirme

Hiçbir iki sabit yay uygulaması birbirinin aynısı değildir. Yıllar geçtikçe şunları özelleştirdik:

Çerçeve yönü (yere monteli, duvara monteli, tavana asılı, ters çevrilmiş)

Standart dışı hareket uzunlukları ve yük adımları

Kompakt bir çerçevede çok ağır yükler için çift yaylı tasarımlar

Sismik veya yüksek titreşimli konumlar için dahili hidrolik sönümleme

Uzaktan okuma özelliğine sahip konum göstergesi

450°C'nin üzerinde çalışan buhar hatları için yüksek sıcaklık yayları

Siz boru yüklerini ve mekansal kısıtlamaları sağlarsınız, biz de doğrudan cıvatalanan sabit bir yay desteği tasarlarız.

Mühendislik Ekibimizden Gerçek Dünyadan Notlar

Dünya çapındaki projelerden öğrendiğimiz birkaç pratik nokta:

Sabit bir yay desteği belirlediğinizde destek çeliğini de kontrol edin. Sabit bir yay ünitesinin kendisi ağır olabilir (bazen bir tonun üzerinde) ve üzerine oturduğu yapısal kirişin bu artı boru yükünü karşılaması gerekir.

Nakliye için daima kilitleme pimlerini belirtin. Bunlar olmadan yay taşıma sırasında hareket edebilir ve terazi kayabilir. Pimlerimiz parlak kırmızıya boyanmıştır, böylece saha ekibi kurulum sırasında onları gözden kaçıramaz.

Ünite tozlu veya kumlu bir ortama dış mekana kurulacaksa, sızdırmaz pivot burçlarını veya gres bağlantılarını kullanmayı düşünün. Kol mekanizmasındaki kir, yayın sürekli olarak takılmasına neden olabilecek birkaç şeyden biridir.

Değiştirme işlerinde, imalattan önce mevcut seyahat yönünü ve kullanılabilir alanı doğrulayın. Orijinal ünitenin dar bir köşeye sıkıştırıldığı ve yeni ünitenin sığması için biraz farklı bir çerçeveye ihtiyaç duyduğu durumları gördük.

Neden Sürekli Bahar Destekleri için Tianshun?

Sabit yaylı destekler, boru desteği dünyasının yüksek hassasiyetli sonudur. Birinin düşük performans göstermesini göze alamazsınız çünkü bağlı ekipman genellikle sahadaki en pahalı şeydir. Bu üniteleri, fabrika devreye alınırken birisinin onları sabah 3'te devreye alacağını ve ilk seferde çalışması gerektiğini düşünerek inşa ediyoruz.

Sabit yay desteklerimiz bugün kombine çevrim güç bloklarında, rafineri ham ünitelerinde, etilen kraker söndürme hatlarında ve LNG soğuk kutu borularında çalışıyor. Her biri kendi Yangzhou fabrikamızda üretildi, ekibimiz tarafından yük testinden geçirildi ve tüm belgelerle birlikte gönderildi. Başka birinin ürününü yeniden paketlemiyoruz; kendimiz yapıyoruz.

Projeniz sabit yaylı destekler, yaylı askılar veya ön yalıtımlı boru pabuçları içeriyorsa destek listenizi veya yük verilerinizi bize gönderin. Seçim veri sayfası ve teslimat planıyla birlikte fabrikadan doğrudan bir fiyat teklifi hazırlayacağız. Ayrıca üretim hattımızı ziyaret edebilir ve bu üniteleri mağazadan çıkmadan önce nasıl inşa ettiğimizi ve test ettiğimizi görebilirsiniz.
