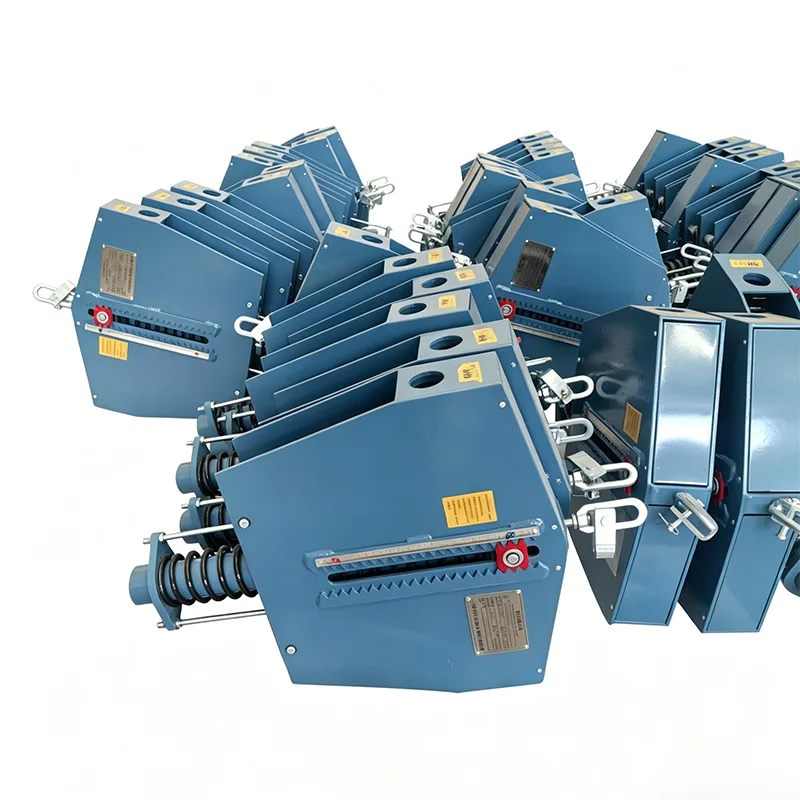

Enerji Boru Hattı Sabit Yay Desteği

Doğal gaz, LNG, hidrojen enerjisi ve geleneksel enerji iletim boru hattı ağlarında boru hattı sistemleri genellikle karmaşık coğrafi ortamları kapsar ve şiddetli termal genleşme ve daralmaya dayanır. Yangzhou Tianshun Pipeline Technology Co., Ltd., boru hattı destek teknolojisindeki 14 yıllık teknik birikimin desteğiyle, enerji iletim senaryoları için Enerji Boru Hattı Sabit Yay Desteğini özel olarak geliştirdi. Bu ürün, boru hattı geniş açıklıklı dikey yer değiştirmeye maruz kaldığında destek yükünün sabit kalmasını sağlamak için hassas bir moment denge mekanizmasını benimser. Bu özellik, vanalar ve kompresörler gibi hassas ekipmanlara yük aktarımının neden olduğu ek stresi etkili bir şekilde önler ve uzun mesafeli enerji boru hattı ağlarının güvenli ve istikrarlı çalışmasını sağlayan önemli bir bileşendir.

Sabit bir yay desteğinin/askısının tip testinden elde edilen yük-deplasman eğrisi. Yatay eksen yer değiştirmeyi, dikey eksen ise yükü temsil eder. Eğri, tüm çalışma yolu boyunca yaklaşık olarak yatay kalır; bu da, borular termal genleşme ve büzülme nedeniyle saptığında destek kuvvetinin esasen sabit kaldığını gösterir.

Bu tip testi, sabit yay ünitelerinin yük sabitliğini, tam hareket stabilitesini ve çalışma güvenilirliğini doğrular. Tüm üretim birimleri, ANSI/MSS‑SP‑58‑2018 ve NB/T47038‑2013'e uygun olarak yük sapması ±%6 oranında kontrol edilerek, sevkıyattan önce yük kalibrasyonuna tabi tutulur.

Bu ürünler, ana buhar boru hatları ve diğer yüksek sıcaklık ve yüksek basınçlı borular dahil olmak üzere büyük termal yer değiştirmeye sahip endüstriyel boru sistemlerine uygulanabilir.

Ürün Teknik Özellikleri

Mühendislik Uyarlanabilirliği ve İşletme ve Bakım Avantajları

Enerji boru hatlarının fiili inşası ve işletilmesinde, Enerji Boru Hattı Sabit Yay Desteğinin tasarımı, yerinde inşaat ve daha sonraki bakımın sıkıntılı noktalarını tam olarak ele alır:

Soğuk durum kilitleme ve hızlı kurulum: Teslimattan önce yay, boru hattı sistemi gerilim hesaplama raporuna göre soğuk durum kurulum konumunda önceden sıkıştırılır ve kilitlenir. Sahada, tasarlanan gerilim durumuna ulaşmak için yalnızca basit diş ince ayarı ve sabitleme sabitlemesi gerekir, bu da boru galerilerinin inşaat süresini büyük ölçüde kısaltır.

Görselleştirilmiş operasyon izleme: Harici yüksek hassasiyetli yer değiştirme gösterge plakaları ve yük ölçekleri ile donatılmış olan işletme ve bakım personeli, günlük inceleme sırasında kabuğu sökmeden boru hattının tasarlanan çalışma konumunda olup olmadığını sezgisel olarak değerlendirebilir, bu da boru hattı oturmasının veya anormal deformasyonun zamanında tespit edilmesini kolaylaştırır.

Esnek köklendirme yöntemleri: İster havai boru galerileri, ister nehir geçişli boru köprüleri veya ekipman gövdeleri için stabil köklendirme sağlayabilen çeşitli kök bağlantı çözümleri (kaynaklı tek plakalar, çemberler, çelik yapı konnektörleri vb.) sağlanmaktadır.

Sıkı Üretim ve Kalite Kontrol Sistemi

Enerji altyapısının güvenlik savunma hattı olan Enerji Boru Hattı Sabit Yay Desteğinin tüm üretim süreci, sıkı kalite kontrol standartlarını takip eder:

Tahribatsız muayene: Tüm yük taşıyan kaynaklar ve önemli stres bileşenleri, kusursuz yapısal sağlamlığı sağlamak için ilgili ulusal standartlara uygun olarak görünüm muayenesine ve tahribatsız testlere (radyografik/ultrasonik test) tabi tutulur.

Yorulma ömrü doğrulaması: Yay bileşenleri, yüzbinlerce termal değişimli döngü sırasında hiçbir plastik deformasyonun veya kırılmanın meydana gelmemesini sağlamak için sıkı yorulma testlerinden ve ısıl işlem süreçlerinden geçer.

Fabrika kilitleme ve koruma: Her ünite, teslimattan önce, nakliye ve kaldırma sırasında kazara yerinden çıkma nedeniyle yayın hasar görmesini önlemek için kolu soğuk çalışma konumunda kilitleyen bir konumlandırma pimi ile donatılmıştır.

Neden Tianshun'un Enerji Boru Hattı Sabit Yay Desteğini Seçmelisiniz?

Derin enerji projesi deneyimi: Ürünler, dünya çapında 40'tan fazla ülkede LNG terminallerinde, doğal gaz uzun mesafe iletim boru hatlarında ve rafineri projelerinde, aşırı iklim ve karmaşık çalışma koşulları testlerine dayanarak istikrarlı bir şekilde çalışmaktadır.

Tam süreç mühendislik desteği: Boru hattı gerilim analizinden (CAESAR II simülasyonu), tip seçimi hesaplamasından yerinde kurulum rehberliğine kadar tam süreç teknik hizmetleri sunarak her desteğin çalışma koşullarına doğru şekilde uymasını sağlıyoruz.

Güvenilir tedarik zinciri teslimatı: Jiangsu üssümüzdeki otomatik üretim hatlarına ve eksiksiz test ekipmanlarına güvenerek, büyük ölçekli enerji projeleri için malzemelerin zamanında ve yüksek kalitede teslim edilmesini sağlıyoruz.

Tam yaşam döngüsü desteği: Özel proje dosyaları oluşturuyoruz ve kapatma bakımı sırasında durum değerlendirmesi, yükün yeniden ayarlanması ve değiştirme rehberliği sağlıyoruz, böylece boru hattı ağlarının işletme ve bakım risklerini azaltıyoruz.
