Endüstriyel boru hattı sistemlerinin işletimi sırasında destek çözümlerinin yanlış seçimi çoğu zaman bir dizi soruna yol açar:
▶ Aşırı boru hattı gerilimi: Yüksek sıcaklıktaki boru hatları termal yer değiştirmeye maruz kaldığında, destek kuvvetindeki değişiklikler kaynak çatlamasına ve bağlantı sızıntısına neden olur
▶ Ekipman arayüzü hasarı: Boru hatlarının termal genleşme kuvveti, pompalar ve kompresörler gibi hassas ekipmanlara iletilir ve bu da ekipmanın dengelenmesine veya conta arızasına neden olur
▶ Destek ve askı sıkışma hatası: Yanlış kurulum ve devreye alma, yayların normal çalışmasını engelleyerek boru hattının sarkmasına ve deformasyonuna neden olur
▶ Yüksek işletme ve bakım maliyetleri: Sık bakım ve değiştirme, üretim sürekliliğini etkiler
Bu yaygın endüstri sorunlarını çözmek için, 14 yıllık mühendislik deneyimimizle doğrulanmış olgun bir çözüm sunuyoruz: Boru Hattı için Sabit Yay Desteği.
Sabit bir yay desteğinin/askısının tip testinden elde edilen yük-deplasman eğrisi. Yatay eksen yer değiştirmeyi, dikey eksen ise yükü temsil eder. Eğri, tüm çalışma yolu boyunca yaklaşık olarak yatay kalır; bu da, borular termal genleşme ve büzülme nedeniyle saptığında destek kuvvetinin esasen sabit kaldığını gösterir.
Bu tip testi, sabit yay ünitelerinin yük sabitliğini, tam hareket stabilitesini ve çalışma güvenilirliğini doğrular. Tüm üretim birimleri, ANSI/MSS‑SP‑58‑2018 ve NB/T47038‑2013'e uygun olarak yük sapması ±%6 oranında kontrol edilerek sevkıyattan önce yük kalibrasyonuna tabi tutulur.
Bu ürünler, ana buhar boru hatları ve diğer yüksek sıcaklık ve yüksek basınçlı borular dahil olmak üzere, büyük termal yer değiştirmeye sahip endüstriyel boru sistemlerine uygulanabilir.
| Sabit Yaylı Askı Teknik Tablosu | Örnek |
| Model / Seri | PH, LH, CA, CS, TH |
| Yük Kapasitesi (Çalışma) | 0,1 kN - 500 kN |
| Toplam Seyahat | 50mm, 100mm, 200mm, 400mm |
| Gerçek Seyahat | 600 mm'ye kadar |
| Yük Sapması (Tolerans) | ±%5 (Standart) / ±%3 (Yüksek Hassasiyet) |
| Kurulum Konumu | Yatay / Dikey |
| Konut Kaplaması | Sıcak Daldırma Galvanizli / Epoksi |
| Çalışma Sıcaklığı | -20°C ila +80°C (Ortam) |
| Yay Bobini Malzemesi | 60Si2Mn / 50CrVA |
| Yük Ayar Aralığı | ±%10 (Alan Ayarı) |

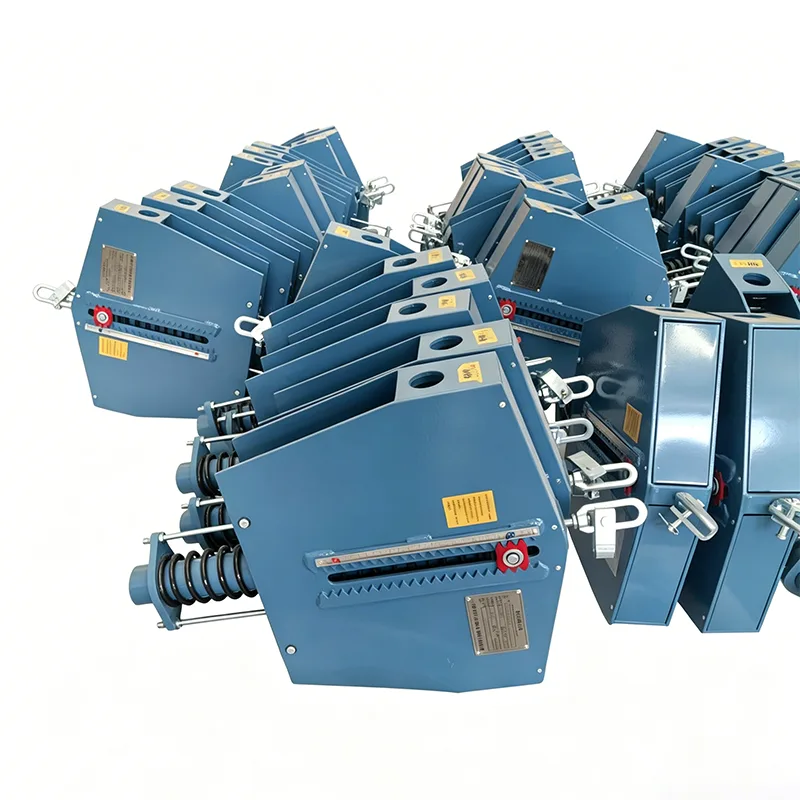

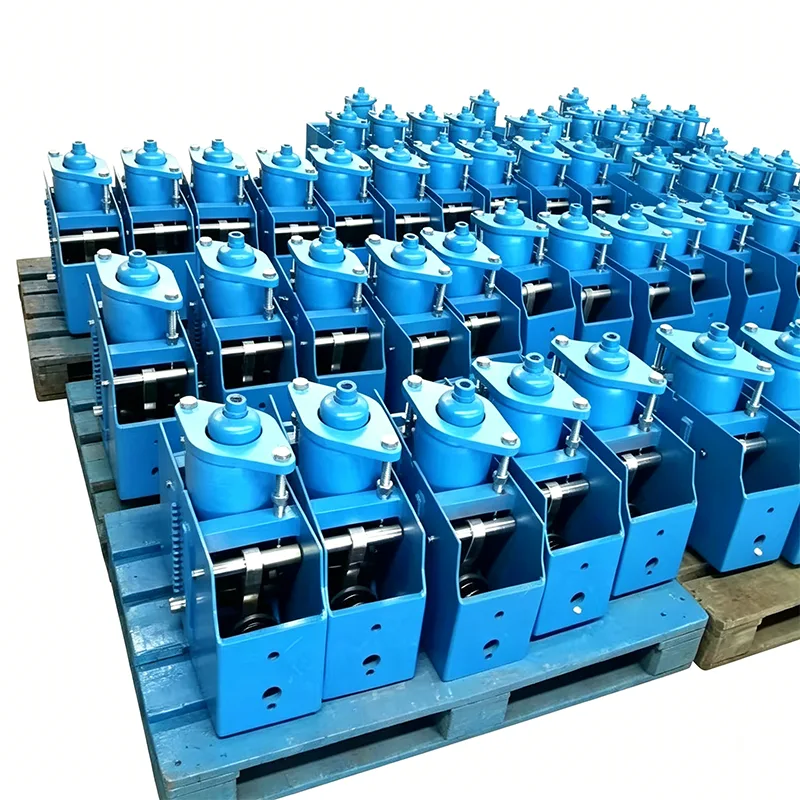

Boru Hattı için Sabit Yay Desteği, boru hatlarının alt desteği için özel olarak tasarlanmış, boru hattının üzerinde kaldırma alanının olmadığı ve temelden veya platformdan yukarıya doğru desteğin gerekli olduğu çalışma koşullarına uygun, taban tipi bir sabit kuvvet destek cihazıdır.
Askı tiplerinden farklı olarak sabit kuvvet yayı desteği doğrudan çelik kirişlere, beton temellere veya destekleyici çelik yapılara yerleştirilerek taban üzerinden boru hattının tabanına bağlanır. Boru hattının tüm dikey termal yer değiştirme süreci boyunca, yük değişim oranı ±%5 dahilinde kontrol edilerek her zaman istikrarlı bir destek kuvveti üretir ve temel olarak termal yer değiştirmenin neden olduğu ek gerilimi ortadan kaldırır.
Yangzhou Tianshun Pipeline Technology, 2012 yılındaki kuruluşundan bu yana, dünya çapında 40'tan fazla ülkede enerji ve petrokimya projeleri için on binlerce set boru hattı destek ürünü sunarak zengin yerinde uygulama deneyimi biriktirdi.
NB/T 47038—2019 endüstri standardına göre Sabit Kuvvet Yaylı Destekler ve Askılar, mühendislik uygulama deneyimiyle birleştiğinde seçim kriterleri aşağıdaki gibidir:
|
Yargı Durumu |
Önerilen Çözüm |
|
Boru hattının dikey termal yer değiştirmesi > 12 mm |
Sabit kuvvetli yay desteklerine ve askılara öncelik verin |
|
Boru hattı dikey termal yer değiştirme ≤ 12mm |
Değişken kuvvet yayı destekleri ve askıları isteğe bağlıdır |
|
Yük değişim oranı gereksinimi ≤ %6 |
Sabit kuvvet yaylı destekler ve askılar seçilmelidir |
|
Hassas ekipmanlara (buhar türbinleri, pompalar, kompresörler) bağlanır |
Sabit kuvvet yaylı destekler ve askılar seçilmelidir |
|
Boru hattının üzerinde kaldırma alanı yok |
Boru Hattı için Sabit Yay Desteğini seçin (taban tipi destek) |
|
Boru hattının üzerindeki çelik yapı kirişleri |
Sabit kuvvetli yaylı askılar isteğe bağlıdır |
▶ Boru hattı çalışma yükü (boru hattının, ortamın ve yalıtım katmanının ağırlığı dahil)
▶ Boru hattının soğuk durumdan sıcak duruma dikey termal yer değiştirme değeri
▶ Çalışma ortamı sıcaklık aralığı
▶ Yerinde kurulum alanı kısıtlamaları
▶ Yürütme standardı gereklilikleri (ulusal standart / kimyasal standart / güç standardı)
|
Parametre Kategorisi |
Teknik Göstergeler |
Notlar |
|
Yük aralığı |
0.5kN ~ 800kN |
Süper büyük yük özellikleri özelleştirilebilir |
|
Yer değiştirme aralığı |
50mm ~ 400mm |
%20 yer değiştirme marjı önerilir |
|
Yük tutarlılığı |
≤±5% |
≤%6'lık ulusal standart gereksiniminden daha iyi performans gösteren |
|
Çalışma sıcaklığı |
-20°C ~ 450°C |
Özel çalışma koşullarına göre özelleştirilebilir |
|
Yük ayar aralığı |
±%10 |
Yerinde ince ayar mevcut |
|
Kurulum türü |
Temel tip desteği |
Alt köklendirme kurulumu |
|
Uygulama standartları |
NB/T 47038, HG/T 20644, GB/T 17116 |
Müşterinin belirlediği standartları takip edebilir |
|
Yay malzemesi |
60Si2MnA yay çeliği |
Vakumlu ısıl işlem süreci |
|
Kabuk malzemesi |
Q345B yapısal çelik |
Entegre kaynak şekillendirme |
|
Karşılaştırma Öğesi |
Sabit Kuvvet Yay Desteği |
Değişken Kuvvet Yay Desteği |
Sert Sabit Destek |
|
Yük değişim oranı |
≤±5% |
%15~%25 |
%100 (yer değiştirme telafisi yok) |
|
Uygulanabilir deplasman |
＞12 mm, maksimum 500 mm |
≤50mm |
0 (yer değiştirme yok) |
|
Boru hattı stresi üzerindeki etki |
Neredeyse hiç ek stres yok |
Belirli ek stres |
Şiddetli stres konsantrasyonu |
|
Ekipman koruması |
En iyi, minimum itme kuvveti |
Ortalama |
Zayıf, itme kuvveti doğrudan iletiliyor |
|
Yapısal karmaşıklık |
Nispeten yüksek |
Basit |
En basit |
|
Tedarik maliyeti |
Nispeten yüksek |
Orta |
En düşük |
|
Tam yaşam döngüsü maliyeti |
En düşük (bakım gerektirmez, uzun servis ömrü) |
Orta |
En yüksek (sık bakım) |
|
Önerilen senaryolar |
Yüksek sıcaklık ve yüksek basınçlı uzun mesafe boru hatları, hassas ekipman bağlantısı |
Genel sıcaklıkta orta ve küçük çaplı boru hatları |
Termal yer değişimi olmayan kısa boru hatları |
Boru Hattı Sabit Yay Desteğinin ilk tedarik maliyeti nispeten yüksek olmasına rağmen, 10 yıldan fazla tam kullanım ömrü açısından bakıldığında, bakım gerektirmeme özelliği, yüksek güvenilirliği ve düşük arıza oranı nedeniyle kapsamlı maliyeti diğer çözümlere göre üstündür.
▶ Yay çeliğinin tamamı malzeme sertifikalı büyük yerli çelik fabrikalarından temin edilmektedir
▶ Sertlik testi ve bileşim yeniden incelemesi, her bir yay malzemesi partisi depoya konulmadan önce gerçekleştirilir
▶ Kaynak malzemeleri ana metalle eşleşir ve kaynak prosedürü kalifikasyonunu geçer
▶ Yaylar, iç gerilimi ortadan kaldırmak için sarma işleminden sonra vakumlu ısıl işleme tabi tutulur
▶ Her yay ayrı ayrı yük testine tabi tutulur ve yük-değişim eğrileri kaydedilir
▶ Sabitliğin standartları karşıladığından emin olmak için montajın tamamlanmasından sonra tam strok testi yapılır
▶ Yüzey korozyon önleyici işlem: kumlama pas alma + epoksi çinko açısından zengin astar + son kat
Her Boru Hattı Sabit Yay Desteği, teslim edilmeden önce aşağıdaki denetimleri raporlar halinde tamamlar:
▶ Görünüm ve boyut denetimi
▶ Tam stroklu yük sabitliği testi
▶ Kilitleme cihazı işlev testi
▶ Yer değiştirme göstergesi kalibrasyonu
|
Saha Sorunu |
Olası Neden |
Çözüm |
|
Boru hattının yer değiştirmesi sırasında destekten gelen anormal gürültü |
Makara ve kılavuz ray arasındaki sürtünme |
Düzenli olarak gres uygulayın |
|
Gerçek yer değiştirme tasarımla tutarsız |
Boru hattı stres hesaplama sapması |
Saha yüküne ±%10 aralığında ince ayar yapılabilir |
|
Aşırı yay sıkıştırması |
Yanlış seçim veya aşırı yükleme |
Yükü yeniden hesaplayın ve eşleşen modeli değiştirin |
|
Destek tabanı deformasyonu |
Yetersiz köklenme temel gücü |
Temeli güçlendirin veya destek alanını artırın |
|
Şiddetli korozyon |
Güçlü çevresel aşındırıcılık |
Paslanmaz çelik malzemeyi seçin veya korozyon önleyici kaplama ekleyin |
1.Teknik danışmanlık: Profesyonel satış ekibi, boru hattı parametrelerinize göre seçim önerileri sunar
2. Plan onayı: Ürün spesifikasyonlarını ve fiyat tekliflerini yayınlayın, teknik gereksinimleri ve teslimat süresini onaylayın
3.Üretim ve imalat: Siparişlere göre üretin, süreç sırasında mevcut üretim ilerleme geri bildirimi
4. Fabrika denetimi: Ekli test raporları ve yeterlilik sertifikaları ile tam denetim
5.Lojistik ve teslimat: Geleneksel modeller için 7-15 gün teslimat, kararlaştırılan döngüye göre özelleştirilmiş ürünler teslim edilir
6. Satış sonrası destek: Kurulum rehberliği sağlayın, ürün kalitesi sorunlarına 24 saat içinde yanıt verin
Yangzhou Tianshun Boru Hattı Teknolojisi her zaman "istikrarlı kalite, profesyonel hizmet" iş felsefesine bağlı kalmaktadır. Ürünlerimiz Amerika Birleşik Devletleri, İngiltere, Brezilya, Singapur ve Güney Afrika dahil 40'tan fazla ülkede mühendislik projelerinde istikrarlı bir şekilde çalışmaktadır. Boru Hattı için Sabit Yay Desteğini seçmek, küresel mühendislik uygulamalarıyla doğrulanan güvenilir bir boru hattı destek çözümünü seçmek anlamına gelir.
