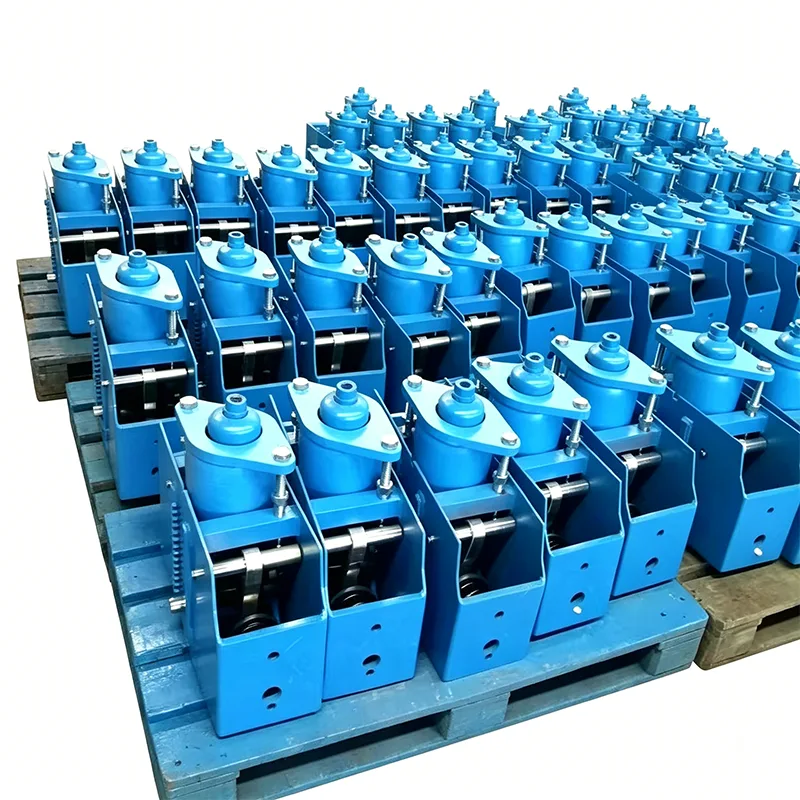

Konsol Sabit Yay Desteği

Büyük endüstriyel boru hattı sistemlerinde, boru hatları önemli ölçüde dikey yer değiştirmeye maruz kaldığında, sıradan yaylı destekler gözle görülür yük değişimleri üretecek ve bu da bağlı hassas ekipmanlar (buhar türbinleri, kazanlar, kompresörler vb.) üzerinde çok büyük ek stres oluşturacaktır. Boru hattı destek teknolojisinde 14 yıllık teknik birikimden yararlanan Yangzhou Tianshun Pipeline Technology Co., Ltd., Konsol Sabit Yay Desteğini profesyonel olarak geliştirir ve üretir. Bu ürün, destek kuvvetinin boru hattının dikey yer değiştirmesi boyunca sabit kalmasını sağlamak için moment dengesi ilkesini benimser. Bu özellik, onu büyük deplasmanlı boru hattı sistemleri ve yük değişim hızının sıkı bir şekilde kontrol edilmesi gereken senaryolar için kritik bir destek cihazı haline getirir. Boru hattı sisteminde olumsuz kuvvet aktarımını etkili bir şekilde önler ve çekirdek ekipmanın güvenli çalışmasını sağlar.

Sabit bir yay desteğinin/askısının tip testinden elde edilen yük-deplasman eğrisi. Yatay eksen yer değiştirmeyi, dikey eksen ise yükü temsil eder. Eğri, tüm çalışma yolu boyunca yaklaşık olarak yatay kalır; bu da, borular termal genleşme ve büzülme nedeniyle saptığında destek kuvvetinin esasen sabit kaldığını gösterir.

Bu tip testi, sabit yay ünitelerinin yük sabitliğini, tam hareket stabilitesini ve çalışma güvenilirliğini doğrular. Tüm üretim birimleri, ANSI/MSS‑SP‑58‑2018 ve NB/T47038‑2013'e uygun olarak yük sapması ±%6 oranında kontrol edilerek, sevkıyattan önce yük kalibrasyonuna tabi tutulur.

Bu ürünler, ana buhar boru hatları ve diğer yüksek sıcaklık ve yüksek basınçlı borular dahil olmak üzere büyük termal yer değiştirmeye sahip endüstriyel boru sistemlerine uygulanabilir.

Ürün Teknik Özellikleri

Çekirdek Yapısı ve Mekanik Özellikler

Konsol Sabit Yay Desteğimiz, konsol kolu ve yayın hassas birleştirilmiş yapısını benimseyerek karmaşık mekanik dengeyi güvenilir mühendislik ürünlerine dönüştürür. Temel teknik parametreleri ve yapısal özellikleri aşağıdaki gibidir:

Mühendislik Uygulaması ve Sahaya Uyarlanabilirlik

Pratik mühendislik uygulamalarında boru hattı kurulumu sıklıkla karmaşık alan kısıtlamalarıyla karşı karşıya kalır. Konsol Sabit Yay Desteğimiz, şantiyedeki inşaatın sıkıntılı noktalarını tamamen giderir:

Doğru soğuk durum ayarı: Teslimattan önce, boru hattı stres koşullarına ve müşteriler tarafından sağlanan termal yer değiştirme gereksinimlerine göre yayı soğuk durum yük konumunda önceden sıkıştırır ve kilitleriz. Sahada kurulum sırasında, tasarım durumuna ulaşmak için dişli kolonun yalnızca ince ayarının yapılması gerekir, bu da inşaat süresini büyük ölçüde kısaltır.

Esnek köklendirme yöntemleri: Konsol yapısı çeşitli köklenme koşullarına uyum sağlar. İster çelik yapı kirişleri, ister beton temeller veya ekipman gövdeleri olsun, eşleşen kök konektörleri (kaynaklı tekli plakalar, boru kelepçesi çapraz kolları vb.) sayesinde stabil köklenme elde edilebilir.

Görselleştirilmiş çalışma durumu: Yüksek hassasiyetli yer değiştirme gösterge plakaları ve yük ölçekleri ile donatılmış olan işletme ve bakım personeli, boru hattının, kabuğu sökmeden tasarlanan çalışma konumunda olup olmadığını sezgisel olarak değerlendirebilir, bu da günlük incelemeyi ve önleyici bakımı kolaylaştırır.

Sıkı Üretim ve Kalite Kontrol Sistemi

Boru hattı güvenliği için temel bir savunma hattı olarak Konsol Sabit Yay Desteğinin tüm üretim süreci sıkı kalite kontrol standartlarını takip eder:

Kaynak ve tahribatsız testler: Tüm yük taşıyan kaynaklar, kusursuz yapısal dayanıklılık sağlamak için ilgili ulusal standartlara uygun olarak görünüm muayenesine ve tahribatsız testlere (radyografik/ultrasonik test) tabi tutulur.

Yorulma ömrü testi: Yay bileşenleri, yüzbinlerce termal değişimli döngü sırasında hiçbir plastik deformasyonun veya kırılmanın meydana gelmediğinden emin olmak için sıkı yorulma testlerinden ve ısıl işlem süreçlerinden geçer.

Fabrika kilitleme ve koruma: Her ünite, teslimattan önce, nakliye ve kurulum sırasında kazara yerinden çıkma nedeniyle yayın hasar görmesini önlemek için kolu soğuk çalışma konumunda kilitleyen bir konumlandırma pimi ile donatılmıştır.

Neden Tianshun'un Konsol Sabit Yay Desteğini Seçmelisiniz?

Derin teknik miras: 14 yıllık endüstri deneyimine ve profesyonel bir Ar-Ge ekibine dayanarak, boru hattı gerilim analizinden, tip seçim hesaplamasından kurulum rehberliğine kadar tam süreçli teknik destek sağlıyoruz.

Küresel proje doğrulaması: Ürünler, dünya çapında 40'tan fazla ülkede enerji, petrokimya ve enerji projelerinde, birden fazla ünitenin başlatılması/kapanması ve aşırı çalışma koşulları testlerine dayanarak istikrarlı bir şekilde çalışmaktadır.

Özelleştirilmiş hizmet kapasitesi: Özel alan kısıtlamaları veya standart dışı yük gereksinimleri için özelleştirilmiş konsol yapı tasarımı ve mühendislik çözümleri sağlayabiliriz.

Güvenilir satış sonrası garanti: Kapatma bakımı sırasında durum değerlendirmesi, yükün yeniden ayarlanması ve değiştirme rehberliği sağlayan, enerji santrallerinin işletme ve bakım risklerini azaltan eksiksiz bir müşteri dosyası ve yanıt mekanizması oluşturduk.
