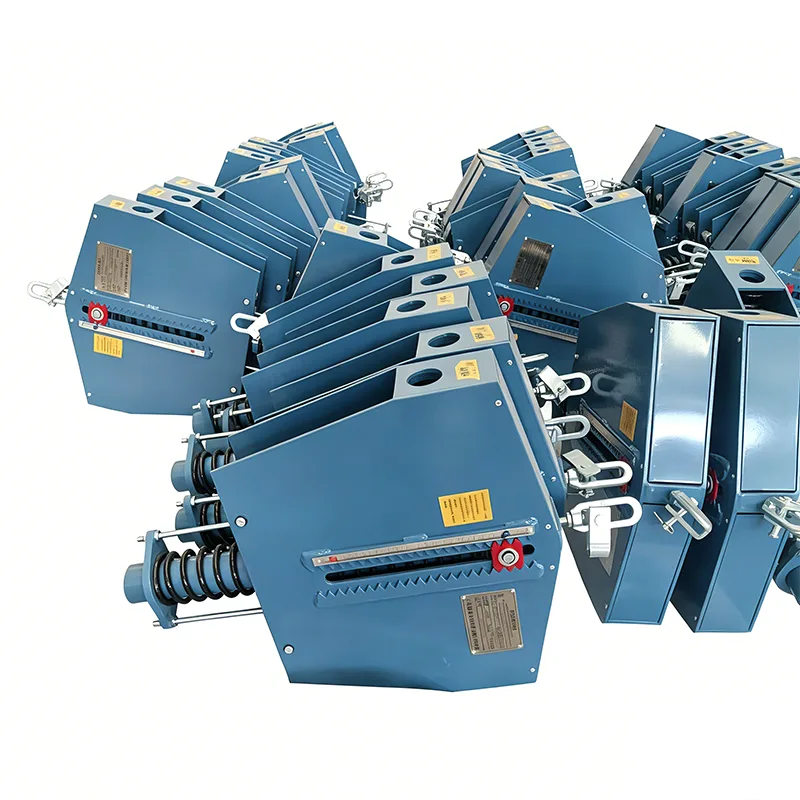

Buhar Borusu Sabit Yay Desteği

Buhar boru hatları, çalışma sırasında önemli miktarda termal yer değiştirme oluşturur ve yük değişimine karşı oldukça hassastır. Boru hattı sıcaklığı ortam sıcaklığından çalışma sıcaklığına yükseldiğinde, birkaç santimetreden onlarca santimetreye kadar değişen dikey yer değiştirmeler meydana gelecektir. Geleneksel destek cihazları benimsenirse, yük yer değiştirmeyle birlikte büyük ölçüde dalgalanacak, bu da boruda gerilim yoğunlaşmasına, ekipman bağlantılarında hasara ve hatta borunun kopmasına neden olacaktır. Buhar Borusu Sabit Yay Desteği bu tür sorunları çözmek için geliştirilmiş özel bir destek ünitesidir. Tüm deplasman hareketi boyunca neredeyse sabit bir destek kuvveti sağlayarak buhar boru sistemlerinin emniyetli ve güvenilir şekilde çalışmasını sağlar.

Sabit bir yay desteğinin/askısının tip testinden elde edilen yük-deplasman eğrisi. Yatay eksen yer değiştirmeyi, dikey eksen ise yükü temsil eder. Eğri, tüm çalışma yolu boyunca yaklaşık olarak yatay kalır; bu da, borular termal genleşme ve büzülme nedeniyle saptığında destek kuvvetinin esasen sabit kaldığını gösterir.

Bu tip testi, sabit yay ünitelerinin yük sabitliğini, tam hareket stabilitesini ve çalışma güvenilirliğini doğrular. Tüm üretim birimleri, ANSI/MSS‑SP‑58‑2018 ve NB/T47038‑2013'e uygun olarak yük sapması ±%6 oranında kontrol edilerek, sevkıyattan önce yük kalibrasyonuna tabi tutulur.

Bu ürünler, ana buhar boru hatları ve diğer yüksek sıcaklık ve yüksek basınçlı borular dahil olmak üzere, büyük termal yer değiştirmeye sahip endüstriyel boru sistemlerine uygulanabilir.

Çalışma Prensibi ve Yapısal Kompozisyon

Moment dengesi ilkesine göre tasarlanan Buhar Borusu Sabit Yay Desteği, yayların elastik kuvvetini bir bağlantı mekanizması aracılığıyla sabit destek kuvvetine dönüştürür. Boru hattı dikey olarak hareket ettiğinde yay deformasyonu, sabit bir çıkış kuvvetini korumak için bağlantı sistemi tarafından telafi edilir ve yük değişim oranı %5 dahilinde kontrol edilir.

Standart ürünler aşağıdaki temel bileşenlerden oluşur:

▶  Yay tertibatı: Yüksek mukavemetli alaşımlı yay çeliğinden üretilmiş ve birden fazla ısıl işleme tabi tutulmuştur.

▶  Moment dengesi mekanizması: Hassas bir şekilde işlenmiş bağlantı ve kam tertibatı.

▶  Yük ayarlama cihazı: Çıkış yükünün yerinde doğru şekilde ayarlanmasına olanak tanır.

▶  Yer değiştirme göstergesi: Boru hatlarının gerçek yer değiştirmesini açıkça görüntüler.

▶  Gövde ve bağlantı düzenekleri: Korozyon önleyici yüzey işlemine sahip birinci sınıf karbon çeliğinden yapılmıştır.

Ürün Teknik Özellikleri

Sabit Yaylı Askı Teknik Tablosu	Örnek
Model / Seri	PH, LH, CA, CS, TH
Yük Kapasitesi (Çalışma)	0,1 kN - 500 kN
Toplam Seyahat	50mm, 100mm, 200mm, 400mm
Gerçek Seyahat	600 mm'ye kadar
Yük Sapması (Tolerans)	±%5 (Standart) / ±%3 (Yüksek Hassasiyet)
Kurulum Konumu	Yatay / Dikey
Konut Kaplaması	Sıcak Daldırma Galvanizli / Epoksi
Çalışma Sıcaklığı	-20°C ila +80°C (Ortam)
Yay Bobini Malzemesi	60Si2Mn / 50CrVA
Yük Ayar Aralığı	±%10 (Alan Ayarı)

Temel Teknik Özellikler

▶  Mükemmel sabit kuvvet performansı: Tüm strok boyunca yük değişim oranı ≤ %5 olup, ulusal standartların gerekliliklerini aşar.

▶  Geniş yer değiştirme aralığı: Maksimum yer değiştirme 400 mm'ye kadar ulaşır; bu, geniş çaplı, yüksek sıcaklıklı buhar boru hatları için mükemmel şekilde uygundur.

▶  Kapsamlı yük kapsamı: 0,5kN'den 500kN'ye kadar eksiksiz bir yük değerleri serisi mevcuttur.

▶  Kompakt yapı: Optimize edilmiş mekansal tasarımı benimseyen genel hacmi, geleneksel sabit yaylı desteklerden %20 daha küçüktür.

▶  Kolay kurulum: Teslimattan önce belirtilen yüke önceden ayarlanmıştır; yerinde devreye alma için yalnızca basit bir sabitleme gerektirir.

▶  Yüksek güvenlik ve güvenilirlik: Kazara hasarları önlemek için aşırı yük koruması ve hareket sınırlama cihazlarıyla donatılmıştır.

Değişken Yaylı Desteklerle Performans Karşılaştırması

Karşılaştırma Öğeleri	Buhar Borusu Sabit Yay Desteği	Boru Hattı için Değişken Yay Desteği
Yük Değişim Oranı	≤ %5	≤ %25
Maksimum Yer Değiştirme	400 mm	200 mm
Uygulanabilir Boru Hatları	Büyük deplasmanlı ve yüksek yük hassasiyetine sahip buhar boru hatları	Genel termal yer değiştirmeli boru hatları
Stres Kontrol Performansı	Harika	İyi
Ekipman Bağlantı Koruması	Üst	Sıradan
Üretim Maliyeti	Nispeten yüksek	Orta
Çalışma Sıcaklığı	-196°C ~ +600°C	-40°C ~ +450°C

Standart Teknik Parametreler

Parametre Adı	Teknik Özellikler
Çalışma Yükü Aralığı	0,5kN – 500kN
Nominal Deplasman	50mm, 100mm, 150mm, 200mm, 300mm, 400mm
Yük Değişim Oranı	≤ %5
Çalışma Sıcaklığı	-196°C ~ +600°C
Yay Malzemesi	60Si2MnA, 50CrVA, Yüksek sıcaklığa dayanıklı alaşım
Muhafaza Malzemesi	Q235B, Q345B, Paslanmaz çelik
Yüzey İşlem	Sıcak daldırma galvanizleme, Epoksi çinko açısından zengin astar + Yüksek sıcaklığa dayanıklı son kat
Geçerli Standartlar	GB/T 17116.2-2018, HG/T 20644-1998, ANSI/ASME B31.1

Tipik Uygulama Senaryoları

Buhar Borusu Sabit Yay Desteği esas olarak büyük termal yer değiştirme ve yük stabilitesi konusunda sıkı gereksinimlere sahip buhar boru sistemlerine uygulanır:

▶  Termik santrallerin ana buhar boru hatları ve yeniden ısıtma buhar boru hatları

▶  Nükleer enerji santrallerinin geleneksel adasındaki buhar boru sistemleri

▶  Petrol rafinerilerindeki yüksek sıcaklıkta buhar iletim boru hatları

▶  Demir ve çelik tesislerinde buhar enerjisi boru hatları

▶  Kentsel merkezi ısıtma için yüksek sıcaklıkta sıcak su ve buhar ana hatları

▶  Kimya tesislerindeki buhar ısıtma boru sistemleri

Yukarıdaki uygulamalar için, Boru Hattı için Değişken Yay Desteği, boru hattı yer değiştirmesi 100 mm'yi aştığında veya yük değişimi üzerinde sıkı kontrol gerektiğinde artık operasyonel gereksinimleri karşılayamaz. Bu gibi durumlarda sistem güvenliğini garanti altına almak için sabit yaylı destekler zorunludur.

Üretim ve Kalite Kontrol

Yangzhou Tianshun Piping, eksiksiz üretim tesisleri ve hassas test cihazlarıyla donatılmış, sabit yaylı desteklerin üretiminde 14 yıllık profesyonel deneyime sahiptir. Tüm ürünlerin uluslararası standartlara uygun olmasını sağlamak için sıkı ve tam kapsamlı bir kalite kontrol sistemi uyguladık:

Sevkiyattan Önce Her Üründe Kapsamlı Şirket İçi Testler Gerçekleştirilir

Sevkiyattan önce her ürün tam bir kurum içi test sürecinden geçer. Bu süreç boyutsal ve görsel incelemeyi, PMI (Pozitif Malzeme Tanımlaması), sertlik testini, uygulanabilir olduğu durumlarda MT/PT tahribatsız testini, yük yer değiştirme eğrileriyle yay yükü testini ve kaplama kalınlığı ölçümünü içerir. Fabrika Test Raporları (FTR) ve Malzeme Test Raporları (MTR) sağlanır.

Üçüncü Taraf Akreditasyonuna İlişkin Açıklama

Kurum içi testler, ILAC tarafından akredite edilen üçüncü taraf testlerle aynı değildir. Üçüncü tarafların şahitliğinde test veya laboratuvar testi gerekiyorsa, bu ayrı bir isteğe bağlı hizmet olarak sunulabilir.

İsteğe Bağlı Üçüncü Taraf Denetim Hizmetleri (Ayrıca Alıntılanmıştır)

1. Malzeme Testi

Bu hizmet kimyasal bileşim analizini, çekme testini, Charpy düşük sıcaklık darbe testini ve sertlik testini kapsar.

2. Kaynak NDT'si

Mevcut yöntemler arasında Manyetik Parçacık Testi (MT), Sıvı Penetrant Testi (PT), Ultrasonik Test (UT) ve Radyografik Test (RT) yer alır.

3. Yay Yükü Performans Testi

Yük-deplasman eğrileri dahildir.

4. Sıcak Daldırma Galvanizleme / Epoksi Kaplama Korozyona Karşı Koruma Muayenesi

5. Tanıklı Test, Fabrika Gözetimi ve Sevkiyat Öncesi Denetim (PSI)

Ayırt Edici Avantajlarımız

LISEGA Uluslararası Boru Destek Sistemiyle Karşılaştırıldı

Ürün yükleme doğruluğumuz, test standartlarımız ve dokümantasyon sistemlerimiz, LISEGA uluslararası boru destek sistemiyle karşılaştırılmaktadır.

Standart Bir Yerli Tedarikçiden Daha Fazlası

Sadece ürünün kendisini sağlayan standart yerli üreticilerin aksine, her yay ünitesinde bir yük-deplasman eğrisi sağlıyoruz. Ayrıca üçüncü taraf SGS testlerinin ve tanıklı denetimlerin düzenlenmesine yardımcı oluyoruz ve yurtdışı projeler için PE/CPE mühendisleri tarafından yapılan belge incelemelerini destekliyoruz.

Seçim Yönergeleri ve Destek Hizmetleri

Boru destekleri boru hattı yer değiştirmesine ve yük hassasiyetine göre seçilmelidir: Dikey boru hattı yer değiştirmesi 100 mm'den azsa ve sistem yük dalgalanmasına duyarlı değilse Boru Hattı için Değişken Yay Desteğini seçin. Yer değiştirme 100 mm'yi aştığında veya boru hattının yük değişimine karşı yüksek hassasiyeti varsa Sabit Yay Desteğini seçin.

Çok çeşitli profesyonel destek hizmetleri sunuyoruz:

▶  Ücretsiz boru gerilimi analizi ve askı ve destek seçimi hesaplaması

▶  Standart dışı sabit yaylı desteklerin tasarımı ve üretimi

▶  Yerinde kurulum rehberliği ve devreye alma hizmeti

▶  12 ay garanti; garanti süresi içinde arızalı ürünlerin ücretsiz onarımı veya değiştirilmesi

▶  Uzun vadeli yedek parça tedariği ve sürekli teknik destek
