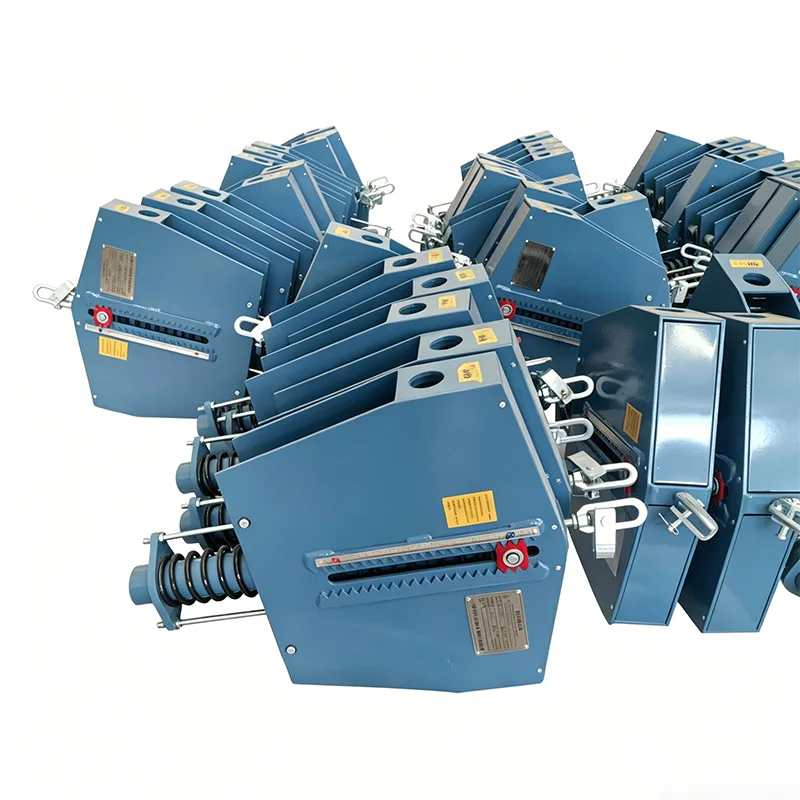

Ağır Hizmet Sabit Yay Desteğinin temel avantajları.

Petrol ve gaz, rafineri ve enerji endüstrilerindeki yüksek sıcaklık ve geniş çaplı boru hatlarına uygulanabilir. İle karşılaştırıldığındadeğişken yaylarDört açıdan özetlenmektedir: yük, çalışma koşulları, dayanıklılık ve işletme bakımı.

Sabit yük çıkışı (temel avantaj)

Boru hattının termal genleşmesi ve daralmasından kaynaklanan tüm dikey yer değiştirme süreci boyunca, destek yükü temel olarak sabit ve değişmeden kalır; yük dalgalanması ±%6'dan azdır (ulusal standartlar / ASME standartlarına uygun olarak).

Yay yükü yer değiştirmeyle birlikte değişir (maksimum ±%25). Ağır yük ve yüksek sıcaklıktaki boru hatları için termal yer değiştirme büyüktür ve yükün sınırı kolayca aşmasına neden olur. Sabit süspansiyon, boru açıklığında ve süspansiyonda aşırı yüklenmeyi tamamen önler.

Ekipman boru bağlantılarını koruyun: Kompresörler, buhar türbinleri, ısı eşanjörleri ve büyük pompalar için API boru bağlantıları. Ekipmanın flanş bağlantılarında termal genleşme yüklerindeki değişikliklerden ve gerilim çatlamalarından kaynaklanan sızıntılardan kaçının.

Büyük strok ve büyük dikey termal yer değiştirme koşulları için uygundur

Tek bir ünitenin stroku değişken yayın strokundan çok daha büyüktür. Geleneksel ağır hizmet modellerinin stroku 50 ile 500 mm arasında değişmektedir; Yüksek sıcaklık, kalın duvarlı ve büyük çaplı, büyük termal genleşmeye sahip petrol ve gaz boru hatları için ilk tercihtir.

Yayın sıkıştırma sınırıyla sınırlı olmayan, büyük oturma ve büyük termal yer değiştirmeye sahip boru hatlarının bölümler halinde destek eklenmesine gerek yoktur, dolayısıyla destek noktalarının sayısı azalır.

Ağır hizmet taşıma kapasitesi güçlüdür

Ağır hizmet modelinin her bir ünitesinin nominal yükü 5kN ile birkaç yüz bin Newton arasında değişmektedir. Yüksek sıcaklıkta kalın duvarlı proses boruları, kazan başlıkları ve ağır hizmet tipi rafineri ve kimyasal ekipmanların yardımcı boru hatları için uygundur.

Kol ve biyel kolu mekanik yapısıyla birleştirilmiş genel kutu gövdesi, yüksek yapısal sağlamlığa sahiptir, darbelere ve anlık koç darbesi yüklerine karşı dayanıklıdır ve değişken yaylara sahip tek plakalı yay kuvveti yapısından üstündür.

Boru hattı stres optimizasyonu, tasarım maliyetlerini azaltır

Sabit yük → Boru hattının birincil ve ikincil gerilimleri, ASME B31.3 ve SH/T3073 boru hattı gerilim standartlarını karşılayarak kontrol edilebilir; Gerilim hesaplamasının gerçekleştirilmesi daha kolaydır, boru kalınlaştırma, güçlendirme ve genleşme derzlerinin montajı gibi ek maliyetler azalır.

Yorulmalara karşı dayanıklı, uzun ömürlü (ağır yük koşullarında avantaj sağlar)

Kaldıraç dengesi ilkesine dayalı olarak, yay yalnızca küçük ileri geri genleşme ve büzülmeye maruz kalır; genleşme ve büzülme miktarı değişken bir yayınkinden çok daha küçüktür; Sıcaklık değişimlerinden kaynaklanan yorulma kaybı son derece düşüktür.

Petrol ve gaz boru hatları, sürekli değişen başlatma-durdurma koşulları ve sık sıcaklık değişimleri altında çalışır ve yay yorulması arızasına daha az eğilimlidir.

Ağır hizmet tipi model, kalınlaştırılmış bir kabuğa ve söndürülmüş ve temperlenmiş bir pim miline sahiptir. Deniz/kimyasal korozyon ortamlarında ağır korozyon önleme işlemine (C5-M) tabi tutulabilir ve açık platformlarda kullanıma dayanıklıdır.

Kurulum ve İşletme Avantajları

Cihaz yerleşik bir kilitleme mekanizmasıyla donatılmıştır. Su basıncı testi sırasında kilitlenir ve devreye alma sırasında kilidi açılır. Çalıştırma sonrasında sahada tekrarlanan yük ayarlamasına gerek yoktur.

Boru hattının (kompresör giriş ve çıkışındaki) titreşim performansı, değişken yayınkinden üstündür ve sonraki inceleme ve ayarlama sıklığını azaltır.

Zorlu çalışma koşullarına uygun

Yüksek sıcaklık (550°C'nin üzerinde), düşük sıcaklıkta LNG, büyük çökeltme cihazları, kıyı tuzu spreyi / kükürt-korozif petrol ve gaz tesisleri, yük tutma adaptasyon aralığı daha geniştir.
