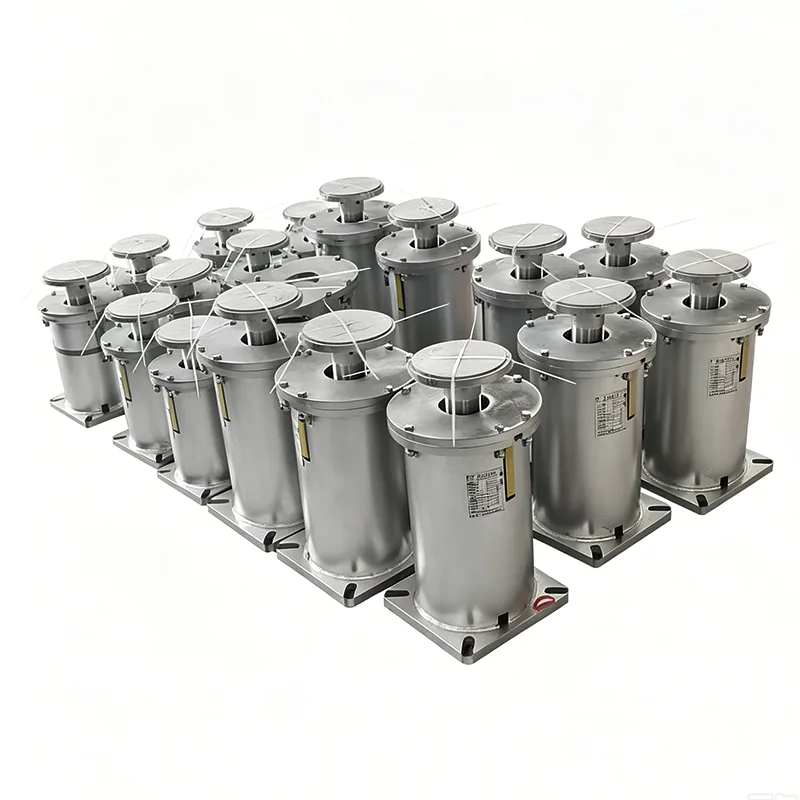

Her borunun sabit bir destek kuvvetine ihtiyacı yoktur. Aslında ele aldığımız hatların çoğu (proses boruları, şebeke başlıkları, soğutma suyu hatları) değişken yay desteğiyle gayet iyi çalışıyor. Şu tarihte:Tianshun14 yıldır Yangzhou fabrikamızdan değişken yay üniteleri tedarik ediyoruz ve bunlar muhtemelen gönderdiğimiz en yaygın yay desteği türüdür. Bir enerji santrali boru rafından veya bir rafineriden geçtiyseniz, çelikten asılı veya T direkleri üzerinde gördüğünüz yaylı kutuların değişken yaylı destekler olması muhtemeldir.
Bu şekil, ürünün yük taşıma doğruluğunu ve operasyonel güvenilirliğini doğrulamak için temel yük ve yer değiştirme parametreleri dahil olmak üzere değişken bir yay desteğinin/askısının yük yer değiştirme performans eğrisini gösterir.
Her ünite sevkiyattan önce yük kalibrasyonuna ve performans testine tabi tutulur. Ayar yükü sapması, ANSI/MSS‑SP‑58‑2018 uluslararası standardının yanı sıra NB/T47039‑2013 ile uyumlu olarak ±%5 dahilinde kontrol edilir.
Ürünler enerji, petrokimya ve diğer endüstriyel boru sistemlerine yönelik teknik gereksinimleri karşılar. MSS‑SP‑58‑2018 uyarınca, değişken yay üniteleri için izin verilen maksimum yük değişkenliği, tam çalışma hareketi dahilinde çalışma sıcak yükünün %25'ini aşmayacaktır.
| Değişken Yaylı Askı Teknik Tablosu | Örnek |
| Askı Tipi / Konfigürasyonu | A, B, C, D, E, F, G yazın |
| Yay Boyutu / No. | 0 - 22 numara |
| Seyahat Aralığı | 30mm, 60mm, 90mm, 120mm 180mm |
| Çalışma Yükü | 0,2 kN - 400 kN |
| Kurulu Yük (Soğuk Yük) | kN / kgf |
| Çalışma Yükü (Sıcak Yük) | kN / kgf |
| Hareket Yönü | Yukarı / Aşağı |
| Değişkenlik (%) | ≤ %25 (Standart) |
| Yüzey İşlem | Sıcak Daldırma Galvaniz/Boyalı |
| Muhafaza Malzemesi | Karbon Çelik (Q235/Q355) |
Fikir çok basit: Boru termal genleşme nedeniyle yukarı veya aşağı hareket ettikçe içerideki yay sıkışır veya gevşer ve destekleme kuvveti biraz değişir. Bu "değişken" kısmı. Kuvvet değişimi tahmin edilebilir ve boru gerilim mühendisinizin izin verdiği aralıkta kalır. İzin verilen yük değişimi örneğin %15 veya %20 olduğunda, ekstra harcama yapmaya gerek yoktur.sabit yay desteği. Aynı işlevi (dikey hareket emilimi, ağırlık taşıma) daha düşük maliyetle ve daha basit, daha kompakt bir tasarımla elde edersiniz. Bu nedenle proje özellikleri sıklıkla değişken yaylı destekleri varsayılan olarak listeler ve yalnızca kritik bağlantı noktaları için sabit tipi çağırır.
Tasarımımızı basit ve sağlam tutuyoruz. Kullandığımız tipik inşaat malzemelerine bir bakalım:
| Bileşen | Malzeme | Neden Kullanıyoruz? |
|---|---|---|
| Helezon yay | 60Si2MnA veya 50CrVA yay çeliği | Uzun yorulma ömrü, önceden ayarlanmış ve yük testi yapılmış |
| Konut (kutu) | Q235B karbon çeliği, RAL 5015 mavi boyalı | Sağlam, kaynaklanabilir, hava koşullarına dayanıklı |
| Yaylı kapak / yük flanşı | Q235B veya 20# dövme çelik | Boru yükünü yaya eşit şekilde aktarır |
| Seyahat göstergesi ve ölçeği | Paslanmaz çelik veya anodize alüminyum | Net okuma, paslanmayacak |
| Alt bağlantı (dişli burç veya flanş) | Karbon çeliği A105 | Standart NPT veya isteğe göre flanşlı |
Tüm yay telleri değirmen test sertifikalarıyla birlikte gelir. Yayları bilyeli dövüyoruz ve montajdan önce önceden ayarlıyoruz; bu, herhangi bir başlangıç ayarını ortadan kaldırır ve yük-sapma eğrisinin tasarım verileriyle eşleşmesini sağlar.
ANSI/MSS SP-58 – boru desteği tasarımı ve üretimini yönetir
ASME B31.3 - EPC'ler tarafından yaygın olarak referans verilen proses boruları
GB/T 17116 – Boru askıları ve destekler için Çin standardı
İhracat siparişleri için standart olarak EN 10204 3.1 malzeme sertifikası
Fabrikamız ISO 9001:2015 kalite yönetim sistemiyle çalışmaktadır. Gelen çeliğin son yük testine kadar her adım belgelenir.
S1: Ne kadar yük değişimi beklemeliyim?
Yayın sertliğine ve borunun hareketine bağlı olarak tipik olarak sıcak yükün %10 ila %25'i arasındadır. Boru stres raporunuz size izin verilen varyasyonun ne olduğunu söyleyecektir. Raporda sıkı bir sınır (mesela %5'in altında) gösteriliyorsa, o zaman sabit yaylı desteğe geçiş yaparsınız. Diğer her şey için değişken iyidir.
S2: Değişken yay desteğini seçmek veya teklif vermek için hangi bilgilere ihtiyacınız var?
Bize sıcak yükü, soğuk yükü ve dikey hareketin miktarını ve yönünü (yukarı veya aşağı) gönderin. İşaretlenmiş bir boru desteği çizimi veya gerilim izometrisi yardımcı olur. Üretime başlamadan önce doğru yay boyutunu ve serisini seçip hesaplanan tüm değerleri içeren bir veri sayfası göndereceğiz.
S3: Değişken yay destekleriniz diğer markalarla değiştirilebilir mi?
İşlev açısından evet. Yük aralıklarını ve zarf boyutlarını en yaygın endüstri serileriyle (MSS SP-58'e göre Tip A, B, C, D, E, F, G) eşleştirebiliriz. Projenizde zaten belirli bir satıcının parça numaraları varsa, bunları bize verin, biz de çapraz referans verelim. Sadece küçük boyut farklılıklarının olabileceğini unutmayın; siparişinizi vermeden önce bunları işaretleyeceğiz.
S4: Tipik teslimat süresi nedir?
Standart yük aralığı birimleri: 20–25 gün. Standart olmayan bir muhafazaya, özel boyaya veya paslanmaz çelik kaplamaya ihtiyacınız varsa 30-40 gün bekleyin. İşleri hızlandıran, yaygın yay bobinleri ve teneke kutu bileşenlerinden yeterli miktarda stok tutuyoruz.
S5: Prototip veya üretim öncesi numune alabilir miyim?
Evet. Büyük projeler için, tam üretime geçmeden önce onay için bir veya iki örnek ünite oluşturabiliriz. Numune maliyeti genellikle ana siparişe yansıtılabilir.
Kapıdan çıkan her değişken yay desteği yük testine tabi tutulur. Yayı belirtilen soğuk yüke ayarlıyoruz, ardından yükü hem soğuk hem de sıcak konumlarda kontrol ederek birden çok kez tam hareket ettiriyoruz. Seyahat terazisi kalibre edilmiş ve kilitlenmiştir. Gerçek yük değerlerini özetleyen bir test sertifikası nakliye belgelerine dahil edilmiştir. İsteğiniz üzerine SGS, Bureau Veritas veya TÜV tarafından üçüncü taraf denetimi yapılabilir.
Bazı müşteriler değişken yay desteğinin saf bir katalog ürünü olduğunu düşünüyor. Deneyimlerimize göre, tedarik ettiğimiz ürünlerin belki yarısı özel dokunuşlara sahiptir:
Standart dışı hareket uzunlukları (değişken ünitelerde 200 mm+ yaptık)
Sınırlı alana sığacak şekilde uzatılmış veya azaltılmış gövde yükseklikleri
Açık deniz veya kimyasal ortamlar için paslanmaz çelik muhafazalar ve donanımlar
Özel kaplamalar: açık deniz deniz boya sistemleri, yüksek sıcaklığa dayanıklı alüminyum boya
Kompakt bir kutuda ağır yükler için çift yaylı tasarımlar
Kaldırma pabuçları, yük hücreleri veya yerleşik konum transdüserleri
Bize kurulumun neye benzediğini söyleyin, biz de pratik bir tasarım üzerinde çalışalım.
Değişken yaylı destekleri dünyanın dört bir yanındaki projelere gönderirken öğrendiğimiz birkaç şey:
Borunuzun yer değiştirmesi yukarı doğruysa, desteğin yay gevşemeden yukarı doğru soğuk yükü kaldırabileceğinden emin olun. Seçimimizin bir parçası olarak bunu kontrol edeceğiz.
Dış mekan boru raflarında sıcak daldırma galvanizleme veya iyi bir boya sistemi belirtin. Standart fabrika mavisi boyası iç mekanlarda iyidir, ancak birkaç musondan sonra karbon çeliği paslanmaya başlayacaktır. Kaplamaya biraz fazladan yer verilmesi birçok site şikayetinden kurtarır.
Her zaman yay muhafazasının etrafındaki boşluğu kontrol edin. Bazen destek konumu iki yapısal eleman arasında sıkı olabilir ve standart kutu çapı sığmayabilir. Bize erken haber verin, tasarımı ayarlayalım.
Biz aracı değiliz. Yangzhou, Jiangsu'daki kendi fabrikamızdan tasarlıyor, üretiyor, test ediyor ve gönderiyoruz. Bu, mühendislerimizle konuştuğunuzda, ürünü gerçekten üreten insanlarla konuştuğunuz anlamına gelir. Değişken yay desteklerimiz kombine çevrim enerji santrallerine, rafineri boru raflarına, LNG yeniden gazlaştırma terminallerine, kimyasal proses ünitelerine ve çelik fabrikalarına monte edilmiştir. İşlerimizin %70'inden fazlası tekrarlanıyor; en ucuz olduğumuz için değil, desteklerimiz zamanında ortaya çıktığı, veri sayfalarıyla eşleştiği ve devreye alma sırasında sorun yaratmadığı için.
Proje programınız sıkıysa, bitmiş yayları stokta tutabilir ve yük ayarlarınıza göre hızlı bir şekilde monte edebiliriz. Büyük toplu siparişler için, fabrikadan doğrudan rekabetçi fiyatlandırma sunuyoruz ve inşaat sıranıza uygun bir teslimat programı üzerinde sizinle birlikte çalışacağız.
Bize boru desteği çizimlerinizi, yük verilerinizi veya ihtiyacınız olan şeyin kısa bir açıklamasını gönderin. Genellikle 24 saat içinde fabrika fiyatı ve teslimat süresi de dahil olmak üzere uygun bir fiyat teklifiyle size geri döneceğiz. Fabrikayı ziyaret edip bunları nasıl yaptığımızı görmek isterseniz memnuniyetle karşılarız.
