Enerji endüstrisindeki boru hattı sistemleri, genellikle yüksek sıcaklık ve yüksek basınç, yanıcı ve patlayıcı maddeler ve uzun sürekli çalışma süreleri ile karakterize edilen karmaşık çalışma koşulları altında çalışır. Boru hattı desteklerinin arızalanması, boru hattının yırtılmasına, medya sızıntısına ve hatta büyük güvenlik kazalarına yol açabilir.
Bu şekil, ürünün yük taşıma doğruluğunu ve operasyonel güvenilirliğini doğrulamak için temel yük ve yer değiştirme parametreleri dahil olmak üzere değişken bir yay desteğinin/askısının yük yer değiştirme performans eğrisini gösterir.
Her ünite sevkiyattan önce yük kalibrasyonuna ve performans testine tabi tutulur. Ayar yükü sapması, ANSI/MSS‑SP‑58‑2018 uluslararası standardının yanı sıra NB/T47039‑2013 ile uyumlu olarak ±%5 dahilinde kontrol edilir.
Ürünler enerji, petrokimya ve diğer endüstriyel boru sistemlerine yönelik teknik gereksinimleri karşılar. MSS‑SP‑58‑2018 uyarınca, değişken yay üniteleri için izin verilen maksimum yük değişkenliği, tam çalışma hareketi dahilinde çalışma sıcak yükünün %25'ini aşmayacaktır.

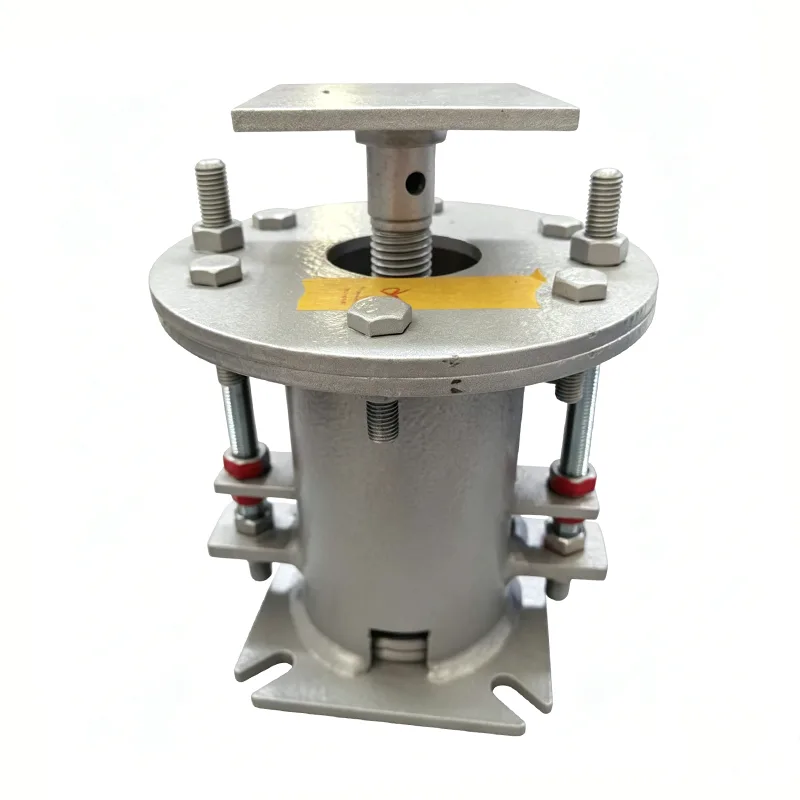

Enerji Endüstrisi Değişken Yay Desteği, enerji endüstrisi için özel olarak tasarlanmış özel bir elastik boru hattı destek cihazıdır. Aşırı çalışma koşullarında istikrarlı performansı korur ve enerji tesislerinin emniyetli ve güvenilir şekilde çalışmasını sağlar.
Enerji Endüstrisi Değişken Yay Desteği, boru hattının ölü ağırlığını ve ek yükleri taşırken, yayların elastik deformasyonu yoluyla sıcaklık değişimlerinden kaynaklanan boru hatlarının termal yer değiştirmesini emer.
Enerji endüstrisinde boru hattı destek sistemleri hizmetinde 14 yıllık deneyime sahip Yangzhou Tianshun Pipeline, ürünlerini termik santraller, nükleer enerji santralleri, LNG terminalleri ve uzun mesafe doğal gaz boru hatları gibi kritik altyapılar dahil olmak üzere dünya çapında 300'den fazla enerji projesine başarıyla uyguladı.
| Değişken Yaylı Askı Teknik Tablosu | Örnek |
| Askı Tipi / Konfigürasyonu | A, B, C, D, E, F, G yazın |
| Yay Boyutu / No. | 0 - 22 numara |
| Seyahat Aralığı | 30mm, 60mm, 90mm, 120mm 180mm |
| Çalışma Yükü | 0,2 kN - 400 kN |
| Kurulu Yük (Soğuk Yük) | kN / kgf |
| Çalışma Yükü (Sıcak Yük) | kN / kgf |
| Hareket Yönü | Yukarı / Aşağı |
| Değişkenlik (%) | ≤ %25 (Standart) |
| Yüzey İşlem | Sıcak Daldırma Galvaniz/Boyalı |
| Muhafaza Malzemesi | Karbon Çelik (Q235/Q355) |
▶ Yüksek Güvenilirliğe Sahip Tasarım: Tüm kritik bileşenler, güvenlik faktörü en az 1,6 kat olan yedekli tasarımı benimser.
▶ Geniş Sıcaklık Uyarlanabilirliği: -196°C ile +600°C arasında değişen aşırı sıcaklık ortamlarında normal şekilde çalışır.
▶ Mükemmel Yorulma Direnci: Yaylar, enerji tesislerinin uzun vadeli sürekli çalışma gereksinimlerini karşılamak için 150.000 yorulma döngüsünden geçmiştir.
▶ Yüksek Yük Doğruluğu: Sevkiyattan önce üç yük kalibrasyonuna tabi tutulur ve hata ±%5 dahilinde kontrol edilir.
▶ Gevşemeyi Önleyici ve Sismik Yapı: Gevşemeyi önleyen ikili tasarıma sahiptir ve 8 büyüklüğündeki depremlere ve ekipman titreşimine dayanabilir.
▶ Çevrimiçi Ayarlanabilirlik: Kapatmadan ince yük ayarı için özel bir ayarlama mekanizmasıyla donatılmıştır.
|
Karşılaştırma Öğesi |
Genel Amaçlı Değişken Yay Desteği |
Enerji Sektörü Değişken Yay Desteği |
|
Tasarım Güvenlik Faktörü |
1,2-1,4 kez |
≥1,6 kez |
|
Çalışma Sıcaklığı Aralığı |
-40°C ~ +450°C |
-196°C ~ +600°C |
|
Yorgunluk Ömrü |
50.000-100.000 döngü |
≥150.000 döngü |
|
Gevşemeyi Önleyici Tasarım |
Gevşemeyi önleyen tek somun |
Çift gevşeme önleyici + kilit pulları |
|
Muayene Standardı |
Numune alma denetimi |
%100 tam denetim + isteğe bağlı üçüncü taraf denetimi |
|
Geçerli Çalışma Koşulları |
Genel endüstriyel ortamlar |
Enerji endüstrisindeki ekstrem koşullar |
Enerji Endüstrisi Değişken Yay Desteği, çeşitli enerji tesislerinin boru hattı sistemlerinde yaygın olarak kullanılmaktadır:
▶ Termik santrallerde ana buhar boru hatları, besleme suyu boru hatları ve baca gazı/hava kanalları
▶ Nükleer enerji santrallerinde konvansiyonel ada ve nükleer ada yardımcı boru hattı sistemleri
▶ LNG terminalleri ve gazlaştırma istasyonlarındaki kriyojenik boru hatları
▶ Uzun mesafe doğal gaz boru hatlarının istasyonları ve vana odaları
▶ Rüzgar santrallerindeki hidrolik ve yağlama yağı boru hatları
▶ Güneş enerjisi termik santrallerindeki ısı transfer yağı boru hatları
Her Enerji Endüstrisi Değişken Yay Desteğinin en yüksek endüstri standartlarını karşıladığından emin olmak amacıyla enerji ürünlerine yönelik sıkı bir özel kalite kontrol süreci oluşturduk:
▶ Hammadde Giriş Denetimi: Her çelik partisine orijinal malzeme sertifikası eşlik eder ve spektral analize ve mekanik özellik testlerine tabi tutulur.
▶ Yay İmalat Kontrolü: CNC yay sarma makineleri kullanılarak üretilen her yay, üç tam sıkıştırma testinden geçirilir.
▶ Kaynak Kalite Kontrolü: Tüm kaynak işlemleri sertifikalı kaynakçılar tarafından gerçekleştirilir ve %100 tahribatsız teste (NDT) tabi tutulur.
▶ Bitmiş Ürün Performans Testi: Her ünite, tam stroklu yük testine ve yer değiştirme kalibrasyonuna tabi tutulur.
▶ Nihai Sevkiyat Öncesi Denetim: Malzeme raporları, test raporları ve uygunluk sertifikaları dahil olmak üzere eksiksiz kalite sertifikasyon belgeleri düzenlenir.
Kalite yönetim sistemimiz ISO 9001:2015 sertifikasına sahiptir ve tüm ürünlerimiz CE, API ve ASME dahil uluslararası standartlara uygundur.
▶ Ücretsiz boru hattı gerilim analizi ve destek/askı seçimi hesaplaması
▶ Belirli enerji projeleri için özelleştirilmiş tasarım hizmetleri
▶ Yerinde kurulum rehberliği ve devreye alma hizmetleri
▶ Düzenli denetim ve bakım hizmetleri
▶ 24 saat müşteri yanıtıyla acil yedek parça tedariği
Enerji Endüstrisi Değişken Yay Desteği veya projenize yönelik teknik seçim hakkında daha detaylı bilgi almak için lütfen profesyonel satış ekibimizle iletişime geçin.
