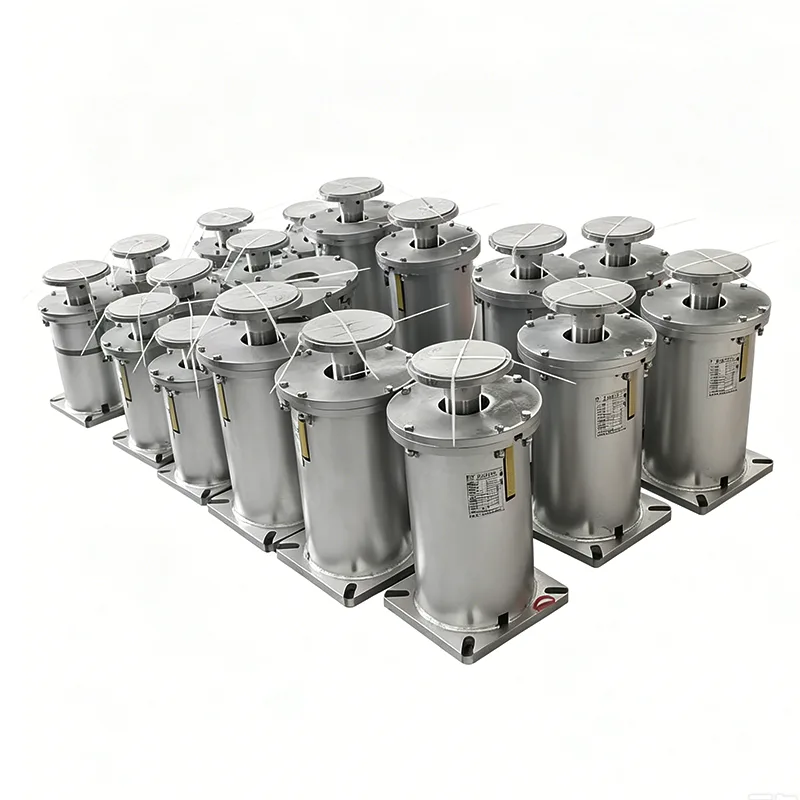

Boru Hattı için Değişken Yay Desteği

Boru Hattı için Değişken Yay Desteği, boru hatlarının dikey yer değiştirmesine dayanacak şekilde tasarlanmış özel bir elastik destek cihazıdır. Yayların doğal sertliğinden yararlanarak izin verilen yer değiştirme aralığı dahilinde ayarlanabilir destek kuvveti sağlar. Boru hatları sıcaklık dalgalanması, orta akış veya ekipman titreşimi nedeniyle yukarı ve aşağı hareket ettiğinde destek, taşıma kuvvetini otomatik olarak düzenleyerek borudaki gerilim yoğunlaşmasını ve ekipman bağlantılarının hasar görmesini etkili bir şekilde önler.

Bu şekil, ürünün yük taşıma doğruluğunu ve operasyonel güvenilirliğini doğrulamak için temel yük ve yer değiştirme parametreleri dahil olmak üzere değişken bir yay desteğinin/askısının yük yer değiştirme performans eğrisini gösterir.

Her ünite sevkiyattan önce yük kalibrasyonuna ve performans testine tabi tutulur. Ayar yükü sapması, ANSI/MSS‑SP‑58‑2018 uluslararası standardının yanı sıra NB/T47039‑2013 ile uyumlu olarak ±%5 dahilinde kontrol edilir.

Ürünler enerji, petrokimya ve diğer endüstriyel boru sistemlerine yönelik teknik gereksinimleri karşılar. MSS‑SP‑58‑2018 uyarınca, değişken yay üniteleri için izin verilen maksimum yük değişkenliği, tam çalışma hareketi dahilinde çalışma sıcak yükünün %25'ini aşmayacaktır.

Yangzhou Tianshun Piping, 2012 yılından bu yana bu ürünün üretimiyle ilgileniyor. Şu ana kadar dünya çapında 300'den fazla endüstriyel projeye 800.000'den fazla set tedarik ettik ve ürün performansı, uzun süreli saha çalışmasıyla tamamen doğrulandı.

Ürün Teknik Özellikleri

Tasarım Prensibi ve Yapısal Kompozisyon

Hooke kanununa göre tasarlanan yayın sapması uygulanan yükle doğru orantılıdır. Boru hattı yukarı doğru hareket ettiğinde yayın sıkışması azalır ve buna bağlı olarak destek kuvveti de azalır. Boru hattı aşağı doğru hareket ettiğinde yayın sıkışması artar ve bu da daha yüksek bir destek kuvvetine yol açar. Bu özellik, desteğin çalışan boru hatlarındaki dinamik değişikliklere uyum sağlamasına ve tüm boru sistemindeki gerilim dengesini korumasına olanak tanır.

Standart ürünler aşağıdaki temel bileşenlerden oluşur:

▶  Silindirik helisel yay: Alaşımlı yay çeliğinden yapılmıştır ve sıkı ısıl işleme ve stabilizasyon işlemine tabi tutulmuştur.

▶  Üst ve alt bağlantı plakaları: Saha koşullarına uyarlanabilen esnek kurulum modlarıyla boru hatlarını ve bina yapılarını bağlamak için kullanılır.

▶  Yük gösterge plakası: Gerçek zamanlı yay yükünü ve boru hattı yer değiştirmesini görüntüler.

▶  Kilitleme cihazı: Nakliye ve yerinde montaj sırasında deformasyonu önlemek için kurulum ve devreye alma sonrasında yay konumunu sabitler.

▶  Koruyucu mahfaza: Yayın hizmet ömrünü uzatmak için tozun, yağmur suyunun ve aşındırıcı ortamların girmesini engeller.

Temel Teknik Özellikler

▶  Kontrol edilebilir yük değişim oranı: Tasarım yükü değişim oranı %25 dahilinde tutularak boru sistemi boyunca eşit kuvvet dağılımı sağlanır.

▶  Geniş spesifikasyon seçenekleri: Çoğu endüstriyel boru uygulamasının taleplerini karşılayan 12 yük sınıfı ve 5 yer değiştirme boyutuyla donatılmıştır.

▶  Ön yükleme kalibrasyonu: Teslimattan önce müşteri gereksinimlerine göre belirtilen yüke göre önceden ayarlanmıştır, yerinde kurulumdan sonra doğrudan kullanıma hazırdır.

▶  Gevşemeyi önleyen yapı: Tüm bağlantı parçaları, çalışma sırasında gevşemeyi önlemek için kilit somunları ve kilit pullarıyla donatılmıştır.

▶  Modüler yapı: Yerinde kolay bakım ve değiştirme için ana bileşenler değiştirilebilir.

▶  Güçlü çevresel uyumluluk: Farklı çalışma koşullarına uyacak şekilde eşleşen malzemeler ve yüzey işlemleri seçilebilir.

Diğer Boru Destekleriyle Performans Karşılaştırması

Tipik Uygulama Senaryoları

Boru Hattı için Değişken Yay Desteği, sıcaklık değişimlerine maruz kalan çeşitli endüstriyel boru sistemlerinde yaygın olarak kullanılır ve özellikle aşağıdaki uygulamalar için idealdir:

▶  Termik santrallerdeki buhar boru hatları, besleme suyu boru hatları ve yoğuşma suyu boru hatları

▶  Petrokimya tesislerinde ısı değişim ekipmanının proses boru hatları ve bağlantı boru hatları

▶  Uzun mesafe doğal gaz boru hatlarının kompresör istasyonları ve valf odaları

▶  Kentsel merkezi ısıtma ağlarının ana ve branşman boru hatları

▶  Kanalizasyon arıtma tesislerinde çamur taşıma boru hatları

▶  Gemilerde ve açık deniz platformlarındaki boru sistemleri

Üretim ve Tam Süreç Kalite Kontrolü

Değişken yay destekleri için CNC yay sarma makineleri, yay test makineleri, spektrometreler ve tahribatsız test cihazları dahil olmak üzere profesyonel tesislerle donatılmış modern üretim hatlarına sahibiz. Tüm ürünler sıkı kalite kontrol prosedürleri altında üretilmektedir:

1.Gelen Hammadde Denetimi: Her çelik partisi için kimyasal bileşim analizi ve mekanik özellik testleri yapılır; niteliksiz malzemeler kesinlikle reddedilir.

2.Yay Üretim Kontrolü: Yaylar, doğru boyutları ve hassasiyeti garanti etmek için CNC ekipmanı ile sarılır.

3.Yay Performans Testi: Her yay, istikrarlı performans sağlamak için 3 tam sıkıştırma testine ve yük testine tabi tutulur.

4.Bitmiş Montaj Muayenesi: Montajı yapılmış ürünler için boyut kontrolü, yük kalibrasyonu ve görsel muayene yapılır.

5. Teslimat Öncesi Nihai Denetim: Numune alma denetimi ulusal standartlara uygun olarak yapılır ve yalnızca nitelikli ürünlerin teslimatına izin verilir.

Kalite yönetim sistemimiz ISO 9001:2015 sertifikasına sahip olup, tüm ürünlerimiz CE ve API gibi uluslararası standartlara uygundur.

Seçim Kılavuzu ve Destek Hizmetleri

Müşterilerin en uygun ürünleri seçmelerine yardımcı olmak için profesyonel seçim rehberliği sağlıyoruz. Bize sadece boru hattı parametrelerini, çalışma sıcaklığını, deplasmanı, kurulum alanını ve diğer ilgili bilgileri sağlayın; mühendislerimiz Boru Hattı için Değişken Yay Desteğinin en uygun modelini ve özelliklerini hesaplayıp önerecektir.

Ayrıca aşağıdaki gibi geniş bir destek hizmetleri yelpazesi sunuyoruz:

▶  Standart dışı özelleştirme: Özel yük, yer değiştirme veya sınırlı kurulum alanı gereksinimleri için özel olarak tasarlanmış ve üretilmiş ürünler.

▶  Yerinde teknik servis: Yerinde kurulum ve devreye alma işlemlerine rehberlik etmek üzere profesyonel mühendisler gönderilebilir.

▶  Garanti hizmeti: Tüm ürünler 12 aylık garantiyle birlikte gelir. Arızalı ürünler garanti süresi içerisinde ücretsiz olarak onarılacak veya değiştirilecektir.

▶  Uzun vadeli yedek parça tedariği: Müşterilerin yedek parça taleplerine hızlı yanıt verebilmek için eksiksiz bir yedek parça envanteri tutulur.

Boru Hattı için Değişken Yay Desteği hakkında daha fazla bilgi ve teklif almak için lütfen satış ekibimizle iletişime geçin.
