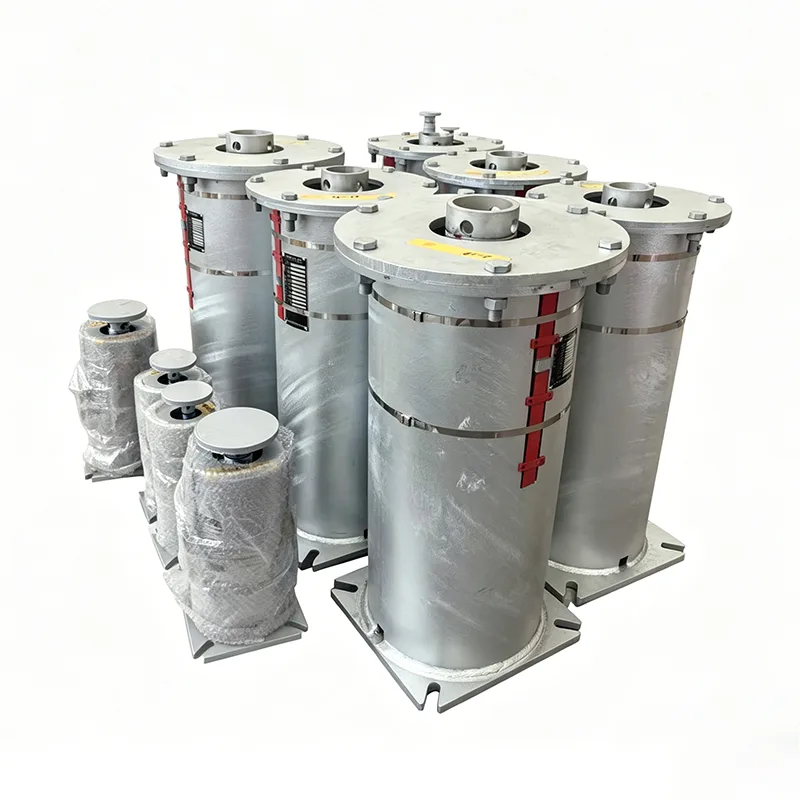

Termik Santral Değişken Yay Desteği

Termik santrallerin karmaşık buhar-su, baca gazı ve hava ve toz haline getirilmiş kömür boru hattı sistemlerinde, boru hatlarının şiddetli sıcaklık değişimlerinden kaynaklanan termal yer değiştirmesi, sistem güvenliğini tehdit eden temel bir tehlikedir. Boru hattı destek alanındaki 14 yıllık teknik birikime dayanan Yangzhou Tianshun Pipeline Technology Co., Ltd., termal enerji çalışma koşulları için özel olarak Termik Santral Değişken Yay Desteğini geliştirdi. Moment dengesi ilkesine göre tasarlanan bu ürün, boru hatlarında dikey termal yer değiştirme oluştuğunda sürekli elastik destek kuvveti sağlar, yer değiştirme gerilimini etkili bir şekilde emer ve telafi eder, boru hatları ve bağlı ekipmanların ek gerilim nedeniyle zarar görmesini önler ve enerji santrallerinin uzun süreli güvenli çalışmasını sağlar.

Bu şekil, ürünün yük taşıma doğruluğunu ve operasyonel güvenilirliğini doğrulamak için temel yük ve yer değiştirme parametreleri dahil olmak üzere değişken bir yay desteğinin/askısının yük yer değiştirme performans eğrisini gösterir.

Her ünite sevkiyattan önce yük kalibrasyonuna ve performans testine tabi tutulur. Ayar yükü sapması, ANSI/MSS‑SP‑58‑2018 uluslararası standardının yanı sıra NB/T47039‑2013 ile uyumlu olarak ±%5 dahilinde kontrol edilir.

Ürünler enerji, petrokimya ve diğer endüstriyel boru sistemlerine yönelik teknik gereksinimleri karşılar. MSS‑SP‑58‑2018 uyarınca, değişken yay üniteleri için izin verilen maksimum yük değişkenliği, tam çalışma hareketi dahilinde çalışma sıcak yükünün %25'ini aşmayacaktır.

Ürün Teknik Özellikleri

Değişken Yaylı Askı Teknik Tablosu	Örnek
Askı Tipi / Konfigürasyonu	A, B, C, D, E, F, G yazın
Yay Boyutu / No.	0 - 22 numara
Seyahat Aralığı	30mm, 60mm, 90mm, 120mm 180mm
Çalışma Yükü	0,2 kN - 400 kN
Kurulu Yük (Soğuk Yük)	kN / kgf
Çalışma Yükü (Sıcak Yük)	kN / kgf
Hareket Yönü	Yukarı / Aşağı
Değişkenlik (%)	≤ %25 (Standart)
Yüzey İşlem	Sıcak Daldırma Galvaniz/Boyalı
Muhafaza Malzemesi	Karbon Çelik (Q235/Q355)

Mühendislik Uygulaması ve Değeri

Termik santrallerdeki boru hattı sistemleri, destekleyici parçaların güvenilirliği açısından son derece yüksek gereksinimlere sahiptir. Termik Santral Değişken Yay Desteğini tasarlarken, pratik mühendislik sorunlarını tamamen dikkate aldık:

Ek gerilimin ortadan kaldırılması: Belirlenen yük-deplasman aralığı dahilinde, yay momenti ve yük momenti her zaman dinamik dengeyi korur, boru hattı deformasyonunu veya termal genleşme ve soğuk büzülmenin neden olduğu bağlantı sızıntısını önler.

Doğru soğuk durum ayarı: Üretici, ön sıkıştırma ayarını kesinlikle kullanıcı tarafından sağlanan kurulum yüküne göre gerçekleştirir ve gösterge plakasını konumlandırma blokları aracılığıyla teorik soğuk durum çalışma konumunda sabitleyerek, yerinde kurulum sırasında yayın geçici olarak sert bir durumda olmasını sağlar ve inşaat sırasında kazara stresten kaçınır.

Sezgisel çalıştırma ve bakım izleme: Harici yer değiştirme gösterge plakası tasarımı, işletme ve bakım personelinin, boru hattı normal çalışmaya başladıktan sonra çalışma yükü altında yay desteğinin yer değiştirmesinin tasarımla tutarlı olup olmadığını sezgisel olarak kontrol etmesine olanak tanıyarak önleyici bakımı kolaylaştırır.

Sıkı Kalite Kontrol ve Kurulum Özellikleri

Her Ürün Sevkiyattan Önce Kapsamlı Şirket İçi Testlere tabi tutulur

Şirket İçi Test Kapsamları

Boyutsal ve görsel muayene, PMI (Pozitif Malzeme Tanımlaması), sertlik testi, MT/PT tahribatsız muayene (varsa), yük yer değiştirme eğrileriyle yay yükü testi ve kaplama kalınlığı ölçümü. Fabrika Test Raporları (FTR) ve Malzeme Test Raporları (MTR) sağlanmaktadır.

Not: Kurum İçi Testler, ILAC Akreditasyonlu Üçüncü Taraf Testleri Değildir

Üçüncü taraf tanıklı testler veya laboratuvar testleri isteğe bağlı, ayrıca teklif edilen bir hizmet olarak mevcuttur.

İsteğe Bağlı Üçüncü Taraf Denetim Hizmetleri (Ayrıca Alıntılanmıştır)

1. Malzeme Testi

Kimyasal bileşim analizi, çekme testi, Charpy düşük sıcaklık darbe testi ve sertlik testi.

2. Kaynak NDT'si

Manyetik Parçacık Testi (MT), Sıvı Penetrant Testi (PT), Ultrasonik Test (UT) ve Radyografik Test (RT).

3. Yay Yükü Performans Testi

Yük-deplasman eğrileri dahil.

4. Sıcak Daldırma Galvanizleme / Epoksi Kaplama Korozyona Karşı Koruma Muayenesi

5. Tanıklı Test, Fabrika Gözetimi ve Sevkiyat Öncesi Denetim (PSI)

Avantajlarımız

LISEGA Uluslararası Boru Destek Sistemiyle Karşılaştırıldı

Ürün yükleme doğruluğumuz, test standartlarımız ve dokümantasyon sistemlerimiz, LISEGA uluslararası boru destek sistemiyle karşılaştırılmaktadır.

Bizi Farklı Kılan Nedir?

Sadece ürünün kendisini tedarik eden standart yerli üreticilerin aksine, her yay ünitesinde bir yük-deplasman eğrisi sağlıyoruz. Ayrıca üçüncü taraf SGS testlerini ve tanıklı denetimleri kolaylaştırıyoruz ve yurtdışı projeler için PE/CPE mühendisleri tarafından belge incelemelerini destekliyoruz.

Neden Tianshun Termik Santrali Değişken Yay Desteğini Seçmelisiniz?

Termik enerji projelerinde zengin deneyim: Ürünler, yurtiçinde ve yurtdışında termik santrallerin buhar-su boru hatları ve kazan ekipmanı askı sistemlerinde yaygın olarak kullanılmaktadır ve çoklu ünite başlatma ve kapatma döngüleri testlerine dayanmıştır.

Özelleştirilmiş mühendislik desteği: Boru hattı stres hesaplamasından, tip seçimine ve eşleştirmeden yerinde kurulum rehberliğine kadar tam süreçli teknik hizmetler sunarak her desteğin çalışma koşullarına doğru şekilde uymasını sağlıyoruz.

İstikrarlı tedarik zinciri teslimatı: Jiangsu üssümüzdeki otomatik üretim hatlarına ve eksiksiz test ekipmanlarına güvenerek, büyük hacimli termal enerji projeleri için malzemelerin zamanında ve yüksek kalitede teslim edilmesini sağlıyoruz.

Tam yaşam döngüsü desteği: Özel proje dosyaları oluşturuyoruz ve kapatma bakımı sırasında durum değerlendirmesi ve değiştirme rehberliği sağlıyoruz, böylece enerji santrallerinin işletme ve bakım risklerini azaltıyoruz.
