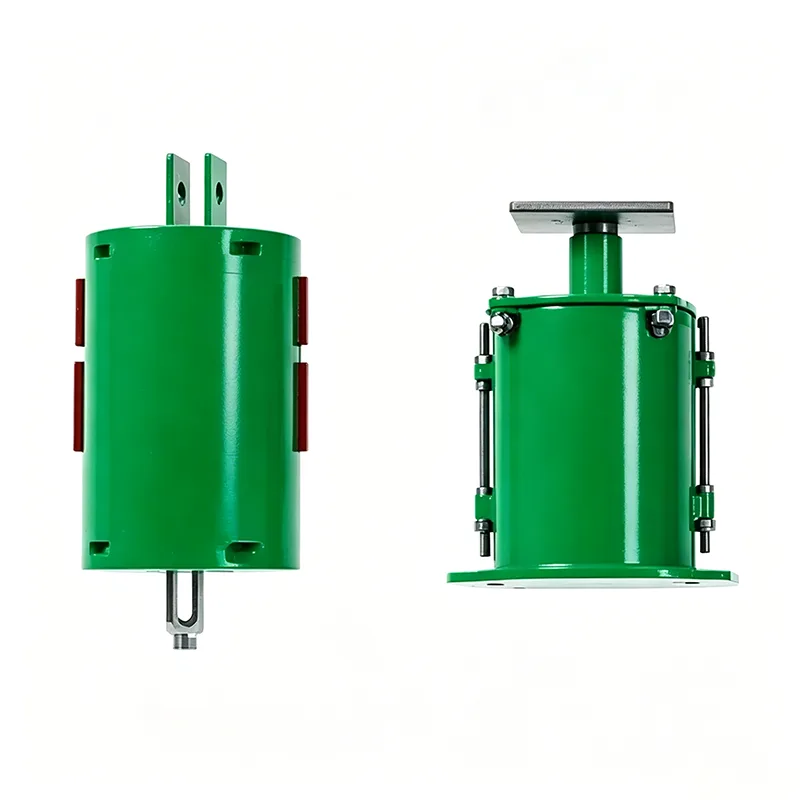

Endüstriyel Yaylı Askı

Endüstriyel Yaylı Askı, endüstriyel boru sistemleri için özel bir destek cihazıdır. Boru hatlarının ölü ağırlığını taşıyacak, termal genleşme ve daralmanın neden olduğu yer değiştirmeyi telafi edecek ve mekanik titreşimi izole edecek şekilde tasarlanmıştır. Yangzhou Tianshun Piping, 2012 yılından bu yana bu tür ürünlerin Ar-Ge ve üretimine odaklanmıştır. Geçtiğimiz 14 yılda, dünya çapında yüksek standartlı endüstriyel projelerde yaygın olarak benimsenen 500.000'den fazla set ürettik. Ürünlerimiz uluslararası standartlara tam olarak uygun olarak üretilmekte olup, farklı çalışma koşullarına uyacak şekilde hem standart hem de özelleştirilmiş çözümler sunmaktadır.

Bu şekil, ürünün yük taşıma doğruluğunu ve operasyonel güvenilirliğini doğrulamak için temel yük ve yer değiştirme parametreleri dahil olmak üzere değişken bir yay desteğinin/askısının yük yer değiştirme performans eğrisini gösterir.

Her ünite sevkiyattan önce yük kalibrasyonuna ve performans testine tabi tutulur. Ayar yükü sapması, ANSI/MSS‑SP‑58‑2018 uluslararası standardının yanı sıra NB/T47039‑2013 ile uyumlu olarak ±%5 dahilinde kontrol edilir.

Ürünler enerji, petrokimya ve diğer endüstriyel boru sistemlerine yönelik teknik gereksinimleri karşılar. MSS‑SP‑58‑2018 uyarınca, değişken yay üniteleri için izin verilen maksimum yük değişkenliği, tam çalışma hareketi dahilinde çalışma sıcak yükünün %25'ini aşmayacaktır.

Çalışma Prensibi

Yayların elastik özelliklerinden yararlanan Endüstriyel Yaylı Askı, boru hatları dikey yer değiştirme ürettiğinde sabit bir destek kuvveti sağlar. Boru hatları sıcaklık değişimleri nedeniyle genişlediğinde veya daraldığında, yaylar buna göre gerilir ve sıkışır. Bu, boru hattı yüklerinin bina yapılarına eşit şekilde iletilmesini sağlar ve katı kısıtlamaların neden olduğu gerilim yoğunlaşmasından kaynaklanan boru kopmasını ve ekipman hasarını önler. Bu arada yayların sönümleme etkisi, pompalar, kompresörler ve diğer ekipmanlar tarafından üretilen titreşimi etkili bir şekilde emer ve gürültü iletimini azaltır.

Ürün Teknik Özellikleri

Değişken Yaylı Askı Teknik Tablosu	Örnek

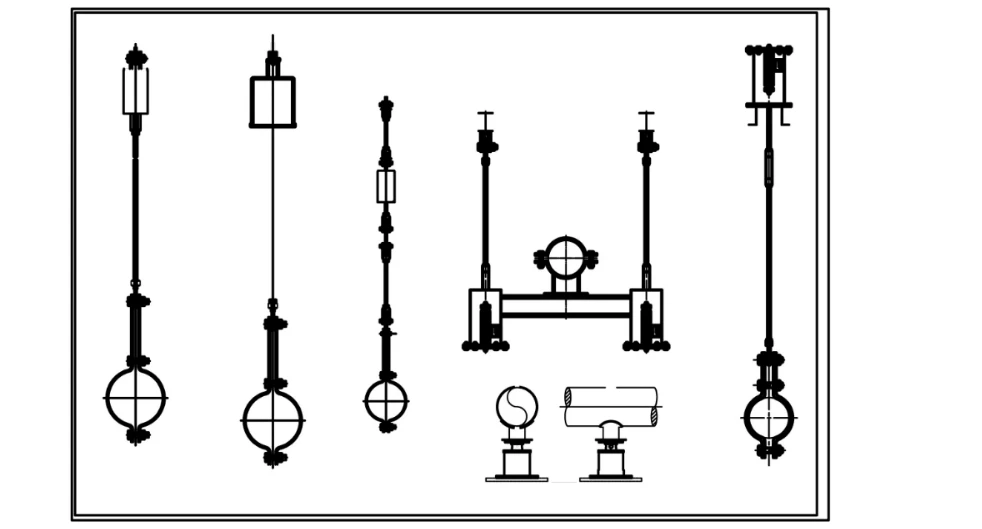

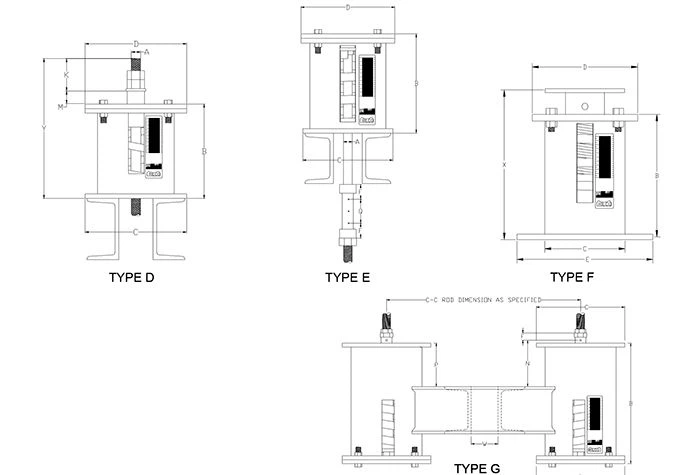

Askı Tipi / Konfigürasyonu	A, B, C, D, E, F, G yazın
Yay Boyutu / No.	0 - 22 numara
Seyahat Aralığı	30mm, 60mm, 90mm, 120mm 180mm
Çalışma Yükü	0,2 kN - 400 kN
Kurulu Yük (Soğuk Yük)	kN / kgf
Çalışma Yükü (Sıcak Yük)	kN / kgf
Hareket Yönü	Yukarı / Aşağı
Değişkenlik (%)	≤ %25 (Standart)
Yüzey İşlem	Sıcak Daldırma Galvaniz/Boyalı
Muhafaza Malzemesi	Karbon Çelik (Q235/Q355)

Temel Özellikler

▶  Yüksek yük doğruluğu: Her ünite teslimattan önce yük kalibrasyonuna tabi tutulur ve yük hatası ±%5 dahilinde kontrol edilir.

▶  Mükemmel yorulma direnci: Tüm yaylar, kalıcı deformasyon veya kırılma olmaksızın 100.000 döngü yorulma testinden geçmiştir.

▶  Yüksek güvenlik faktörü: Tasarım güvenlik faktörü 1,5'tan az değildir ve zorlu çalışma koşullarında güvenilir performans sağlar.

▶  Üstün korozyon önleme performansı: Sıcak daldırma galvanizleme veya epoksi çinko açısından zengin kaplama ile kaplanmıştır, kıyı bölgeleri ve kimya tesisleri gibi aşındırıcı ortamlar için uygundur.

▶  Görsel izleme: Sahada kolay kurulum ve operasyonel inceleme için anlaşılır yer değiştirme ölçekleriyle donatılmıştır.

Performans Karşılaştırması

Karşılaştırma Öğeleri	Piyasadaki Sıradan Ürünler	Tianshun Endüstriyel Yaylı Askı
Yay Malzemesi	Sıradan karbon çeliği	60Si2MnA / 50CrVA yay çeliği
Isıl İşlem Prosesi	Tek söndürme	Üç aşamalı ısıl işlem (Su Verme + Temperleme + Stabilizasyon işlemi)
Yük Toleransı	±%10 ~ ±%15	±%5 dahilinde
Yorgunluk Ömrü	30.000 döngü	100.000'den fazla döngü
Yüzey İşlem	Sıradan boya kaplama	Sıcak daldırma galvanizleme / Epoksi çinko açısından zengin astar + son kat
Muayene Standardı	Numune alma denetimi	%100 tam denetim

Uygulama Senaryoları

Endüstriyel Yaylı Askı, sıcaklık dalgalanmalarına ve titreşime maruz kalan tüm endüstriyel boru sistemlerine uygulanabilir. Aşağıdaki senaryolarda son derece iyi performans gösterir:

▶  Petrol arıtma üniteleri için yüksek sıcaklık ve yüksek basınçlı proses boru hatları

▶  Enerji santrallerinin ana buhar boru hatları ve besleme suyu boru hatları

▶  LNG alım terminalleri ve gazlaştırma tesislerindeki kriyojenik boru hatları

▶  Kimya ve ilaç fabrikalarında aşındırıcı ortamları taşıyan boru hatları

▶  Kentsel merkezi ısıtma ağlarının ana ana boru hatları

▶  Demir ve çelik metalurji tesislerinde gaz ve oksijen boru hatları

Kalite Güvence Sistemi

Her Ürün Sevkiyattan Önce Kapsamlı Şirket İçi Testlere tabi tutulur

Şirket İçi Test Kapsamları

Boyutsal ve görsel muayene, PMI (Pozitif Malzeme Tanımlaması), sertlik testi, MT/PT tahribatsız muayene (varsa), yük yer değiştirme eğrileriyle yay yükü testi ve kaplama kalınlığı ölçümü. Fabrika Test Raporları (FTR) ve Malzeme Test Raporları (MTR) sağlanmaktadır.

Not: Kurum İçi Testler, ILAC Akreditasyonlu Üçüncü Taraf Testleri Değildir

Üçüncü taraf tanıklı testler veya laboratuvar testleri isteğe bağlı, ayrıca teklif edilen bir hizmet olarak mevcuttur.

İsteğe Bağlı Üçüncü Taraf Denetim Hizmetleri (Ayrıca Alıntılanmıştır)

1. Malzeme Testi

Kimyasal bileşim analizi, çekme testi, Charpy düşük sıcaklık darbe testi ve sertlik testi.

2. Kaynak NDT'si

Manyetik Parçacık Testi (MT), Sıvı Penetrant Testi (PT), Ultrasonik Test (UT) ve Radyografik Test (RT).

3. Yay Yükü Performans Testi

Yük-deplasman eğrileri dahil.

4. Sıcak Daldırma Galvanizleme / Epoksi Kaplama Korozyona Karşı Koruma Muayenesi

5. Tanıklı Test, Fabrika Gözetimi ve Sevkiyat Öncesi Denetim (PSI)

Avantajlarımız

LISEGA Uluslararası Boru Destek Sistemiyle Karşılaştırıldı

Ürün yükleme doğruluğumuz, test standartlarımız ve dokümantasyon sistemlerimiz, LISEGA uluslararası boru destek sistemiyle karşılaştırılmaktadır.

Bizi Farklı Kılan Nedir?

Sadece ürünün kendisini tedarik eden standart yerli üreticilerin aksine, her yay ünitesinde bir yük-deplasman eğrisi sağlıyoruz. Ayrıca üçüncü taraf SGS testlerini ve tanıklı denetimleri kolaylaştırıyoruz ve yurtdışı projeler için PE/CPE mühendisleri tarafından belge incelemelerini destekliyoruz.

Destek Hizmetleri

▶  Ücretsiz teknik seçim hizmeti: Boru hattı parametrelerine ve gerçek çalışma koşullarına göre profesyonel askı seçimi ve hesaplaması sağlıyoruz.

▶  Özelleştirilmiş tasarım: Özel yük, yer değiştirme veya sınırlı kurulum alanı gereksinimleri için standart dışı tasarım.

▶  Yerinde teknik destek: Yerinde kurulum ve devreye alma işlemlerine rehberlik etmek üzere profesyonel mühendisler gönderilebilir.

▶  Uzun vadeli yedek parça tedariği: Yedek parça taleplerine hızlı destek sağlamak için iyi donanımlı bir yedek parça depomuz var.

Endüstriyel Yaylı Askıya ait daha fazla teknik parametre veya özelleştirilmiş çözümler için lütfen satış ekibimizle iletişime geçerek detaylı belgeler edinin.
