Boru Hattı Yük Desteği ve Kayma Yer Değiştirmesi İçin Aşınmaya Dirençli Boru Pabuçları Destekleri

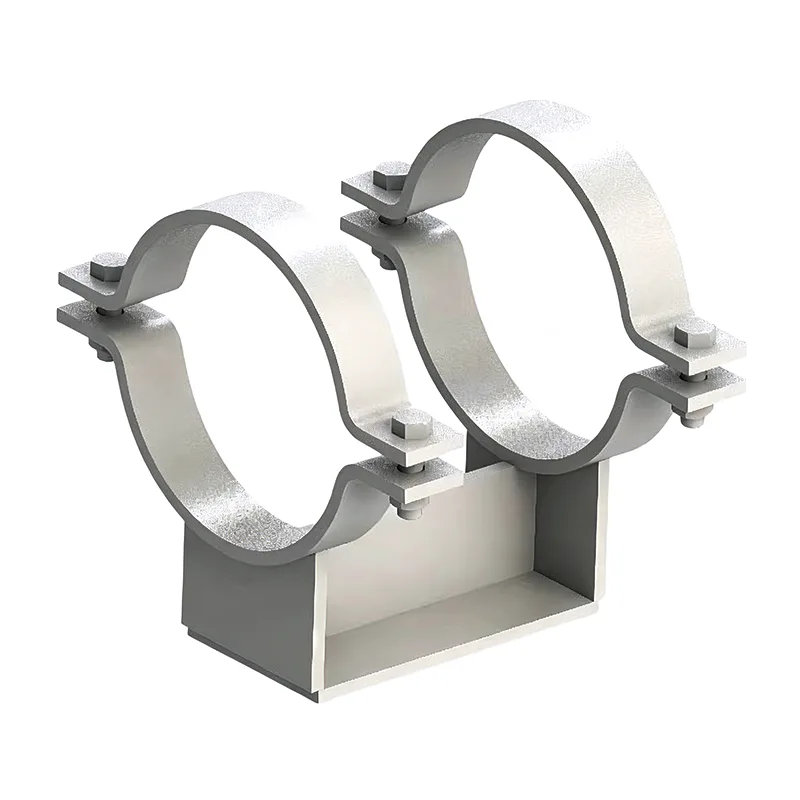

Boru pabucu, orada olmadığı sürece kimsenin fark edemeyeceği bileşenlerden biridir. Bir borunun tabanına kaynaklanmış olarak oturur, yükü yapısal bir kirişe veya T-direğe yayar ve genellikle termal döngüler sırasında borunun eksenel olarak hareket etmesine olanak tanıyan kayan yüzey sağlar. Şu tarihte:Tianshun, proses hatları, buhar başlıkları, kriyojenik borular ve aradaki her şey için her yıl binlerce boru pabucu üretiyoruz. Sektörde geçirdiğim 14 yılın ardından, iyi tasarlanmış bir boru pabucunun sadece ağırlık tutmaktan daha fazlasını yaptığını öğrendik: boru kaplamasını korur, yalıtımın sürekliliğini korur ve noktasal yüklerin boru duvarına zarar vermesini önler.

Boru Pabuçları Destekleri daha geniş olanın bir parçasıdırboru destekleriaile, ancak kendi tasarım dikkatlerini garanti edecek kadar farklılar. Basit bir kelepçe veya askı çubuğu dikey ölü ağırlığı idare ederken, bir boru pabucu temas arayüzünü yönetir. Bu arayüz hızla karmaşıklaşır; yüksek sürtünme boruda gerilime neden olabilir, yetersiz yükseklik izolasyonu ezebilir ve yanlış malzeme galvanik korozyona yol açabilir. Düzenli olarak aşağıdakilerle birlikte çalışan boru pabuçları tedarik ediyoruz:bahar askılarıyukarıda veya termal yalıtımın kritik olduğu soğuk hatlarda ön yalıtımlı boru destekleri ile.

Yüksek yüklü kayar uygulamalar için paslanmaz çelik destek plakası üzerinde bağlı PTFE de sağlayabiliriz. Yağlanmış PTFE için sürtünme katsayısı tipik olarak 0,05 ile 0,10 arasındadır; bu, çoğu boru stres mühendisinin esneklik analizinde kullandığı değerdir.

Uyduğumuz Standartlar

Boru pabuçları, tüm ürün yelpazemize uyguladığımız aynı boru destek standartlarına göre üretilmiştir:

ANSI/MSS SP‑58 – Boru desteklerinin malzemeleri ve tasarımı

ASME B31.3 / B31.1 – Proses ve güç boruları

EN 1090 – Yapısal çelik imalat (CE işaretli projeler için)

GB/T 17116 – Boru destekleri için Çin standardı

Fabrika kalite sistemimiz ISO 9001:2015 sertifikalıdır ve her ayakkabı partisi için tam EN 10204 3.1 malzeme sertifikası sağlayabiliriz.

Sıkça Sorulan Sorular

S1: Boru pabucumun yüksekliği ne kadar olmalı?

Pabuç yüksekliği, yalıtım kalınlığı artı 10-25 mm'lik açıklık ile belirlenir. Örneğin, 100 mm mineral yün izolasyonlu bir boru, izolasyonun destek çeliğinden uzak tutulması için tipik olarak 120-125 mm pabuç yüksekliğine ihtiyaç duyacaktır. Bize boru boyutunu ve yalıtım planını verirseniz bunu boru özelliklerinize göre hesaplayacağız.

S2: Ayakkabıda ne zaman PTFE kayar plakaya ihtiyacım olur ve ne zaman karbon çeliği tabana kaynak yapabilirim?

Borunun termal genleşme altında eksenel olarak hareket etmesi bekleniyorsa, PTFE veya cilalı paslanmaz kayma yüzeyi sürtünmeyi ve bunun sonucunda ekipman nozülleri üzerindeki reaksiyon yüklerini azaltır. Sabit veya bağlantı noktalarının kayar plakaya ihtiyacı yoktur. Boru stres raporunuz size hangi desteklerin kayar, hangilerinin sabit olduğunu söyleyecektir.

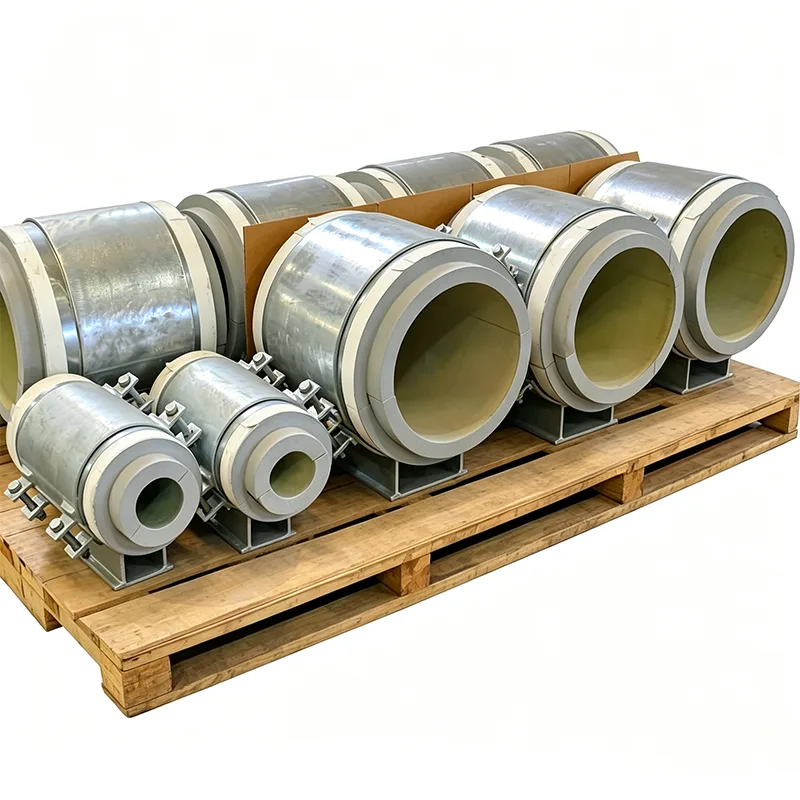

S3: Kriyojenik hizmet için ön yalıtımlı boru pabuçları tedarik edebilir misiniz?

Evet. Çelik seleye sert köpük veya hücresel cam yalıtım bloğu yapıştırılmış ayakkabılar üretiyoruz. Taban plakası yalıtımın altına uzanır ve tüm düzenek soğuk transferi ve yoğuşmayı önleyecek şekilde tasarlanmıştır. Bunlar genellikle LNG, etilen ve soğutulmuş su hatları için belirtilir.

S4: Özel boru pabuçları için teslimat süreniz nedir?

PTFE içermeyen basit karbon çeliği ayakkabılar: 12–18 gün. Bağlı PTFE pedli veya paslanmaz çelik donanıma sahip ayakkabılar: 20–25 gün. 24" veya daha büyük borular için geniş çaplı pabuçlar biraz daha uzun sürebilir. Kesin programı teklifiniz ile teyit edeceğiz.

S5: Çizimlere mi ihtiyacınız var yoksa ayakkabıyı temel verilerden tasarlayabilir misiniz?

İkisi de çalışıyor. Standart bir ayakkabı çiziminiz varsa, ona göre imalat yaparız. Yalnızca boru boyutunuz, yalıtım kalınlığınız ve yükünüz varsa onayınız için bir tasarım önerebiliriz; standart konfigürasyonlar için mühendislik ücreti yoktur.

Her Ayakkabıda Kalite Kontrol

Boru pabucu basit görünse de tutarlı bir kalite kontrol süreci yürütüyoruz:

Isı numaralarına ve değirmen sertifikalarına göre malzeme kontrolü

Boru dış çapına doğru oturmayı sağlamak için eyer yarıçapının boyutsal doğrulaması

Gerektiğinde PT veya MT ile kaynak görsel muayenesi mevcuttur

PTFE pedlerde bağ bütünlüğü kontrolü (dokunma testi ve görsel)

Son boyut kontrolü – yükseklik, taban plakası düzlüğü, cıvata deliği aralığı

Kaplama denetimi

Her ayakkabı veya ayakkabı grubu, destek listenize çapraz referans veren benzersiz bir numarayla etiketlenir. Çizimi açmadan paketi gezdirip her parçayı izometrik olarak eşleştirebilirsiniz.

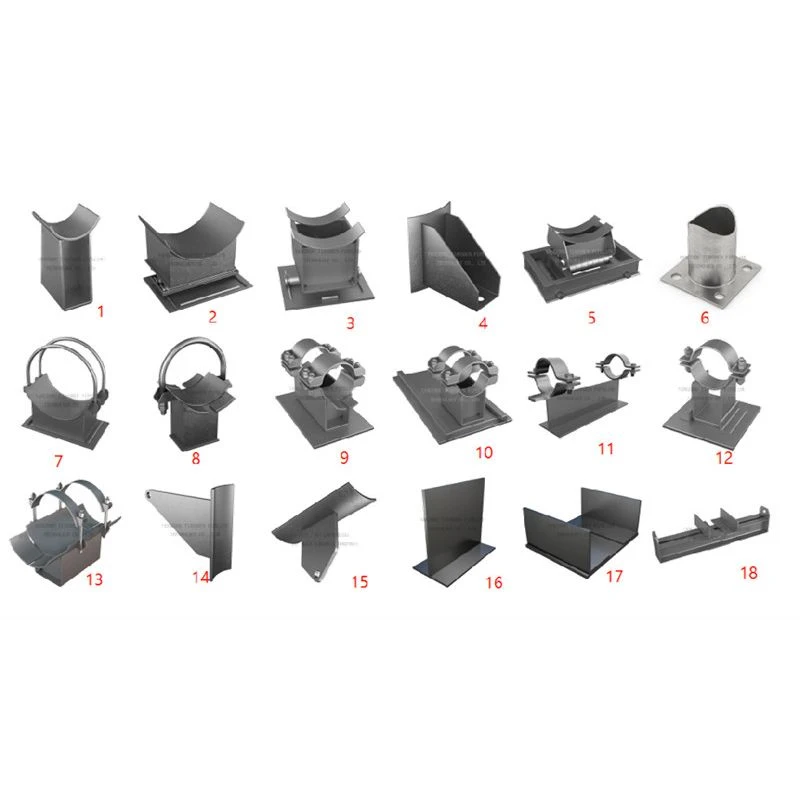

Sıklıkla Kullandığımız Özelleştirme Seçenekleri

Standart boru pabuçları bizim için bir başlangıç ​​noktasıdır. Bunları belirli işler için düzenli olarak değiştiriyoruz:

Geniş flanşlı kirişler için uzatılmış taban plakaları

Eğimli boru rafları için açılı pabuçlar

Kesmeden mevcut hatlara takmak için bölünmüş kabuk pabuçları

Fırın ve reformer boruları için yüksek sıcaklık alaşımlı eyerler (örn. P11, P22)

Kılavuzlu kayar pabuçlar için yanal durduruculu çift kayar plakalar

Şişen kaplamalı veya mineral yünlü, yangına dayanıklı ayakkabı tasarımları

Kurulum hakkında bize ne kadar fazla bilgi verirseniz, daha sonra sahada değişiklik yapılmasını önlemek için ayakkabıyı o kadar iyi uyarlayabiliriz.

Sahadan Öğrendiklerimiz

Yüksek sıcaklık hatlarında, pabuç kaynağının yerini belirlerken her zaman borunun genleşmesine izin verin. Soğuk kurulum sırasında yanlış pozisyonda kaynak yapılan bir pabuç, hat ısındığında destek çeliğinden uzaklaşabilir.

Sahada kumlama ve boyama sırasında PTFE pedlerin korunması gerekir. Genellikle onları maskeleriz, ancak site ekibine bir hatırlatmanın asla zararı olmaz.

Ayakkabı galvanizli bir yapı üzerine oturuyorsa, çinko kırılganlığını ve eşit olmayan korozyonu önlemek için paslanmaz çelik veya PTFE temas yüzeyi tercih edilir.

Büyük, ağır duvarlı borular için, tam eyer pabucu, yükü düz çubuk pabuca göre daha iyi dağıtır ve yerel boru duvarı aşırı gerilimi riskini azaltır. Boru programını ve yükünü paylaşırsanız hızlı bir hesaplama yapabiliriz.

Boru Ayakkabıları için Neden Tianshun?

Boru pabuçları bir boru sisteminin söylenmemiş yük beygirleridir ve onlara hak ettikleri saygıyı gösteririz. Gönderdiğimiz her ayakkabı kendi çelik levha, boru ve yapısal bölüm envanterimiz kullanılarak kendi bünyemizde üretilmektedir. Bu, hammaddeden son boyaya kadar kaliteyi kontrol ettiğimiz anlamına gelir. Bu aynı zamanda bir projeye son dakikada fazladan 50 ayakkabı eklendiğinde hızlı tepki verebileceğimiz anlamına da geliyor.

Metanol tesisleri, yüzer LNG tesisleri, bölgesel ısıtma ağları ve farmasötik temiz hizmet hatları için boru pabuçları tedarik ettik. İşimizin %70'inden fazlası tekrarlanan siparişlerden geliyor çünkü ayakkabılarımız boruya uyuyor, olması gerektiği yerde kayıyor ve ilk yıl içinde paslanmıyor.

Projenizin boru pabuçlarına, ön yalıtımlı boru desteklerine veya eksiksiz bir yaylı destek ve askı paketine ihtiyacı varsa, destek planınızı veya standart çizimlerinizi bize gönderin. Fabrikaya doğrudan fiyat teklifi, rekabetçi fiyatlandırma ve planlayabileceğiniz bir teslimat zaman çizelgesi sunacağız. Yangzhou fabrikamızı her zaman ziyaret edebilirsiniz; her ayakkabıyı çıkmadan önce tam olarak nasıl kestiğimizi, kaynakladığımızı ve bitirdiğimizi göreceksiniz.
