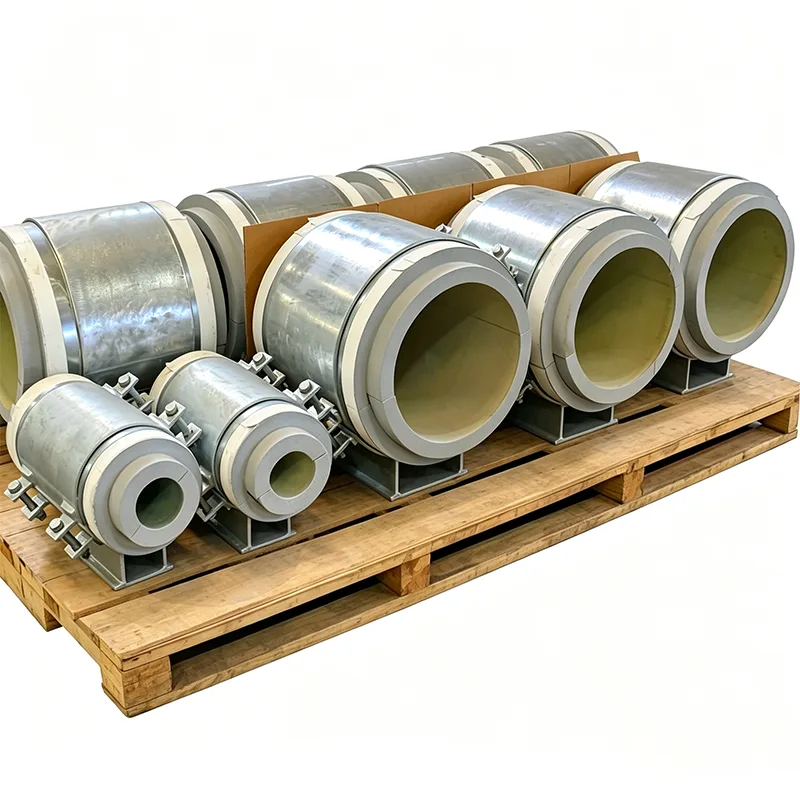

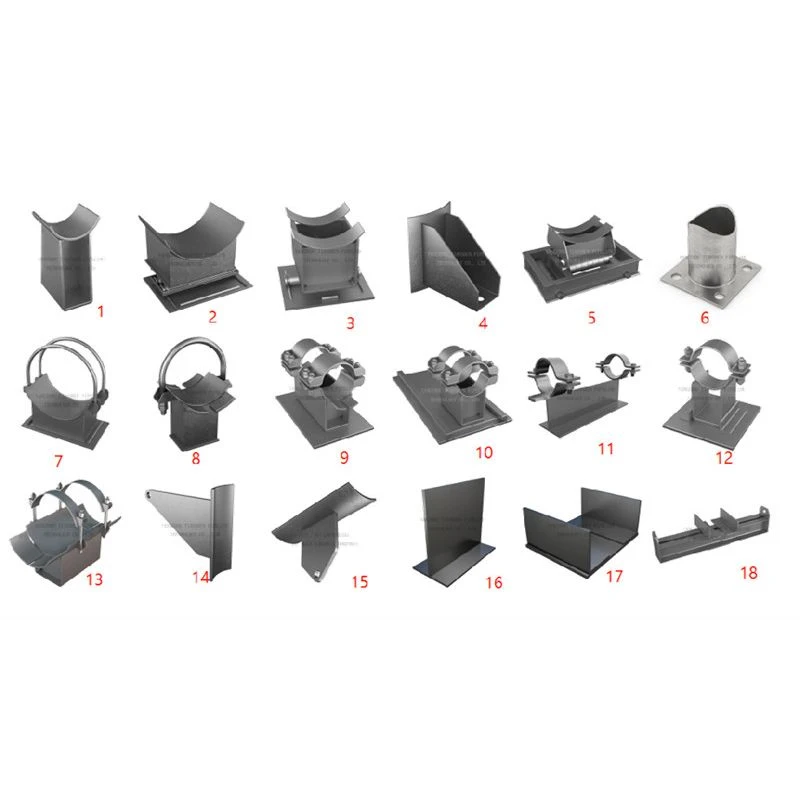

Soğuk Ayakkabı Yalıtımlı Boru Destekleri

Bir boru sıfırın altındaki sıcaklıklarda ortam taşıdığında, destekleyici yapı ile metal-metal arasındaki her temas termal bir kısa devreye dönüşür. Soğuk çelikten aşağıya doğru ilerleyerek destek kirişini soğutur ve havadaki nemi çeker. Sonuç olarak yapı üzerinde buzlanma, su damlaması ve borunun kendisi herhangi bir sorun belirtisi göstermeden çok önce desteği zayıflatabilecek korozyon meydana gelir. Soğuk ayakkabı bu olaylar zincirini kaynağında durdurur.

Yangzhou Tianshun'da 2012'den beri etilen terminalleri, amonyak soğutma tesisleri, soğutulmuş su ağları ve LNG tankı ikincil muhafaza alanları için Soğuk Ayakkabı Yalıtımlı Boru Destekleri üretiyoruz. Çalışma prensibi değişmedi: soğuk boru ile sıcak çelik arasına termal olarak dirençli ancak yapısal olarak sert bir blok yerleştirin. Mühendislik sorunu ve beş yıl boyunca çalışan bir soğuk ayakkabı ile otuz yıl boyunca dayanabilen bir soğuk ayakkabı arasındaki fark, bu bloğun nasıl muhafaza edildiği, mühürlendiği ve belirli soğuk servis koşullarıyla nasıl eşleştirildiğidir.

Soğuk Ayakkabı Termal Yolu Nasıl Keser?

Soğuk bir boru, konturlu metal bir beşiğin içinde duruyor, ancak beşiğin çeliğine doğrudan temas etmiyor. Bunun yerine borunun ağırlığını yüksek yoğunluklu bir yalıtım bloğu taşıyor. Bu blok sadece termal iletkenliği nedeniyle değil, aynı zamanda en düşük çalışma sıcaklığındaki basınç dayanımı nedeniyle de seçilmiştir. -196°C'ye kadar olan uygulamaların çoğunda hücresel cam veya yüksek yoğunluklu PIR kullanıyoruz. Blok, borunun dış çapını bir yüzüne, pabucun taban plakasını ise diğer yüzüne sığacak şekilde işlenerek tam yüzey teması sağlanır ve noktasal yükleme olmaz.

Soğuk Ayakkabı Yalıtımlı Boru Desteklerinin yan duvarları yalıtım bloğunu dört taraftan da çevreler. Bu iki şey yapar: Yanal boru hareketi altında bloğun kaymasını önler ve yalıtımı mekanik hasardan korur. Bloğun altındaki çelik taban plakası, yapıya giden tek yük yoludur ve blok sürekli bir katı katman olduğundan, metalden boruya doğrudan iletim yolu yoktur; soğuk köprü kırılmıştır.

Uzun Süre Nemi Dışarıda Tutmak

Soğuk bir boruda buhar bariyerindeki herhangi bir boşluk yoğuşma noktası haline gelir. Su birikir, donar ve genişler, sonunda yalıtımı içeriden tahrip eder. Soğuk ayakkabı tasarımımız bunu üç şekilde ele alıyor:

Yalıtım bloğunun kendisi kapalı hücrelidir ve dış ceket hasar görse bile çok düşük su buharı geçirgenliği sunar.

Ayakkabı gövdesinin etrafında sürekli bir metal mantolama profili sağlıyoruz. Boru izolasyonu üzerine sahada uygulanan buhar bariyeri, bu cekete doğrudan yapıştırıcı veya bantla yapıştırılarak kesintisiz bir zarf oluşturulabilir.

Dış mekan kurulumları veya yıkanma alanları için, ayakkabı yan duvarı ile arayüzdeki boru yalıtım ceketi arasına bir miktar esnek dolgu macunu uygulayarak ikincil bir nem bariyeri ekliyoruz.

Düşük Sıcaklıklarda Dayanıklı Kalan Malzemeler

Soğuk ayakkabının yapısal çelik parçaları soğukta kırılgan hale gelmemelidir. Standart yapısal karbon çeliği donma noktasının çok üzerinde çentik tokluğunu kaybeder. Soğuk ayakkabı gövdeleri ve taban plakaları için şunları kullanıyoruz:

-46°C'ye kadar olan hizmetler için düşük sıcaklık karbon çeliği (ASTM A350 LF2 veya eşdeğeri).

Karbon çeliğinin kırılgan olacağı -196°C'ye kadar kriyojenik uygulamalar için östenitik paslanmaz çelik (304L, 316L).

Tüm yük taşıyan çelikler, EN 10204 Tip 3.1 sertifikasında tasarım minimum sıcaklığında Charpy darbe testi değerleriyle birlikte gelir. Cıvatalama A320 L7 veya paslanmazdır ve gövde malzemesine uyacak şekilde seçilmiştir.

Soğuk Büzülmeyi Karşılayan

Soğuk bir boru büzülür. Ortam sıcaklığından -162°C'ye kadar soğutulan 20 metrelik paslanmaz çelik hat, 30 milimetreden fazla küçülür. Soğuk ayakkabının yapıya sağlam bir şekilde sabitlenmesi durumunda bu hareket, eksenel gerilim olarak boru duvarına aktarılır. Bunu, düşük sürtünmeli bir kayar plakayı soğuk ayakkabının tabanına entegre ederek hallediyoruz. Yalıtım bloğunun alt tarafına veya taban plakasının üstüne cilalı paslanmaz çelik bir levha yapıştırılır ve karşı yüzeye PTFE veya grafit emdirilmiş bir ped bağlanır. Pabuç daha sonra termal kırılmayı korurken boruyla birlikte kayabilir. Kayma yüzeyi, bir güvenlik payı ile soğuktan ortama geçiş aralığının tamamını barındıracak şekilde boyutlandırılmıştır.

Soğuk Ayakkabı Siparişinizin Yanında Neler Gelir?

Gönderdiğimiz her Soğuk Ayakkabı Yalıtımlı Boru Desteği, EPC denetim gereksinimlerini karşılayan bir belge paketi ile desteklenmektedir:

Düşük sıcaklıkta darbe testi raporlarıyla birlikte tüm çelik parçalar için EN 10204 Tip 3.1.

Tasarım soğuk sıcaklığında termal iletkenliği ve basınç dayanımını gösteren yalıtım bloğu veri sayfaları.

Blok kalınlığını, pabuç ofsetini (varsa) ve taban plakası boyutlarını doğrulayan boyutsal raporlar.

Varsa, sürtünme testi sertifikalarının kayar plaka katsayısı.

Uygulamalar

Terminallerde ve sıvılaştırma tesislerinde LNG ve NGL boru destekleri

Etilen, propilen ve sıvı amonyak depolama ve transfer hatları

Bölgesel soğutma ve veri merkezlerinde soğutulmuş su ve tuzlu su boru rafları

Gıda işleme ve soğuk depolama tesislerindeki soğutma hatları

Hava ayırma ünitelerindeki kriyojenik boru galerileri

Neden Soğuk Ayakkabılar için Tianshun?

Soğuk ayakkabı, büyük bir etkiye sahip küçük bir bileşendir. Başarısız olması durumunda tüm yalıtım sistemi tehlikeye girer ve ortaya çıkan buz, boru raflarına aşırı yük bindirebilir. Mühendislerimiz standart bir blok seçip uyacağını umarlar; boru boyutunuzu, yalıtım özelliklerini, tasarım sıcaklığınızı ve yapısal yüklerinizi çapraz kontrol ederler ve ardından yalıtım kaplamasını ödün vermeden koruyan bir pabuç yapılandırırlar. Müşterilerimizin %70'inden fazlası tekrar sipariş veriyor çünkü aldıkları soğuk ayakkabıların ilk bekleme süresinden son bekleme süresine kadar tam olarak hesaplandığı gibi performans göstereceğini biliyorlar.

SSS

S: Soğuk ayakkabılarınızın dayanabileceği en düşük sıcaklık nedir?

C: LNG ve sıvı nitrojen için -196°C'ye kadar. Sıvı helyum için özel malzemeler kullanıyoruz; ekibimizle iletişime geçin.

S: Mevcut yalıtım özelliklerimizi ve buhar bariyeri ayrıntılarımızı eşleştirebilir misiniz?

C: Evet. Yalıtım bloğunu borunun dış çapına ve yalıtım kalınlığına göre işliyoruz ve ceket sızdırmazlık arayüzünü kaplama tipinize göre yapılandırabiliyoruz.

S: Ayrı bir kayar plaka mı takmam gerekiyor yoksa bu plaka ayakkabının içine mi yerleştirilmiş?

C: Kayar plakayı imalat sırasında entegre edebiliriz. Hem termal kesmeyi hem de eksenel hareketi gerçekleştiren tek bir düzeneğe sahip olursunuz.

Soru: Ayakkabının metal kısımlarında buz oluşmasını nasıl önlersiniz?

C: Soğuk çelik yüzeyler, ayakkabı gövdesi üzerinde sürekli olarak uzanan sahada uygulanan yalıtım ve kaplama ile ortam havasından izole edilir. Sızdırmazlık profillerini sağlıyoruz; saha ekibi kenarları kapatıyor.
