TianshunEndüstriyel boru hattı bileşenleri ve malzemeleri üreticisiMmetal Körüklü Kompansatörtermal genleşmeyi karşılamak, boru hattı hareketini absorbe etmek ve zorlu endüstriyel koşullar altında güvenilir çalışmayı desteklemek için tasarlanmış çözümler. Mühendisler uygun körük malzemesini, hareket konfigürasyonunu ve basınç değerini seçerek aşırı boru stresini azaltabilir, bağlı ekipmanı koruyabilir ve endüstriyel boru sistemlerinin uzun vadeli performansını iyileştirebilir.

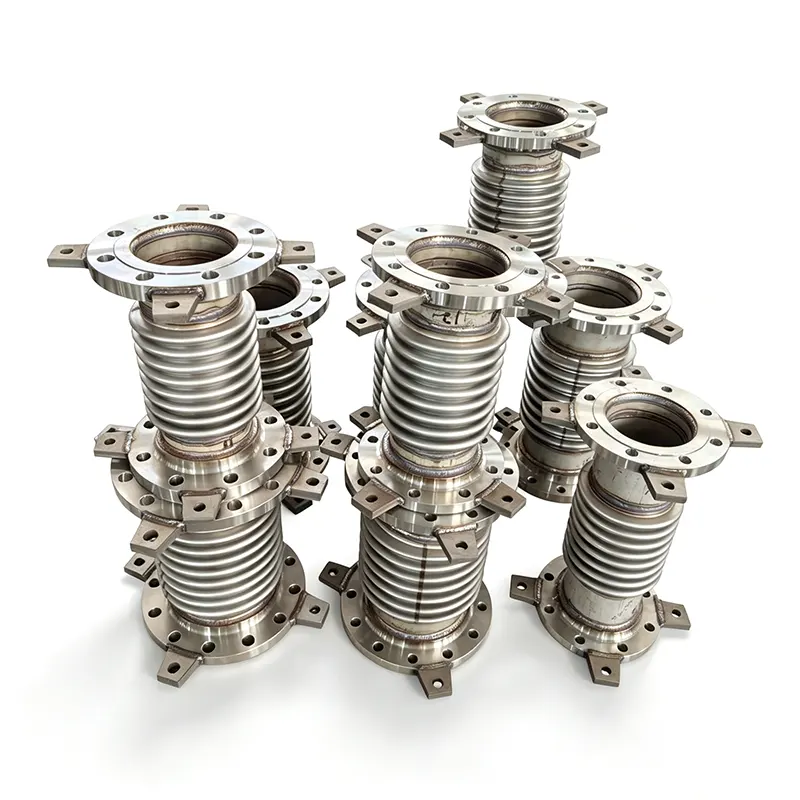

Metal körüklü genleşme derzi, sıcaklık dalgalanmalarının, mekanik yer değiştirmenin ve seçilen çalışma yüklerinin neden olduğu boyut değişikliklerini telafi eden esnek bir boru bileşenidir. Oluklu metalik körükleri, tasarıma bağlı olarak eksenel, yanal veya açısal hareketi karşılayabilir. Yaygın uygulamalar arasında enerji üretimi, petrokimya işleme, bölgesel ısıtma, su arıtma ve endüstriyel üretim yer alır. Doğru bağlantıyı seçmek, çalışma basıncı, sıcaklık, sıvı uyumluluğu, hareket gereksinimleri, yorulma ömrü ve kurulum koşullarının dikkatli bir şekilde değerlendirilmesini gerektirir. Bu kılavuz, metal körüklü genleşme bağlantılarının nasıl çalıştığını açıklar, ortak konfigürasyonları karşılaştırır, malzeme seçimiyle ilgili hususları ana hatlarıyla belirtir ve endüstriyel alıcıların Tianshun gibi nitelikli bir tedarikçiyle görüşmesi gereken kalite kontrollerini vurgular.
Metal körüklü genleşme derzi, gerekli basınç sınırını korurken hareketi karşılamak için bir boru sistemine monte edilen esnek bir konektördür. Birincil bileşeni, bir dizi olukla oluşturulan ince duvarlı metalik körüktür. Bu oluklar, borunun tamamının serbestçe hareket etmesini gerektirmeden kontrollü deformasyona izin verir.
Termal yer değiştirmeyi çevredeki bileşenlere aktaran sert bir boru bağlantısından farklı olarak, uygun şekilde tasarlanmış bir genleşme derzi, hareket için belirlenmiş bir konum sağlar. Bu, boru ankrajlarına, desteklere, pompalara, vanalara ve ısı eşanjörlerine iletilen yüklerin yönetilmesine yardımcı olur.
Tipik bir montaj şunları içerebilir:
Uygun yapı boru düzenine, çalışma ortamına ve mühendislik hesaplamalarına bağlıdır. Ürün bilgisi için Tianshun Metal Körüklü Kompansatör ürün sayfasını ziyaret edin.
Endüstriyel boru hatları sıcaklıkları arttığında genişler ve soğuduğunda daralır. Ekipman titreşimi, kurulum toleransları ve yapısal yer değiştirme ek harekete neden olabilir. Bu değişiklikler uygun şekilde yerine getirilmezse boru sistemi ve bağlı ekipman üzerindeki baskıyı artırabilir.
Kıvrımlı körük, tasarlanan hareket sınırları dahilinde elastik olarak deforme olur ve yer değiştirmenin belirli bir kısmını emer. Eklem konfigürasyonuna bağlı olarak hareket, tek yönde veya birden fazla yönde gerçekleşebilir.
Basınç itişi bir diğer önemli husustur. Bir körüğün etkin alanına etki eden iç basınç, sistem tasarımı tarafından sınırlandırılması veya dengelenmesi gereken bir kuvvet oluşturabilir. Uygulamaya bağlı olarak ankrajlar, kılavuzlar, bağlantı çubukları ve basınç dengeli konfigürasyonlar gerekli olabilir.
Sonuç olarak metal körüklü genleşme bağlantısı, izole edilmiş bir aksesuar olarak ele alınmak yerine, genel boru hattı esnekliğinin ve gerilim analizinin bir parçası olarak seçilmelidir.
Metal körüklü genleşme bağlantıları, sıcak ve soğuk boru sistemlerinde hesaplanan termal yer değiştirmeyi karşılar. Bu, bağlantının doğru boyutlandırılması ve kurulması koşuluyla, kısıtlı genleşme ve daralmanın neden olduğu aşırı yüklerin azaltılmasına yardımcı olabilir.
Kontrolsüz boru yükleri pompa nozullarını, valf bağlantılarını, türbin arayüzlerini ve ısı eşanjörü bağlantılarını etkileyebilir. Düzgün tasarlanmış bir genleşme bağlantısı, boru düzeninde belirtilen harekete izin vererek bu yüklerin yönetilmesine yardımcı olabilir.
Paslanmaz çelik ve seçilmiş yüksek alaşımlı körük malzemeleri, farklı basınç, sıcaklık ve proses ortamı kombinasyonları için belirtilebilir. Uygun malzeme kalitesi, gerçek kimyasal maruziyet ve çalışma koşullarına göre doğrulanmalıdır.
Eksenel, evrensel, menteşeli, gimbal ve basınç dengeli tasarımlar, harekete uyum sağlamak için farklı yollar sunar. Bu, mühendislerin her uygulama için tek bir tasarıma güvenmek yerine bağlantı konfigürasyonunu boru düzeniyle eşleştirmesine olanak tanır.
Bu faydalar doğru mühendisliğe, malzeme uyumluluğuna, uygun desteklere ve üreticinin kurulum gereksinimlerine bağlılığa bağlıdır. Genleşme derzi, yetersiz boru desteğini veya yanlış tasarlanmış ankraj sistemini telafi edemez.
Farklı genleşme bağlantısı konfigürasyonları, farklı hareket ve basınç-itme gereksinimlerine hizmet eder. Bu farklılıkları anlamak, alıcıların uygun ürünü belirlemesine yardımcı olur.
| Ortak Tip | Birincil Hareket Yeteneği | Tipik Tasarım Hususları |
|---|---|---|
| Eksenel genleşme derzi | Eksenel sıkıştırma ve uzatma | Boru sistemini kontrol etmek için uygun ankrajlar ve kılavuzlar gerekir. |
| Üniversal genleşme derzi | Tasarıma bağlı olarak açısal kapasiteyle birlikte öncelikle yanal hareket | Bir merkez makarayla birbirine bağlanan iki körük, daha fazla hareket esnekliği sağlar. |
| Menteşeli genleşme derzi | Tanımlanmış bir düzlemde açısal hareket | Menteşe donanımı hareketi kontrol eder ve basınç itişini sınırlamaya yardımcı olur. |
| Gimbal genleşme derzi | Çoklu düzlemlerde açısal hareket | Gimbal donanımı, basınç itişini yönetirken dönüşü de kontrol eder. |
| Basınç dengeli genleşme derzi | Özel konfigürasyonuna göre hareket | Geleneksel kısıtlamanın uygun olmadığı durumlarda basınç itişini dengelemek için tasarlanmıştır. |
| Dışarıdan basınçlı genleşme derzi | Tasarıma bağlı olarak eksenel hareket | Önemli eksenel sıkıştırma kapasitesi gerektiren uygulamalar için uygun olabilir. |
Her konfigürasyonun hareket kapasitesi geometrisine, körük yapısına, basınca, sıcaklığa ve yorulma gereksinimlerine bağlıdır. Mühendisler, doğrulama olmaksızın bireysel hareket derecelerini eklemek yerine, izin verilen birleşik hareketleri doğrulamalıdır.
Malzeme seçimi korozyon direncini, sıcaklık kapasitesini, esnekliği ve yorulma performansını etkiler. Doğru spesifikasyon, işlem ortamının yanı sıra çalışma sırasında yaşanan mekanik koşulları da hesaba katmalıdır.
Tianshun'un yayınlanan ürün bilgilerinde aşağıdaki tipik seçenekler listelenmektedir. Bunlar referans aralıklarıdır ve her tasarım için eş zamanlı derecelendirmeler olarak yorumlanmamalıdır.
| Parametre | Yayınlanmış Tipik Aralık veya Seçenek | Alıcıların Neleri Onaylaması Gerekiyor? |
|---|---|---|
| Nominal çap | DN50–DN3000; daha büyük veya standart dışı boyutlar düşünülebilir | Gerçek bağlantı boyutu, yüz yüze uzunluk ve çizim gereksinimleri |
| Tasarım baskısı | PN10, PN16, PN25, PN40 | Belirtilen çalışma sıcaklığında basınç değeri |
| Tasarım sıcaklığı | -196°C ila +800°C | Seçilen malzeme ve yapı için izin verilen sıcaklık |
| Körük malzemesi | SS304, SS316L, Inconel 625 ve diğer seçenekler | Korozyon uyumluluğu ve malzeme sertifikası |
| Bağlantılar | Flanşlı veya kaynaklı uçlar | Geçerli flanş standardı, boyutları ve kaynak gereksinimleri |
| Yorgunluk ömrü | Belirtilen tasarımlar için 1.000, 3.000 veya 5.000 döngü | Gerçek hareket ve basınç koşulları altında hesaplanan çevrim ömrü |
Seçilen bağlantı için izin verilen gerçek basınç, sıcaklık ve hareket doğrulanmalıdır. Bu parametreler birbirine bağlıdır ve bir kategorideki en zorlu değer, diğer çalışma koşulları değiştiğinde otomatik olarak uygulanmaz.
Metal körüklü genleşme bağlantıları, kontrollü boru hareketinin ve güvenilir muhafazanın önemli olduğu endüstrilerde kullanılır.
Mühendisler her uygulama için sıvı bileşimini, tasarım basıncını, çalışma sıcaklığını, başlatma ve kapatma döngülerini, titreşimi ve potansiyel geçici yükleri değerlendirmelidir. Bu ayrıntılar metal körüklü bağlantının uygun olup olmadığını ve hangi konfigürasyonun belirtilmesi gerektiğini belirler.
Güvenilir bir seçim süreci doğru işletim verileriyle başlar. Yalnızca nominal boru çapına göre bir bağlantının seçilmesi, yetersiz hareket kapasitesi veya uygun olmayan basınç değeri ile sonuçlanabilir.
Tianshun standart ve özelleştirilmiş metal körüklü genleşme derzi seçenekleri sunar. Standart dışı sistemler için boru çizimlerinin ve işletme verilerinin paylaşılması, mühendislik ekibinin gerekli konfigürasyon ve spesifikasyonları değerlendirmesine yardımcı olur.
Doğru şekilde tasarlanmış bir genleşme derzi bile yanlış monte edilirse veya belirlenen sınırların dışında harekete maruz kalırsa zamanından önce arızalanabilir. Bu nedenle kurulum ve bakım, onaylanmış çizimlere ve üretici talimatlarına uygun olmalıdır.
Servis sırasında gözle görülür deformasyon, korozyon, sızıntı, olağandışı titreşim ve koruyucu bileşenlerde hasar olup olmadığını kontrol edin. Yorulma ömrünü veya hareket kapasitesini etkileyebilecek çalışma koşullarındaki değişiklikleri gözden geçirin. Denetim aralıkları servisin ciddiyetine, ekipmanın kritikliğine ve geçerli bakım programına göre belirlenmelidir.
Yüksek basınçlı, yüksek sıcaklıklı veya tehlikeli ortamlı sistemler için inceleme ve onarım, ilgili güvenlik prosedürleri uyarınca kalifiye personel tarafından gerçekleştirilmelidir. Hasar görmüş bir körük, uygun bir mühendislik değerlendirmesi yapılmadan tekrar hizmete sokulmamalıdır.
Ana amacı, boru sistemi aracılığıyla iletilen yüklerin yönetilmesine yardımcı olurken, termal genleşme, daralma veya diğer yer değiştirmelerin neden olduğu belirli boru hattı hareketini karşılamaktır.
Eksenel genleşme derzi öncelikle borunun merkez hattı boyunca sıkıştırma ve uzatmayı karşılar. Üniversal genleşme derzi, daha fazla yanal harekete uyum sağlamak için bir merkez makarayla ayrılmış iki körük elemanı kullanır ve tasarımına bağlı olarak ek açısal kapasiteye sahiptir.
Her uygulama için tek bir en iyi malzeme yoktur. SS304, SS316L, SS321, Inconel 625 ve diğer alaşımlar farklı koşullar altında uygun olabilir. Seçim sıvı uyumluluğu, sıcaklık, basınç, yorulma gereksinimleri ve üreticinin mühendislik değerlendirmesine dayanmalıdır.
Servis ömrü, hareket çevrimlerinin sayısına ve büyüklüğüne, basınca, sıcaklığa, korozyona, titreşime, kurulum kalitesine ve bakıma bağlıdır. Evrensel bir hizmet ömrü tahminine güvenmek yerine, belirtilen çalışma aralığı için bir yorulma ömrü hesaplaması talep edin.
Hayır. Genleşme derzleri genellikle uygun boru destekleri, ankrajlar ve kılavuzlara olan ihtiyacın yerini almaz. Bu bileşenler borunun ağırlığını, hizalamasını ve hareketini kontrol ederek bağlantının tasarım sınırları dahilinde çalışmasını sağlar.
Tianshun'un ürün bilgilerinde, standart dışı boyutlar ve farklı malzeme seçenekleri de dahil olmak üzere standart ve özelleştirilmiş tasarımlar açıklanmaktadır. Alıcılar, fizibiliteyi doğrulamak ve tasarıma özel bir fiyat teklifi almak için çizimler, çalışma koşulları, hareket gereksinimleri ve bağlantı ayrıntılarını sağlamalıdır.
Metal Körüklü Genleşme Bağlantısı, endüstriyel boru sistemlerinde termal hareketi karşılaması, yer değiştirmeyi yönetmesi ve bağlı ekipmanı aşırı mekanik yüklerden koruması gereken önemli bir bileşendir. Güvenilir performans, doğru kurulum ve destek tasarımının sağlanmasının yanı sıra doğru körük malzemesinin, hareket konfigürasyonunun, basınç değerinin ve yorulma ömrünün seçilmesine bağlıdır. Tianshun, ürün bilgilerinde açıklanan malzeme izlenebilirliği ve denetim seçenekleriyle, çeşitli endüstriyel boru hattı gereksinimleri için standart ve özelleştirilmiş çözümler sunmaktadır. Projenize uygun bir konfigürasyon belirlemek için Tianshun Metal Körüklü Genleşme Derzi spesifikasyonlarını inceleyin vebize UlaşınMalzeme seçimini, özelleştirilmiş tasarımı ve boru hattı sisteminize uyarlanmış bir çözümü tartışmak için işletme parametreleriniz, teknik çizimleriniz ve satın alma gereksinimlerinizle birlikte görüşün.
