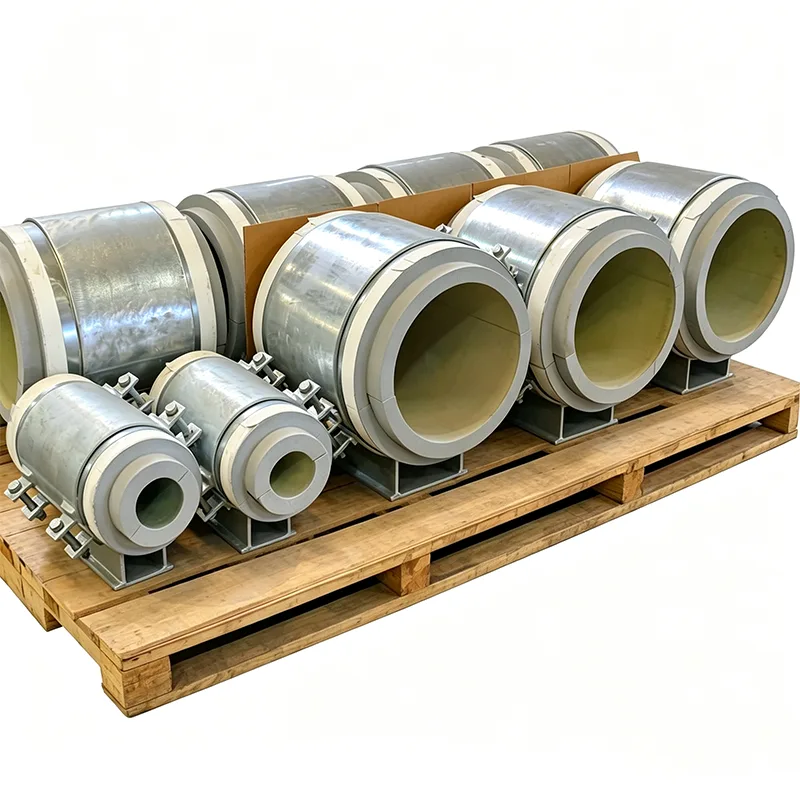

Tabana Monte Ön Yalıtımlı Boru Destekleri

Boru desteklerinin etrafındaki sahada üretilen yalıtım, herhangi bir ön yalıtımlı sistemde zayıf noktalar oluşturur. Yangzhou Tianshun'un Tabana Monteli Ön Yalıtımlı Boru Destekleri, tamamen kapsüllenmiş bir yalıtım bloğu, entegre buhar bariyeri ve isteğe bağlı kayar plakalara sahip, fabrikada üretilmiş tek bir ünite olarak gelir; sahadaki işçiliği azaltır, termal köprüleri ortadan kaldırır ve kurulumu hızlandırır. Fiyat teklifi isteyin, yalıtım spesifikasyonunuzu gönderin veya proje gereksinimlerinizi tartışın.

Ön yalıtımlı bir boru projesinde (bölgesel ısıtma, soğutma ağları veya endüstriyel sıcak ve soğuk hatlar) yalıtım sistemi yalnızca en zayıf noktası kadar güçlüdür. Destek yerleri genellikle bu zayıf noktadır. Bir boru pabucu etrafında sahada izolasyon yapılması, blok malzemenin uygun boyutta kesilmesi ve buhar bariyerinin uygunsuz konumlarda kapatılması zaman alır, büyük oranda montajcının becerisine bağlıdır ve kaplama devam ettikten sonra düzgün bir şekilde incelenmesi zordur.

Tabana Monte Ön Yalıtımlı Boru Destekleri bu saha çalışmasını ortadan kaldırır. Yük taşıyan yalıtım bloğu fabrikada metal destek gövdesinin içine yapıştırılmıştır ve tesisimizden ayrılmadan önce sürekli bir ceket içinde kapatılmıştır. Düzenek sahaya tek ve montaja hazır bir ünite olarak gelir: temele veya çelik yapıya cıvatalayın, boruyu döşeyin ve bitişik boru yalıtımını doğrudan desteğin yerleşik sızdırmazlık bileziğine bağlayın. Tutarlılık, hız ve uzun vadeli yalıtım performansının tartışılmaz olduğu projeler için bu destekleri 2012'den beri Yangzhou tesisimizde üretiyoruz.

Fabrikada Üretilen Tek Bir Montajda Neler Alırsınız?

Her Tabana Monte Ön Yalıtımlı Boru Desteği üç entegre katmandan oluşur:

Yapısal yükleme ve sismik gereksinimlerinize göre boyutlandırılmış, önceden delinmiş ankraj cıvatası deliklerine sahip sert çelik taban plakası.

Çalışma sıcaklığına göre seçilen, tamamen metal gövdeye hapsedilmiş yüksek yoğunluklu bir yalıtım bloğu. 140°C'ye kadar sıcak hizmetler için genellikle yüksek yoğunluklu poliüretan (PUR) veya poliizosiyanürat (PIR) kullanırız. Soğutulmuş su ve sıfırın altındaki uygulamalar için, kapalı hücreli hücresel cam veya düşük sıcaklıkta servis derecesine sahip PIR kullanılır.

Yükü yalıtım bloğuna dağıtan, dönmeyi veya kalkmayı önlemek için mekanik olarak sabitlenen bir boru beşiği veya eyeri. Beşik, borunun dış çapına uygun bir yarıçapla tasarlanmıştır ve kaplamanın hasar görmesini önlemek için koruyucu bir astar içerir.

Metal aksamın tamamı standart olarak sıcak daldırma galvanizlidir ve aşındırıcı ortamlar için paslanmaz çelik mevcuttur. Yalıtım bloğu kontrollü fabrika koşulları altında yapıştırıldığından, sıkıştırma yükü yolu tamamen diktir ve zamanla konvektif ısı kaybına veya nem geçişine izin verecek hava boşlukları yoktur.

Termal Köprü Yok, Buhar Sızıntısı Yok

Bu desteğin belirleyici özelliği çelik taban plakası ile boru kızağının asla birbirine temas etmemesidir. Yalıtım bloğu borunun tüm ağırlığını taşır ve termal izolasyon görevi görür. Soğuk bir boruda bu, taban plakasında veya altındaki yapısal çelikte don oluşmadığı anlamına gelir. Sıcak bir boruda bu, temelden ısı kaybının olmadığı anlamına gelir.

Buhar bariyeri için desteği, çevre çevresinde entegre bir metal sızdırmazlık flanşı ile üretiyoruz. Sahada uygulanan boru yalıtım ceketi (ister spiral sarılı metal levha ister ısıyla büzüşen manşon olsun) bu flanşa dayanır ve yapışkan veya bantla kapatılır ve sürekli, denetlenebilir bir buhar yalıtımı oluşturur. Ayrıca şantiye ekiplerinin anında yalıtım bölümlerini değiştirmek zorunda kalmaması için destek gövdesi etrafındaki ikincil yalıtımı da önceden kestik.

Destekte Hareketin Gerçekleşmesi Gerektiğinde

Birçok ön yalıtımlı hatta borunun genişledikçe ve büzüldikçe desteğin içinden kayması gerekir. Yalıtımdan ödün vermeden tabana monteli desteğe düşük sürtünmeli bir kayar yüzey entegre edebiliriz. Yalıtım bloğunun alt tarafına cilalı bir paslanmaz çelik levha yapıştırılmış ve taban plakasının üst kısmında bir PTFE veya grafit ped ile eşleştirilmiştir. Sürgü tertibatının tamamı sızdırmaz destek gövdesi içine yerleştirilmiştir, böylece kayan yüzeylere toz veya nem ulaşamaz. Tasarım hareket aralığı, cömert bir güvenlik marjıyla boru gerilim analizinize uyacak şekilde hesaplanır.

Ürünün Kalitesine Uygun Belgeler

Tianshun'un her ön yalıtımlı destek siparişi şunları içerir:

Tüm yapısal çelikler ve cıvatalar için EN 10204 Tip 3.1 malzeme sertifikaları.

Tasarım sıcaklığında termal iletkenlik, basınç dayanımı ve su buharı geçirgenliğini listeleyen yalıtım malzemesi veri sayfaları.

Blok kalınlığını, taban plakası boyutlarını ve düzeneğin genel yüksekliğini ve hizalamasını doğrulayan boyutsal inceleme raporları.

Uzun vadeli yapışma bütünlüğü için kritik olan, yapıştırma ve kürleme sırasındaki çevresel koşulları gösteren fabrika üretim kayıtları.

Tipik Uygulamalar

Ön izolasyonlu bağlı boru sistemlerinin standart olduğu bölgesel ısıtma ve soğutma ağları

Endüstriyel tesislerde gömülü ve yer üstü ön izolasyonlu boru rafları

Fabrikada yalıtılmış buhar bariyerinin devreye alma gecikmelerini önemli ölçüde azalttığı LNG ve kriyojenik borular

Hijyenik, temizlenebilir destek yüzeyleri gerektiren gıda ve ilaç tesisleri

Sahadaki izolasyon işçiliğini azaltmanın ölçülebilir bir maliyet ve zamanlama avantajı sağladığı herhangi bir proje

Ön Yalıtımlı Destekler için Neden Tianshun'u Seçmelisiniz?

Yalıtımı sonradan akla gelen bir düşünce olarak görmüyoruz ve standart bir ayakkabının içine basitçe bir blok tıkamıyoruz. Şirket içi mühendislik ekibimiz boru boyutlarınızı, yalıtım özelliklerini ve yapısal yüklerinizi alır ve her bir desteği, yalıtım bloğunun izin verilen basınç gerilimi dahilinde çalışacak, buhar bariyerinin saha ekibi tarafından doğaçlama olmadan uygulanabilecek ve taban plakası inşaat veya yapısal çelik düzenlemenize uyacak şekilde yapılandırır. Bu tasarım öncelikli yaklaşım, 14 yıllık deneyimimiz ve %70'in üzerindeki tekrar sipariş oranımızla birleştiğinde, ısıyı ait olduğu yerde tutan ve yoğuşmayı dışarıda tutan bir desteğe sahip olmanızı sağlar.

SSS

S: Hasar görmüşse yalıtım bloğu değiştirilebilir mi?

C: Yapıştırılmış ve kapsüllenmiş olduğundan, sahada değiştirme işlemi pratik değildir. Kritik yerler için yedek parça sipariş etmenizi öneririz. Sağlam çelik gövde, taşıma sırasında hasar riskini en aza indirir.

S: Bu destekler hangi sıcaklık aralığını kapsıyor?

C: Standart PIR/hücresel cam kombinasyonları için -196°C ile +140°C arası. Daha yüksek sıcaklıklar için kalsiyum silikat blokları kullanılabilir.

S: Kendi kayar plakamı sağlamam gerekiyor mu?

C: Hayır. Üretim sırasında kayar plakayı entegre edebiliriz ve kayan yüzey, destek gövdesinin içinde kapalı kalır.

S: Boru yalıtımını desteğinize nasıl kapatabilirim?

C: Desteğin her tarafında metal bir sızdırmazlık bileziği sağlıyoruz. Tesis ekibiniz boru yalıtım ceketini bu bileziğe tutturur ve bunu saha standardında yapışkan bant veya mastik ile kapatır.

S: Hangi standartlar geçerlidir?

C: MSS SP-58/69'a göre çelik imalat. Yalıtım blokları EN 14305 (hücresel cam) veya EN 13165 (PUR/PIR) ile uyumludur. Ayrıca bölgesel ısıtma boruları için EN 253 gibi özel proje kodlarını da karşılayabiliriz.
