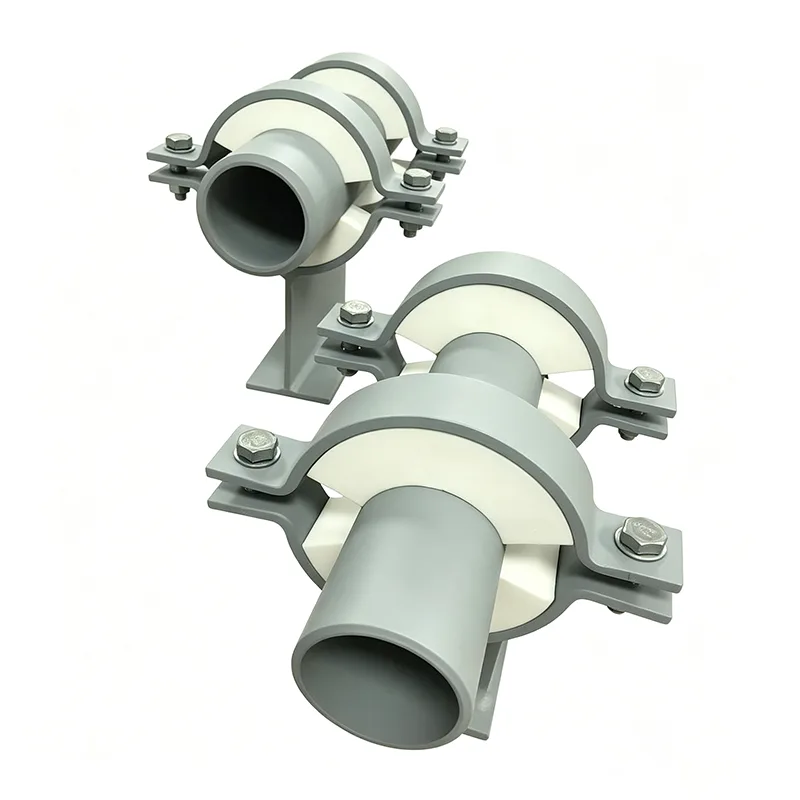

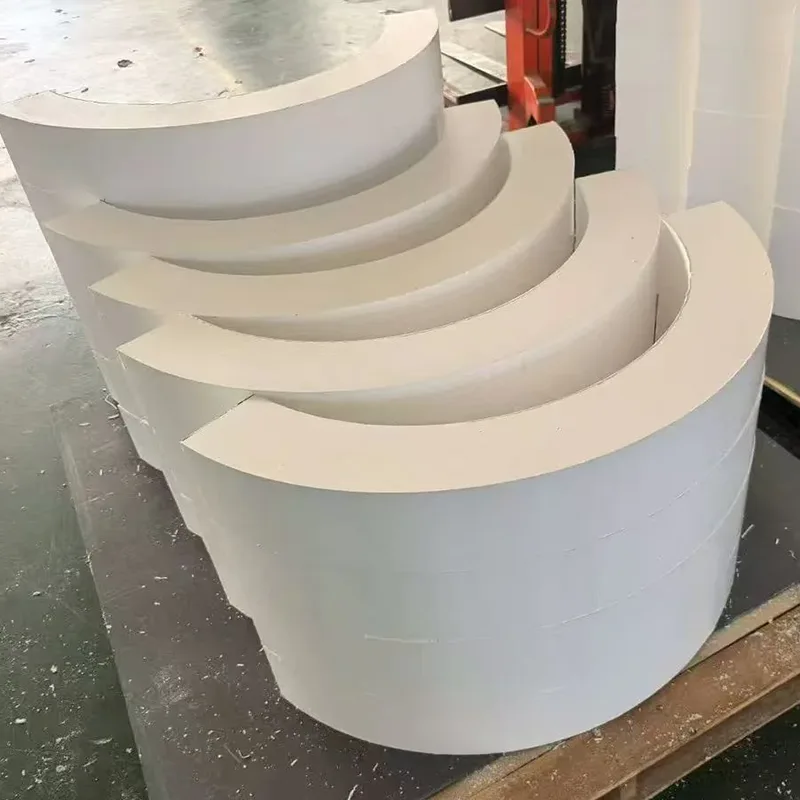

Yalıtımlı Boru Destekleri

Bu, hassas işlenmiş ve sıkıştırmayla kalıplanmış PTFE'den yapılmış yalıtımı tutacak şekilde tasarlanmış, yalıtımlı borular için özel olarak tasarlanmış bir destektir. Şu anda Rusya pazarında bu ürüne güçlü bir talep var. Çin'de PTFE ürünlerinin kalitesi önemli ölçüde değişiklik gösteriyor, bu da uluslararası tüccarların yüksek kaliteli ürün tedarik etmesini zorlaştırıyor. Şirketimiz birinci sınıf malzemeler kullanmakta ve DN20'den DN1200'e kadar boyut aralığında destekler üretmektedir.

İyi yalıtılmış bir boru üzerindeki yalıtılmamış destek, sistemdeki bir deliktir. Soğutulmuş bir su hattında yoğuşma suyu damlar. Buhar hattında ısı yayar. Kriyojenik bir boru üzerinde havadaki nemi çeker ve onu dondurur. Yalıtımlı bir boru desteğinin amacı bu boşluğu kapatmaktır; boru ile yapı arasında termal bir kısa devre oluşturmadan borunun ağırlığını, içeriğini ve yalıtımı taşımaktır.

Yangzhou Tianshun, 2012'den beri dünya çapında bölgesel soğutma ağları, endüstriyel buhar sistemleri, LNG terminalleri ve gıda işleme tesisleri için yalıtımlı boru destekleri tasarlıyor ve üretiyor. Her bir desteği, yalıtım bloğunun tamamen entegre olduğu, yük testi yapılmış tek bir grup olarak üretiyoruz, böylece termal izolasyonu sahada üretmenize gerek kalmaz.

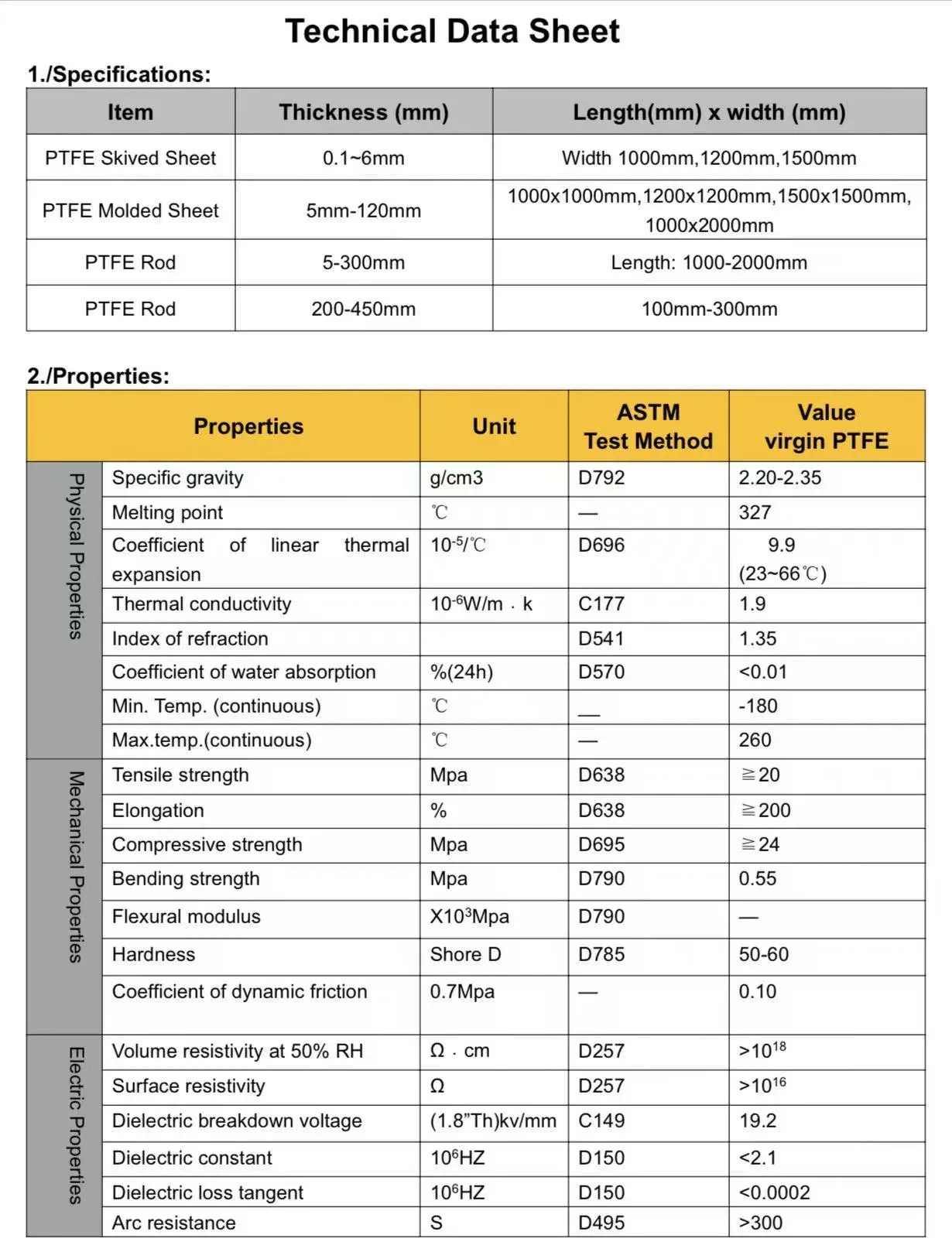

Parametre öğesi	Tipik değerler/birim
Servis Sıcaklığı	-196°C ila +120°C
Yalıtım Malzemesi	HDPU (Yüksek yoğunluklu poliüretan) / Poliizosiyanürat (PIR) / Kalıcı
Yalıtım Yoğunluğu	160kg/m³, 224kg/m³, 320kg/m³
Basınç Dayanımı	≥ 2,5 MPa / 5,0 MPa
Isı İletkenliği	≤ 0,035 W/(m·K) @ 24°C
Beşik/Ayakkabı Malzemesi	Paslanmaz Çelik (SS304/SS316L) / Düşük Sıcaklık Karbon Çeliği (A333 Gr.6)
Buhar Bariyeri	Butil Kauçuk / Mylar / Alüminyum Folyo
Alev Geciktirme	Sınıf B1 / ASTM E84 Sınıf A
Standart Uyumluluk	CINI Standardı, MSS SP-58
Buhar Bariyeri Malzemesi	Butil Kauçuk / Mylar / Alu-Folyo
Buhar Geçirgenliği	≤ 0,02 Perm-inç (ASTM E96 standardına uygundur)
Sızdırmazlık / Yapıştırma	Yüksek Mukavemetli Kriyojenik Yapıştırıcı
Yoğuşma Önleyici	%100 Hermetik Olarak Mühürlü

Termal Ara Nasıl Çalışır?

Standart bir boru pabucunda metal eyer doğrudan metal taban plakasına dayanır. Isı veya soğuk doğrudan iletilir. Yalıtılmış bir destekte, iki metal parça arasında sert bir yalıtım bloğu bulunur. Boru yükü semerden izolasyona ve izolasyondan taban plakasına doğru ilerler. Sele hiçbir noktada taban plakasına temas etmiyor. Blok, bir yüzünde boru çapına ve diğer yüzünde çelik tabana uyacak şekilde işlenerek tam temas sağlar ve noktasal yük oluşturmaz.

Blok malzemesi tasarım sıcaklığında güçlü kalacak şekilde seçilmiştir. Yüksek yoğunluklu poliizosiyanürat (PIR), soğutulmuş su ve glikol hatlarında işe yarar. Hücresel cam -196°C'ye kadar kriyojenik hizmet sağlar ve sıfıra yakın su buharı geçirgenliği sunar. Kalsiyum silikat, buhar ve kızgın yağ hatlarını 650°C'ye kadar alır. Bloğun basınç dayanımı, yalnızca çalışma ağırlığına göre değil, tam hidrotest yüküne göre kontrol edilir, böylece devreye alma sırasında ezilmez.

Destekte Durmayan Buhar Bariyeri

Soğuk borularda nem girişi uzun vadeli en büyük tehdittir. Yalıtımın içine nüfuz eden su buharı, sonunda boru yüzeyini yoğunlaştıracak, donduracak veya aşındıracaktır. Yalıtımlı desteklerimiz, yalıtım bloğunun etrafında sürekli bir metal sızdırmazlık bileziği ile inşa edilmiştir. Şantiye ekibi boru yalıtım ceketini bu bileziğe kadar ilerletir ve bunu yapıştırıcı veya bantla kapatır. Boşluk yok. Elle kesilmiş yama yok. Sadece sıkı kalan temiz, denetlenebilir bir buhar contası.

Borunun Kayması Gerektiğinde Yalıtım Yerinde Kalır

Birçok yalıtımlı hat sıcaklıkla genişler ve daralır. Sabit bir destek bu harekete karşı savaşacaktır. Düşük sürtünmeli bir kayan yüzeyi doğrudan destek düzeneğine entegre ediyoruz. Yalıtım bloğunun alt tarafına (veya altındaki yük dağıtım plakasına) cilalı bir paslanmaz çelik levha yapıştırılır. Taban plakasının üstüne PTFE veya grafit emdirilmiş bir ped yapıştırılmıştır. İki yüzey, borunun kendi termal kuvvetlerinin üstesinden gelebileceği kadar düşük bir sürtünme katsayısıyla birbirine doğru kayar. Kızak arayüzünün tamamı destek gövdesi içinde yer alır ve tozdan, kumdan ve sudan korunur, böylece sistemin ömrü boyunca serbestçe hareket edebilir.

Bir Kataloğa Değil, Borunuzun Spesifikasyonuna Eşleşecek Şekilde Üretildi

Raftan yalıtımlı bir destek seçmiyoruz. Her sipariş aşağıdakilere göre yapılandırılır:

Boru boyutu ve et kalınlığı

Yalıtım malzemesi ve kalınlığı

Çalışma ve tasarım sıcaklıkları

Destek yükleri (ölü ağırlık, hidrotest, ara sıra)

Hareket gereksinimleri (eksenel kaydırma, sabit ankraj, yanal kılavuz)

Çevresel maruziyet (iç mekan, dış mekan, kıyı, yıkama, yangın bölgesi)

Çelik bileşenler standart olarak sıcak daldırma galvanizli karbon çeliğinden oluşur ve aşındırıcı veya hijyenik uygulamalar için paslanmaz çelik (304L, 316L) mevcuttur. Tüm yapısal kaynaklar sertifikalı prosedürler altında kalifiye kaynakçılar tarafından gerçekleştirilir.

Sektörler Arası Uygulamalar

Soğutulmuş su ve bölgesel soğutma: Yoğuşma yok, damlama yok, CUI yok.

Buhar ve sıcak su: Minimum ısı kaybı, güvenli dokunma sıcaklıkları ve genleşmeyi sağlayan kayar plakalar.

Kriyojenik ve LNG: Hücresel cam yalıtım blokları, paslanmaz çelik gövdeler ve yapı üzerinde buzlanmayı önleyen soğuk ayakkabılar.

Gıda ve ilaç: Paslanmaz çelik, hijyenik kaplamalar, kapsüllü yalıtım ve yıkamayla tam uyumluluk.

Petrol ve gaz: Kıyı ve açık deniz ortamları için ekşi servis malzemeleri, yangına dayanıklı seçenekler ve buhar geçirmez tasarımlar.

Her Siparişi Destekleyen Belgeler

Her sevkiyatta EN 10204 Tip 3.1 malzeme sertifikaları, basınç dayanımı ve ısıl iletkenlik değerlerini içeren izolasyon bilgi formları, boyutsal muayene raporları ve gerektiğinde yük test sertifikaları yer almaktadır. Petrol ve gaz projeleri için HIC test raporları ve NACE uyumluluk belgelerini sağlayabiliriz. Gıdaya uygun uygulamalar için yüzey bitirme raporları ve malzeme beyanları standarttır.

SSS

S: Herhangi bir yalıtım tipini ve kalınlığını eşleştirebilir misiniz?

C: Evet. Yalıtım bloğunu borunun dış çapına ve yalıtım kalınlığına göre işliyoruz ve çalışma sıcaklığınıza uygun blok malzemesini seçiyoruz.

S: Hareket gerekiyorsa kayar plaka dahil ünitenin tamamını tedarik ediyor musunuz?

C: Evet. Tabana tamamı destek gövdesi içinde yer alan bir PTFE veya grafit kayar plaka entegre edebiliriz.

S: Yalıtım bloğunun ıslanmasını nasıl önlersiniz?

C: Blok tamamen çelik destek gövdesi içinde kapsüllenmiştir ve boru yalıtımına sürekli bir buhar bariyeri bağlantısı için metal bir sızdırmazlık bileziği sağlıyoruz.

S: Borum paslanmaz çelikse veya hijyenik koşullar gerektiriyorsa ne olur?

C: Desteğin tamamını 304L veya 316L paslanmaz çelikten, yıkama ve gıda sınıfı ortamlara uygun, asitlenmiş ve pasifleştirilmiş yüzeylerle üretiyoruz.

S: Yangına dayanıklı bir versiyon alabilir miyim?

C: Evet. Gerekli süre boyunca yük taşıma bütünlüğünü koruyan, selülozik veya jet yangınına maruz kalma derecesine sahip pasif yangın koruma malzemelerini dahil edebiliriz.

Yalıtımlı boru desteği büyük bir projede küçük bir bileşendir, ancak başarısız olan bir bileşen (ezilmiş yalıtım, bölünmüş buhar bariyeri, sıkışan kayar plaka) plansız bir kapanmaya neden olabilir. Bu destekleri on yılı aşkın bir süredir yapıyoruz, 45'ten fazla ülkeye gönderim yapıyoruz ve işimizin %70'inden fazlası sürekli müşterilerimizden geliyor. Bu rekor, her desteği stok kalemi olarak değil, mühendislik ürünü bir montaj olarak değerlendirdiğimiz için var. Bize boru programınızı ve yalıtım spesifikasyonlarınızı gönderin. Bir gün içinde size ölçülü bir teklif ve kesin bir fiyat sunacağız.

Her Ürün Sevkiyattan Önce Şirket İçinde Tamamen Test Edilir

Sevk edilmeden önce her ürün tam bir şirket içi test programından geçer. Bu program boyutsal ve görsel muayeneyi, PMI (Pozitif Malzeme Tanımlaması), sertlik testini, uygun olduğu durumlarda MT/PT tahribatsız muayeneyi, yük-yer değiştirme eğrileriyle yay yükü testini ve kaplama kalınlığı ölçümünü kapsar. Fabrika Test Raporları (FTR) ve Malzeme Test Raporları (MTR) sevkiyatla birlikte verilir.

Bu Şirket İçi Test, ILAC Akreditasyonlu Üçüncü Taraf Testi Değildir

Üçüncü tarafların şahitliğinde test veya laboratuvar testi gerekiyorsa, isteğe bağlı hizmet olarak ayrıca düzenlenebilir.

İsteğe Bağlı Üçüncü Taraf Denetim Hizmetleri (Ayrıca Alıntılanmıştır)

1. Malzeme Testi

Kimyasal bileşim analizi, çekme testi, Charpy düşük sıcaklık darbe testi ve sertlik testi mevcuttur.

2. Kaynak NDT'si

Manyetik Parçacık Testi (MT), Sıvı Penetrant Testi (PT), Ultrasonik Test (UT) ve Radyografik Test (RT) sağlanabilmektedir.

3. Yay Yükü Performans Testi

Yük-deplasman eğrileri dahildir.

4. Sıcak Daldırma Galvanizleme / Epoksi Kaplama Korozyona Karşı Koruma Muayenesi

5. Tanıklı Test, Fabrika Gözetimi ve Sevkiyat Öncesi Denetim (PSI)

Bizi Farklı Kılan Nedir?

LISEGA Uluslararası Boru Destek Sistemiyle Karşılaştırıldı

Yük doğruluğu, test standartları ve dokümantasyon sistemleri için referans noktası olarak LISEGA uluslararası boru destek sistemini kullanıyoruz.

Standart Bir Yerli Üreticiden Daha Fazlası

Standart bir yerli üretici genellikle yalnızca ürünü tedarik eder. Her yay ünitesinde bir yük-deplasman eğrisi sağlayarak daha da ileri gidiyoruz. Ayrıca üçüncü taraf SGS testlerinin ve tanıklı denetimlerin düzenlenmesine yardımcı oluyoruz ve yurtdışı projeler için PE/CPE mühendisleri tarafından yapılan belge incelemelerini destekliyoruz.
