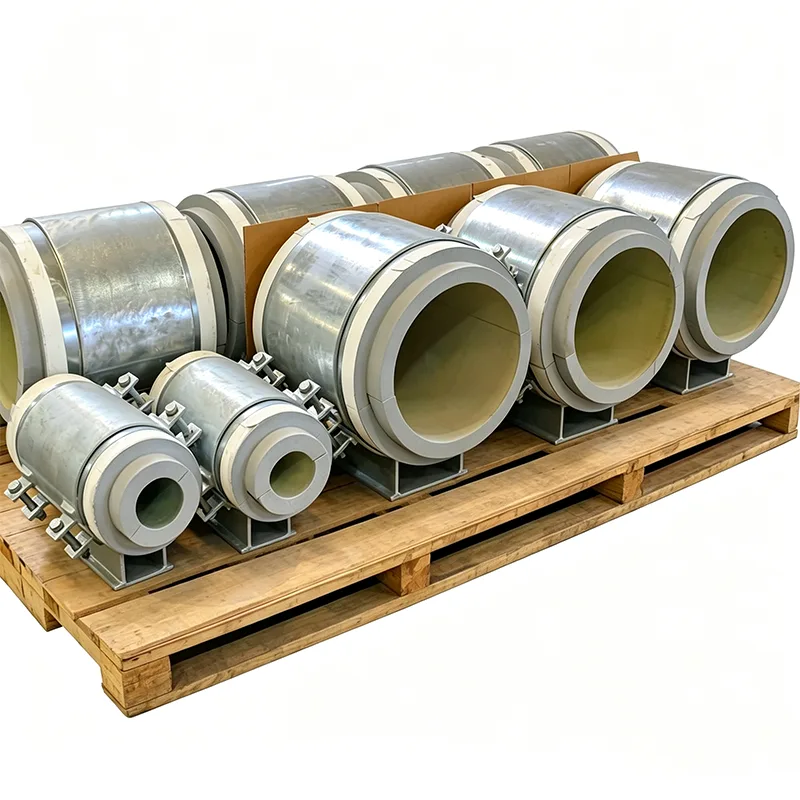

Ön Yalıtımlı Boru Kaydırma Desteği

Sıcaklık değişimleri altında genişleyen ve daralan bir borunun destekleri üzerinde hareket etmesi gerekir. Yalıtılmış kalması gereken bir borunun kırılmamış bir termal zarfa ihtiyacı vardır. Her iki gereksinimin de aynı destek noktasında karşılanması genellikle ayrı bir kayar plakanın takılması ve ardından sahada etrafındaki yalıtımın kesilmesi anlamına gelir; bu, yanlış hizalamaya, sıkıştırılmış yalıtıma ve güvenilmez bir buhar yalıtımına yer bırakan bir sıradır. Ön yalıtımlı boru kaydırma desteği, kaydırma mekanizmasını ve yalıtım bloğunu, boruyu ve bitişik yalıtımı kabul etmeye hazır olarak sahaya gelen, fabrikada monte edilmiş tek bir üniteye entegre ederek bu sorunu çözer.

Bu entegre kızak desteklerini 2012 yılından bu yana Yangzhou tesisimizde 45'ten fazla ülkede buhar hatları, soğutulmuş su şebekeleri ve kriyojenik transfer boruları için üretiyoruz. Her bir düzenek, borunun serbestçe hareket edeceği, yalıtımın sağlam kalacağı ve destek çeliğinin güvenli bir sıcaklıkta kalacağı şekilde tasarlanmıştır.

Kaydırma ve Yalıtım Fonksiyonları Birlikte Nasıl Çalışır?

Destek gövdesi, boru yükünü semerden taban plakasına aktaran sert, yüksek yoğunluklu bir yalıtım bloğu içerir. Yük yolu boyunca hiçbir metal metale temas etmez: yalıtımın kendisi termal yalıtım görevi görür. Yalıtım bloğunun altına, düşük sürtünmeli bir kayar çift, imalat sırasında tam olarak konumlandırılmıştır.

Üst kayar bileşen, yalıtım bloğunun alt tarafına veya bir ara yük dağıtma plakasına bağlanan cilalı paslanmaz çelik bir levhadır.

Alt kayar bileşen, çelik taban plakasının üstüne sabitlenmiş bir PTFE veya grafit emdirilmiş peddir.

Sürgü arayüzünün tamamı destek gövdesi içine yerleştirilmiştir; inşaat tozundan, rüzgarla savrulan kumlardan ve zamanla sürtünmeyi artırabilecek veya korozyona neden olabilecek nemden korunur.

Kayma yüzey alanı ve hareket uzunluğu, boru gerilim analizi verilerinizden hesaplanır. Beklenen maksimum yer değiştirmenin ötesinde cömert bir marj ekliyoruz, böylece sıra dışı bir geçici durum bile desteği tasarlanan aralığın ötesine itmeyecektir.

Çalışma Sıcaklığınızda Performans Gösteren Yalıtım

Yalıtım bloğu malzemesi, herkese uygun tek tip bir stoktan değil, hattınızın özel termal koşullarına göre seçilir. Standart malzeme seçeneklerimiz şunları içerir:

Yüksek yoğunluklu PIR (poliizosiyanürat): -50°C'ye kadar soğutulmuş su, tuzlu su ve soğuk hizmetler için.

Hücresel cam: Nem geçirimsizliğinin kritik olduğu -196°C'ye kadar kriyojenik uygulamalar için.

Kalsiyum silikat: 650°C'ye kadar buhar, kızgın yağ ve proses hatları için.

Perlit bazlı veya mikro gözenekli levhalar: Aşırı sıcaklıklarda çok düşük ısı iletkenliği gerektiren uygulamalar için.

Her blok, proje için belirlenen boru çapına ve yalıtım kalınlığına uyacak şekilde işlenir. Basınç dayanımı, devreye alma sırasında ezilmeyi önlemek için yalnızca çalışma ağırlığına göre değil, tam hidrotest yüküne göre doğrulanmıştır.

Kesintiye Uğramayan Buhar Bariyeri

Metal ayakkabı gövdesi entegre bir sızdırmazlık flanşıyla üretilmiştir. Şantiye ekibi boru yalıtımını ve dış kaplamayı monte ederken buhar bariyerini doğrudan bu flanşa getirir ve yapıştırıcı veya bantla kapatır. Sonuç, doğrudan destek konumundan geçen sürekli, incelenebilir bir zarftır; boşluk yok, elle kesilmiş yamalar yok, yalnızca sahada uygulanan mastiklere güvenilmiyor.

Dokümantasyon ve Güvenilirlik

Her ön yalıtımlı slayt desteği eksiksiz bir belge seti ile birlikte gönderilir:

Tüm çelik parçalar için EN 10204 Tip 3.1 sertifikaları.

Tasarım sıcaklığında ısıl iletkenlik ve basınç dayanımı değerlerini içeren yalıtım malzemesi veri sayfaları.

Laboratuvar testleriyle doğrulanan kayar plaka sürtünme katsayısı sertifikaları.

Hareket aralığını, blok kalınlığını ve taban plakası boyutlarını doğrulayan boyutsal raporlar.

Ortak Uygulamalar

Enerji santrallerinde ve endüstriyel tesislerde buhar ve yoğuşma borusu rafları.

Kaydırıcı desteklerin uzun düz hatlar üzerinde konumlandırıldığı soğutulmuş su ve bölgesel soğutma hatları.

Termal daralmanın güvenilir, düşük sürtünmeli bir kayma yüzeyi gerektirdiği kriyojenik boru galerileri.

Sahada monte edilen kayar plakaların izolasyon kurulumunu yavaşlatacağı ve inceleme zorlukları yaratacağı herhangi bir izolasyonlu boru sistemi.

Neden Tianshun?

Birkaç termal döngüden sonra yalıtımını bağlayan veya ezen kayar destek, kayar destek değildir; bu, gelecekteki bir onarım emridir. Fabrikaya entegre yaklaşımımız, saha montajındaki değişkenliği ortadan kaldırır ve kayan yüzeylerin hizalanmasını, yalıtım bloğunun tamamen desteklenmesini ve buhar bariyerinin saha ekibi tarafından temiz bir şekilde uygulanabilmesini sağlar. İzometrilerinizden başlayan %70'in üzerinde tekrarlı iş ve mühendislik desteğiyle, ilk ısınmadan son ısınmaya kadar tahmin edilebilir performans gösteren bir ürün sunuyoruz.

SSS

S: Kayma yüzeyi aşınırsa değiştirilebilir mi?

C: Kayar yüzeyler fabrika montajı içerisinde kapatılmış ve birleştirilmiştir, dolayısıyla sahada değiştirme pratik değildir. Kullandığımız malzemeler, tasarım yükleri altında onlarca yıllık harekete dayanacak şekilde derecelendirilmiştir ve her siparişte sürtünme testi verilerini sağlarız.

S: Hangi sıcaklık aralığı kapsanmaktadır?

A: -196°C'den (hücresel cam) +650°C'ye (kalsiyum silikat). Özel malzemelerle daha yüksek sıcaklıklara uyum sağlanabilir; mühendislik ekibimizle iletişime geçin.

S: Yalıtım bloğunun kayma hareketi nedeniyle kesilmesini nasıl önlersiniz?

C: Kayma düzlemi yalıtım bloğunun altında bulunur ve sert bir yük dağıtım plakası ikisini ayırır. Yalıtım yalnızca basınç yüküne maruz kalır; Kayma kuvvetleri doğrudan metal yüzeyler arasında aktarılır.

S: Boruyu yanal olarak da yönlendiren bir kayar destek alabilir miyim?

C: Evet. Destek gövdesine, yanal yer değiştirmeyi kısıtlarken eksenel harekete izin veren entegre kılavuz plakaları ekleyebiliriz.
