Makale Özeti: A Değişken Yay Desteğitermal genleşme, daralma ve çalışma koşulu değişikliklerinin neden olduğu dikey harekete uyum sağlarken boru yüklerini taşımak üzere tasarlanmış mekanik bir boru destek cihazıdır. Sert desteklerin aksine, öngörülebilir bir destek kuvvetini korurken kontrollü yer değiştirmeye olanak tanır. Bu, onu özellikle proses tesisleri, enerji santralleri, rafineriler, kimyasal tesisler, LNG sistemleri ve diğer endüstriyel boru uygulamaları için faydalı kılar. Bu kılavuz Değişken Yay Desteklerinin nasıl çalıştığını, bunların doğru şekilde nasıl seçileceğini, hangi teknik faktörlerin en önemli olduğunu ve Tianshun'un zorlu boru sistemleri için nasıl standart ve özelleştirilmiş çözümler sağlayabileceğini açıklamaktadır.

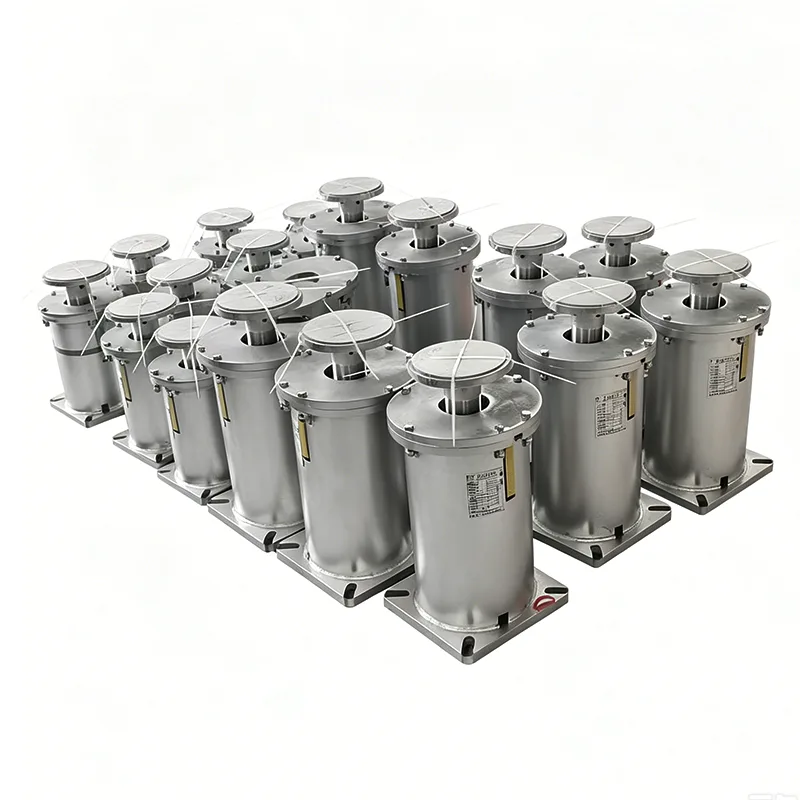

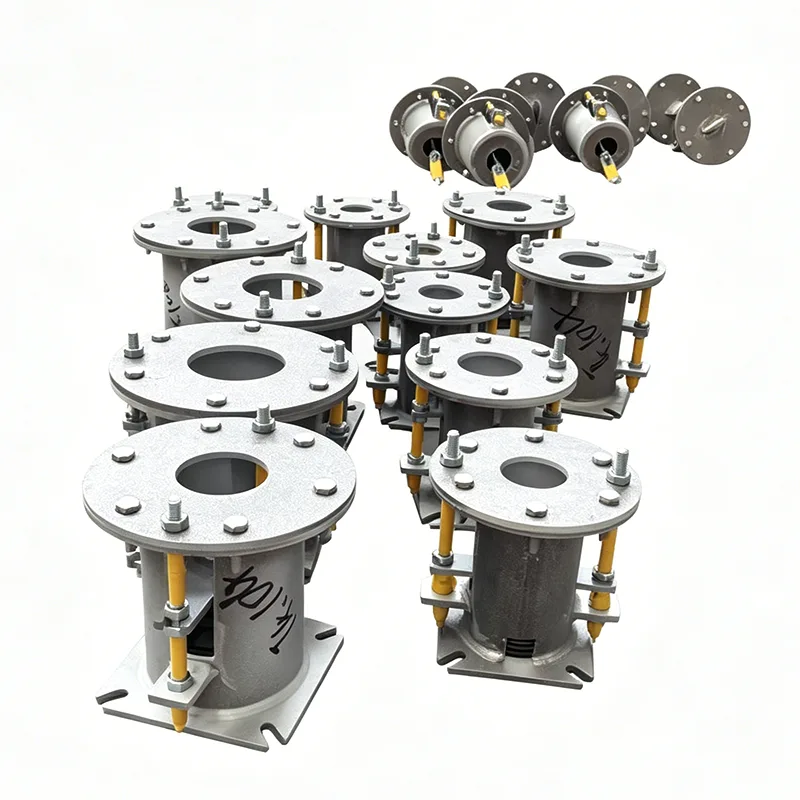

A Değişken Yay Desteğikontrollü dikey harekete izin verirken borunun bir bölümünü desteklemek için helezon yay kullanan bir boru destek düzeneğidir. Genellikle borunun sabit bir yükseklikte kalamayacağı yerlere monte edilir çünkü çalışma sıcaklıkları hattın genleşmesine veya daralmasına neden olur.
Geleneksel bir rijit destekte, destek noktası esas olarak sabit kalır. Sıcak boru genişlediğinde bu sorun yaratabilir. Sert destek bu harekete direnirken boru yukarı veya aşağı doğru hareket etmeye çalışabilir. Ortaya çıkan etkileşim, boruya, bağlı ekipmana, nozullara, yapısal elemanlara ve diğer destek noktalarına aktarılan yükleri artırabilir.
Değişken yay mekanizması daha esnek bir çözüm sağlar. Desteklenen boru dikey olarak hareket ettikçe yay sıkışır veya uzar. Bu nedenle destek kuvveti yayın yük-sapma özelliklerine göre değişir.
Amaç hareketi ortadan kaldırmak değildir. Bunun yerine amaç,Hesaplanan hareketin kontrollü bir şekilde gerçekleşmesine izin verirken boruyu destekleyin.
Tianshun, endüstriyel boru uygulamaları için Değişken Yay Destekleri üretmektedir ve yük, hareket, kurulum alanı, bağlantı gereksinimleri, çevre koşulları ve proje özelliklerine göre konfigürasyonlar sağlayabilir.
Çalışma prensibi yay yükü ile düşey yer değiştirme arasındaki ilişkiye dayanmaktadır. Boru soğuk olduğunda desteğin belirli bir başlangıç veya soğuk yükü vardır. Sistem çalışma sıcaklığına ulaştığında boru dikey olarak hareket ederek yayın sıkıştırmasını ve dolayısıyla destek kuvvetini değiştirebilir.
Örneğin bir buhar hattı ısındıkça yükselebilir. Bu çizginin altına Değişken Yay Desteği yerleştirilirse, boru yukarı doğru hareket ederken yay sıkışabilir. Destek borunun ağırlığını taşımaya devam eder, ancak yay çalışma aralığı boyunca ilerledikçe desteğin kuvveti değişir.
Bu davranış kavramsal olarak şu şekilde temsil edilebilir:
Yay Yükü Değişimi = Yay Oranı × Dikey Hareket
Gerçek seçimde, yalnızca basit bir hesaplamaya dayanmak yerine, boru hattı gerilim analizinin tamamı dikkate alınmalıdır. Yaylanma hızı, sıcak yük, soğuk yük, mevcut hareket, hareket yönü ve izin verilen yük değişiminin birlikte değerlendirilmesi gerekir.
Birçok endüstriyel sistem için destek yükünde kontrollü bir değişiklik kabul edilebilir. Bu durumlarda değişken bir yay tasarımı, sabit bir yay desteğine ekonomik ve teknik açıdan uygun bir alternatif sağlayabilir.
Endüstriyel borular nadiren statiktir. Sıcaklık değişiklikleri, basınç değişiklikleri, başlatma ve kapatma döngüleri, akışkan koşulları ve proses değişikliklerinin tümü boru konumunu ve destek yüklerini etkileyebilir.
Uygun bir esnek destek düzenlemesi olmadan aşırı kısıtlama çeşitli sorunlara katkıda bulunabilir:
Değişken Yay Desteği, boru hareket ettikçe değişen bir destek kuvveti sağlayarak bu zorluğun bir kısmını giderir.
Bu özellikle uzun sıcak hatlarda, dikey yükselticilerde, ekipman bağlantılarında, buhar sistemlerinde, egzoz borularında, proses hatlarında ve dikey termal yer değiştirmenin sert desteklerle etkili bir şekilde karşılanamadığı diğer yerlerde önemlidir.
Kesin yapı konfigürasyona göre değişmekle birlikte, tipik bir Değişken Yay Desteği birçok temel unsuru içerir.
| Bileşen | Tipik Malzeme | Birincil İşlev |
|---|---|---|
| Helezon Yayı | Yay çeliği | Kontrollü destek kuvvetini oluşturur ve dikey harekete uyum sağlar. |
| Yay Muhafazası | Karbon çeliği veya belirtilen alaşım | Yay grubunu korur ve yönlendirir. |
| Yük Plakası | Karbon veya dövme çelik | Desteklenen yükü yay mekanizmasına aktarır. |
| Seyahat Göstergesi | Paslanmaz çelik veya korozyona dayanıklı malzeme | Yay konumunu gösterir ve çalışma hareketinin doğrulanmasına yardımcı olur. |
| Bağlantı Düzeneği | Karbon çeliği veya belirtilen malzeme | Yay desteğini boruya, yapıya veya temele bağlar. |
| Ayar Bileşenleri | Çelik | Desteğin gerekli yük ve kurulum konumuna ayarlanmasına izin verin. |
Baharın kendisi özellikle önemlidir. Malzemesi, ısıl işlemi, üretim doğruluğu, ön ayarı ve yük testi, bitmiş desteğin güvenilirliğini doğrudan etkiler.
Tianshun, uygulanabilir tasarımlar için 60Si2MnA veya 50CrVA gibi yay malzemeleri kullanıyor ve muhafaza ve bağlantı bileşenlerini çalışma ortamına ve proje gereksinimlerine göre yapılandırabiliyor.
Doğru seçim, doğru mühendislik verileriyle başlar. Desteğin yalnızca boru çapına göre seçilmesi yeterli değildir, çünkü yay desteği yalnızca boru boyutundan ziyade öncelikle yüke ve harekete yanıt verir.
Önemli seçim parametreleri şunları içerir:
| Parametre | Örnek Aralık / Dikkate Alınması Gerekenler | Neden Önemlidir? |
|---|---|---|
| Çalışma Yükü | Modele bağlı olarak yaklaşık 0,2–400 kN | Uygun yay kapasitesini belirler. |
| Dikey Seyahat | Yaygın seçenekler arasında 30, 60, 90, 120 ve 180 mm bulunur | Hesaplanan boru deplasmanına uygun olmalıdır. |
| Hareket Yönü | Yukarı veya aşağı | Kurulumu ve yay seçimini etkiler. |
| Yük Değişimi | Projeye bağlı; genellikle belirli bir yüzde dahilinde kontrol edilir | Değişken yay çözümünün veya sabit yay çözümünün uygun olup olmadığını belirler. |
| Muhafaza Malzemesi | Karbon çeliği veya özelleştirilmiş malzeme | Mekanik ve çevresel koşullara dayanıklı olmalıdır. |
En güvenli yaklaşım desteği boru gerilme analizinden ve destek çiziminden seçmektir. Tianshun, uygun bir yay serisi önermeden önce sıcak yük, soğuk yük, hareket ve boyut bilgilerini inceleyebilir.

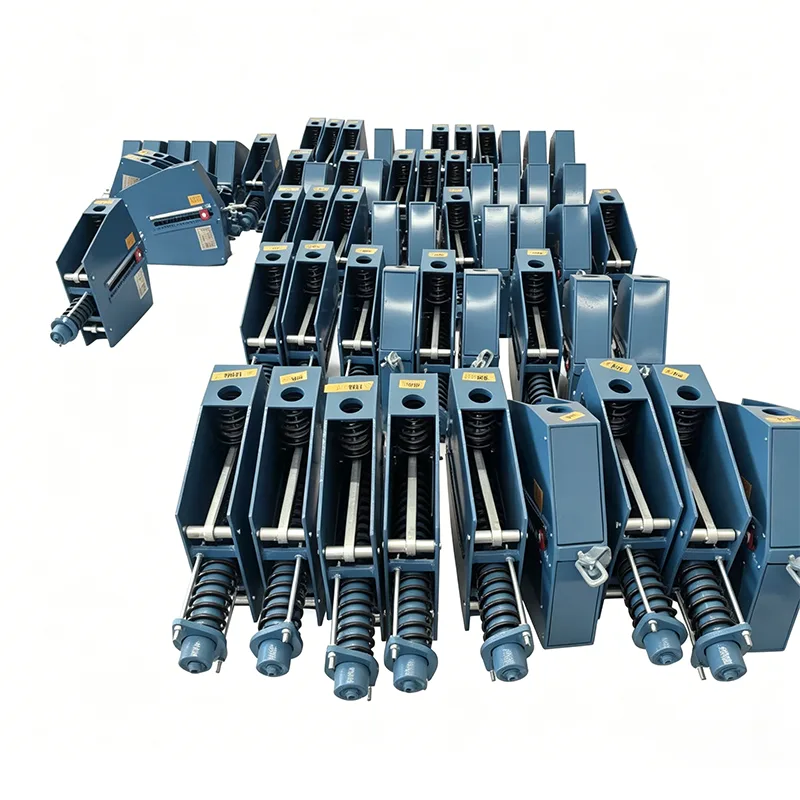

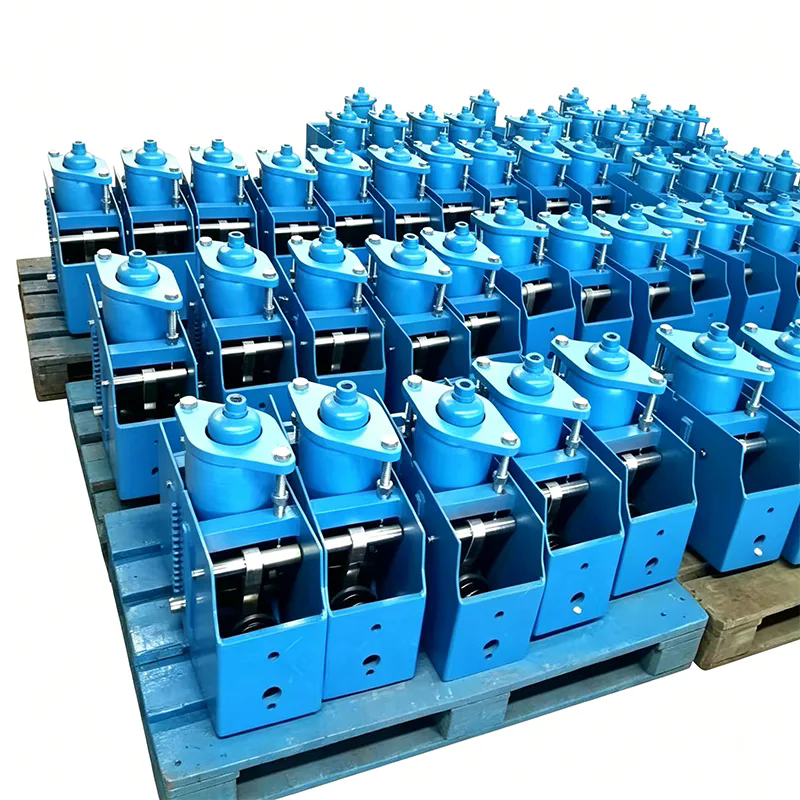

Değişken ve sabit yaylı destekler ilgili ancak farklı mühendislik problemlerini çözer. Temel ayrım, boru hareket ettikçe destek kuvvetinin ne kadar değiştiğidir.
| Özellik | Değişken Yay Desteği | Sabit Yay Desteği |
|---|---|---|
| Destekleyici Kuvvet | Dikey seyahatle ilgili değişiklikler | Yaklaşık olarak sabit kalacak şekilde tasarlandı |
| Tipik Uygulama | Orta düzeyde termal hareket ve kabul edilebilir yük değişimi | Çok düşük yük değişimi gerektiren kritik yerler |
| Yapı | Nispeten basit yay mekanizması | Daha karmaşık mekanik düzenleme |
| Maliyet | Genel olarak daha ekonomik | Genellikle daha yüksek |
| Bakımın Dikkate Alınması | Genellikle basit | Daha karmaşık mekanizmasına dikkat gerektirir |
Karar her zaman mühendislik gereksinimlerine dayanmalıdır. Sabit bir yay otomatik olarak üstün sayılmamalıdır. Hesaplanan destek yükü değişiminin kabul edilebilir olduğu durumlarda, Değişken Yay Desteği gereksiz karmaşıklık olmadan gerekli hareket kabiliyetini sağlayabilir.
Değişken Yaylı Destekler, boruların önemli ölçüde dikey yer değiştirmeye maruz kaldığı endüstriyel tesislerde yaygın olarak kullanılmaktadır.

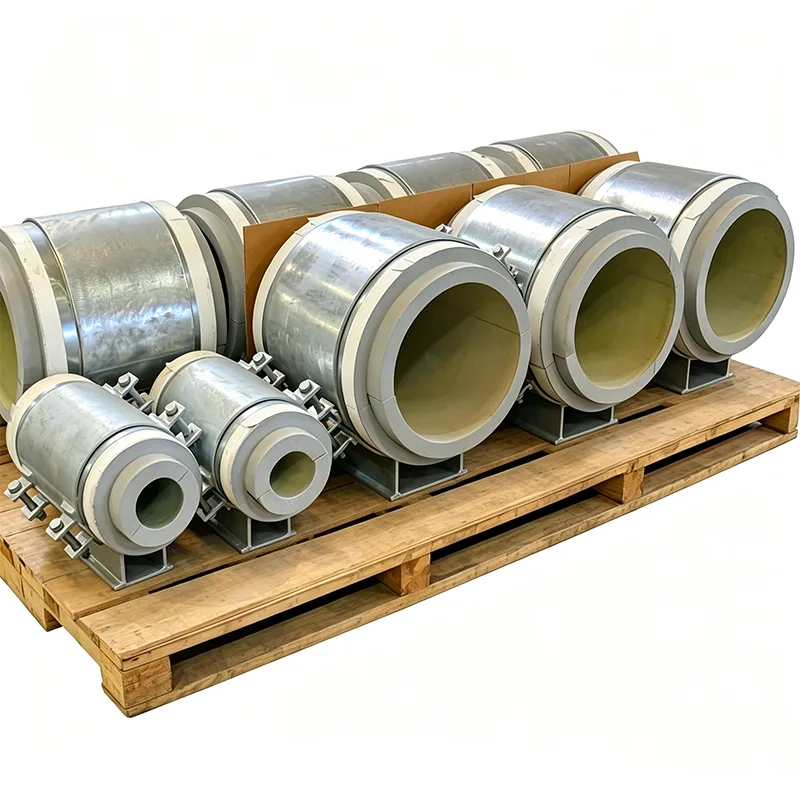

Soğuk veya yalıtımlı borular için yay desteği, yalıtımı korumak ve gerekli termal performansı sürdürmek üzere tasarlanmış daha geniş bir destek düzenlemesine de entegre edilebilir.
Doğru şekilde üretilmiş bir Değişken Yay Desteği bile yanlış kurulursa veya yanlış ayarlanırsa düşük performans gösterebilir. Bu nedenle kurulum, basit bir mekanik montaj görevinden ziyade mühendislik kontrollü bir faaliyet olarak ele alınmalıdır.
Kurulumdan önce şunları doğrulayın:
Sık karşılaşılan saha sorunlarından biri yetersiz açıklıktır. Boru soğukken bir destek takılabilir ancak termal hareket meydana geldikten sonra yakındaki çelik yapılara müdahale edebilir. Kurulumdan önce hareket zarfının tamamının kontrol edilmesi pahalı saha değişikliklerini önleyebilir.
Dış mekan kurulumları ayrıca uygun korozyon koruması gerektirir. Ortama bağlı olarak boyalı karbon çeliği, sıcak daldırma galvanizli bileşenler, paslanmaz çelik donanım veya özel kaplama sistemleri düşünülebilir.
Yay desteği, yük taşıyan mekanik bir bileşendir. Üretim tutarlılığı bu nedenle önemlidir çünkü yay özelliklerindeki veya montaj ayarlarındaki küçük farklılıklar gerçek destek reaksiyonunu etkileyebilir.
Güvenilir bir üretim süreci şunları içermelidir:
Tianshun, Değişken Yay Desteklerinin sevkiyat öncesinde yük testine tabi tutulduğunu ve testlerin belirli yük koşullarını ve yay hareketini kapsadığını belirtiyor. Uygulanabilir siparişler için test dokümantasyonu sağlanabilir ve projenin gerektirmesi halinde üçüncü taraf denetimi de düzenlenebilir.
İhracat projeleri için müşteriler, üretim başlamadan önce gerekli malzeme sertifikalarını, denetim planlarını, kaplama gerekliliklerini, boyut toleranslarını ve geçerli standartları netleştirmelidir.
Endüstriyel borular nadiren tek bir evrensel konfigürasyonu takip eder. Yay mekanizması standartlaştırılsa bile çevredeki tesisatta değişiklik yapılması gerekebilir.
Projeye bağlı olarak özelleştirme şunları içerebilir:
Tianshun mühendislik çizimlerinden, destek programlarından, boru stres verilerinden veya müşteri spesifikasyonlarından çalışabilir. Teklif aşamasında doğru bilgilerin sağlanması, imalat veya kurulum sırasında boyutsal çatışmaların ve son aşamadaki değişikliklerin önlenmesine yardımcı olur.
Endüstriyel alıcılar için Değişken Yay Desteğinin değeri yayın kendisinin ötesine uzanır. Doğru seçim, üretim kontrolü, dokümantasyon ve teslimat koordinasyonunun tümü nihai proje sonucunu etkiler.
Tianshun, endüstriyel boru destek ürünlerine odaklanıyor ve hem standart hem de özelleştirilmiş Değişken Yay Desteği çözümleri sunuyor. Ürün yelpazesi, farklı boru düzenlemelerine yönelik farklı yay destek konfigürasyonlarını ve yük kapasitelerini içerir.
Deneyimli bir üreticiyle çalışmanın temel avantajları şunlardır:
Müşteriler, Tianshun'dan fiyat teklifi talep ederken destek etiketi, çalışma yükü, soğuk yük, dikey hareket, hareket yönü, kurulum yüksekliği, gerekli standart, bağlantı türü, çevre koşulları ve mevcut alanı sağlayarak seçim doğruluğunu artırabilir.
Birincil amacı kontrollü dikey harekete izin verirken bir boruyu desteklemektir. Destek kuvveti belirtilen çalışma aralığı içinde değişirken yay, termal yer değiştirmeyi karşılar.
Boru sisteminin dikey hareket etmesi ve destek yükünde ortaya çıkan değişikliğin boru gerilimi analizine göre kabul edilebilir olması genellikle uygundur. Son derece kısıtlayıcı yük değişimine sahip kritik konumlar bunun yerine sabit bir yay düzeni gerektirebilir.
En yararlı bilgiler sıcak yük, soğuk yük, dikey hareket, hareket yönü, destek konumu, kurulum boyutları, bağlantı düzeni, çalışma sıcaklığı ve geçerli proje standartlarını içerir.
Evet. Tianshun, özel seyahat, mahfaza boyutları, bağlantı düzenlemeleri, malzemeler, kaplamalar ve kurulum koşulları gibi gereksinimler için özelleştirilmiş konfigürasyonlar sağlar.

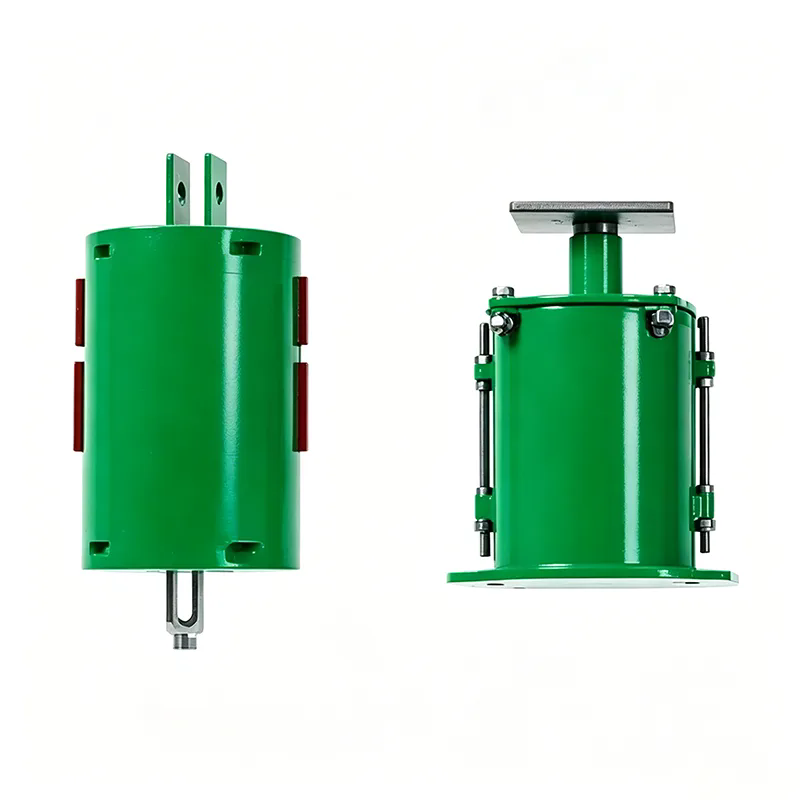

Yay mekanizması aynı temel işlevi yerine getirir ancak kurulum düzeni farklıdır. Bir yaylı askı genellikle bir üst yapıdan asılırken, tasarıma bağlı olarak borunun altında veya yanında bir yay desteği düzenlenebilir.
Test, belirtilen yükün soğukta ve çalışma konumlarında kontrol edilmesini, hareketin doğrulanmasını, yay ayarının onaylanmasını ve bitmiş montajın incelenmesini içerebilir. Kesin denetim prosedürü proje spesifikasyonuna ve satın alma gereksinimlerine bağlıdır.
Evet. Dış mekan uygulamaları, korozyona karşı koruma, kaplama sistemleri, drenaj, çevreye maruz kalma ve donanım seçiminin uygun şekilde değerlendirilmesini gerektirir. Tianshun, farklı çalışma ortamları için uygun yüzey işleme seçenekleri sunabilmektedir.
Otomatik olarak değil. Destek tipi boru düzenine ve gerilim analizine göre belirlenmelidir. Kontrollü dikey esnekliğin gerekli olduğu durumlarda değişken bir yay uygundur; Hareketin gerekli olmadığı veya kısıtlamanın tasarımın bir parçası olduğu durumlarda sert destekler uygun kalır.
A Değişken Yay DesteğiGüvenilir boru desteğini korurken dikey termal hareketi yönetmenin pratik bir yolunu sağlar. Boru hareket ettikçe yayın sıkışmasını veya uzamasını değiştirmesine izin vererek, termal olarak aktif boruların aşırı derecede kısıtlanması durumunda meydana gelebilecek istenmeyen etkileri azaltabilir.
Ancak başarılı uygulama, uygun yük derecesine sahip bir yayın seçilmesinden daha fazlasına bağlıdır. Sıcak ve soğuk yükler, dikey hareket, hareket yönü, izin verilen yük değişimi, kurulum açıklığı, çevreye maruz kalma, bağlantı konfigürasyonu, üretim kalitesi ve test gereksinimlerinin tümü dikkate alınmalıdır.
Enerji üretimi, petrokimya, kimyasal işleme, LNG, rafineri, çelik ve diğer endüstriyel boru sistemleri için doğru destek tasarımı, mekanik stabilitenin iyileştirilmesine ve kurulum ve bakımın basitleştirilmesine yardımcı olabilir.
Tianshunstandart ve özelleştirilmiş endüstriyel uygulamalar için Değişken Yay Desteği çözümleri sunar. Boru desteği çiziminiz, yay takviminiz, yük verileriniz veya özel bir kurulum gereksiniminiz varsa, teknik değerlendirme ve uygun konfigürasyon için proje ayrıntılarını Tianshun ekibine gönderin.Bize UlaşınDeğişken Yay Desteği gereksinimlerinizi görüşmek ve boru projeniz için pratik bir çözüm elde etmek için bugün.
