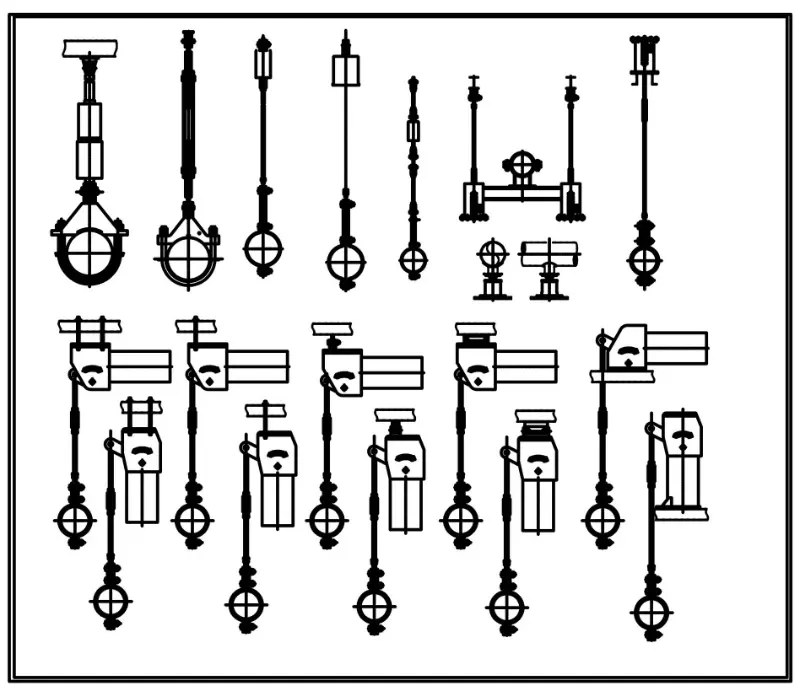

Yüksek Kapasiteli Sabit Yaylı Askı

Yangzhou Tianshun, 2012'den beri sabit yük yaylı destekleri tasarlıyor ve üretiyor. 500 kN'ye kadar tasarım yüklerini kapsayan ve bunun ötesinde özelleştirilebilir yüksek yük askılarımız, 100'den fazla kalifiye personelin çalıştığı 35.000 m²'lik bir tesiste inşa edilmiştir. Her ünite önceden ayarlanmış, test edilmiş ve 45'ten fazla ülkedeki projelere tam belgelerle birlikte gönderilmiştir.

Sabit bir yay desteğinin/askısının tip testinden elde edilen yük-deplasman eğrisi. Yatay eksen yer değiştirmeyi, dikey eksen ise yükü temsil eder. Eğri, tüm çalışma yolu boyunca yaklaşık olarak yatay kalır; bu da, borular termal genleşme ve büzülme nedeniyle saptığında destek kuvvetinin esasen sabit kaldığını gösterir.

Bu tip testi, sabit yay ünitelerinin yük sabitliğini, tam hareket stabilitesini ve çalışma güvenilirliğini doğrular. Tüm üretim birimleri, ANSI/MSS‑SP‑58‑2018 ve NB/T47038‑2013'e uygun olarak yük sapması ±%6 oranında kontrol edilerek sevkıyattan önce yük kalibrasyonuna tabi tutulur.

Bu ürünler, ana buhar boru hatları ve diğer yüksek sıcaklık ve yüksek basınçlı borular dahil olmak üzere, büyük termal yer değiştirmeye sahip endüstriyel boru sistemlerine uygulanabilir.

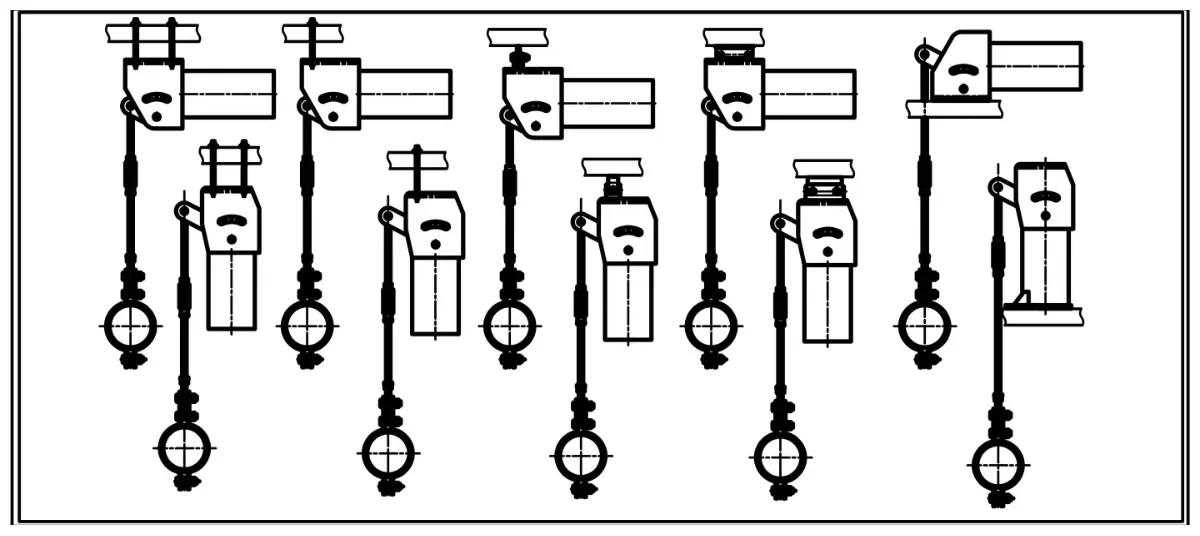

Teknik genel bakış

Parametrelerin teknik olarak uyumlu olması koşuluyla ulusal standartlar arasında dönüşüm yapıyoruz. Tasarım yükleri ve hareketler seçilen standardın sınırları dahilinde kaldığında hiçbir düzeltme faktörü uygulanmaz.

Yüksek yüklü boru desteğinde sabit yük neden önemlidir?

Yüksek Yüklü Sabit Yaylı Askı, termal genleşme nedeniyle büyük dikey yer değiştirmeye maruz kaldığında, değişken yay desteği, yay sıkıştıkça veya uzadıkça direnç kuvvetini değiştirir. Bu yük değişimi, istenmeyen gerilimi boru duvarına, bağlı ekipmana ve bitişik desteklere aktarabilir. Sabit bir yaylı askı, soğuk konumdan sıcak çalışma konumuna ve aradaki her yere neredeyse hiç değişmeyen bir destek kuvveti ileterek bu sorunu ortadan kaldırır.

Mekanizma, bir krank ve biyel kolu düzeneği aracılığıyla hareket eden bir sıkıştırma yayı kullanır. Geometri, ana mil etrafındaki yay torku, strokun her noktasındaki yük torkuna eşit olacak şekilde düzenlenmiştir. Sonuç, borunun dikey olarak ne kadar hareket ettiğine bakılmaksızın dar bir sapma bandı içinde kalan bir destek kuvvetidir.

Yüksek yük güvenilirliğini mümkün kılan tasarım özellikleri

Dar sapma ile sağlam yük kapasitesi

Standart modeller 0,1 kN'den 500 kN'ye kadar çalışma yüklerini kapsar. 500 kN'nin üzerindeki yükler için müşteri çizimlerine ve spesifikasyonlarına göre özel destekler tasarlıyoruz. Yük sapması standart olarak nominal değerin ±%5'i dahilinde tutulur ve yüksek hassasiyet seçeneği ±%3'e ulaşır. Bu sıkı tolerans, sevk edilmeden önce kalibrasyon tezgahımızda doğrulanır.

Ağır dikey hareket için sağlam yapı

Muhafaza koruyucu bir mahfaza görevi görerek inşaat kalıntılarını ve sahadaki kirliliği yaydan ve bağlantılardan uzak tutar. 50 mm, 100 mm, 200 mm ve 400 mm'lik standart hareketler mevcuttur ve boru düzeni gerektirdiğinde 600 mm'ye kadar gerçek hareket sağlanabilir. Üst ve alt hareket sınırı durdurucuları, her iki yönde de aşırı hareketi önlemek için entegre edilmiştir ve görünür bir hareket ölçeği, kurulum ekiplerinin herhangi bir zamanda konumu doğrulamasına olanak tanır.

Uzun yorulma ömrü için seçilen yay malzemeleri

Yay bobinleri 60Si2Mn veya 50CrVA çelikten sarılmıştır; her ikisi de yüksek yorulma mukavemeti ve yıllar süren termal döngü boyunca tutarlı performansı nedeniyle seçilmiştir. İyi malzeme ve kontrollü sarma işlemlerinin birleşimi, enerji ve proses tesislerinde beklenen istikrarlı yük çıkışını ve uzun servis aralıklarını destekler.

Tahmine gerek kalmadan alan ayarlanabilir

Yük ayarlama vidası, destek kuvvetinin sahada ince ayarlanmasına olanak tanır. Vidanın işaretli yönde döndürülmesi, modele bağlı olarak ±%10 ile ±%20 arası toplam ayar aralığıyla yükü %2'lik artışlarla artırır veya azaltır. Vidanın yanındaki kadran, ayarı doğrudan okur, böylece tesisatçı, üniteyi çıkarmadan veya harici yük hücreleri kullanmadan gerekli ayarı yapabilir.

Kurulumu ve hidrotesti kolaylaştıran önceden ayarlanmış pinler

Her sabit yaylı askı, müşteri tarafından belirlenen soğuk kurulum konumuna ayarlanmış kırmızı önceden ayarlanmış pimlerle fabrikadan çıkar. Pimler mekanizmayı kilitler, böylece boru sistemi yay tertibatının daha fazla sapmasına gerek kalmadan hidrostatik olarak test edilebilir veya kimyasal olarak temizlenebilir. Standart pimlerimiz, test sırasında nominal çalışma yükünün iki katına kadar dayanacak şekilde tasarlanmıştır. Daha yüksek test yükleri bekleniyorsa, sipariş aşamasında bilgilendirildikten sonra pim grubunu güçlendiriyoruz. Pimler sistem devreye alınmadan önce çıkarılmalıdır.

Kalite kontrol ve izlenebilirlik

Kalite sistemimiz ISO 9001:2015 sertifikasına sahiptir. Her bir sabit yaylı askı monte edilir ve kalibre edilmiş bir test standında müşterinin belirlediği yük ve yola göre önceden ayarlanır. Sapmanın belirtilen tolerans dahilinde kaldığını doğrulamak için yükü strok boyunca birden fazla konumda kaydederiz. Bu test kayıtları saklanır ve sevkiyatla birlikte temin edilebilir.

Yay bobinleri, yapısal çelik ve bağlantı elemanlarına yönelik malzeme sertifikaları fabrikaya kadar izlenebilir. ASME B31.1, B31.3, EN 13480 veya diğer uluslararası kodlarla uyumluluk gerektiren projeler için, uygun olduğunda kaynak prosedürü nitelikleri ve NDT raporları da dahil olmak üzere gerekli belge paketlerini sağlıyoruz.

Yüksek Kapasiteli Sabit Yaylı Askıların Uygulandığı Yerler

Bu destekler, boru sisteminin büyük dikey yer değiştirmeye maruz kaldığı ve değişen destek kuvvetlerine tolerans gösteremediği her yere monte edilir. Tipik kurulumlar arasında termik ve nükleer santrallerdeki ana buhar hatları, sıcak yeniden ısıtma boruları, kazan besleme suyu yükselticileri ve rafineriler ile kimya tesislerinde yüksek sıcaklık proses boruları yer alır. Her durumda askı, soğuktan sıcağa neredeyse sabit bir yük tutarak türbin bağlantılarına, tank nozüllerine ve diğer hassas ekipmanlara istenmeyen gerilim aktarımını önler.

Sık sorulan sorular

Sabit yaylı askının değişken yaylı destekten farkı nedir?

Değişken bir yay desteği, yay saptıkça yükünü değiştirir; bu, borunun soğuk ve sıcak durumlarda farklı bir kuvvet hissetmesi anlamına gelir. Sabit yaylı askı, destek kuvvetinin tüm strok boyunca hemen hemen aynı kalmasını sağlayacak şekilde tasarlanmıştır. Bu, yük değişiminin gerilimin boru sistemine aktarılmasını önler; bu, özellikle büyük dikey hareketin olduğu kritik hatlarda önemlidir.

Tianshun 500 kN'nin üzerinde askılar üretebilir mi?

Evet. Yüksek kapasiteli destekleri özel tasarlanmış siparişler olarak değerlendiriyoruz. Bize tasarım çizimlerini gönderebilir veya yükü, hareketi, uç bağlantıları ve geçerli kodu belirtebilirsiniz. Mühendislik ekibimiz askıyı buna göre tasarlayacak ve üretimden önce onay çizimlerini sunacaktır.

Kırmızı ön ayar pinlerinin amacı nedir ve ne zaman çıkarılmalıdır?

Önceden ayarlanmış pimler askıyı soğuk kurulum konumunda kilitler. Boru sisteminin yay hareket etmeden doldurulabilmesi, suyla test edilebilmesi veya kimyasal olarak temizlenebilmesi için mekanizmayı sağlam tutarlar. Pimler ancak tüm testler tamamlandıktan sonra ve sistem normal çalışma için devreye alınmadan önce çıkarılmalıdır. Çalışma sırasında bunların yerinde bırakılması askının çalışmasını engelleyecektir.

Hangi uluslararası standartlara göre çalışabilirsiniz?

GB/T 17116.1, NB/T 47039, MSS SP-58, ASME B31.1/B31.3, EN 13480-3, VGB-R 510 L ve JIS B 8501'e rutin olarak sabit yaylı askılar sağlıyoruz. Projeniz farklı bir standart gerektiriyorsa, lütfen bize spesifikasyonu gönderin; uygunluğu onaylayalım.

Muhafaza kaplaması aşındırıcı veya açık deniz ortamlarına uyarlanabilir mi?

Standart yüzeylerimiz sıcak daldırma galvanizli ve epoksi boyalıdır. Son derece korozif ortamlar için özel kaplama sistemleri uygulayabilir veya muhafazayı paslanmaz çelikten üretebiliriz. Uygun bir koruma sistemi önerebilmemiz için lütfen sorunuzla birlikte çevre koşullarını da belirtin.

Ödeme koşullarınız ve tipik teslimat süreniz nedir?

Ödemeyi banka havalesi yoluyla kabul ediyoruz. Teslimat süreleri, sipariş miktarına ve özel ayarların karmaşıklığına bağlıdır, ancak standart sabit yaylı askılar genellikle sipariş onayından itibaren dört ila altı hafta içinde üretilebilir ve önceden ayarlanabilir. Hızlandırılmış teslimat, sözleşme müzakereleri sırasında tartışılabilir ve üzerinde anlaşmaya varılabilir.

Tianshun'da çalışıyor

Yüksek yüklü sabit yaylı askı hakkında bilgi aldığınızda, yalnızca ticari terimlerden değil, boru desteği tasarımından da anlayan özel bir hesap yöneticisine atanırsınız. Mühendislik ekibimiz yük, seyahat ve boru tesisatı standart gereksinimlerinizi inceler ve 24 saat içinde teknik bir teklifle yanıt verir. Özel konfigürasyonlar (standart dışı hareketler, genişletilmiş sıcaklık aralıkları, özel malzemeler veya projeye özel belgeler) normal tedarik kapsamımızın bir parçası olarak gerçekleştirilir.

Teslimattan sonra kurulum rehberliği, önceden ayarlanmış pin çıkarma talimatları ve bakım tavsiyeleri sağlıyoruz. İşimizin %70'inden fazlası, her döngüde öngörülebilir bir performans sergilemek için desteklerimize güvenen müşterilerimizin tekrarlanan siparişlerinden geliyor.
