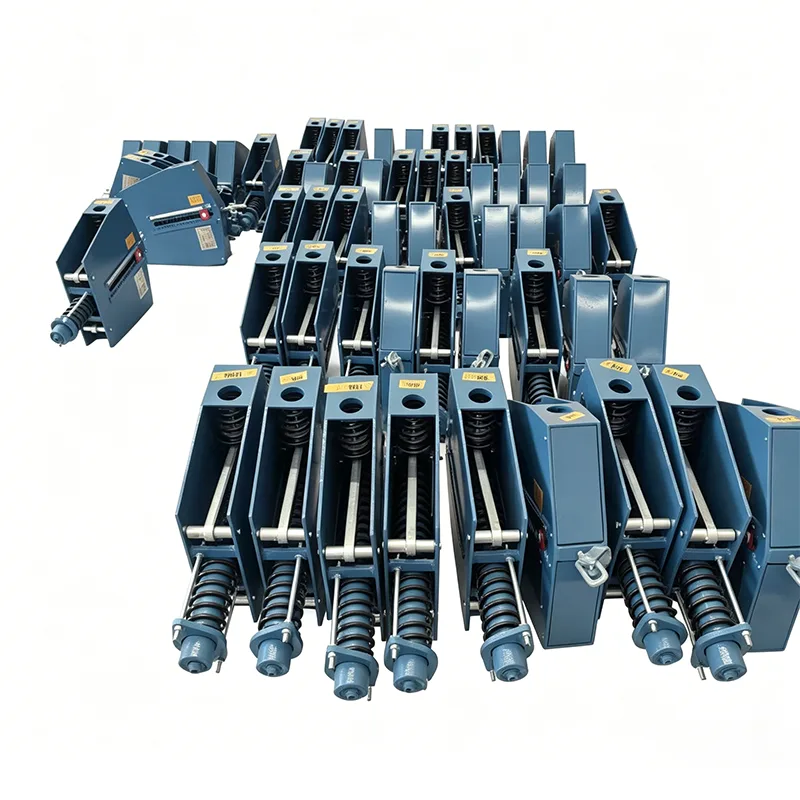

Asılı Sabit Yay Desteği

Pek çok endüstriyel tesiste boru hatlarının altında ekipmanlar, geçitler, vana grupları veya diğer engeller bulunur ve bu da zemine monteli desteklerin kurulumunu imkansız hale getirir. Bu arada, bazı büyük çaplı boru hatlarında 100 mm'yi aşan termal yer değiştirmeler yaşanır ve sıradan değişken yaylı desteklerin yük dalgalanmaları, boru hattı geriliminin izin verilen sınırları aşmasına neden olur.

Sabit bir yay desteğinin/askısının tip testinden elde edilen yük-deplasman eğrisi. Yatay eksen yer değiştirmeyi, dikey eksen ise yükü temsil eder. Eğri, tüm çalışma yolu boyunca yaklaşık olarak yatay kalır; bu da, borular termal genleşme ve büzülme nedeniyle saptığında destek kuvvetinin esasen sabit kaldığını gösterir.

Bu tip testi, sabit yay ünitelerinin yük sabitliğini, tam hareket stabilitesini ve çalışma güvenilirliğini doğrular. Tüm üretim birimleri, ANSI/MSS‑SP‑58‑2018 ve NB/T47038‑2013'e uygun olarak yük sapması ±%6 oranında kontrol edilerek, sevkıyattan önce yük kalibrasyonuna tabi tutulur.

Bu ürünler, ana buhar boru hatları ve diğer yüksek sıcaklık ve yüksek basınçlı borular dahil olmak üzere büyük termal yer değiştirmeye sahip endüstriyel boru sistemlerine uygulanabilir.

Asılı Sabit Yay Desteği bu sektör sorununu mükemmel bir şekilde çözmektedir. Havai çelik yapılara asılarak monte edilir, boru hatlarının altında yer kaplamaz ve tüm strok boyunca ≤%5 dalgalanma oranıyla sabit bir destek kuvveti sağlar.

Ürün Teknik Özellikleri

Asma ve Zemine Monte Kurulum Yöntemleri Arasındaki Karşılaştırma

İki kurulum yönteminin farklı saha koşulları için uygulanabilir senaryoları vardır ve Asılı Sabit Yaylı Destekler, alanın kısıtlı olduğu ortamlarda yeri doldurulamaz avantajlar sunar:

Süspansiyon Koşullarına Özel Olarak Optimize Edilmiş Yapısal Tasarım

Genel sabit yay desteği tasarımına dayalı olarak Asılı Sabit Yay Destekleri, süspansiyon kurulumunun gerilim özellikleri açısından hedeflenen optimizasyonlara tabi tutulmuştur:

▶  Dövme Entegre Kaldırma Pabuçları: Üst kaldırma pabuçları, kaynak hatası olmayan yekpare dövme teknolojisini benimser ve 2,5 kat güvenlik faktörüne ulaşır.

▶  Salınım Önleyici Sınırlama Cihazı: Çalışma sırasında aşırı boru hattı salınımını önlemek için enine sınırlama yapılarıyla donatılmıştır.

▶  Ayarlanabilir Askı Çubuğu Tertibatı: Farklı kurulum yüksekliklerine uyum sağlamak için standart 1–3 m ayarlanabilir askı çubukları.

▶  Düşmeye Karşı Koruma Tasarımı: Yüksek irtifadan düşmeleri önlemek için tüm bağlantı noktalarına çift güvenlik mekanizması yerleştirilmiştir.

▶  Görsel Yer Değiştirme Göstergesi: Yer personelinin çalışma durumunu kolayca gözlemleyebilmesi için yan tarafa büyük ölçekli plakalar monte edilmiştir.

Tam Seri Standart Şartname Tablosu

Çoğu endüstriyel uygulama gereksinimini karşılamak için beş standart Asma Sabit Yay Desteği serisi mevcuttur:

Tüm ürünler GB/T 17116.2, ANSI/ASME B31.1 ve API RP 551 standartlarına uygundur.

Ölçülen Performans ve Endüstri Standartları

Asılı Sabit Yay Desteklerinin temel performans göstergelerinin tümü ulusal standart gerekliliklerini aşmaktadır. Tüm veriler CNAS onaylı laboratuvarımızın %100 tam denetim kayıtlarından gelmektedir:

Tam Yaşam Döngüsü İzlenebilir Kalite Kontrol Sistemi

Yüksek rakımlara kurulan ürünlerin mutlak güvenliğini sağlamak için, her Asılı Sabit Yay Desteğine benzersiz bir ürün tanımlama kodu atayarak tam yaşam döngüsü izlenebilirliğine olanak sağlıyoruz:

▶  Hammadde İzlenebilirliği: Her çelik partisine orijinal Değirmen Test Sertifikası (MTC) eşlik eder ve spektral analiz sonuçları tanımlama koduna bağlıdır.

▶  Üretim Süreci Kayıtları: Tüm kritik süreçlere (kaynak, ısıl işlem, montaj) ilişkin operatörler ve zaman damgaları tamamen belgelenmiştir.

▶  Denetim Raporu Arşivleme: Tüm denetim raporları elektronik dosyalara dönüştürülür ve kimlik kodu aracılığıyla çevrimiçi olarak sorgulanabilir.

▶  Fabrika İşareti: Benzersiz kimlik kodu, üretim tarihi ve denetçi numarası ürün isim plakasına kazınmıştır.

▶  Satış Sonrası Takip: Ürün kurulum ve çalıştırma bilgileri eş zamanlı olarak sisteme girilerek ömür boyu teknik destek sağlanır.

Tipik Uygulama Senaryoları ve Geçmiş Performans

Asılı Sabit Yay Destekleri dünya çapında 320'den fazla endüstriyel projede başarıyla uygulanmıştır ve kümülatif teslimatlar 180.000 üniteyi aşmıştır. Tipik senaryolar şunları içerir:

▶  Enerji santrallerindeki ana buhar ve yeniden ısıtma buhar boru hatlarının yüksek rakımlı bölümleri

▶  Petrol rafinerisi tesisi alanlarında yükseltilmiş proses boru hatları

▶  LNG alım terminallerindeki tank üstü boru hatları

▶  Çelik fabrikalarındaki yüksek fırın sıcak hava boru hatlarının asma bölümleri

▶  Şehirlerde nehirler arası ve yollar arası yükseltilmiş buhar boru hatları

▶  Nükleer santralin geleneksel adalarındaki büyük çaplı boru hatları

Yeteneklerimizin kanıtı olarak geçmiş proje sözleşmelerinin, mal sahibi kabul raporlarının ve sahadaki operasyon fotoğraflarının kopyalarını sağlayabiliriz.

Ayrıcalıklı Kurulum ve Teknik Hizmetler

Asma destekleri için yüksek rakımlı kurulumun özel gereksinimlerine yanıt olarak özel hizmetler sunuyoruz:

▶  Ücretsiz kurulum düğümü tasarımı ve yük hesaplaması

▶  Yerinde kurulum rehberliği için sertifikalı yüksek irtifa operasyon mühendislerinin gönderilmesi

▶  Özel kurulum araçlarının ve güvenlik koruma ekipmanlarının sağlanması

▶  18 aylık garanti süresi, endüstri standardından 6 ay daha uzun

▶  Ürünlerin uzun süreli güvenli çalışmasını sağlamak için düzenli denetim hizmetleri

Sıkça Sorulan Sorular (SSS)

S: Kurulum yüksekliği yetersizse ne olur?

C: Kısa askı çubuğu versiyonlarını gerçek saha yüksekliğine göre özelleştirebilir veya kurulum alanı tasarrufunu en üst düzeye çıkarmak için üst gömülü kurulum çözümleri sunabiliriz.

S: Destek yükünü yerden nasıl ayarlayabilirim?

C: Tüm modeller zemine göre ayarlanabilen cihazlarla donatılmıştır. Yükün ince ayarı özel bir uzatmalı anahtar kullanılarak yerden tamamlanabilir ve bu sayede yüksek irtifa operasyonlarına olan ihtiyaç ortadan kalkar.

S: Ürünler taşıma sırasında nasıl korunuyor?

C: Taşıma sırasında biyel mekanizmasının deformasyonunu önlemek için iç yastıklama malzemeleri ve sabitleme cihazlarıyla birlikte özel ahşap kasalar kullanıyoruz. Ürünlerin sahaya mükemmel durumda ulaşmasını sağlamak için bir taşıma kilitleme cihazı da dahildir.
