Ayakta Sabit Yay Desteği

2012 yılında kurulan Yangzhou Tianshun Pipeline Technology Co., Ltd., 14 yıldır boru hattı destek ürünlerinin imalatına odaklanmış olup, ürünleri dünya çapında 40'tan fazla ülkeye hizmet vermektedir. Ayakta Sabit Yay Desteği, boru hattı üzerinde kaldırma boşluğunun bulunmadığı ve alt desteğe ihtiyaç duyulan çalışma koşulları için özel olarak tasarlanmış bir üründür. Taban aracılığıyla çelik kirişlere, beton temellere veya destek platformlarına yerleştirilerek boru hatları için sürekli yukarıya doğru destek kuvveti sağlanır ve alanın kısıtlı olduğu senaryolarda boru hattı yer değiştirme telafisi sorununu mükemmel şekilde çözer.

Sabit bir yay desteğinin/askısının tip testinden elde edilen yük-deplasman eğrisi. Yatay eksen yer değiştirmeyi, dikey eksen ise yükü temsil eder. Eğri, tüm çalışma yolu boyunca yaklaşık olarak yatay kalır; bu da, borular termal genleşme ve büzülme nedeniyle saptığında destek kuvvetinin esasen sabit kaldığını gösterir.

Bu tip testi, sabit yay ünitelerinin yük sabitliğini, tam hareket stabilitesini ve çalışma güvenilirliğini doğrular. Tüm üretim birimleri, ANSI/MSS‑SP‑58‑2018 ve NB/T47038‑2013'e uygun olarak yük sapması ±%6 oranında kontrol edilerek, sevkıyattan önce yük kalibrasyonuna tabi tutulur.

Bu ürünler, ana buhar boru hatları ve diğer yüksek sıcaklık ve yüksek basınçlı borular dahil olmak üzere büyük termal yer değiştirmeye sahip endüstriyel boru sistemlerine uygulanabilir.

Neden Ayakta Tip Seçilmeli? Alanı Kısıtlı Senaryolara Çözüm

Pratik mühendislikte birçok boru hattı üst süspansiyon çözümlerini benimseyemez ve alt desteği kullanmak zorundadır:

▶  Boru galerilerindeki alt katman boru hatları: En alt katman boru hatlarının üzerinde asma için çelik yapı kirişleri mevcut değildir

▶  Ekipmanın üstündeki boru hatları: Doğrudan ekipmanın üzerine yerleştirilmiş boru hatları, üzerinde kaldırma noktası yok

▶  Beton hendeklerdeki boru hatları: Üst kısmı dar olan boru hendeklerindeki boru hatları

▶  Geniş çaplı boru hatları: DN800'ün üzerindeki boru hatları, aşırı uzun askı çubukları dengesizliğe eğilimlidir

▶  Titreşime duyarlı boru hatları: Pompa giriş ve çıkış boru hatları, alt destek, süspansiyona göre daha iyi stabiliteye sahiptir

▶  Güçlendirme projeleri: Mevcut çelik yapılara yeni kaldırma noktaları eklenemez; yalnızca temelden destek mevcuttur

Bu senaryolarda Daimi Sabit Yay Desteği, uygulanabilir tek sabit kuvvet desteği çözümüdür.

Ürün Teknik Özellikleri

Kapsamlı Karşılaştırma: Ayakta Tip ve Süspansiyon Tipi

Ürün Yapısı ve Temel Özellikler

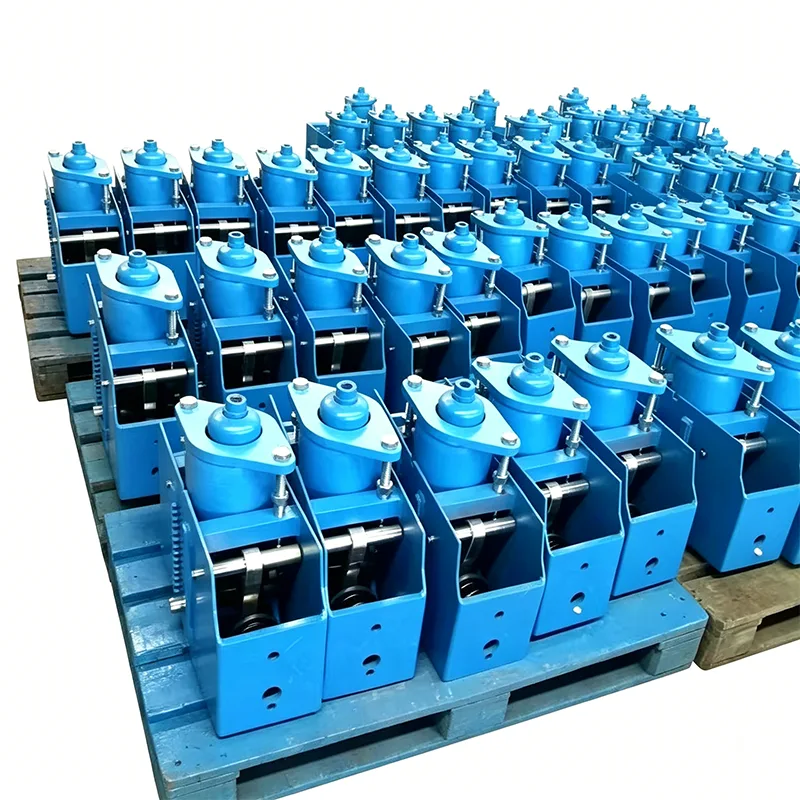

Ayakta Sabit Yay Desteği, esas olarak aşağıdaki parçalardan oluşan dikey bir kutu yapısını benimser:

Taban plakası: Yükü dağıtmak ve dengeyi sağlamak için geniş alt plaka

Yay kutusu: Dikey olarak düzenlenmiş yerleşik sabit kuvvetli yay mekanizması

Destek üst plakası: Boru hattı boru desteğine bağlanır, yükseklik ince ayarlanabilir

Yer değiştirme göstergesi: Kolay gözlem için yan tarafta görselleştirilmiştir

Kilitleme cihazı: Taşıma ve kurulum sırasında yayı kilitler

Temel Özellikler

Ultra düşük yükseklikte tasarım

Dikey yay düzeni, toplam yükseklik aynı spesifikasyondaki süspansiyon tipinden %40 daha düşük

Boru hendekleri ve ekipman odaları gibi zemin yüksekliği sınırlı olan alanlar için uygundur

Özel çalışma koşulları için özelleştirilebilir daha kısa özellikler

Mükemmel stabilite

Taban alanı süspansiyon tipinden 3 kat daha büyük, ağırlık merkezi alçak

Boru hattının yatay itişi altında devrilmek kolay değil

Titreşimli çalışma koşullarında askı çubuğunun sallanma sorunu yaşanmaz

Uygun kurulum ve bakım

Yere kurulum, yüksek irtifada çalışmaya gerek yok

Doğrudan temelin üzerine yerleştirin, tesviyeden sonra düzeltin

Üstte ayar civatası, yerde dururken çalıştırılabilir

Bakım ve değiştirme için boru hatlarını sökmeye gerek yok, yay grubunu doğrudan dışarı çekin

Güçlü yer değiştirme uyarlanabilirliği

Boru hatlarının yukarıya doğru termal yer değiştirmesi olan çalışma koşulları için özellikle uygundur

Ayrıca aşağı doğru yer değiştirmeye de uyarlanabilir, sadece ters yönde takın

Yanal yer değiştirme sabit kuvvet performansını etkilemez

Tipik Uygulama Senaryosu Analizi

Yerinde Kurulum ve Devreye Alma Kılavuzu (14 Yıllık Mühendislik Deneyimine Dayalı)

Kurulum Öncesi Muayene

1. Ürün modelinin tasarım çizimleriyle tutarlı olup olmadığını kontrol edin

2. Kilitleme cihazının sağlam olup olmadığını ve taşıma sırasında gevşeme olup olmadığını kontrol edin.

3. Taban düzlüğünü kontrol edin, deformasyon 2 mm'yi aşarsa düzeltme gerekir

Kurulum Adımları

1.Temel tesviye: Destek temel yüzeyinin seviye hatası ≤2mm/m

2. Konumlandırma ve sabitleme: Ayakta Sabit Yay Desteğini yerine yerleştirin, tabanı temele kaynaklayın veya cıvatayla sabitleyin

3. Boru hattı bağlantısı: Boru hattı boru desteğini braket üst plakasıyla bağlayın, soğuk durum yer değiştirmesini ayırın

4.Yükleme ayarı: Üst cıvatayı tasarım gereksinimlerine göre ayarlayın, gösterge plakasını soğuk durum konumuyla hizalayın

5.Kilidi açın: Kurulumdan sonra nakliye kilitleme cıvatalarını çıkarın

6. Muayene ve onay: Göstergenin sıkışmadan serbestçe hareket edebildiğini doğrulayın

Yaygın Sorunların Çözümü

Kalite Kontrol ve Doğrulama

Hammadde Kontrolü

Malzeme sertifikalı normal çelik fabrikalarından gelen tüm çelik malzemeler

Yay çeliği için %100 sertlik testi, vasıfsız malzemeler reddedildi

Ana metal mukavemetine uygun, spesifikasyonlara göre kurutulmuş kaynak malzemeleri

Üretim Proses Kontrolü

CNC kesme ve kesme, boyutsal doğruluk ±1mm

Kaynak, CO2 gazı korumalı kaynağı benimser, kaynakçılar sertifikalara sahiptir

Yaylı ısıl işlem, vakum fırınını, sertlik tekdüzeliğini ±HRC2 benimser

Makine montajı tamamlandıktan sonra üç tam stroklu deneme çalışması

Fabrika Denetimi

Her Daimi Sabit Yay Desteği teslimattan önce aşağıdakileri tamamlar:

Görünüm ve boyut denetimi

Tam strok yük testi, 10 ölçüm noktasını kaydedin

Sabitlik hesaplaması, ≤±%5 olmasını sağlayın

Kilitleme cihazı fonksiyon testi

Yer değiştirme göstergesi kalibrasyonu

Korozyon önleyici kaplama kalınlığı tespiti

Servis ve Destek

▶  Seçim desteği: Dikili tip çözümün fizibilitesini doğrulamak için kurulum alanı doğrulaması sağlayın

▶  Özelleştirilmiş hizmet: Sahadaki alana göre özel özel yükseklik ve özel taban boyutu

▶  Kurulum kılavuzu: Büyük projeler için ayrıntılı kurulum kılavuzu ve yerinde rehberlik sağlayın

▶  Teslimat döngüsü: Geleneksel modeller için 7-10 gün, özelleştirilmiş ürünler için 15-20 gün

▶  Kalite garantisi: 2 yıl ürün garantisi, ömür boyu teknik destek

▶  Yedek parça tedariği: Stokta bulunan yaygın model yay düzenekleri, 48 saat içinde teslim edilir

Daimi Sabit Yay Desteği, alanın kısıtlı çalışma koşullarında sabit kuvvet boru hattı desteği için güvenilir bir çözümdür. Geçtiğimiz 14 yılda dünya çapında yüzlerce projede askı çözümlerinin uygulanamaması sorununu çözdük ve ürünlerimiz istikrarlı bir şekilde çalışarak müşterilerimiz tarafından oybirliğiyle kabul edildi.
