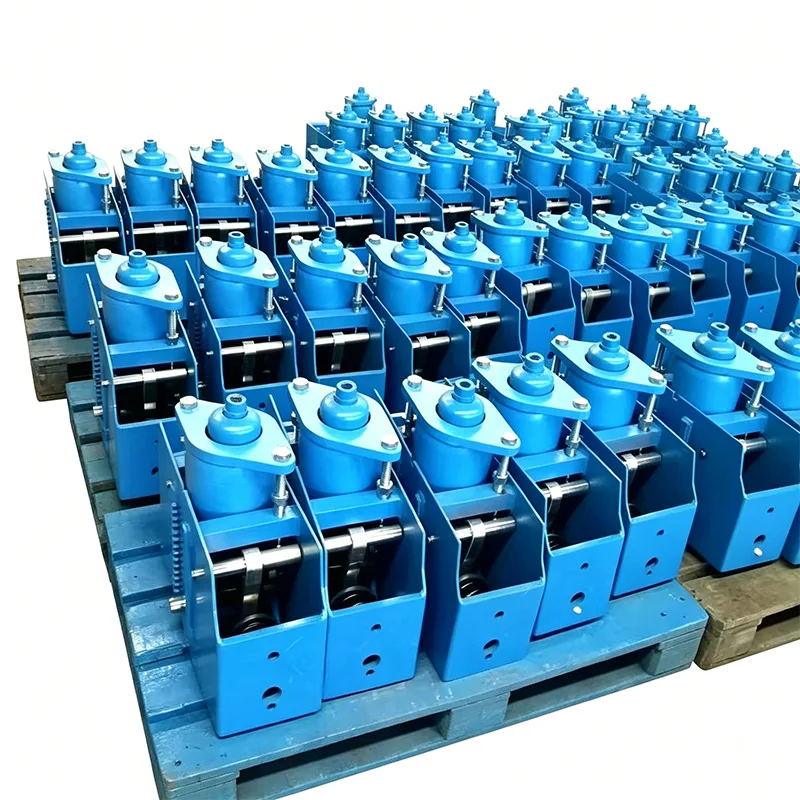

Yatay Sabit Yay Desteği

Pek çok endüstriyel tesiste boru hatlarının üzerindeki sınırlı alan, dikey sabit yaylı desteklerin kurulmasını imkansız hale getiriyor. Bu arada, bazı boru hatları yandan veya alttan destek gerektirir ve geleneksel destek yöntemleri, büyük yer değiştirmeler altında sabit kuvvet gereksinimlerini karşılamakta zorlanır. Yatay Sabit Yay Desteği bu sorunları çözmek için özel olarak tasarlanmış özel bir üründür. Boru hatlarının altına veya yanına yatay olarak monte edilir ve %5 oranında kontrol edilen bir yük değişim oranı ile tüm çalışma stroku boyunca istikrarlı bir destek kuvveti sağlar.

Sabit bir yay desteğinin/askısının tip testinden elde edilen yük-deplasman eğrisi. Yatay eksen yer değiştirmeyi, dikey eksen ise yükü temsil eder. Eğri, tüm çalışma yolu boyunca yaklaşık olarak yatay kalır; bu da, borular termal genleşme ve büzülme nedeniyle saptığında destek kuvvetinin esasen sabit kaldığını gösterir.

Bu tip testi, sabit yay ünitelerinin yük sabitliğini, tam hareket stabilitesini ve çalışma güvenilirliğini doğrular. Tüm üretim birimleri, ANSI/MSS‑SP‑58‑2018 ve NB/T47038‑2013'e uygun olarak yük sapması ±%6 oranında kontrol edilerek sevkıyattan önce yük kalibrasyonuna tabi tutulur.

Bu ürünler, ana buhar boru hatları ve diğer yüksek sıcaklık ve yüksek basınçlı borular dahil olmak üzere büyük termal yer değiştirmeye sahip endüstriyel boru sistemlerine uygulanabilir.

Çalışma Prensibi ve Yapısal Özellikleri

Yatay sabit yay mesnedi moment dengesi prensibine göre çalışır. Boru hattı dikey yer değiştirmeye maruz kaldığında yayın elastik kuvveti, hassas bir bağlantı ve kam mekanizması aracılığıyla sabit bir çıkış kuvvetine dönüştürülür. Dikey desteklerin aksine, yay tertibatı yatay olarak düzenlenmiştir, bu da daha düşük bir ağırlık merkezi ve daha istikrarlı bir çalışma sağlar; bu da onu özellikle büyük yüklü ve büyük deplasmanlı boru hattı sistemleri için uygun hale getirir.

Standart Yatay Sabit Yay Desteği, aşağıdakileri içeren ana bileşenlere sahip, entegre kaynaklı bir çerçeve yapısını benimser:

▶  Yatay olarak düzenlenmiş silindirik sarmal yay tertibatı

▶  Yüksek hassasiyetli moment dengesi bağlantı sistemi

▶  Yandan monteli yük ayarlama mekanizması

▶  Çift stroklu limit cihazı

▶  Görsel yer değiştirme göstergesi

▶  Alt montaj tabanı

Ürün Teknik Özellikleri

Sabit Yaylı Askı Teknik Tablosu	Örnek
Model / Seri	PH, LH, CA, CS, TH
Yük Kapasitesi (Çalışma)	0,1 kN - 500 kN
Toplam Seyahat	50mm, 100mm, 200mm, 400mm
Gerçek Seyahat	600 mm'ye kadar
Yük Sapması (Tolerans)	±%5 (Standart) / ±%3 (Yüksek Hassasiyet)
Kurulum Konumu	Yatay / Dikey
Konut Kaplaması	Sıcak Daldırma Galvanizli / Epoksi
Çalışma Sıcaklığı	-20°C ila +80°C (Ortam)
Yay Bobini Malzemesi	60Si2Mn / 50CrVA
Yük Ayar Aralığı	±%10 (Alan Ayarı)

Dikey Sabit Yaylı Desteklerle Karşılaştırma

Karşılaştırma Öğesi	Yatay Sabit Yay Desteği	Dikey Sabit Yay Desteği
Kurulum Yöntemi	Boru hatlarının altına veya yanına yatay olarak monte edilir	Boru hatlarının üzerine dikey olarak monte edilir
Uzay Mesleği	Düşük dikey alan, yüksek yatay alan	Düşük yatay alan, yüksek dikey alan
Ağırlık Merkezi Konumu	Düşük, mükemmel çalışma kararlılığı	Kurulum temeli için yüksek, zorlu gereksinimler
Maksimum Yük	1000kN'ye kadar	Genellikle 500kN'yi aşmayan
Bakım Kolaylığı	Yandan çalıştırma, tırmanmaya gerek yok	Üst operasyon, tırmanma çalışması gerektirir
Uygulanabilir Senaryolar	Sınırlı havai alana sahip büyük yük boru hatları	Sınırlı yatay alana sahip küçük yüklü boru hatları

Tam Seri Spesifikasyon Parametreleri

Endüstriyel uygulama gereksinimlerinin büyük çoğunluğunu kapsayan 6 standart Yatay Sabit Yay Desteği serisi sunuyoruz:

Modeli Serisi	Nominal Yük Aralığı (kN)	Standart Sapma (mm)	Çalışma Sıcaklığı Aralığı (°C)	Tasarım Güvenlik Faktörü
HCH-50	1-30	50	-40~+450	1.6
HCH-100	5-80	100	-40~+450	1.6
HCH-150	10-150	150	-40~+450	1.6
HCH-200	20-300	200	-40~+550	1.6
HCH-300	50-600	300	-40~+550	1.6
HCH-400	100-1000	400	-196~+550	1.8

Tüm ürünler GB/T 17116.2-2018, ANSI/ASME B31.1 ve DIN 2545 standartlarına uygundur.

Temel Performans Avantajları

▶  Ultra Yüksek Yük Kapasitesi: Büyük boru hatları ve ekipmanların gereksinimlerini karşılamak için maksimum 1000kN'lik destek kuvveti sağlar

▶  Yüksek Çalışma Kararlılığı: Düşük ağırlık merkezine sahip yatay düzenleme, mükemmel sismik performans sağlar ve 8 büyüklüğündeki depremlere dayanabilir

▶  Güvenli ve Rahat Bakım: Yan ayarlama ve inceleme, tırmanma işi ihtiyacını ortadan kaldırarak güvenlik risklerini azaltır

▶  Güçlü Kurulum Uyarlanabilirliği: Beton kirişlere, çelik yapılara veya ekipman temellerine monte edilebilir

▶  Geniş Yük Ayarlama Aralığı: Nominal yükün ±%15'i dahilinde yerinde ayarlama yapılmasına olanak tanır

▶  Tamamen Kapalı Tasarım: Tozun, yağmur suyunun ve aşındırıcı ortamların dahili mekanizmalara girmesini etkili bir şekilde önler

Tipik Uygulama Alanları

Yatay Sabit Yaylı Destekler aşağıdaki endüstriyel senaryolarda yaygın olarak kullanılmaktadır:

▶  Büyük termik santrallerde ana buhar ve yeniden ısıtma buhar boru hatları

▶  Petrol rafinerilerindeki hidrokraking ve sıvı katalitik kırma ünitesi boru hatları

▶  Büyük LNG terminallerindeki depolama tankı giriş ve çıkış boru hatları

▶  Çelik fabrikalarındaki yüksek fırın sıcak hava boru hatları ve konvertör gazı boru hatları

▶  Nükleer enerji santrallerinde konvansiyonel ada buhar boru hattı sistemleri

▶  Kentsel merkezi ısıtma için geniş çaplı, yüksek sıcaklıklı sıcak su boru hatları

Üretim ve Kalite Güvencesi

Sabit yaylı desteklerin üretiminde 14 yıllık deneyime sahip Yangzhou Tianshun Boru Hattı, Yatay Sabit Yaylı Desteklerini dünya çapında 350'den fazla endüstriyel projeye başarıyla uyguladı. Tüm ürünler sıkı kalite kontrol prosedürlerinden geçmektedir:

Sevkiyattan Önce Her Üründe Kapsamlı Şirket İçi Testler Gerçekleştirilir

Sevkiyattan önce her ürün tam bir kurum içi test sürecinden geçer. Bu süreç boyutsal ve görsel incelemeyi, PMI (Pozitif Malzeme Tanımlaması), sertlik testini, uygulanabilir olduğu durumlarda MT/PT tahribatsız testini, yük yer değiştirme eğrileriyle yay yükü testini ve kaplama kalınlığı ölçümünü içerir. Fabrika Test Raporları (FTR) ve Malzeme Test Raporları (MTR) sağlanır.

Üçüncü Taraf Akreditasyonuna İlişkin Açıklama

Kurum içi testler, ILAC tarafından akredite edilen üçüncü taraf testleriyle aynı değildir. Üçüncü tarafların şahitliğinde test veya laboratuvar testi gerekiyorsa, bu ayrı bir isteğe bağlı hizmet olarak sunulabilir.

İsteğe Bağlı Üçüncü Taraf Denetim Hizmetleri (Ayrı Olarak Alıntılanmıştır)

1. Malzeme Testi

Bu hizmet kimyasal bileşim analizini, çekme testini, Charpy düşük sıcaklık darbe testini ve sertlik testini kapsar.

2. Kaynak NDT'si

Mevcut yöntemler arasında Manyetik Parçacık Testi (MT), Sıvı Penetrant Testi (PT), Ultrasonik Test (UT) ve Radyografik Test (RT) yer alır.

3. Yay Yükü Performans Testi

Yük-deplasman eğrileri dahildir.

4. Sıcak Daldırma Galvanizleme / Epoksi Kaplama Korozyona Karşı Koruma Muayenesi

5. Tanıklı Test, Fabrika Gözetimi ve Sevkiyat Öncesi Denetim (PSI)

Ayırt Edici Avantajlarımız

LISEGA Uluslararası Boru Destek Sistemiyle Karşılaştırıldı

Ürün yükleme doğruluğumuz, test standartlarımız ve dokümantasyon sistemlerimiz, LISEGA uluslararası boru destek sistemiyle karşılaştırılmaktadır.

Standart Bir Yerli Tedarikçiden Daha Fazlası

Sadece ürünün kendisini sağlayan standart yerli üreticilerin aksine, her yay ünitesiyle birlikte bir yük-deplasman eğrisi sağlıyoruz. Ayrıca üçüncü taraf SGS testlerinin ve tanıklı denetimlerin düzenlenmesine yardımcı oluyoruz ve yurt dışı projeler için PE/CPE mühendisleri tarafından yapılan belge incelemelerini destekliyoruz.

Ayrıcalıklı Servis Desteği

▶  Ücretsiz yerinde inceleme ve boru hattı stres analizi

▶  Özel kurulum alanları için özelleştirilmiş tasarım

▶  Profesyonel mühendisler yerinde kurulum rehberliği ve devreye alma sağlar

▶  Garanti süresi boyunca ücretsiz onarım veya değiştirme ile 12 aylık garanti süresi

▶  Ömür boyu teknik destek ve yedek parça temini

Yatay Sabit Yay Desteği veya projenize özel teknik seçim hakkında daha detaylı bilgi almak için lütfen satış ekibimizle iletişime geçin.

Sıkça Sorulan Sorular (SSS)

S: Çelik yapılara yatay sabit yaylı destekler takılabilir mi?

C: Evet. Beton temellere, çelik yapı kirişlerine ve ekipman platformlarına uyum sağlamak için birden fazla montaj tabanı formu sunuyoruz. Büyük yüklü modeller için kurulum gücünün gereksinimleri karşıladığından emin olmak amacıyla temel tasarımı önerileri sunacağız.

S: Yatay Sabit Yay Desteğiniz düşük sıcaklıktaki ortamlarda kullanılabilir mi?

C: Evet. 304 veya 316L paslanmaz çelik malzemeleri benimseyen ve düşük sıcaklık darbe testlerinden geçmiş özel düşük sıcaklık modelleri sunuyoruz. -196°C'ye kadar düşük sıcaklıklarda normal şekilde çalışabilirler ve LNG ve etilen gibi kriyojenik boru hattı sistemleri için uygundurlar.

S: Ürünlerinizin teslim süresi nedir?

C: Standart modeller için teslimat süresi 30-45 gün, özelleştirilmiş modeller için karmaşıklığa bağlı olarak 45-60 gündür. Acil siparişler için, 20 gün gibi en kısa teslimat süresiyle hızlandırılmış üretim ayarlayabiliriz.
