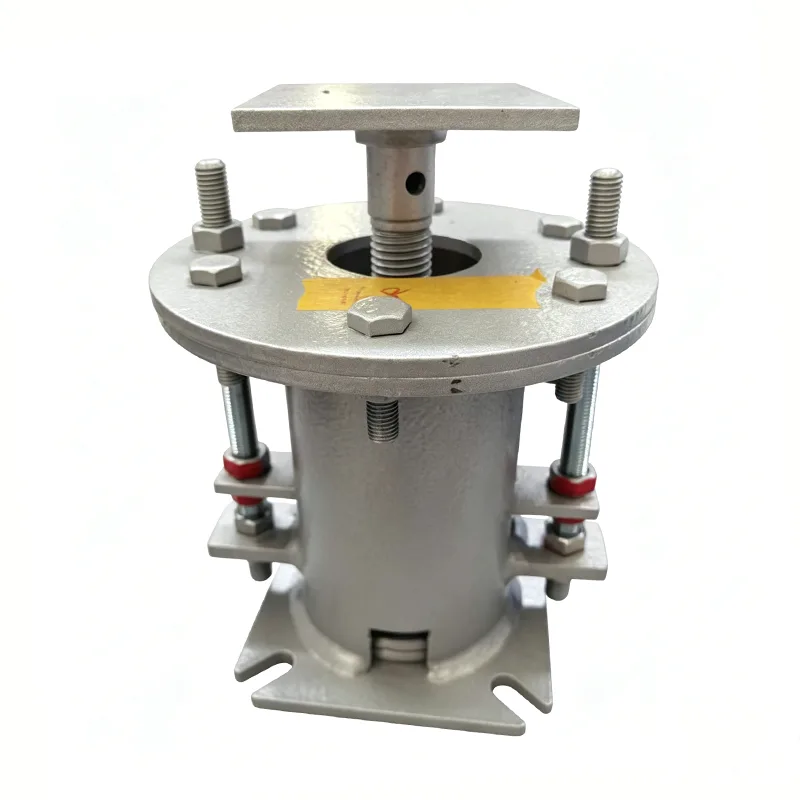

Yaylı askı desteğiZorlu endüstriyel boru sistemlerinde boru ağırlığının, termal hareketin ve titreşimin kontrol edilmesinde kritik bir rol oynar. Tianshun, enerji, petrokimya, LNG, rafineri, ısıtma, ilaç ve gıda işleme tesislerindeki uygulamaları destekleyen, 10 N ila 100.000 N arası yük değerlerine ve 200 mm'ye kadar yer değiştirme kapasitesine sahip özel tasarlanmış yaylı askı çözümleri sunar.
Düzgün seçilmiş bir yaylı askı desteği, kontrollü dikey desteği korurken boru sisteminin çalışma sıcaklığı değiştikçe güvenli bir şekilde hareket etmesine olanak tanır. Sert askıların aksine, yay bazlı sistemler termal genleşme ve büzülmeyi karşılayabilir, yükleri daha etkili bir şekilde dağıtabilir ve borulara ve bağlı ekipmanlara aktarılan stresin azaltılmasına yardımcı olabilir. Tianshun, 60Si2MnA ve 50CrVA gibi yay çeliklerini kullanarak, karbon çeliği muhafazalar, koruyucu kaplamalar, özelleştirilmiş bağlantılar ve projeye özel yük ve yer değiştirme gereksinimlerine yönelik seçeneklerle yaylı askı düzenekleri üretmektedir. Endüstriyel bir boru hattı için destek seçerken yapıyı, çalışma prensibini, spesifikasyonları, test gerekliliklerini ve uygulama koşullarını anlamak çok önemlidir.
İçindekiler
Yaylı Askı Desteği Nasıl Çalışır?
Başlıca Performans Avantajları Nelerdir?
Mühendisler Hangi Teknik Parametreleri Kontrol Etmelidir?
Yaylı Askı Destekleri Nerelerde Kullanılır?
Yaylı Askı Destekleri Nasıl Test Edilir?
Doğru Desteği Nasıl Seçmelisiniz?
Özelleştirilmiş Yaylı Askı Çözümü Alın
Yaylı Askı Desteği Nedir?
Yaylı askı desteği, kontrollü dikey harekete izin verirken bir boru hattının ağırlığını taşımak üzere tasarlanmış mekanik bir boru desteğidir. Sıcaklık değişiklikleri, çalışma yükleri ve diğer hizmet koşullarının neden olduğu harekete uyum sağlamak için bir yayın elastik davranışını kullanır.
Bir proses borusu ısındığında genişleyebilir ve soğuk konumundan hareket edebilir. Soğuduğunda boru büzülür. Sert bir destek bu hareketi kısıtlayabilir ve potansiyel olarak ilave boru gerilimi yaratabilir. Düzgün tasarlanmış bir yaylı askı, borunun tasarlanan hareket aralığı içinde hareket etmesine izin verirken destekleyici kuvvet sağlar.
Bu, yay bazlı destekleri özellikle buhar hatları, yüksek sıcaklık proses boruları, enerji üretim sistemleri, petrokimya tesisleri, rafineriler ve boru gerilimi tasarımı sırasında termal yer değiştirmenin dikkate alınması gereken diğer tesisler için kullanışlı hale getirir.
Proje mühendisleri için destek yalnızca nominal boru boyutuna göre seçilmemelidir. Çalışma yükü, sıcak ve soğuk yükler, beklenen hareket, kurulum yönü, sıcaklık, bağlantı boyutları ve geçerli tasarım standartlarının tamamının değerlendirilmesi gerekir.
Yaylı Askı Desteği Nasıl Çalışır?
Temel çalışma prensibi basittir: Yay düzeneği, borunun dikey yer değiştirmesine izin verirken kontrollü bir destek kuvveti üretir.
- Boru yükü aktarılır:Askı, borunun ağırlığının ve çalışma yükünün bir kısmını destekleyici yapıya aktarır.
- Sıcaklık değişiklikleri harekete neden olur:Boru hattı ısındıkça veya soğudukça termal genleşme veya daralma dikey harekete neden olur.
- Bahar cevap verir:Yay, hareketin yönüne ve büyüklüğüne göre sıkışır veya uzar.
- Hareket kontrollü kalır:Destek, boruyu sabit bir konuma zorlamak yerine tasarlanmış yer değiştirmeyi karşılar.
- Yük dağıtılır:Doğru destek seçimi, boru desteklerinde ve bağlı ekipmanlarda aşırı lokal yüklemenin önlenmesine yardımcı olur.
Pratik boru tasarımında yaylı askı daha büyük bir destek sisteminin parçası olarak çalışır. Boru gerilme analizine ve proje gereksinimlerine göre boru pabuçları, sert destekler, kılavuzlar, ankrajlar ve diğer bileşenler birlikte kullanılabilir.
Ana Bileşenler Nelerdir?
Bir yaylı askının güvenilirliği, yay düzeneği, muhafazası, ayar mekanizması ve bağlantı donanımı arasındaki etkileşime bağlıdır. Tipik bir konfigürasyon aşağıdaki bileşenleri içerir:
| Bileşen | Birincil İşlev | Tipik Malzeme veya Özellik |
|---|---|---|
| Yay Düzeneği | Kontrollü destek kuvveti sağlar ve harekete uyum sağlar | 60Si2MnA veya 50CrVA yay çeliği |
| Konut | Yay grubunu korur ve konumlandırır | Q235B veya Q345B karbon çeliği |
| Ayar Vidası | Kurulum sırasında yük ve yükseklik ayarına izin verir | Projeye özel çelik konstrüksiyon |
| Askı Çubuğu ve Aksesuarları | Desteği boru hattına ve yapıya bağlar | Proje gereksinimlerine göre seçilir |
| Yer Değiştirme Göstergesi | Gerçek hareket pozisyonunu gösterir | Açıkça görülebilen kalibre edilmiş gösterge |
Standart konfigürasyonlar kurulum koşullarıyla eşleşmediğinde bağlantı boyutları ve aksesuarlar özelleştirilebilir. Bu, mevcut kurulum alanının sınırlı olduğu yenileme projeleri veya karmaşık boru rafları için özellikle önemlidir.
Başlıca Performans Avantajları Nelerdir?
Termal Hareket Telafisi
Birincil avantaj, sıcaklık değişimlerinden kaynaklanan dikey boru hareketine uyum sağlama yeteneğidir. Tianshun'un standart yaylı askı tasarımları, seçilen konfigürasyona bağlı olarak 50, 80, 120, 150 ve 200 mm'lik nominal yer değiştirme seçenekleri sağlayabilir.
Kontrollü Yük Desteği
Endüstriyel boru hatları, proses sıvıları, yalıtım ve değişen servis koşulları nedeniyle çalışma sırasında önemli ölçüde ağırlaşabilir. Doğru şekilde belirlenmiş bir yay tertibatı, çalışma döngüsü boyunca kontrollü desteğin korunmasına yardımcı olur.
Azaltılmış Titreşim İletimi
Yay destekli düzenlemeler, boru titreşiminin yapısal elemanlara doğrudan aktarımının azaltılmasına yardımcı olabilir. Bu, dönen ekipmanlar, buhar sistemleri, proses ekipmanları ve titreşim kontrolünün önemli olduğu diğer kurulumlar çevresinde değerli olabilir.
Kurulum Esnekliği
Ayarlama mekanizmaları kurulumcuların kurulum sırasında destek konumu ve yüküne ince ayar yapmalarına olanak tanır. Bu, tamamen katı bir destek düzenlemesine kıyasla alan hizalamasını basitleştirebilir.
Farklı Projelere Uyarlanabilirlik
Yaylı askı düzenekleri farklı yükler, hareket gereksinimleri, malzemeler, bağlantı türleri ve çevre koşulları dikkate alınarak tasarlanabilir. Tianshun ayrıca özel yük, yer değiştirme, sıcaklık ve bağlantı gereksinimleri için özelleştirilmiş çözümler sunar.
Mühendisler Hangi Teknik Parametreleri Kontrol Etmelidir?
Yaylı askı sipariş etmeden önce mühendisler, üniteyi yalnızca boru çapına göre seçmek yerine gerçek çalışma koşullarını belirlemelidir. Aşağıdaki spesifikasyonlar özellikle önemlidir:
| Parametre | Tianshun Referans Aralığı | Neden Önemlidir? |
|---|---|---|
| Çalışma Yükü | 10 N-100.000 N | Gerekli destekleme kapasitesini belirler |
| Nominal Deplasman | 50–200 mm | Beklenen boru hareketini karşılamalıdır |
| Çalışma Sıcaklığı | -20°C ila +450°C | Malzeme ve yay seçimini etkiler |
| Yay Malzemesi | 60Si2MnA / 50CrVA | Mekanik ve yorulma performansını destekler |
| Muhafaza Malzemesi | Q235B / Q345B | Yapısal koruma ve destek sağlar |
| Yüzey İşlem | Epoksi çinko açısından zengin kaplama / sıcak daldırma galvanizleme | Korozyona karşı korumayı iyileştirir |
| Geçerli Standartlar | ANSI/HG 20644, GB/T 17116, DIN 2545 | Ürünün proje özelliklerine uygun hale getirilmesine yardımcı olur |
Uluslararası EPC projeleri için mühendisler ayrıca projeye özgü standartları, malzeme sertifikalarını, denetim gerekliliklerini veya üçüncü taraf tanıklığını da belirleyebilir. Bu gereksinimler üretim başlamadan önce onaylanmalıdır.
Yaylı Askı Destekleri Nerelerde Kullanılır?
Yaylı destekler, yük desteğinin kontrollü termal hareketle bir arada bulunması gereken endüstriyel borular için uygundur. Yaygın uygulamalar şunları içerir:
- Termik santral buhar ve su boruları
- Nükleer santral yardımcı boru sistemleri
- Petrokimya proses boru hatları
- Petrol rafinerisi fırını ve kolon boruları
- LNG ve LPG terminal boru hatları
- Kentsel merkezi ısıtma ağları
- Farmasötik proses boruları
- Gıda işleme sıhhi boruları
- Yüksek sıcaklık ve yüksek basınçlı buhar hatları
Kimyasal ve petrokimya tesisleri için yüzey koruması ve malzeme seçimi özellikle önemli olabilir çünkü destek neme, aşındırıcı atmosfere veya zorlu çalışma sıcaklıklarına maruz kalabilir.
Değişken ve Sabit Yay Desteği: Fark Nedir?
Boru hattı destek tasarımında en önemli kararlardan biri uygulamanın değişken yay konfigürasyonu mu yoksa sabit yay konfigürasyonu mu gerektireceğidir.
| Karşılaştırmak | Değişken Yay Desteği | Sabit Yay Desteği |
|---|---|---|
| Destekleyici Kuvvet | Bahar hareket ettikçe değişir | Yaklaşık olarak sabit kalacak şekilde tasarlandı |
| Tipik Kullanım | Orta derecede termal hareket | Büyük hareket veya sıkı yük değiştirme gereksinimleri |
| Tasarımın Dikkate Alınması | İzin verilen yük değişimi | Seyahat boyunca yük sabitliği |
| Tipik Uygulama | Genel proses ve tesisat boruları | Ana buhar ve hassas ekipman bağlantıları |
Destek kuvvetindeki değişikliğin boru gerilimi tasarımı dahilinde kabul edilebilir kaldığı durumlarda değişken bir yay desteği uygun olabilir. Bağlı ekipmanın izin verilen yük değişikliklerinin daha sıkı olduğu veya önemli dikey hareketin beklendiği durumlarda sabit bir yay düzenlemesi düşünülebilir.
Doğru seçim projenin boru gerilimi analizine, sıcak ve soğuk yük koşullarına, hareket yönüne ve ekipman nozul sınırlamalarına göre yapılmalıdır.
Yaylı Askı Destekleri Nasıl Test Edilir?
Yaylı askı yük taşıyan bir bileşen olduğundan kalite güvencesi özellikle önemlidir. Test yalnızca dış boyutları değil aynı zamanda malzeme durumunu, yay performansını, yük davranışını ve koruyucu kaplamayı da doğrulamalıdır.
Tipik muayene ve test faaliyetleri şunları içerir:
- Görsel ve boyutsal inceleme
- Gerektiğinde Pozitif Malzeme Tanımlaması (PMI)
- Sertlik testi
- Uygun olduğu durumlarda Manyetik Parçacık Testi veya Sıvı Penetrant Testi
- Yay yükü testi
- Yük-deplasman eğrisi doğrulaması
- Kaplama kalınlığı denetimi
- Son montaj denetimi
Geçerli siparişler için Fabrika Test Raporları ve Malzeme Test Raporları sağlanabilir. Ek doğrulama gerektiren projeler için üçüncü taraf denetimi, tanıklı test, malzeme testi, kaynak NDT'si veya sevkiyat öncesi muayene de sözleşme gerekliliklerine göre düzenlenebilir.
Doğru Yaylı Askı Desteğini Nasıl Seçmelisiniz?
Doğru seçim mühendislik verileriyle başlar. Yararlı bir spesifikasyon paketi aşağıdaki bilgileri içermelidir:
- Boru boyutu ve konfigürasyonu
- İşletim ve kurulu yükler
- Sıcak ve soğuk yük koşulları
- Beklenen dikey yer değiştirme
- Hareket yönü
- Çalışma ve tasarım sıcaklığı
- Gerekli montaj düzenlemesi
- Bağlantı boyutları
- Malzeme ve kaplama gereksinimleri
- Geçerli tasarım ve denetim standartları
Karmaşık sistemler için boru gerilimi izometrik veya ilgili destek planının sağlanması, askı seçiminin doğruluğunu önemli ölçüde artırabilir. Mühendisler daha sonra değişken yay, sabit yay veya başka bir destek düzenlemesinin uygun olup olmadığını değerlendirebilirler.
Standart boyutların uygun olmadığı durumlarda özelleştirilmiş yaylı askı çözümleri, özel yük kapasitelerini, standart dışı bağlantıları, özelleştirilmiş kurulum boyutlarını, korozyona dayanıklı malzemeleri ve yüksek veya düşük sıcaklıktaki ortamlara yönelik tasarımları içerebilir.
Yaylı Askı Desteği Hakkında Sıkça Sorulan Sorular
1. Yaylı askı desteğinin asıl amacı nedir?
Ana amacı, termal genleşme ve daralmanın neden olduğu kontrollü dikey harekete izin verirken boru hattı yüklerini desteklemektir. Ayrıca titreşim iletiminin azaltılmasına ve çalışma sırasında daha istikrarlı bir destek koşulunun korunmasına yardımcı olabilir.
2. Tianshun yaylı askı destekleri hangi yük aralığını kaldırabilir?
Referans verilen standart ürün yelpazesi, 10 N ila 100.000 N arasındaki çalışma yüklerini kapsar. Gerçek seçim, borunun çalışma koşullarına, yük gereksinimlerine, hareketine ve proje tasarım verilerine bağlıdır.
3. Yaylı askı ne kadar yer değiştirmeyi karşılayabilir?
Standart nominal yer değiştirme seçenekleri arasında 50 mm, 80 mm, 120 mm, 150 mm ve 200 mm bulunur. Özelleştirilmiş seyahat gereksinimleri, gerçek boru hareketine göre değerlendirilebilir.
4. Yay düzeneği için yaygın olarak hangi malzemeler kullanılır?
Yaygın yay malzemeleri arasında 60Si2MnA ve 50CrVA bulunur. Muhafaza malzemeleri Q235B ve Q345B karbon çeliğini içerebilir; yüzey işleminde ise epoksi çinko açısından zengin kaplamalar veya sıcak daldırma galvanizleme kullanılabilir.
5. Sabit yay desteği ne zaman dikkate alınmalıdır?
Boru hattı önemli bir dikey hareket yaşadığında veya bağlı ekipmanın tasarlanan hareket boyunca yaklaşık olarak sabit kalması için destek kuvvetine ihtiyaç duyduğu durumlarda sabit bir yay desteği düşünülebilir. Nihai seçim boru stres analizini ve proje gerekliliklerini takip etmelidir.
6. Yaylı askı destekleri özelleştirilebilir mi?
Evet. Özelleştirme, yük ve yer değiştirme gereksinimlerini, malzeme seçimini, bağlantı türlerini, kurulum boyutlarını, çevre koşullarını ve projeye özgü diğer gereksinimleri kapsayabilir.
Özelleştirilmiş Yaylı Askı Çözümü Alın
Güvenilir bir yay destek sistemi, doğru mühendislik verileri, uygun malzeme seçimi, kontrollü üretim ve belgelenmiş testlerle başlar. Tianshun, yay desteği üretim deneyimini endüstriyel boru uygulamalarına yönelik özelleştirilmiş mühendislik hizmetleriyle birleştiriyor. Bir enerji, petrokimya, rafineri, LNG, ısıtma, ilaç veya başka bir boru hattı projesi planlıyorsanız yük, yer değiştirme, sıcaklık, bağlantı ve miktar gereksinimlerinizi mühendislik ekibiyle paylaşın. Tianshun Yaylı Askı Desteği hakkında daha fazla bilgi edinin veyabize UlaşınProjeye özel öneri ve fiyat teklifi için.
