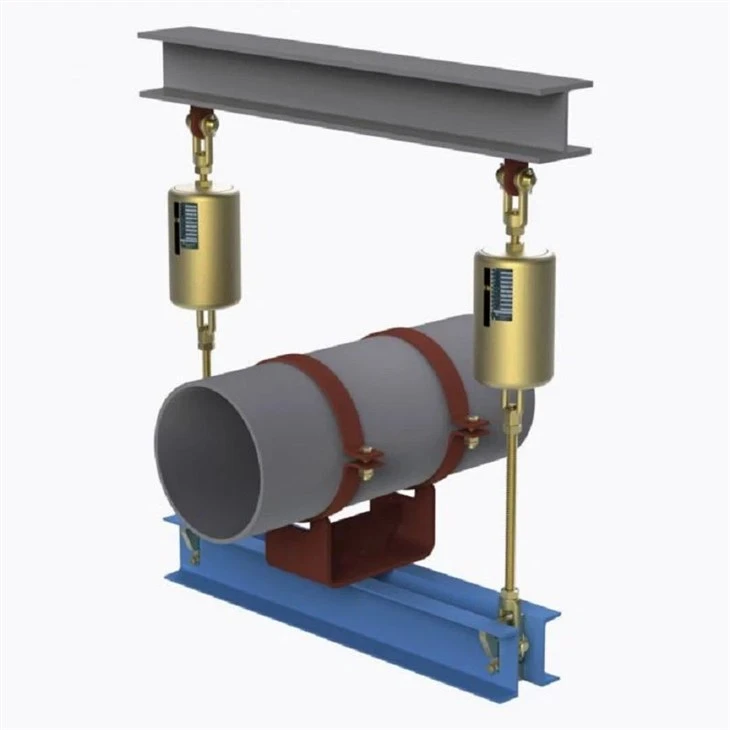

Değişken yaylı destekler olarak da bilinen değişken yaylı askılar, endüstriyel boru sistemlerinde en yaygın kullanılan boru desteği türüdür. Borunun termal genleşme veya büzülme nedeniyle dikey olarak hareket etmesi nedeniyle yay sapması ile orantılı olarak değişen bir destek kuvveti sağlarlar. Isıl yer değiştirmenin orta düzeyde olduğu ve kontrollü miktarda yük değişiminin kabul edilebilir olduğu uygulamalar için değişken yaylı askılar, sabit yaylı desteklerle karşılaştırıldığında uygun maliyetli ve kompakt bir çözüm sunar.
Tarafından üretilmiştirYangzhou Tianshun Boru Hattı TeknolojisiDeğişken yaylı askılarımız, sağlam bir çelik kasaya yerleştirilmiş yüksek kaliteli alaşımlı çelik helezon yaylar kullanır. Boru monte edildiği konumdan yukarı veya aşağı hareket ettikçe yay buna göre sıkışır veya uzar, tepki kuvvetini hareket mesafesi ve yay hızıyla doğru orantılı olarak değiştirir. Her ünite fabrikada belirtilen soğuk yüke, sıcak yüke ve hareket yönüne göre kalibre edilerek kurulumdan çalıştırmaya kadar öngörülebilir performans sağlanır.
Bu şekil, ürünün yük taşıma doğruluğunu ve operasyonel güvenilirliğini doğrulamak için temel yük ve yer değiştirme parametreleri dahil olmak üzere değişken bir yay desteğinin/askısının yük yer değiştirme performans eğrisini gösterir.
Her ünite sevkiyattan önce yük kalibrasyonuna ve performans testine tabi tutulur. Ayar yükü sapması, ANSI/MSS‑SP‑58‑2018 uluslararası standardının yanı sıra NB/T47039‑2013 ile uyumlu olarak ±%5 dahilinde kontrol edilir.
Ürünler enerji, petrokimya ve diğer endüstriyel boru sistemlerine yönelik teknik gereksinimleri karşılar. MSS‑SP‑58‑2018 uyarınca, değişken yay üniteleri için izin verilen maksimum yük değişkenliği, tam çalışma hareketi dahilinde çalışma sıcak yükünün %25'ini aşmayacaktır.
| Değişken Yaylı Askı Teknik Tablosu | Örnek |
| Askı Tipi / Konfigürasyonu | A, B, C, D, E, F, G yazın |
| Yay Boyutu / No. | 0 - 22 numara |
| Seyahat Aralığı | 30mm, 60mm, 90mm, 120mm 180mm |
| Çalışma Yükü | 0,2 kN - 400 kN |
| Kurulu Yük (Soğuk Yük) | kN / kgf |
| Çalışma Yükü (Sıcak Yük) | kN / kgf |
| Hareket Yönü | Yukarı / Aşağı |
| Değişkenlik (%) | ≤ %25 (Standart) |
| Yüzey İşlem | Sıcak Daldırma Galvaniz/Boyalı |
| Muhafaza Malzemesi | Karbon Çelik (Q235/Q355) |
Değişken bir yaylı askı seçerken önemli bir parametre, yük değişim yüzdesidir; yani soğuk ve sıcak yük arasındaki farkın çalışma yüküne bölümü. Çoğu mühendislik spesifikasyonu bu değerin genel hizmet için %25'in, kritik ekipman bağlantıları için %6'nın altında kalmasını gerektirir. Yer değiştirmenin, yük değişiminin kabul edilebilir sınırları aşacak kadar büyük olduğu durumlarda, bunun yerine sabit yaylı askılar belirtilir.
Standart değişken yay desteklerimiz, tüm çalışma aralıkları boyunca yük değişimini tipik proje sınırları dahilinde tutacak şekilde tasarlanmıştır ve her ünite, basit kurulum ve devreye alma için yay hızı, soğuk yük ayarı ve hareket yönü ile açıkça işaretlenmiştir.
Standart yay boyutlarında yaklaşık 0,02 kN'den 40 kN'ye kadar yük kapasitelerini kapsayan, üstten askılı, tabandan monteli ve yandan monteli tasarımlar dahil olmak üzere çoklu montaj konfigürasyonlarında değişken yaylı askılar sunuyoruz. Standart hareket aralıkları 30 mm, 60 mm, 90 mm, 120 mm ve 150 mm'yi içerir; istek üzerine özel hareket aralıkları da mevcuttur.
Yay elemanları 60Si2Mn veya 50CrVA yay çeliğinden üretilir ve korozif ortamlar için sıcak daldırma galvanizli, epoksi boyalı veya paslanmaz çelik yüzeyli muhafazalar mevcuttur. Standart üniteler, -20°C ila +200°C arasındaki ortam çalışma sıcaklıklarına göre sınıflandırılmıştır; fırın ve kazan boruları gibi aşırı ısı uygulamaları için yüksek sıcaklık alaşımlı yay seçenekleri mevcuttur.
Her değişken yay desteği bir hareket ölçeği, yük göstergesi ve üst ve alt durdurma plakalarıyla donatılmıştır. Üst ve alt kısımdaki dişli çubuk bağlantıları, kurulum sırasında basit dikey ayarlamaya olanak tanır ve yük ayarları, isim plakasındaki verilere göre sahada doğrulanabilir.
Değişken yaylı askılarımız GB/T 17116.1/.2/.3'e uygun olarak üretilmektedir ve MSS SP-58, ASME B31.1, ASME B31.3 ve EN 13480-3 dahil uluslararası standartlarla tamamen değiştirilebilir. Malzeme izlenebilirliği üretim boyunca korunur ve tüm yaylar montajdan önce ön ayar ve yük testlerine tabi tutulur.
Özel projeler için paslanmaz çelik yaylı askılar, yalıtımlı boru destek düzenekleri ve açık deniz, denizcilik veya tuzdan arındırma hizmetlerine yönelik özel kaplamalı üniteler sağlıyoruz. Ayrıca komple hat desteği çözümleri için değişken yaylı askı serimizle doğrudan entegre olan ön yalıtımlı boru destekleri ve boru pabucu destekleri de üretiyoruz.
Değişken yaylı desteklerDikey termal hareketin meydana geldiği hemen hemen her türlü proses ve tesisat borularına monte edilir. Yaygın uygulamalar arasında enerji santrali buhar ve besleme suyu hatları, rafineri proses boruları, kimya tesisi ısı eşanjörü döngüleri, bölgesel ısıtma ağları ve büyük ticari binalardaki HVAC sistemleri yer alır. Ayrıca yalnızca seçilen noktaların hareket dengelemesi gerektirdiği hatlarda sert boru desteklerinin yanında da kullanılırlar.
Su darbesi, sismik olaylar veya pompa titreşimi gibi dinamik yüklere sahip boru sistemleri için, değişken yaylı askılar genellikle serbest termal yer değiştirmeye izin verirken dinamik hareketi kısıtlayan hidrolik sınırlayıcılarla birleştirilir. Değişken bir ünite için termal büyümenin çok büyük olduğu durumlarda, bu belirli destek noktalarında sabit yaylı askılara yükseltme yapmanızı öneririz.
Daha geniş boru destek portföyümüz sabit yaylı destekleri, sert askıları ve payandaları, boru pabucu desteklerini, soğuk ve kriyojenik hatlar için ön yalıtımlı boru desteklerini ve hidrolik durdurucuları içerir. Eksenel, yanal veya açısal hareket emilimi de gerektiren boru sistemleri için metal körüklü genleşme derzleri, kauçuk genleşme derzleri ve yay desteklerimiz ile birlikte belirlenebilen kumaş genleşme derzlerini tek kaynak çözüm olarak üretiyoruz.
Her değişken yaylı askı, ISO 9001:2015 kalite yönetim sistemimiz kapsamında, sevkiyattan önce şirket içi test tesisimizde yük testine tabi tutulur ve boyutsal olarak doğrulanır. Müşterilerimize ilk yay seçimi ve yük hesaplamasından kurulum rehberliği ve satış sonrası hizmete kadar destek veriyoruz. Sorularınıza 24 saat içinde yanıt verilir ve standart üretim teslim süreleri hacim ve konfigürasyona bağlı olarak 10 ila 20 iş günü arasında değişir. 14 yılı aşkın bir süredir 45'ten fazla ülkedeki projelere boru destekleri ve genleşme derzleri tedarik ederek, küresel çapta EPC yüklenicilerine ve son kullanıcılara hem katalog standardında hem de özel tasarlanmış üniteler sunuyoruz.
Değişken bir yay desteğinde "yük değişim yüzdesi" ne anlama gelir?
Yük değişimi, soğuk (kurulu) yük ile sıcak (çalışma) yükü arasındaki farktır ve çalışma yükünün yüzdesi olarak ifade edilir. Yay oranının termal hareketle çarpımı ve çalışma yüküne bölünmesiyle belirlenir. Çoğu proje spesifikasyonu, standart borular için bu değeri maksimum %25 ile sınırlar.
Değişken yaylı askı herhangi bir yönde takılabilir mi?
Hayır. Değişken yaylı askılar dikey hareket için tasarlanmıştır ve yay ekseni dikey olacak şekilde monte edilmelidir. Yatay veya açılı kurulum, sıkışmaya, yanlış yük aktarımına ve erken aşınmaya neden olur. Yatay yükler veya yanal sınırlamalar için rijit payandalar, boru pabuçları veya sınırlayıcılar ayrıca belirtilmelidir.
Değişken yaylı askılarınızın kaldırabileceği maksimum sıcaklık nedir?
Alaşımlı çelik yaylara sahip standart karbon çeliği üniteler, yaklaşık 200°C'ye kadar sürekli hizmet için derecelendirilmiştir. Yüksek basınçlı buhar hatları veya kazan bağlantıları gibi daha yüksek sıcaklıktaki borular için yüksek sıcaklık yay malzemeleri ve yalıtımlı destek konfigürasyonları sunuyoruz. Doğru malzeme seçimi için çalışma koşullarınızı mühendislik ekibimizle iletişime geçin.
Yay seçimi hesaplamaları sağlıyor musunuz?
Evet. Boru boyutunu, çalışma ağırlığını, termal yer değiştirmenin büyüklüğünü ve yönünü ve proje spesifikasyonu gerekliliklerini sağlarsanız mühendislik ekibimiz yay seçiminde yardımcı olabilir. Ayrıca mevcut destek programlarını inceleyebilir ve her konum için uygun değişken veya sabit yay desteğini önerebiliriz.
Standart değişken yaylı askıların teslim süresi nedir?
Standart katalog birimleri, sipariş boyutuna ve mevcut üretim yüküne bağlı olarak genellikle 10 ila 20 iş günü içinde gönderilir. Özel kaplamalar, özel seyahatler veya paslanmaz çelik konfigürasyonlar birkaç gün daha ekleyebilir. Hızlandırılmış teslimat, sipariş sırasında tartışılabilir.
Siparişle birlikte hangi belgeler gelir?
Standart tedarik, yay numarasını, yük değerini ve hareket verilerini içeren bir paketleme listesi ve ürün isim plakalarını içerir. Talep üzerine malzeme test raporları (MTR'ler), yay yükü kalibrasyon kayıtları ve boyutsal inceleme raporları sağlanabilir. Gereken projeler için yetkili kuruluşlar tarafından üçüncü taraf denetimi de mevcuttur.
Boru pabuçları ve kelepçeleri de dahil olmak üzere komple boru destek düzeneklerini tedarik edebilir misiniz?
Kesinlikle. Değişken yaylı askıları bağımsız üniteler olarak veya boru kelepçeleri, boru pabucu destekleri, gerdirmeler, dişli çubuklar ve yapısal bağlantı donanımını içeren tamamen monte edilmiş destek setleri olarak tedarik ediyoruz. Soğuk veya kriyojenik hizmete yönelik ön yalıtımlı boru destek düzenekleri, kuruluma hazır tek bir paket olarak da mevcuttur.
