Yüksek Sıcaklık Değişken Yaylı Askı

Yangzhou Tianshun, Çin'in Jiangsu kentindeki 35.000 m²'lik bir fabrikada enerji, petrokimya ve endüstriyel sektörlere yönelik değişken yaylı askılar üretmektedir. Yüksek sıcaklık çeşitlerimiz, öngörülebilir yük performansını korurken, ortamın çok üzerindeki boru yüzey sıcaklıklarını idare edecek şekilde üretilmiştir. 45'ten fazla ülkeye gönderdiğimiz her üniteyi on dört yıllık özel boru desteği deneyimi ve ISO 9001:2015 sertifikalı bir kalite sistemi destekliyor.

Bu şekil, ürünün yük taşıma doğruluğunu ve operasyonel güvenilirliğini doğrulamak için temel yük ve yer değiştirme parametreleri dahil olmak üzere değişken bir yay desteğinin/askısının yük yer değiştirme performans eğrisini gösterir.

Her ünite sevkiyattan önce yük kalibrasyonuna ve performans testine tabi tutulur. Ayar yükü sapması, ANSI/MSS‑SP‑58‑2018 uluslararası standardının yanı sıra NB/T47039‑2013 ile uyumlu olarak ±%5 dahilinde kontrol edilir.

Ürünler enerji, petrokimya ve diğer endüstriyel boru sistemlerine yönelik teknik gereksinimleri karşılar. MSS‑SP‑58‑2018 uyarınca, değişken yay üniteleri için izin verilen maksimum yük değişkenliği, tam çalışma hareketi dahilinde çalışma sıcak yükünün %25'ini aşmayacaktır.

Değişken yaylı askının takılacağı yer

Her boru hattı sabit bir yük gerektirmez. Termal yer değiştirme sınırlı olduğunda değişken yaylı askı güvenilir ve uygun maliyetli bir çözüm sunar. Boru dikey olarak genişledikçe veya daraldıkça destek kuvveti bilinen ve kontrol edilen bir aralıkta değişir. Yay, bu yük değişiminin boru gerilim analizi tarafından belirlenen sınırlar dahilinde kalmasını sağlayacak şekilde boyutlandırılmıştır ve borunun soğuktan sıcağa doğru düzgün şekilde desteklenmesini sağlarken bağlı ekipmanlarda aşırı gerilimi önler.

Yüksek sıcaklıkta hizmet için tasarım, standart yay bobinlerinin ötesine geçer. Yüksek boru sıcaklıkları, askı tertibatına ısı yayarak veya ileterek sıradan yay çeliğini yumuşatabilir ve kalibre edilmiş yükü kaydırabilir. Yüksek sıcaklık değişken yaylı askılar, çalışma zarfı boyunca belirtilen yay oranını ve yük aralığını koruyan malzeme seçimi ve yüzey korumasıyla bu sorunu çözer.

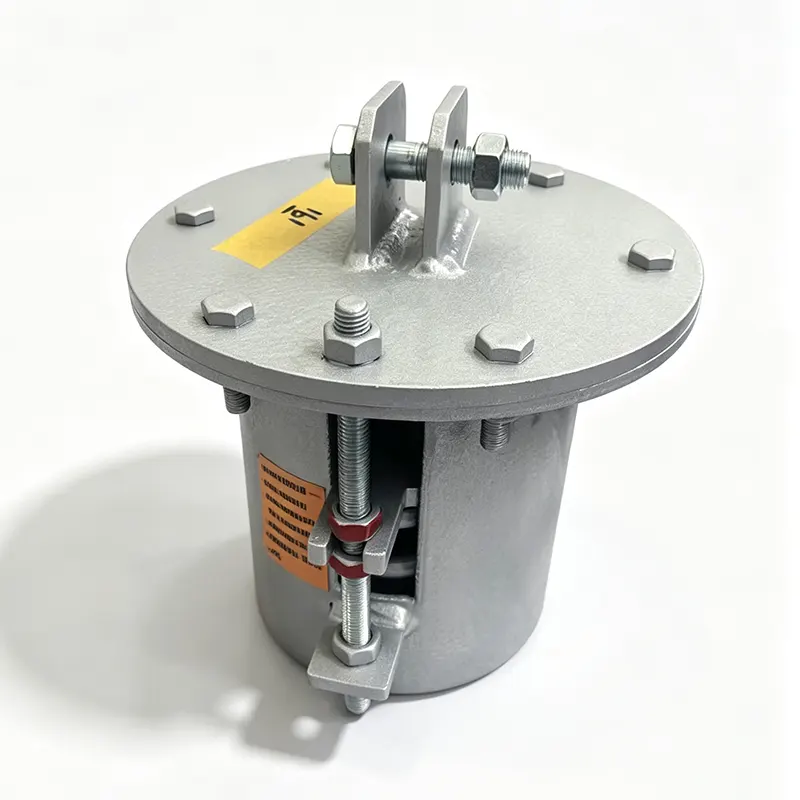

Yüksek sıcaklık tasarımını güvenilir kılan şey nedir?

Yüksek sıcaklıklara uygun yay malzemeleri

Standart yaylar sıcaklık yükseldiğinde gücünü kaybeder ve sarkar. Gerçek pozlamaya uygun bobin malzemelerini seçiyoruz. 150 °C'ye kadar orta derecede yükseltilmiş koşullar için 50CrVA veya 60Si2Mn, stabil mekanik özellikleri korur. Sıcaklıklar 300 °C veya üzerine ulaştığında Inconel X-750 gibi nikel bazlı alaşımlar belirtilir. Malzemenin her bir ısısı, bileşimin ve ısıl işlemin gereken kaliteyle eşleştiğini doğrulayan tam değirmen sertifikaları ve izlenebilirlik kayıtları ile birlikte gelir.

Yük değişimi proje limitleri dahilinde tutuldu

Değişken yaylı askı soğuk konumda, sıcak çalışma konumunda ve her ara noktada farklı kuvvet üretir. Tasarım mühendislerimiz, müşterinin boru stres raporundaki izin verilen yük değişimiyle çalışır ve sapmayı tipik olarak çalışma yükünün %15 veya %25'i ile sınırlayan bir yay seçer, ancak gerektiğinde daha sıkı sınırlar da karşılanabilir. Soğuk ve sıcak konumlardaki yükün belirtilen bant dahilinde olduğunu doğrulamak için her ünite kalibre edilmiş bir tezgah üzerinde ayarlanır ve test edilir.

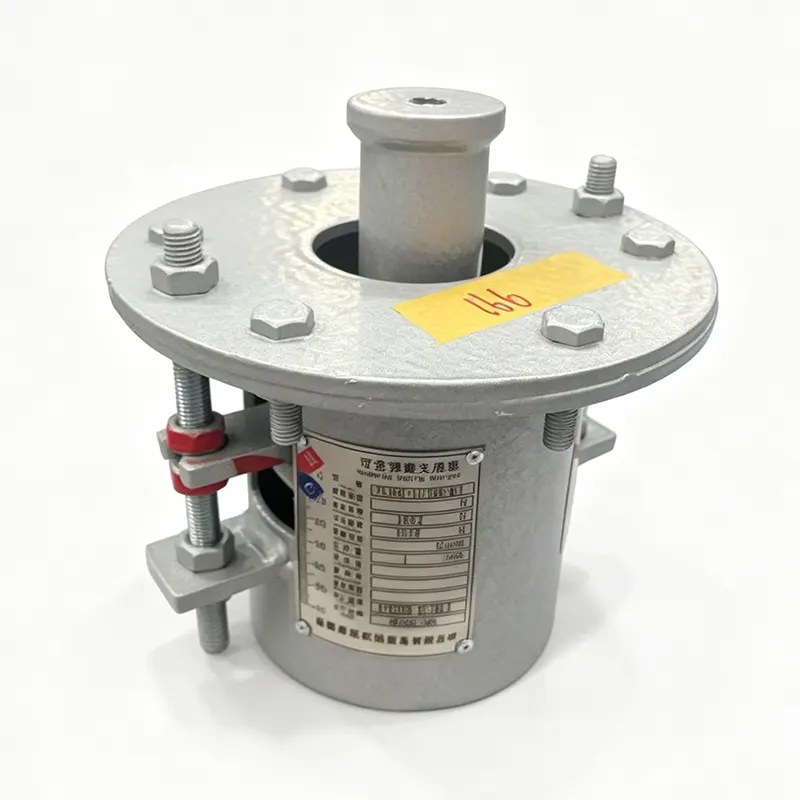

Donanım için korozyon ve ısı koruması

Gövde ve yapısal bileşenler standart olarak sıcak daldırma galvaniz veya yüksek sıcaklığa dayanıklı epoksi boya ile kaplanmıştır. Özellikle agresif veya döngüsel ısıya maruz kalma için ek termal bariyer kaplamaları sunuyoruz veya muhafazayı paslanmaz çelikten üretiyoruz. Bu önlemler, yıllar süren kullanım sonucunda yay hareketini engelleyebilecek kireçlenmeyi, paslanmayı ve yüzey bozulmasını önler.

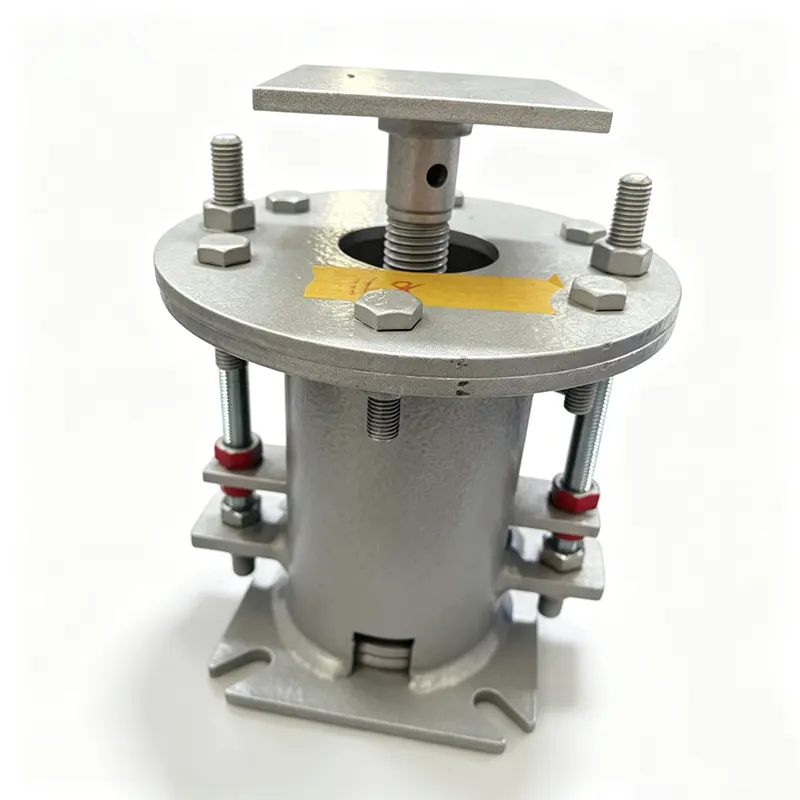

Askıyı çıkarmadan yerinde ayarlama

%2'lik adımlarla işaretlenmiş bir yük ayarlama vidası ve komparatör saati, saha ekibinin kurulu yükte modele bağlı olarak ±%10 ila ±%20'ye kadar ince ayar yapmasına olanak tanır. Bu alan ayarlanabilirliği, kurulum koşullarının tasarım çiziminden biraz farklı olduğu durumlarda veya inşaat sırasında boru güzergahının değiştiği durumlarda değerlidir.

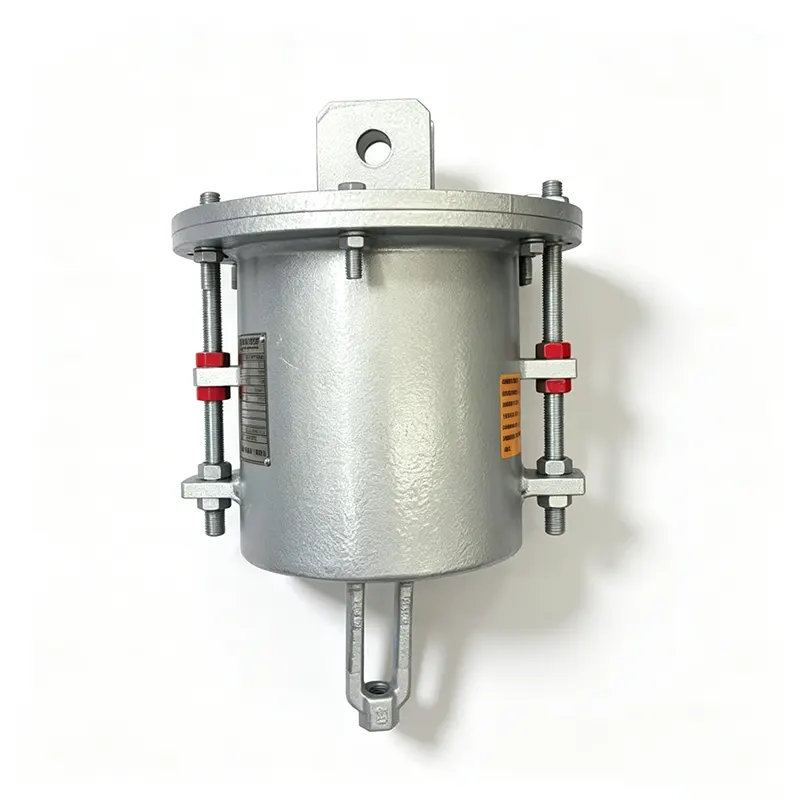

Seyahat durakları ve görünür ölçek

Her askıda aşırı darbeye karşı koruma sağlamak için üst ve alt hareket durdurucuları bulunur. Açıkça görülebilen hareket ölçeği, kurulum ve bakım personelinin mevcut konumu bir bakışta doğrulayabilmesini sağlar. Soğuk ön ayar konumu çıkarılabilir hareket tahditleriyle kilitlenir ve hidrostatik testin ve kimyasal temizliğin yayı saptırmadan gerçekleştirilmesine olanak tanır.

Teknik genel bakış

Değişken Yaylı Askı Teknik Tablosu	Örnek

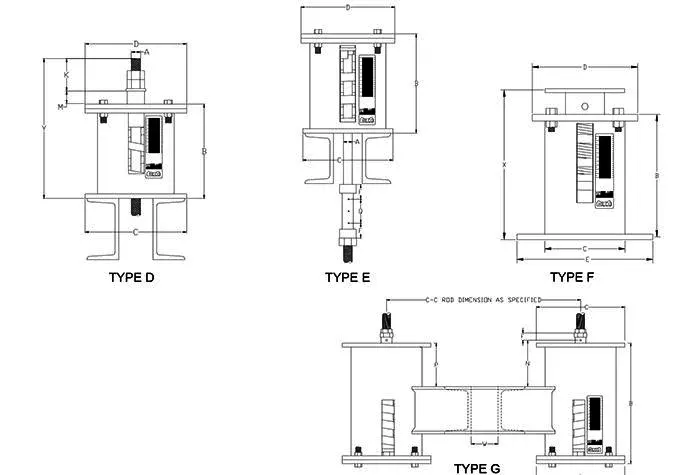

Askı Tipi / Konfigürasyonu	A, B, C, D, E, F, G yazın
Yay Boyutu / No.	0 - 22 numara
Seyahat Aralığı	30mm, 60mm, 90mm, 120mm 180mm
Çalışma Yükü	0,2 kN - 400 kN
Kurulu Yük (Soğuk Yük)	kN / kgf
Çalışma Yükü (Sıcak Yük)	kN / kgf
Hareket Yönü	Yukarı / Aşağı
Değişkenlik (%)	≤ %25 (Standart)
Yüzey İşlem	Sıcak Daldırma Galvaniz/Boyalı
Muhafaza Malzemesi	Karbon Çelik (Q235/Q355)

Özel seyahatler, yük değerleri ve yüksek sıcaklıktaki malzemeler düzenli tedarikimizin bir parçası olarak gerçekleştirilir. Talep edildiğinde uluslararası standartlar arasında dönüşüm yapıyor ve üretim öncesinde teknik uyumluluğu doğruluyoruz.

Kalite kontrol ve dokümantasyon

Her Ürün Sevkiyattan Önce Kapsamlı Şirket İçi Testlere tabi tutulur

Şirket İçi Test Kapsamları

Boyutsal ve görsel muayene, PMI (Pozitif Malzeme Tanımlaması), sertlik testi, MT/PT tahribatsız muayene (varsa), yük yer değiştirme eğrileriyle yay yükü testi ve kaplama kalınlığı ölçümü. Fabrika Test Raporları (FTR) ve Malzeme Test Raporları (MTR) sağlanmaktadır.

Not: Kurum İçi Testler, ILAC Akreditasyonlu Üçüncü Taraf Testleri Değildir

Üçüncü taraf tanıklı testler veya laboratuvar testleri isteğe bağlı, ayrıca teklif edilen bir hizmet olarak mevcuttur.

İsteğe Bağlı Üçüncü Taraf Denetim Hizmetleri (Ayrıca Alıntılanmıştır)

1. Malzeme Testi

Kimyasal bileşim analizi, çekme testi, Charpy düşük sıcaklık darbe testi ve sertlik testi.

2. Kaynak NDT'si

Manyetik Parçacık Testi (MT), Sıvı Penetrant Testi (PT), Ultrasonik Test (UT) ve Radyografik Test (RT).

3. Yay Yükü Performans Testi

Yük-deplasman eğrileri dahil.

4. Sıcak Daldırma Galvanizleme / Epoksi Kaplama Korozyona Karşı Koruma Muayenesi

5. Tanıklı Test, Fabrika Gözetimi ve Sevkiyat Öncesi Denetim (PSI)

Avantajlarımız

LISEGA Uluslararası Boru Destek Sistemiyle Karşılaştırıldı

Ürün yükleme doğruluğumuz, test standartlarımız ve dokümantasyon sistemlerimiz, LISEGA uluslararası boru destek sistemiyle karşılaştırılmaktadır.

Bizi Farklı Kılan Nedir?

Sadece ürünün kendisini tedarik eden standart yerli üreticilerin aksine, her yay ünitesinde bir yük-deplasman eğrisi sağlıyoruz. Ayrıca üçüncü taraf SGS testlerini ve tanıklı denetimleri kolaylaştırıyoruz ve yurtdışı projeler için PE/CPE mühendisleri tarafından belge incelemelerini destekliyoruz.

Yay bobinleri, yapısal çelik ve koruyucu kaplamalar için malzeme sertifikaları ısıya veya partiye göre izlenebilir. Projeler ASME, EN veya diğer uluslararası boru tesisatı kurallarına uygunluk gerektirdiğinde onay için gereken belge paketlerini sağlıyoruz.

Yüksek sıcaklık değişken yaylı askıların uygulandığı yerler

Bu askılar, dikey yer değiştirmenin mevcut olduğu ancak aşırı olmadığı orta ila yüksek sıcaklıktaki boru sistemlerini destekler. Tipik kurulumlar arasında yardımcı buhar hatları, kazan besleme suyu boruları, ekonomizer giriş ve çıkış hatları, rafinerilerde ve kimya tesislerinde sıcak yağ devreleri, endüstriyel tesislerde orta basınçlı buhar dağıtımı ve yüksek sıcaklıkta hava kanalları yer alır. Her durumda askı, sabit bir yük desteğinin maliyeti ve kapsamı olmadan, boru gerilimini tasarım sınırları içinde tutarken dikey harekete uyum sağlar.

Sık sorulan sorular

Değişken yaylı askı ile sabit yaylı askı arasında nasıl seçim yapabilirim?

Karar, izin verilen yük değişimine bağlıdır. Boru stres raporunuz soğuk ve sıcak konumlar arasında yük değişimine izin veriyorsa, değişken yaylı askı daha düşük maliyetle güvenilir destek sağlar. Borunun anlamlı bir değişimi kabul edemediği durumlarda sabit bir yaylı askı gereklidir. Mühendislik ekibimiz yük ve seyahat verilerinizi inceleyebilir ve uygun türü önerebilir.

Yüksek sıcaklık değişken yaylı askı için maksimum çalışma sıcaklığı nedir?

50CrVA gibi standart alaşımlı yay çelikleri sayesinde askı, yay bobininin yaklaşık 150 °C ila 200 °C sıcaklığa ulaştığı ortamlarda güvenilir bir şekilde çalışabilir. 350 °C'ye kadar yay sıcaklıkları için Inconel X-750 gibi nikel bazlı alaşımlara geçiyoruz. Alaşımı kendiniz belirtmenize gerek yoktur; beklenen yay maruz kalma sıcaklığını paylaşın; mühendislerimiz doğru malzemeyi seçecektir.

Tianshun çok büyük veya çok küçük yükler için değişken yaylı askılar üretebilir mi?

Standart aralığımız 0,5 kN ila 250 kN'yi kapsar. Bu bandın dışındaki yükler özel mühendislik olarak ele alınır. Ana buhar hatları için küçük enstrüman hattı destekleri ve ağır yükseltici askılar tesisimizde üretilip test edilmiştir.

Yüksek sıcaklık veya aşındırıcı atmosferler için hangi kaplama seçenekleri mevcuttur?

Sıcak daldırmalı galvanizleme ve yüksek sıcaklıkta epoksinin ötesinde, termal olarak kürlenen silikon bazlı kaplamalar, halar uygulayabilir veya muhafazayı paslanmaz çelikten üretebiliriz. Tesisiniz kıyıda, açık denizde veya kimyasal olarak agresifse, soruşturma sırasında bunu belirtin; biz de uygun bir koruyucu sistem önerelim.

Değişken yaylı askılar kurulum talimatlarıyla birlikte mi geliyor?

Evet. Her askı, kaldırma, önceden ayarlanmış durdurmanın kaldırılması ve yük doğrulamayı kapsayan kısa bir kurulum kılavuzuyla birlikte gönderilir. Ayrıca saha ekibinin devir öncesinde doğru işlemi onaylayabilmesi için devreye almayla ilgili ayrıntılı talimatlar da sağlıyoruz.

Standart yüksek sıcaklık değişken yaylı askı için tipik teslimat süresi nedir?

Yaygın olarak stoklanan yay malzemelerine sahip standart modeller dört ila altı hafta içinde üretilebilir, önceden ayarlanabilir ve test edilebilir. Özel alaşımlar ve daha büyük yük kapasiteleri bu süreyi uzatabilir ve teklif sırasında programı onaylarız.

Tianshun'da çalışıyor

Yüksek sıcaklık değişken yaylı askı hakkında bizimle iletişime geçtiğinizde, boru desteği mühendisliği bilgisine sahip özel bir müşteri yöneticisi sorunuzla ilgilenir. Sıcaklık, seyahat, yük ve geçerli tasarım kodu dahil olmak üzere çalışma koşullarınızı inceliyor ve 24 saat içinde teknik öneride bulunuyoruz. Özel yay malzemeleri, standart dışı hareketler, özel uç bağlantı parçaları ve projeye özel belgeler, özel istisnalar olarak değil, normal iş olarak değerlendirilir.

Teslimattan sonra kurulum desteği ve bakım rehberliği için hazır olmaya devam edeceğiz. İşimizin %70'inden fazlası tekrarlanan siparişlerden geliyor ve bunu binlerce termal döngü boyunca ürün performansımızın en güçlü kanıtı olarak görüyoruz.

Yangzhou Tianshun Boru Hattı Teknolojisi Co, Ltd.

35.000 m² tesis, Jiangsu, Çin – 45'ten fazla ülkeye ihracat yapılıyor.

Boru sıcakken bile desteğin güvenilir kalmasını sağlayan yüksek sıcaklık değişken yaylı askılar.
