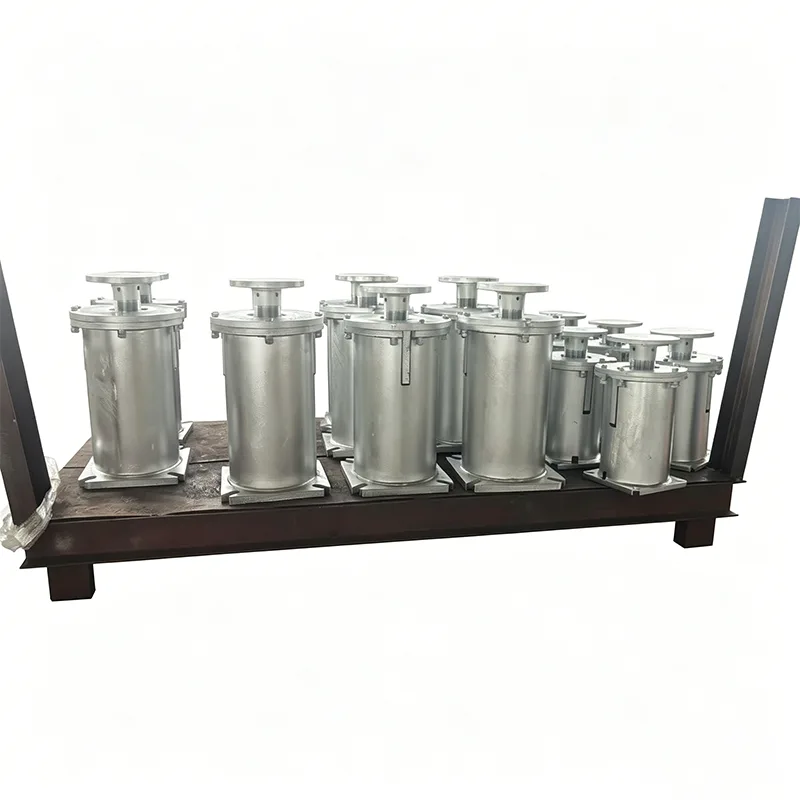

F Tipi Değişken Yay Desteği

2012 yılında kurulan Yangzhou Tianshun Pipeline Technology Co., Ltd., HG/T 20644 Değişken Yaylı Destekler ve Askılar standardına sıkı sıkıya uygun olarak eksiksiz bir ürün yelpazesi üretmektedir. F Tipi Değişken Yay Desteği, boru hatlarının alt desteği için özel olarak tasarlanmış, standart serinin taban tipi destek ürünüdür. Enerji, petrokimya, metalurji ve diğer endüstrilerdeki küçük ve orta deplasmanlı boru hattı sistemlerinde yaygın olarak kullanılmaktadır ve mühendislik alanında en yaygın kullanılan değişken yay modellerinden biridir.

Bu şekil, ürünün yük taşıma doğruluğunu ve operasyonel güvenilirliğini doğrulamak için temel yük ve yer değiştirme parametreleri dahil olmak üzere değişken bir yay desteğinin/askısının yük yer değiştirme performans eğrisini gösterir.

Her ünite sevkiyattan önce yük kalibrasyonuna ve performans testine tabi tutulur. Ayar yükü sapması, ANSI/MSS‑SP‑58‑2018 uluslararası standardının yanı sıra NB/T47039‑2013 ile uyumlu olarak ±%5 dahilinde kontrol edilir.

Ürünler enerji, petrokimya ve diğer endüstriyel boru sistemlerine yönelik teknik gereksinimleri karşılar. MSS‑SP‑58‑2018 uyarınca, değişken yay üniteleri için izin verilen maksimum yük değişkenliği, tam çalışma hareketi dahilinde çalışma sıcak yükünün %25'ini aşmayacaktır.

Ürün Teknik Özellikleri

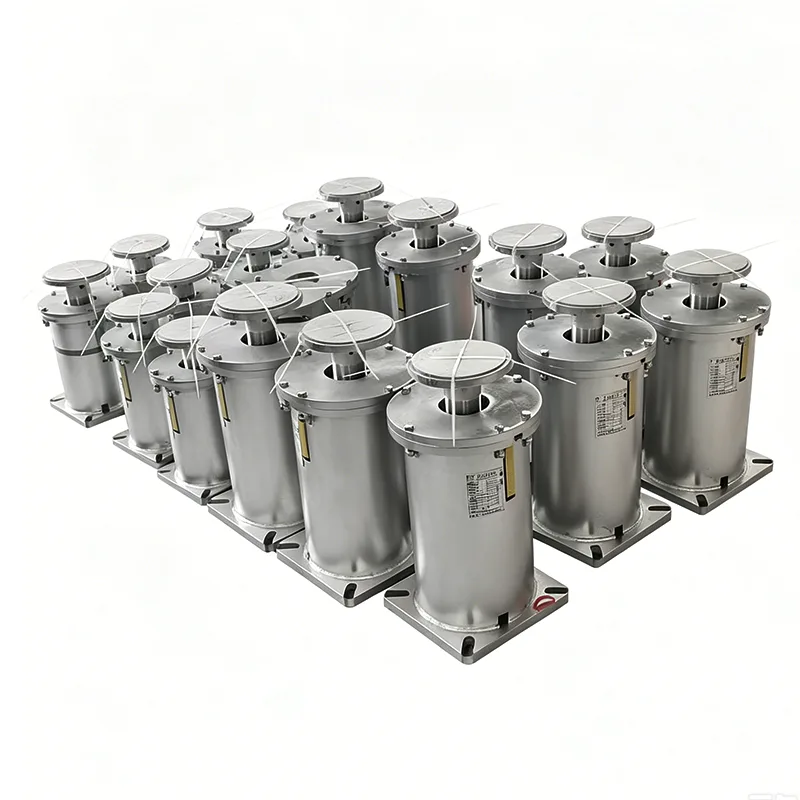

F Tipi Ürünün Yapısı ve Özellikleri

F Tipi Değişken Yay Desteği, aşağıdaki parçalardan oluşan dikey bir kutu yapısını benimser:

▶  Taban plakası: Temele bağlı geniş destek taban plakası

▶  Yay silindiri: Yerleşik silindirik sarmal sıkıştırma yayı

▶  Üst plaka: Boru desteğine bağlı yükleme plakası

▶  Yer değiştirme gösterge plakası: Soğuk ve sıcak durum konumlarıyla işaretlenmiştir

▶  Kilitleme cıvatası: Taşıma ve kurulum sırasında kilitlenir

▶  Yükseklik ayar civatası: Yükün yerinde ince ayarı

Temel Tasarım Özellikleri

Standart modüler tasarım

HG/T 20644 standardıyla tam uyumlu, diğer üreticilerin ürünleriyle değiştirilebilir

Standartlaştırılmış yük ve yer değiştirme serileri, tasarım enstitüsü seçimine uygun

Mühendislik tedariki için uygun birleşik kurulum boyutları

Fabrika ön ayarı

Yay, tasarım yüküne göre önceden sıkıştırılmış, soğuk durum konumunda kilitli

Kullanıma sunmak için yalnızca yerinde kurulumdan sonra kilitleme cıvatalarını çıkarmanız gerekir

Yay sıkıştırmasını yerinde ayarlamaya gerek yok

Kompakt yapı

Dikey tasarım, küçük taban alanı

Toplam yükseklik 200-400 mm, alanın kısıtlı olduğu durumlar için uygundur

Düşük ağırlık merkezi, iyi stabilite

Uygun bakım

Yay düzeneği ayrı ayrı çekilip değiştirilebilir

Muayene sırasında net yer değiştirme göstergesi

Aşınan parça yok, bakım gerektirmeyen tasarım

Tip F Teknik Parametre Hızlı Referans Tablosu

Uygulama Standardı: HG/T 20644-2024Yük Değişim Oranı: ≤%25 (standart gereklilik)Yay Malzemesi: 50CrVA yay çeliği Kabuk Malzemesi: Q235BAkorozyon Önleme İşlemi: Kumlama pas giderme + epoksi çinko açısından zengin astar + son kat

Model Kodlama Kurallarının Ayrıntılı Açıklaması

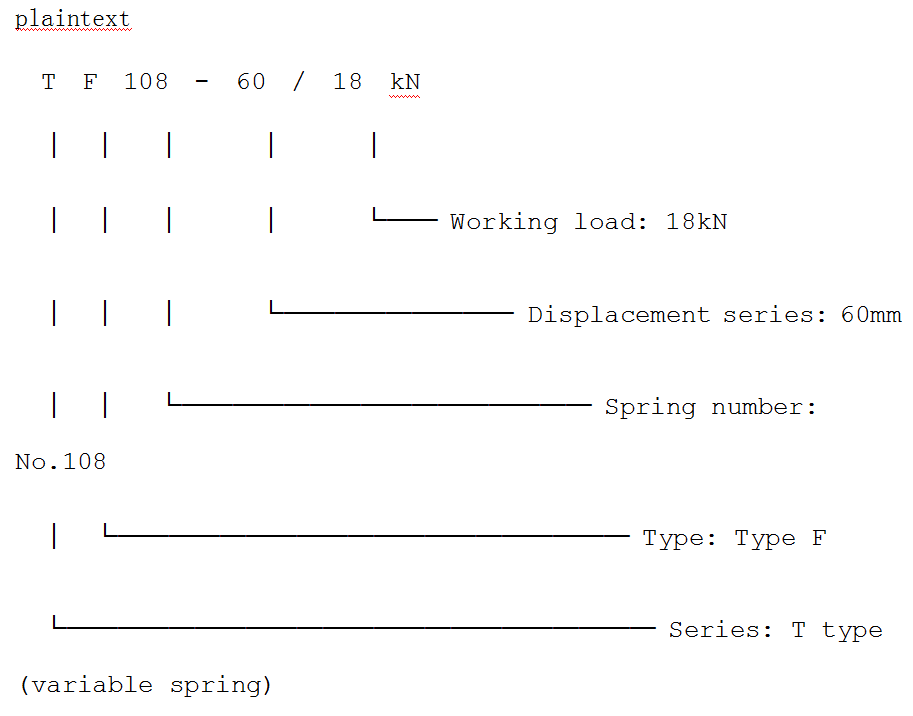

F Tipi Değişken Yay Desteğinin standart model kodlama örneği:

Seçim için gerekli parametreler:

▶  Boru hattı çalışma yükü (kN)

▶  Boru hattının dikey termal yer değiştirmesi (mm)

▶  Yer değiştirme yönü (yukarı / aşağı)

▶  Çevresel korozyon derecesi

Profesyonel ekibimiz, sağladığınız boru hattı parametrelerine göre doğru F Tipi ürün modellerini doğrudan sağlayabilir.

Seçim Örneği (Adım Adım Kılavuz)

Örnek çalışma koşulları:

▶  Boru hattı çalışma yükü: 15kN

▶  Boru hattının yukarı doğru termal yer değiştirmesi: 40 mm

Seçim adımları:

1.Deplasman serisini belirleyin: 40mm deplasman, 60mm serisini seçin (yedek kenar boşluğu)

2. Sıcak durum yükünü hesaplayın: yukarı doğru yer değiştirme, yay serbest bırakma, yük azalmaları

3.Yay sertliği tablosunu kontrol edin: 106 numaralı yayı seçin, sertlik 0,25kN/mm

4.Yük değişimini hesaplayın: 40mm × 0,25kN/mm = 10kN değişim

5.Değişim oranını doğrulayın: 10kN / 15kN = %6,7 ≤ %25, gereksinimleri karşılıyor

Son model: TF106-60/15kN

F Tipi Değişken Yay Desteğinin seçimi karmaşık görünse de aslında standartlara uygundur. Ücretsiz seçim hizmeti sağlıyoruz: yalnızca boru hattı parametrelerini sağlamanız gerekiyor ve biz doğru modelleri sağlayacağız.

F Tipi Tipik Uygulama Senaryoları

Kalite Kontrol ve Teslimat

Üretim Kalite Kontrolü

Özel yay denetimi: Her yay için %100 yük testi, sertlik eğrisini kaydedin

Ön sıkıştırma ayarı: sipariş gereksinimlerine göre soğuk durum konumuna doğru şekilde sıkıştırılır, kilitli

Yer değiştirme göstergesi kalibrasyonu: ±1 mm'ye kadar doğru gösterge plakası konumu

Korozyon önleyici işlem: Sa2.5 dereceli kumlama, kaplama kalınlığı ≥80μm

Görünüm denetimi: kaynakların, boyutların ve işaretlerin kapsamlı denetimi

Teslimat Avantajları

Stok mevcut: stokta yaygın modeller (TF030-TF120, 30/60/90 deplasman)

Hızlı teslimat: stok siparişleri 3 gün içinde gönderilir, özel siparişler 7-10 gün içinde gönderilir

Toplu fiyat: mühendislik toplu tedariki için kademeli fiyat

Eksiksiz belgeler: Her ürün grubu yeterlilik sertifikası, yay testi raporu ve kurulum talimatlarıyla birlikte gelir

Servis ve Destek

Serbest seçim: Profesyonel mühendisler, doğru modeli sağlamak için seçim hesaplaması sağlar

Çizim hükmü: Tasarımla işbirliği yapmak için standart kurulum boyutu çizimleri sağlayın

Teknik destek: Kurulum, devreye alma ve kullanımla ilgili çeşitli soruları yanıtlayın

Kalite garantisi: 2 yıl ürün garantisi, insan kaynaklı olmayan hasarlar için ücretsiz değiştirme

Acil müdahale: Sahadaki sorunlara 24 saat içinde çözüm sağlayın

Yedek parçalar: Stok yay düzenekleri, cıvatalar ve diğer aşınan parçalar

F Tipi Değişken Yay Desteği kimya endüstrisinde standart bir genel ürün olup aynı zamanda mühendislikte en yaygın kullanılan değişken yay modelidir. 14 yıldır istikrarlı ürün kalitesi ve zamanında teslimat ile standart seri üretime odaklandık ve dünya çapında 40'tan fazla ülkede mühendislik projelerine hizmet verdik. Standart Tip F'yi seçin, güvenilirliği ve rahatlığı seçin.
