Hidrolik sınırlayıcılar, boru sistemlerini ve ekipmanını sismik olaylar, su darbesi, buhar darbesi, rüzgarlar ve pompanın geçici dalgalanmaları gibi ani dinamik yüklerden korumak için kullanılan hıza duyarlı sınırlama cihazlarıdır ve aynı zamanda termal genleşme ve daralmadan kaynaklanan engelsiz yavaş harekete izin verir. Boru ağırlığını taşıyan yaylı desteklerin aksine, hidrolik sınırlayıcılar normal çalışma koşulları altında statik yük taşımazlar; yalnızca boru hızı önceden belirlenmiş bir eşiği aştığında devreye girerler.
Yangzhou Tianshun Boru Hattı Teknolojisienerji üretimi, petrokimya ve nükleer dereceli boru sistemlerinde kullanılmak üzere tasarlanmış hidrolik durdurucular üretmektedir. Her ünite, kapalı bir silindir içindeki hidrolik sıvı içerisinde hareket eden bir piston kullanır. Yavaş hızlarda (termal büyümenin tipik özelliği) sıvı, kalibre edilmiş deliklerden serbestçe geçer ve bastırıcı ihmal edilebilir bir direnç gösterir. Ani bir olay boruyu tetikleme hızından daha hızlı hareket ettirdiğinde, delik akışı sınırlanır, sıvı basıncı oluşur ve söndürücü sert bir sınırlama moduna kilitlenerek dinamik yükü bina yapısına aktarır.

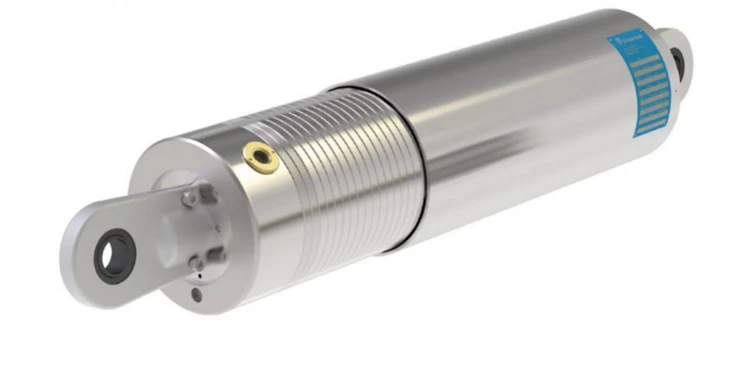

Standart hidrolik sınırlayıcılarımız karbon çeliği veya alaşımlı çelik silindire, korozyona dayanıklı kaplamaya sahip sertleştirilmiş piston çubuğuna ve geniş bir sıcaklık aralığına uygun yüksek performanslı hidrolik sıvıya sahiptir. Uç bağlantıları, çubuk gözü, çatal, bilyeli mafsal ve dişli uçlar dahil olmak üzere çeşitli konfigürasyonlarda mevcuttur; yatay, dikey veya açılı herhangi bir yönde kuruluma olanak tanır.
Her bir snubber fabrikada doldurulmuş, mühürlenmiş ve önceden test edilmiştir. Dahili termal kompanzasyon, ortam sıcaklığı değişimlerinden kaynaklanan sıvı hacmi değişikliklerini dengeleyerek normal hizmette hatalı kilitlemeyi veya istenmeyen ön yüklemeyi önler.
Özel ağır hizmet üniteleri için yük kapasiteleri yaklaşık 5 kN'den 500 kN'ye ve daha yüksek değerlere kadar uzanır. Standart stroklar 100 mm, 150 mm, 200 mm, 300 mm ve 500 mm'yi içerir; istek üzerine daha uzun stroklar da mevcuttur. Tetikleme hızı - durdurucunun serbest hareketten kısıtlamaya geçiş hızı - proje spesifikasyonuna bağlı olarak tipik olarak 5 mm/s ile 50 mm/s arasında kalibre edilir ve bireysel kurulum gereksinimlerine uyacak şekilde ayarlanabilir.
Standart üniteler için çalışma sıcaklığı aralığı -40°C ile +120°C arasındadır; özel uygulamalar için yüksek sıcaklık çeşitleri ve nükleer sınıf sıvılar mevcuttur.
Hidrolik susturucularımız MSS SP-69, ASME B31.1, ASME B31.3 ve nükleer hizmete yönelik IEEE gereklilikleri de dahil olmak üzere geçerli uluslararası standartlara uygun olarak tasarlanmış ve test edilmiştir. Her ünite sevkıyattan önce işlevsel testlerden, basınç testlerinden ve sızıntı testlerinden geçer. Nükleer ve yüksek spesifikasyonlu projeler için, gerektiğinde çevrim testleri, çevresel yaşlanma ve sismik yeterlilik raporları da dahil olmak üzere tam yeterlilik dokümantasyonu sağlayabiliriz.
Hidrolik sınırlayıcılar, bir boru sisteminin termal koşullar altında serbestçe hareket etmesi gereken ancak dinamik olaylara karşı sınırlandırılması gereken yerlerde belirtilir. Birincil kurulumlar arasında termik ve nükleer santrallerdeki ana buhar hatları ve besleme suyu boruları, reaktör soğutma sıvısı döngüleri, LNG ve LPG transfer hatları, rafineri fırını çıkış boruları, yüksek basınçlı proses hatları ve sismik bölgelerdeki çapraz boru hatları yer alır.
Hidrolik sınırlayıcılar neredeyse her zaman kapsamlı bir boru destek planının parçasıdır ve diğer bileşenlerin yerini almak yerine onlarla birlikte çalışır. Değişken yaylı askılar ve sabit yaylı askılar boru ağırlığını taşır ve yavaş termal harekete uyum sağlarken, sınırlayıcılar aynı veya bitişik destek noktalarında paralel dinamik sınırlama sağlar. Metal körüklü genleşme derzleriyle donatılmış hatlarda, söndürücüler körüğü geçici olaylar sırasında aşırı uzamaya veya aşırı sıkışmaya karşı korur.
Daha geniş ürün yelpazemiz tam boru desteği ve esneklik paketini kapsar: her türden yaylı destekler ve yaylı askılar, sert boru destekleri, boru pabucu destekleri, soğuk ve sıcak servis için ön yalıtımlı boru destekleri ve eksiksiz bir genleşme derzi serisi. Bu, EPC yüklenicilerinin ve son kullanıcıların engelleyicileri, destekleri ve genişletme bileşenlerini tek bir üreticiden temin etmesine olanak tanıyarak koordinasyonu ve kalite sorumluluğunu basitleştirir.

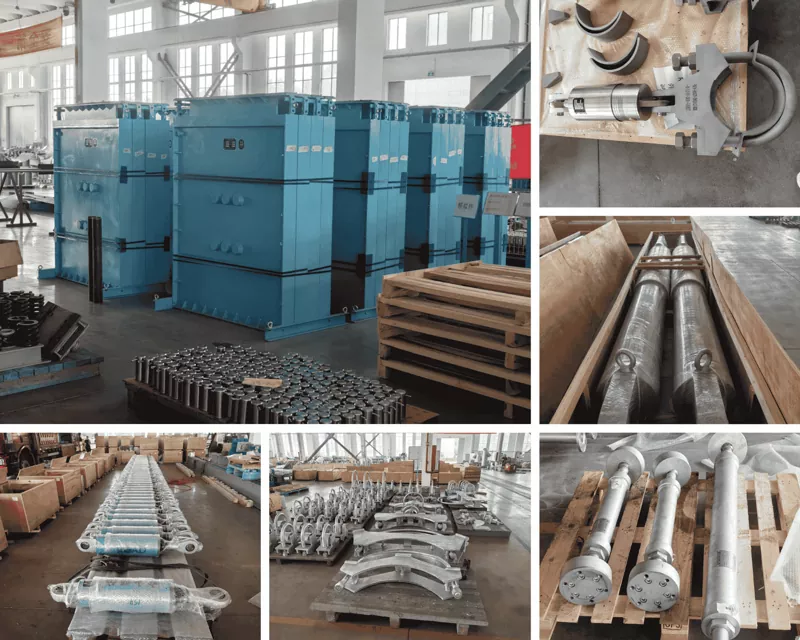

Her hidrolik snubber, ISO 9001:2015 kalite yönetim sistemimiz kapsamında kendi tesisimizde monte edilir ve test edilir. Boyutlandırma yardımı, kurulum rehberliği ve planlı bakım önerileriyle müşterilerimize destek oluyoruz. Katalog birimleri için standart teslim süresi üç ila beş haftadır ve önceden anlaşma yapılması halinde hızlandırılmış üretim mümkündür. 45'ten fazla ülkeye boru hattı bileşenleri tedarik etmede 14 yılı aşkın deneyimimizle, dünya çapındaki kritik altyapı projeleri için hem kullanıma hazır hem de tamamen özel snubber çözümleri sunuyoruz.
Hidrolik susturucu ile yaylı askı arasındaki fark nedir?
Yaylı askılar, borunun ağırlığını taşıyan ve aynı zamanda termal harekete izin veren yük taşıyan desteklerdir. Hidrolik sınırlayıcılar statik yük taşımazlar; yavaş termal hızlarda serbest hareket etmeye devam eden, ancak deprem veya su darbesi gibi ani bir dinamik olay meydana geldiğinde sıkı bir şekilde kilitlenen sınırlama cihazlarıdır. İkisi genellikle aynı boru konumuna birlikte monte edilir.
"Tetikleme hızı" ne anlama geliyor?
Tetikleme hızı veya kilitleme hızı, susturucunun düşük dirençli serbest hareketten katı sınırlama moduna geçtiği piston hızıdır. Dahili akış deliklerinin boyutu ayarlanarak kalibre edilir. Tipik değerler 5 mm/s ila 50 mm/s arasındadır; normal termal büyüme hiçbir zaman tetikleme hızına ulaşmayacak, ancak dinamik olaylar bu hızı her zaman aşacak şekilde seçilir.
Hidrolik susturucuların bakıma ihtiyacı var mı?
Evet ama uzun aralıklarla. Normal çalışma koşullarında, her üç ila beş yılda bir muayene yapılmasını ve her on yılda bir, sıvı değişimi ve contanın yenilenmesi de dahil olmak üzere tam bir revizyon yapılmasını öneririz. Servis ömrü sıcaklığa, döngü sayısına ve çevre koşullarına göre değişir. Ağır hizmet veya nükleer uygulamalar, proje spesifikasyonuna göre daha kısa denetim aralıklarını takip eder.
Herhangi bir yöne bir snubber takılabilir mi?
Evet. Hidrolik sınırlayıcılar her yönde (yatay, dikey veya eğimli) çalışır çünkü piston yerçekiminden bağımsız olarak saf eksenel gerilim ve sıkıştırma ile hareket eder. Uç bağlantıları (çatal, bilyeli mafsal, çubuk gözü) kurulum açısına ve yapısal bağlantı tipine uyacak şekilde seçilir.
Boru sistemim için hidrolik susturucunun boyutunu nasıl belirlerim?
Boyutlandırma, bastırıcının dizginlemesi gereken maksimum dinamik yüke ve dibe vurmadan karşılaması gereken toplam termal darbeye dayanmaktadır. Dinamik yükler genellikle sismik, su darbesi veya rüzgar yükü durumları altında yapılan boru gerilme analizinden gelir. Beklenen yükü, gereken stroku, çalışma sıcaklığını ve geçerli proje kodunu sağlarsanız mühendislik ekibimiz boyutlandırma konusunda yardımcı olabilir.
