Ayarlı Kütle Sönümleyici

Genellikle TMD veya harmonik soğurucu olarak adlandırılan ayarlı bir kütle sönümleyici, yüksek titreşim genliğine sahip bir noktada bir yapıya bağlanan ikincil bir kütle-yay-sönüm sistemidir. Görevi rezonans hareketine karşı koymaktır. Rüzgar, yaya trafiği veya makine yapının doğal frekanslarından birini harekete geçirdiğinde, TMD ters yönde salınarak mekanik enerjiyi birincil yapıdan uzaklaştırır ve onu ısı olarak dağıtır. Sonuç, sallanma, hızlanma ve yer değiştirmede gözle görülür bir azalmadır; bu da yolcu konforunu artırır, yapısal olmayan elemanları korur ve yorulma ömrünü uzatır.

Yangzhou Tianshun binalar, köprüler, endüstriyel bacalar ve ince mimari özellikler için ayarlanmış kütle sönümleyiciler sağlıyor. Tasarım ve imalat çalışmaları, ISO 9001 gerekliliklerini karşılayan bir kalite yönetim sistemi altında yürütülen yirmi yılı aşkın sönümleme teknolojisi deneyimiyle desteklenmektedir.

Üç bileşenin yapıya nasıl ayarlandığı

Bir TMD, üç parametrenin (kütle, sertlik ve sönüm) ana yapının dinamik özelliklerine uyacak şekilde ayarlanması nedeniyle çalışır.

Kütle, hedef titreşim modunun modal kütlesinin bir kesri olarak boyutlandırılır. Tipik kütle oranları, mevcut alana, gerekli performansa ve yapısal kısıtlamalara bağlı olarak modal kütlenin %0,5 ila %5'i arasında değişir. Daha büyük bir kütle genellikle daha fazla titreşim azalması sağlar, ancak aynı zamanda zemine veya çerçeveye ilave yerçekimi yükü de uygular.

Genellikle sarmal yaylar veya yaprak yaylar tarafından sağlanan sertlik, TMD'nin doğal frekansı neredeyse sorunlu yapısal frekansla çakışacak şekilde seçilir. Etkili bant genişliğini genişletmek için bazen kasıtlı olarak küçük bir ofset eklenir. Yapı rezonansa girdiğinde, TMD kütlesi hemen hemen aynı frekansta ancak faz dışında salınır ve yapının hareketine karşı geri iten bir eylemsizlik kuvveti üretir.

Sönümleme elemanı (genellikle viskoz bir sönümleyici veya bir girdap akımı sönümleyicisi) TMD'nin kendi salınımının genliğini kontrol eder ve döngü başına ne kadar enerjinin kaldırılabileceğini belirler. Çok az sönümleme keskin ama dar bir tepki verir; fazlası kütleyi kilitler ve faydayı iptal eder. Optimum sönümleme oranı, kütle oranına ve ilgili frekans aralığında istenen performansa göre hesaplanır.

Bu üç parametre doğru şekilde ayarlandığında TMD harici güç, valf veya kontrol sinyali olmadan çalışır. Yapı rezonansa girdiğinde otomatik olarak tepki verir ve kritik olmayan koşullar altında hareketsiz kalır.

Tasarım ve imalat yaklaşımı

Teslim ettiğimiz her TMD, projeye özel bir montajdır. Genellikle yapı mühendisi tarafından sağlanan yapının modal analiziyle (doğal frekanslar, mod şekilleri ve modal kütleler) başlıyoruz. Bu verilerden kütleyi seçiyoruz, gerekli yay sertliğini hesaplıyoruz ve hızlanma veya yer değiştirmede belirtilen azalmayı sağlayacak sönümleme özelliklerini tanımlıyoruz.

Kütle gövdesi tipik olarak kompakt bir blok halinde cıvatalanmış veya kaynaklanmış çelik plakalardan yapılır. Yaylar, uzman üreticilerden gereken tam oran ve yorulma ömrüne göre sipariş edilir. Sönümleme, strok, kullanım ömrü ve bakım tercihlerine bağlı olarak akışkan viskoz elemanlar, viskoelastik pedler veya manyetik girdap akımı sistemleri aracılığıyla sağlanabilir. Tüm bileşenler, daha sonra yapıya sabitlenen sert bir destek çerçevesinde monte edilir ve hizalanır.

Yük taşıyan parçalar için malzeme izlenebilirliği sağlanır ve yay sertifikaları dokümantasyon paketine dahil edilir. Sevkiyattan önce, birleştirilmiş TMD'nin doğal frekansını ve sönümleme oranını bir test donanımı üzerinde doğruluyoruz. Cihazın tasarım hedeflerini karşıladığını teyit eden bir rapor ürünle birlikte teslim edilir.

Teknik kapsam

Uzun bacalar veya gözlem kuleleri gibi çok düşük frekanslı uygulamalar için, yerçekimini geri getiren kuvvetin gerekli sertliği sağladığı yerlerde sarkaç tipi TMD'ler sağlanabilir.

Ayarlanmış kütle sönümleyicilerin ölçülebilir bir fark yarattığı yer

Köprüler ve direkler

Uzun açıklıklı yaya köprüleri ve yol köprüleri, yaya kaynaklı yanal sallanma ve rüzgar kaynaklı titreşime karşı hassastır. Güvertenin altına veya pilonun içine monte edilen bir TMD, hızlanmayı rahat hissettiren seviyelere düşürür ve kablolarda ve bağlantı noktalarında yorgunluğu önler.

Uzun ince yapılar

Bacalar, televizyon kuleleri ve gözlem kuleleri girdap dökülmesine ve rüzgarın neden olduğu yan rüzgar titreşimine maruz kalır. Kritik modun anti-düğümünün üstünde veya yakınında bulunan bir TMD, genliği azaltır ve yapısal kabuğu korur.

Yaya yapıları

Yürüme, koşma veya ritmik kalabalık hareketiyle heyecanlanan merdivenler, oditoryum balkonları ve yaya köprülerinin ayarı bir TMD ile bozulabilir. Kütle, yaylar ve sönümleyici genellikle yürüme yolunun altında veya asma tavanın içinde gizlenir.

Endüstriyel binalar ve ekipman platformları

Fanlar, kompresörler, santrifüjler ve diğer dönen makineler, bilinen frekanslarda kararlı durum titreşimi yaratır. Bir damperin ekipmanın çalışma hızına veya zeminin rezonans frekansına göre ayarlanması, titreşimin bitişik alanlara yayılmasını önler ve boru bağlantıları ile elektrik kabinlerindeki bakımı azaltır.

Geniş açık açıklıklara sahip bina zeminleri

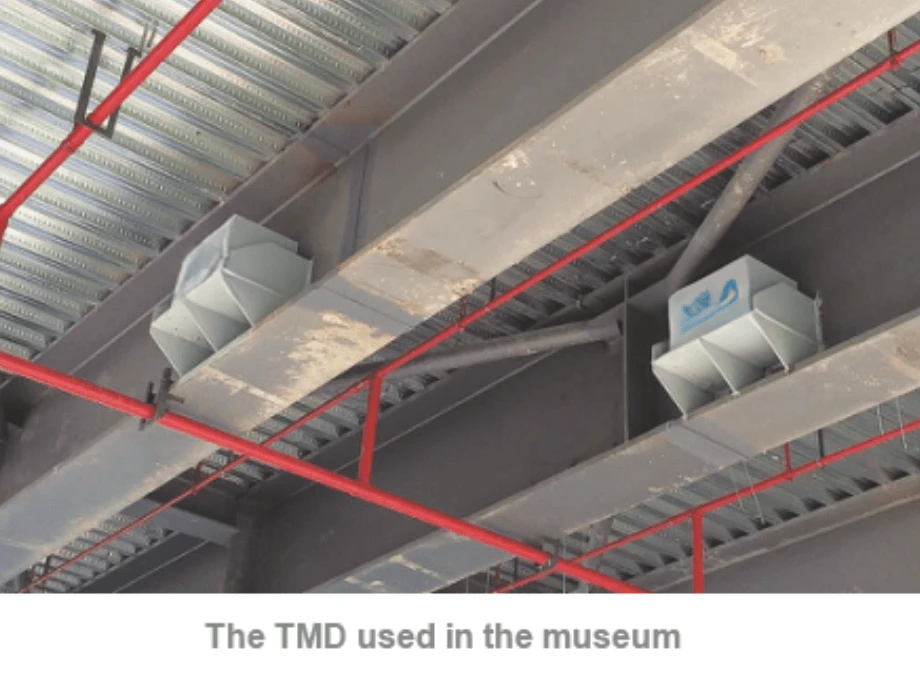

Düşük doğal frekansa sahip ofis katları, spor salonları ve konser salonları, kalabalıklar ritimle hareket ettiğinde canlılık hissedebilir. Tavan boşluğuna veya yükseltilmiş zeminin altına monte edilen bir TMD, mimari düzeni değiştirmeden hareketi azaltır.

Sık sorulan sorular

Bir TMD için doğru boyutu ve ayarı nasıl belirlersiniz?

Yapı mühendisi modal analiz sonuçlarını sağlar: doğal frekanslar, mod şekilleri ve modal kütleler. Daha sonra belirlenmiş ayarlama formüllerini kullanarak kütleyi, sertliği ve sönümü hesaplıyoruz. Yapım aşamasındaki frekansları doğrulamak için bir saha ölçüm kampanyasına ihtiyaç duyulursa, bu süreci destekleyebilir ve son devreye almadan önce TMD'de ince ayar yapabiliriz.

Bir TMD birden fazla titreşim modunda çalışabilir mi?

Tek bir TMD belirli bir frekansa ayarlanmıştır. Birden fazla modun kontrol edilmesi gerekiyorsa, her biri farklı bir frekansı hedefleyen birden fazla TMD kurulabilir. Alternatif olarak, daha küçük TMD'lerin dağıtılmış bir dizisi daha geniş bir frekans bandını kapsayabilir.

TMD bakım gerektirir mi?

Yaylar ve yataklar gibi mekanik bileşenler düzenli aralıklarla görsel olarak incelenmeli ve doğal frekans, taşınabilir ivmeölçerlerle periyodik olarak doğrulanabilir. Sönümleme elemanları, özellikle de sızdırmaz akışkan damperleri ise, tasarım ömürleri boyunca genellikle bakım gerektirmezler. Her teslimatta bir denetim programı sunuyoruz.

TMD eklemek binadaki statik yükü etkiler mi?

Evet, TMD kütlesine eşit bir konsantre ölü yük ekler. Yapı mühendisi bunu zemin veya çerçeve tasarımında hesaba katmalıdır. Gerektiğinde yerel takviyenin dahil edilebilmesi için tasarım sürecinin başlarında kesin ağırlık, ayak izi ve sabitleme ayrıntılarını sağlıyoruz.

Özel bir TMD'nin tipik teslimat süresi nedir?

Teslim süreleri kütle boyutuna ve damper tipine bağlıdır. Referans olarak 500 kg ila 5.000 kg aralığında standart bir TMD, on ila on dört hafta içinde oluşturulabilir ve test edilebilir. Daha büyük birimler veya kapsamlı yeterlilik testleri gerektiren birimler daha uzun sürebilir ve bunu teklif aşamasında onaylıyoruz.

Tianshun'da çalışıyor

Modal verilerinizi veya titreşim sorununun tanımını bize gönderin; bir uygulama mühendisi bir iş günü içinde ön TMD yapılandırması ve performans tahminiyle yanıt verecektir. Damperin mevcut alana uyması ve performans özelliklerini karşılaması için kütle geometrisini, yay düzenini ve sönümleme tipini son haline getirmek için proje ekibiyle işbirliği yapıyoruz. Özel kaplamalar, hava koşullarına dayanıklı muhafazalar ve uzaktan izleme enstrümantasyonu standart tedarikimizin bir parçasıdır.

Üretim aşamalarımız açıkça iletilir ve uygulamadaki ayar parametrelerini doğrulayan nihai bir test raporu sunarız. Teslimattan sonra devreye alma desteği ve uzun vadeli bakım önerileri için hizmetinizdeyiz.

Harekete karşı hareket eden, tek bir watt'lık harici güce ihtiyaç duymadan yapıyı sakinleştiren, ayarlanmış kütle sönümleyiciler.
