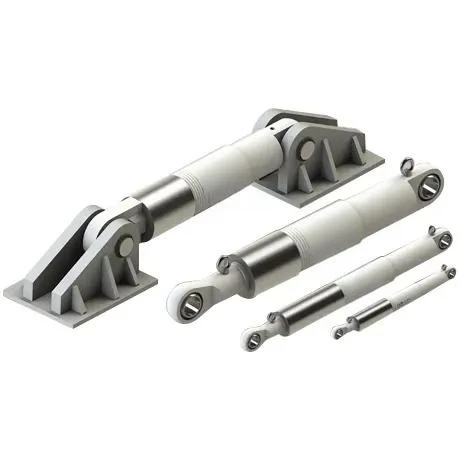

Viskoz Akışkan Sönümleyici

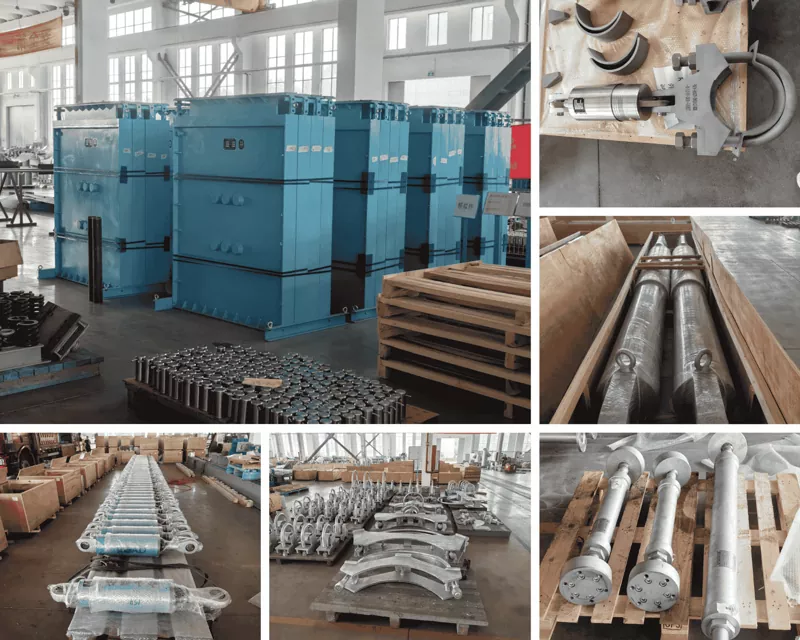

Yangzhou Tianshun inşaat mühendisliği, köprü, enerji ve sanayi sektörlerine viskoz akışkan damperler tedarik ediyor. Üretimimiz Çin'in Jiangsu kentindeki 35.000 m²'lik bir fabrikada, 100'den fazla kişiden oluşan vasıflı bir işgücüne dayanmaktadır. Boru hattı destek işimiz 2012 yılında kurulmuş olsa da, sönümleme ürünlerimizin arkasındaki ekip, sıvı sönümleme teknolojisinde 20 yıldan fazla uzmanlık deneyimine sahiptir. Sonuç olarak, tamamen kendi fikri mülkiyetimiz ile geliştirdiğimiz üçüncü nesil viskoz akışkan damperimiz ortaya çıktı. ISO 9001:2015 sertifikalı kalite sistemi kapsamında 45'ten fazla ülkedeki projelere gönderim yapıyoruz.

Viskoz akışkan sönümleyici, mekanik hareketi ısıya dönüştüren, titreşimi azaltan ve deprem, kuvvetli rüzgar veya makine tarafından yapıya verilen enerjiyi dağıtan hidrolik bir cihazdır. Ana bileşenler, özel olarak seçilmiş silikon yağıyla doldurulmuş bir silindir, hassas sönümleme deliğine sahip bir piston, bir piston çubuğu, burçlar, contalar ve uç konektörlerden oluşur.

Normal koşullar altında damper, yapının termal genleşmesi veya servis yer değiştirmesi ile birlikte yavaş hareket ederek çok az direnç sunar. Dinamik bir olay yapıyı hızla hareket etmeye zorladığında, piston sıvıyı sönümleme yapısı boyunca yüksek hızda iter. Piston üzerindeki basınç farkı, hıza orantılı bir direnç kuvveti oluşturur ve enerji, akışkan içinde ısı olarak dağılır. Dış kuvvet azaldığında damper, bir sonraki çevrim için hazır olacak şekilde nötr durumuna geri döner.

Üçüncü nesil teknoloji ve neden önemli?

Üçüncü nesil viskoz akışkan damperimiz, düşük viskoziteli silikon yağı kullanılarak jet orifis sönümleme prensibi etrafında inşa edilmiştir. Önceki nesil damperler genellikle sıcaklık ve eskimeyle birlikte özelliklerini değiştirebilen ve zaman içinde performansın tutarsız olmasına yol açabilen yüksek viskoziteli ortamlara dayanıyordu. Üçüncü nesil tasarım, sıvıyı hassas bir şekilde işlenmiş küçük deliklerden yüksek hızda geçirerek istikrarlı ve öngörülebilir bir sönümleme kuvveti oluşturarak bu sorunun üstesinden gelir.

Avantajları ölçülebilir. Düşük viskoziteli silikon yağı kullanım sırasında sabit viskoziteyi koruduğu için sönümleme özelliği geniş bir sıcaklık aralığında oldukça tekrarlanabilir. İç sönümleme yapısı, yorulma ömrü ve güvenilirliğin önceki nesil ürünlere kıyasla önemli ölçüde artırılacağı şekilde tasarlanmıştır. Yapışabilecek veya aşınabilecek mekanik valfler yoktur ve sönümleme tamamen akışkan dinamiği yoluyla sağlanır. Bu teknoloji, ürettiğimiz viskoz damperler arasında en yüksek kapasiteyi temsil etmektedir ve tasarımın tüm fikri mülkiyet haklarına sahibiz.

İnşaat ve malzeme güvenilirliği

Silindir ve piston tertibatı

Silindir, yüksek mukavemetli çelikten imal edilmiş olup, delik yuvarlaklığı ve yüzey kalitesi için sıkı toleranslara göre işlenmiştir. Piston çubuğu, çizilmeye ve korozyona karşı dayanıklılık sağlamak için sert kromla kaplanmıştır veya eşdeğer bir yüzey sertleştirme işlemine tabi tutulmuştur. Pistonun kendisi, belirli bir proje için gerekli sönümleme katsayısına ve hız üssüne göre boyutlandırılmış jet deliği dizisini içerir.

Uzun servis ömrü için sızdırmazlık sistemi

Contalar, silikon yağıyla uyumlu olacak ve tekrarlanan döngülerde aşınmaya karşı direnç sağlayacak şekilde seçilmiştir. Conta düzeni, tozlu veya deniz ortamlarında bile sıvıyı içeride, kirliliği ise dışarıda tutacak şekilde tasarlanmıştır. Uzun vadeli sızdırmazlık bütünlüğü, bu damperler için daha uzun tasarım ömrü sunabilmemizin nedenlerinden biridir.

Sıvı ortamı stabilitesi

Sönümleme ortamı yüksek saflıkta, düşük viskoziteli bir silikon yağıdır. Onlarca yıllık beklenen hizmet süresi boyunca kayda değer ölçüde bozulmaz, aşınmaz veya değişmez. Düşük sıcaklık hassasiyeti, damperin ister soğuk iklim köprüsüne ister sıcak endüstriyel tesise monte edilsin tutarlı performans sunmasını sağlar.

Uç konnektörleri

Yapı ve desteklenen eleman ile arayüz oluşturmak için pim başlıkları, çatallar ve küresel yataklar mevcuttur. Bu bağlantılar, damper gövdesine istenmeyen bükülme momentleri getirmeden tam nominal sönümleme kuvvetini aktaracak şekilde tasarlanmıştır.

Teknik kapsam

Tüm parametreler yapısal analize göre uyarlanmıştır. İmalat öncesi proje özelliklerini inceleyip damper özelliklerini doğruluyoruz.

Kalite kontrol ve test

Her viskoz akışkan damper, kalibre edilmiş bir dinamik test teçhizatında fabrika kabul testine tabi tutulur. Test, projeyi temsil eden hızlarda sinüzoidal veya üçgen yer değiştirme döngülerini uygular ve ortaya çıkan kuvveti ölçer. Ölçülen sönümleme kuvvetinin belirtilen tolerans aralığı dahilinde olduğunu ve hız üssünün tasarım değeriyle eşleştiğini doğrularız. Test kayıtları nihai dokümantasyon paketinin bir parçasıdır.

Tüm basınç sınırları ve yapısal bileşenler için malzeme izlenebilirliği korunur. Kaynaklar kalifiye personel tarafından incelenmekte ve gerektiğinde tahribatsız muayene raporları verilmektedir. ISO 9001 sertifikalı prosedürlerimiz, gelen sıvı ve çelik kontrolünden son boyama ve paketlemeye kadar tüm süreci kapsar.

Yüksek sismik bölgelerdeki hastaneler ve köprüler gibi kritik uygulamalar için, tasarım ömrünün ötesinde yorulma döngüsü, conta dayanıklılık testleri ve korozyon direnci doğrulaması dahil olmak üzere ek yeterlilik testlerini destekleyebiliriz.

Viskoz akışkan damperlerinin uygulandığı yerler

Sivil binalar

Konut kuleleri, ofis blokları ve alışveriş merkezleri, depremler ve şiddetli rüzgarlar sırasında sallanmayı azaltmak için viskoz damperler kullanır. Sönümleyiciler genellikle enerjiyi absorbe etmek ve birincil yapıyı korumak için destek bölmelerine entegre edilir veya perde duvarlarla birleştirilir.

Yaşam hattı mühendisliği

Sismik bir olaydan sonra çalışır durumda kalması gereken hastaneler, okullar, acil müdahale merkezleri ve diğer tesisler, yapısal hasarı sınırlamak için viskoz damperlere güvenir. Toplulukların en çok ihtiyaç duyduğu anda işlevi sürdürebilme yeteneği, bu projelerde damper seçimi için önemli bir faktördür.

Endüstriyel tesisler

Fabrika binaları, işleme kuleleri ve ağır ekipman destek yapıları, dönen makinelerden ve ara sıra dinamik yüklerden kaynaklanan titreşime maruz kalır. Viskoz amortisörler yorgunluğu azaltır ve operatörün konforunu ve güvenliğini artırır.

Köprüler

Yaya köprüleri ve otoyol viyadükleri trafik, rüzgar ve sismik uyarıların neden olduğu güverte hareketini kontrol etmek için viskoz damperler kullanır. Güverte ile iskeleler arasına veya bitişik açıklıklar arasına yerleştirilen damperler yatak yer değiştirmesini azaltır ve darbeyi önler.

Elektrik santralleri ve petrokimya tesisleri

Güç ve petrokimya tesislerindeki boru sistemleri ve ekipman çerçeveleri, sismik sınırlama veya titreşim yalıtımının gerekli olduğu yerlerde viskoz damperlerden yararlanır. Sönümleyicileri belirli hız eşikleri için tasarlama yeteneği, onları hem ara sıra meydana gelen aşırı olaylara hem de sürekli titreşime uygun hale getirir.

Çelik endüstrisi

Fırınları, haddehaneleri ve malzeme taşıma sistemlerini destekleyen ağır yapısal çerçeveler, çalışma sırasında dinamik amplifikasyonu sınırlamak için viskoz sönümlemeye adaydır.

Sık sorulan sorular

Viskoz akışkan damper ile hidrolik susturucu arasındaki fark nedir?

Hidrolik sınırlayıcı, hıza duyarlı bir kilit görevi görür: yavaş termal harekete izin verir ve hızlı hareket sırasında neredeyse sertleşir. Viskoz bir sıvı damper kilitlenmez. Hızla artan ve tüm hareket boyunca enerjiyi ısı olarak dağıtan bir direnç kuvveti uygular. Sönümleyiciler sürekli enerji dağıtımı için tasarlanırken, sönümleyiciler ara sıra dinamik sınırlama için tasarlanmıştır.

Bir proje için sönümleme kuvveti nasıl belirlenir?

Yapı mühendisi, binanın veya köprünün dinamik analizine dayanarak gerekli sönümleme katsayısını ve hız üssünü belirler. Bu parametreleri strok, uç bağlantı tipi ve çevre koşullarıyla birlikte alıyoruz ve buna göre damper tasarımı yapıyoruz. Başlangıç ​​aşamasındaysanız mühendislerimiz genel yapısal tiplere ve kod gerekliliklerine göre parametre seçiminde yardımcı olabilir.

Sönümleyici hem gerilimde hem de sıkıştırmada performans gösterebilir mi?

Evet. Viskoz akışkan damperlerimiz her iki yönde de çalışacak ve gerektiği şekilde simetrik veya asimetrik sönümleme kuvvetleri üretecek şekilde tasarlanmıştır. Projenin gerektirmesi halinde, delik düzenlemesi, çekme ve basma durumunda farklı sönümleme özellikleri verecek şekilde yapılandırılabilir.

Viskoz akışkanlı bir damper hangi bakımı gerektirir?

Normal koşullar altında damper ömür boyu yalıtılmıştır ve rutin sıvı değişimi gerektirmez. Piston kolu yüzeyinin, contalarının ve uç konnektörlerinin periyodik olarak görsel olarak incelenmesi önerilir. Kritik uygulamalar için fonksiyonel test aralıklarına ilişkin yönergeler sağlıyoruz. Bir ünitenin yenilenmeye ihtiyaç duyması durumunda fabrikamız tam hizmet ve yeniden sertifikalandırma hizmeti sunmaktadır.

Damperler uluslararası standartlara uygun mu?

Anti-sismik cihazlar için EN 15129'a göre üretim yapıyoruz ve istek üzerine ASCE 7, AASHTO ve diğer ulusal kanunların gerekliliklerini karşılayabiliyoruz. CE işareti Avrupa Ekonomik Alanındaki projeler için mevcuttur. Gerekli tüm test raporları ve beyanları dokümantasyon paketinde bulunmaktadır.

Özel bir damperin tipik teslim süresi nedir?

Üretim teslim süresi kuvvet kapasitesine, stroka ve miktara bağlıdır. Bir kılavuz olarak standart damperler sekiz ila on hafta içinde üretilebilir. Daha büyük damperler veya büyük miktardaki siparişler ek süre gerektirebilir ve bunu teklifte teyit ederiz. Sipariş boyunca üretim aşamaları konusunda şeffaflığı koruyoruz.

Tianshun'da çalışıyor

Viskoz akışkan damper gereksinimi konusunda bizimle iletişime geçtiğinizde, damper mühendisliği bilgisine sahip özel bir müşteri yöneticisi 24 saat içinde yanıt verir. Sönümleme kuvveti, strok ve hız üssü dahil olmak üzere yapısal performans kriterlerinizi inceliyor ve teknik ve ticari bir teklif sunuyoruz. Özel uç bağlantı parçaları, özel kaplamalar ve projeye özel belgeler rutin tedarik kapsamımızın bir parçasıdır.

Sönümleme teknolojisindeki yirmi yılı aşkın kümülatif deneyimimiz, projenizi konsept aşamasından devreye alma aşamasına kadar destekleyebileceğimiz anlamına gelir. Teslimattan sonra kurulum rehberliği ve uzun vadeli servis tavsiyesi için hazır olmaya devam edeceğiz. Mühendislik firmaları ve yüklenicilerden gelen yüksek tekrarlı iş yüzdesi, damperlerimizin yapının ömrü boyunca beklenen performansı sağladığını göstermektedir.

Yangzhou Tianshun Boru Hattı Teknolojisi Co, Ltd.

35.000 m² tesis, Jiangsu, Çin – 45'ten fazla ülkeye ihracat yapılıyor.

Yıkıcı hareketi zararsız ısıya dönüştüren viskoz akışkan damperler, yapıyı her gün sessizce korur.
