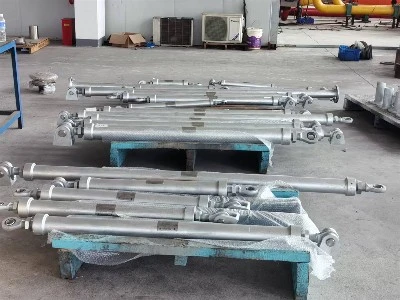

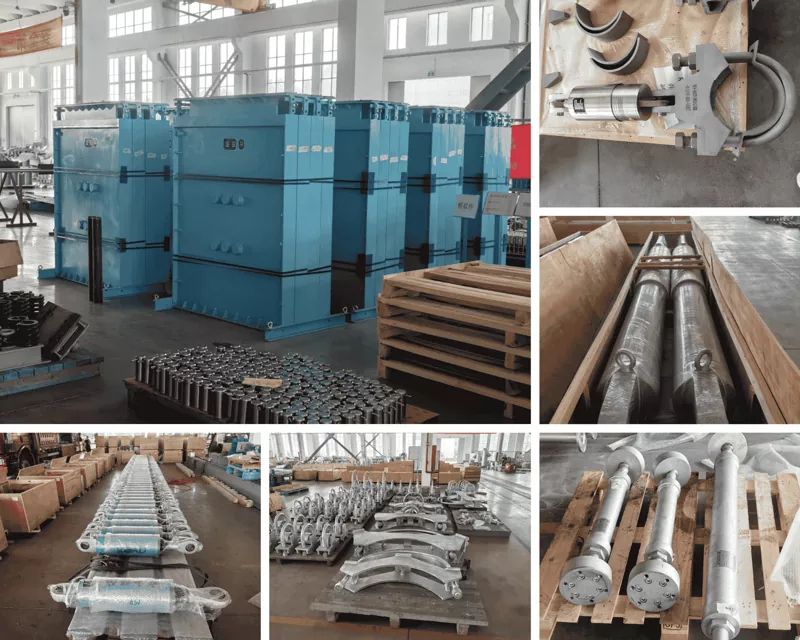

Sallanma Destekleri

Yangzhou Tianshun, enerji üretimi, petrokimya, HVAC, gemi yapımı ve nükleer uygulamalara yönelik sallanma payandaları tasarlıyor ve üretiyor. 2012 yılından bu yana, Çin'in Jiangsu kentindeki 35.000 m²'lik fabrikamız, 100'den fazla kalifiye personelimiz ile 45'ten fazla ülkedeki projelere boru tutucu cihazlar tedarik etmiştir. Her sallanma payandası ISO 9001:2015 sertifikalı kalite sistemi kapsamında üretilir ve gerekli test ve malzeme belgeleriyle birlikte gönderilir.

Sallanma desteği, eksenel yönde termal genleşmeyi kısıtlamadan borunun yanal hareketini sınırlar. Normal çalışmada boru hattı boyunca yavaş termal yer değiştirmeyi kabul eder. Rüzgardan, sismik ivmeden, su darbesinden, dönen ekipman titreşiminden veya deniz platformundaki dalga hareketinden kaynaklanan bir yan kuvvet ortaya çıktığında, dikme sert bir eleman gibi davranarak boruyu yerinde tutar ve yükü bina yapısına veya çelik rafa iletir. Bu, boru kaynaklarını, flanşları ve bağlı ekipmanı yorulma hasarından ve darbeden korur.

Destek herhangi bir açıda ayarlanabildiği için dikey, yatay ve eğimli kurulumlarda çalışır. Uzunluğunun ayarlanabilir olması, şantiye ekibinin bunu boru eki ile yapısal ankraj noktası arasındaki inşa edilmiş boşluğa yerleştirmesine olanak tanır ve çizimlerin her zaman tahmin edemeyeceği toleransları absorbe eder.

İnşaat ve temel özellikler

Yüksek mukavemetli çelik gövde

Dikme borusu, uç bağlantı parçaları ve donanım, belirtilen yük ve sıcaklık için seçilen karbon çeliğinden veya düşük alaşımlı çelikten üretilir. Her partiye, mekanik özellikleri ve kimyasal bileşimi doğrulayan standart malzeme sertifikaları eşlik eder. Aşındırıcı veya deniz ortamları için paslanmaz çelik kaliteleri mevcuttur.

Saha doğruluğu için ayarlanabilir uzunluk

Teleskopik veya dişli ayarlama mekanizması, desteğin sahada tam olarak monte edilen uzunluğa ayarlanmasına olanak tanır. Tipik ayar hareketi seçenekleri ±25 mm, ±50 mm ve ±100 mm'dir. Bu ayarlanabilirlik, desteğin kesmeden veya kaynaklamadan monte edilebileceği anlamına gelir ve boru pabucu ile yapı arasındaki küçük yanlış hizalamayı telafi eder.

Çoklu uç bağlantı seçenekleri

Farklı boru bağlantılarına ve yapısal arayüz düzenlemelerine uyacak şekilde payanda, bilyeli mafsallar, çatal uçları veya dişli çubuk bağlantıları ile tedarik edilebilir. Bilyeli mafsallar açısal dönüşe izin verir ve bükülme momentlerinin dikme borusuna uygulanmasını önler. Çatal uçları, basit kurulumlar için basit bir sabitlenmiş bağlantı sağlar. Proje standart detayına uygun uç tipini sağlıyoruz.

Uzun servis ömrü için korozyon koruması

Standart yüzey işlemi, borunun içinde ve dışında eşit bir kaplama sağlayan sıcak daldırma galvanizlemedir. Gelişmiş koruma için yüksek yapılı epoksi kaplamalar, füzyonla bağlanmış epoksi (FBE) ve üç katmanlı polietilen (3PE) sistemleri sunuyoruz. Kaplama seçimi, sahanın atmosferik koşullarına ve çalışma sıcaklığına göre kararlaştırılır.

Uluslararası standartlara uygunluk

Sallanma payandaları, proses ve güç boruları için ASME B31.1 ve B31.3'e, boru destekleri için MSS SP-58'e ve GB/T standartlarına uygun olarak tasarlanmış ve üretilmiştir. Proje spesifikasyonu alternatif kodlar gerektirdiğinde teknik uyumluluğu gözden geçirir ve ilgili standarda göre tedarik ederiz.

Teknik özellikler

480 kN'nin üzerindeki yük değerleri ve standart dışı hareketler özel sipariş olarak ele alınır. Mühendislik ekibimiz verilen yük durumuna göre tasarımı doğrular ve imalattan önce onay çizimlerini sunar.

İsteğe bağlı aksesuarlar

Özel kurulum ve performans taleplerini karşılamak için aşağıdaki aksesuarlar dahil edilebilir:

Ara sıra oluşan darbe yükleri için hıza duyarlı kilitleme özelliği ekleyen dinamik kısıtlamalar

Küçük çaplı borularda yüksek frekanslı titreşimi sönümlemek için payandayla birleştirilmiş yaylı titreşim yalıtıcıları

Uzunluk ayarının gerekli olmadığı ve basit bir rot kolunun tercih edildiği uygulamalar için sert bağlantı çubukları

Gömülü veya deniz altı hizmetleri için FBE ve 3PE gibi yükseltilmiş korozyon önleyici kaplamalar

Bu aksesuarlar fabrikada entegre edilir ve tüm montaj, sevkıyattan önce tek bir ünite olarak test edilir.

Kalite kontrol ve dokümantasyon

Her bir sallanma payandası boyutsal olarak kontrol edilir ve uygun olduğunda, belirtilen kapasiteyi doğrulamak için yük testi yapılır. Dinamik veya sismik uygulamalar için test sertifikaları ve ısı numarasına göre malzeme izlenebilirliği sağlıyoruz. Kaynaklar kalifiye personel tarafından görsel ve gerektiğinde penetrant testi kullanılarak incelenir.

ISO 9001 sertifikalı prosedürlerimiz, çelik ve kaplama malzemelerinin muayenesinden son montaj ve paketlemeye kadar tüm süreci kontrol eder. Siparişlerimizin %70'inden fazlası, projeden sonra boru sınırlama projelerimizin performansına güvenen sürekli müşterilerimizden gelmektedir.

Sallanma desteklerinin takıldığı yer

Güç üretimi

Termik ve nükleer santrallerdeki ana buhar ve besleme suyu hatları, eksenel termal büyümeyi kısıtlamadan buhar darbesi ve sismik olaylar sırasında yanal hareketi sınırlamak için sallanma payandalarına dayanır.

Petrokimya ve rafineri tesisleri

Proses birimlerindeki boru rafları rüzgar, patlama ve iki fazlı akış titreşiminden kaynaklanan salınımı sınırlamak için salınım destekleriyle donatılmıştır. Ayarlanabilir uzunluk, onları mevcut sıkışık raflara sonradan takmak için pratik hale getirir.

HVAC ve yüksek binalar

Yüksek binalardaki soğutulmuş su yükselticileri, kondenser su hatları ve sıhhi tesisat yığınları, termal döngü ve bina sallanmasının neden olduğu yanal hareketi kontrol etmek için sallanma payandaları kullanır. Galvanizli kaplama, açıkta kalan iç ve dış mekanlara uygundur.

Gemi yapımı ve deniz platformları

Gemiler ve açık deniz platformlarındaki borular, dalgaların ve makinelerin sürekli hareketiyle karşı karşıyadır. Paslanmaz çelik gövdeli ve yüksek korozyona dayanıklı kaplamalı sallanma payandaları hizalamayı korur ve boru bağlantılarını bu agresif ortamlarda yorulmaya karşı korur.

Nükleer tesisler

Güvenlikle ilgili boru sistemleri, projeye özel nükleer kod durumuna göre tasarlanmış, tam malzeme ve test dokümantasyon paketleriyle birlikte sallanma payandaları kullanır.

Sık sorulan sorular

Sallanma payandasının sert payandadan veya sınırlayıcıdan farkı nedir?

Sert bir destek, borunun aşırı gerilmesine neden olabilecek termal genleşme de dahil olmak üzere tüm hareketleri kilitler. Hidrolik susturucu, yavaş termal harekete izin verir ve yalnızca hızlı dinamik hareket durumunda kilitlenir. Bir sallanma desteği, eksenel termal yer değiştirmeye izin verirken bir düzlemde rijit yanal kısıtlama sağlar, bu da onu termal büyüme yönünün bilindiği ve yan yükün tahmin edilebildiği uygulamalar için uygun hale getirir.

Standart karbon çeliği desteği için hangi sıcaklık sınırı geçerlidir?

Sıcak daldırma galvaniz kaplamalı standart karbon çelik payandalar yaklaşık 350 °C'ye kadar çalışabilir. 550 °C'ye kadar daha yüksek sıcaklıklar için alaşımlı çelik ve yüksek sıcaklık kaplamaları kullanıyoruz veya gövdeyi kaplamasız bırakıyoruz. Uç bağlantı bileşenleri de artan sıcaklığa uyacak şekilde seçilmiştir. Doğru malzemenin seçilebilmesi için, soruşturma sırasında gerçek boru yüzey sıcaklığınızı paylaşmanızı öneririz.

Sallanma desteği herhangi bir yönde monte edilebilir mi?

Evet. Destek dikey, yatay veya açılı olarak monte edilebilir. Bilyeli mafsal uç bağlantıları açısal yanlış hizalamayı karşılar ve ayarlanabilir uzunluk herhangi bir yöndeki saha toleranslarını karşılar. Tek şart her iki uçtaki yapının belirtilen yükü taşıyabilmesidir.

Listelenen aralıkların ötesinde özelleştirme mevcut mu?

Düzenli olarak 480 kN'nin üzerindeki yüklere sahip sallanma payandaları, standart dışı ayar hareketleri ve özel uç bağlantı parçaları tedarik ediyoruz. Özel siparişler, imalat başlamadan önce verilen onay çizimleri ve tasarım hesaplamaları ile ele alınır.

Gönderiye hangi belgeler eşlik eder?

Her siparişte malzeme test sertifikaları, boyut raporları, yüzey işlem uygunluğu ve gerektiğinde fonksiyonel test kayıtları bulunur. Nükleer veya güvenlik açısından kritik uygulamalar için, satın alma siparişinde belirtildiği şekilde tam izlenebilirlik ve uyumluluk belgeleri sağlıyoruz.

Tipik teslim süreleriniz nelerdir?

Ortak özelliklere sahip standart sallanma payandaları dört ila beş hafta içinde üretilebilir. Daha büyük yükler, alaşımlı çelikler ve özel kaplamalar programı uzatabilir. Teklif anında kesin teslimat tarihini onaylıyoruz ve süreç boyunca şeffaf üretim planlamasını sürdürüyoruz.

Tianshun'da çalışıyor

Sallanma payandası gereksinimi konusunda bizimle iletişime geçtiğinizde, ürün mühendisliği bilgisine sahip özel bir müşteri yöneticisi 24 saat içinde yanıt verir. Ekibimiz, hem tasarıma hem de sahaya uygun bir konfigürasyon önermek için yük verilerinizi, çalışma sıcaklığını, boru boyutunu ve uç bağlantı tercihinizi inceler. Özel uzunluklar, özel kaplamalar ve dokümantasyon paketleri istisna değil, günlük tedarikimizin bir parçasıdır.

Teslimattan sonra kurulum önerileri ve kurulum sonrası destek için hizmetinizde olmaya devam edeceğiz. Müşterilerimizin %70'in üzerindeki tekrarlı işlere yansıyan uzun vadeli güveni, sallanma payandalarımızın yıllar süren hizmet boyunca beklendiği gibi performans gösterdiğini doğrulamaktadır.

Yangzhou Tianshun Boru Hattı Teknolojisi Co, Ltd.

35.000 m² tesis, Jiangsu, Çin – 45'ten fazla ülkeye ihracat yapılıyor.

Boruyu yanal olarak tutan ve eksenel olarak nefes almasına izin veren sallanma payandaları.
