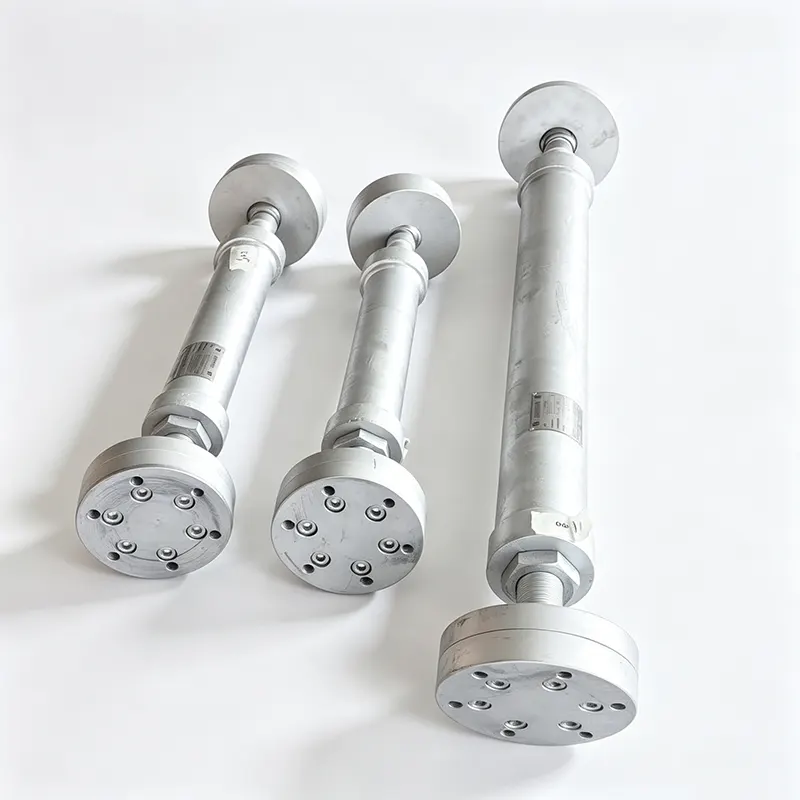

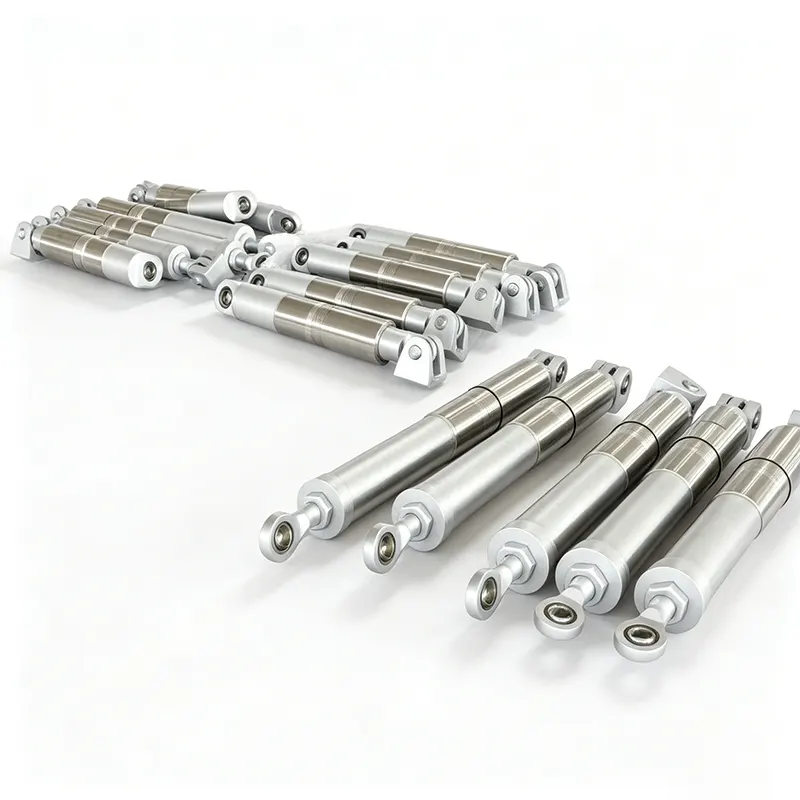

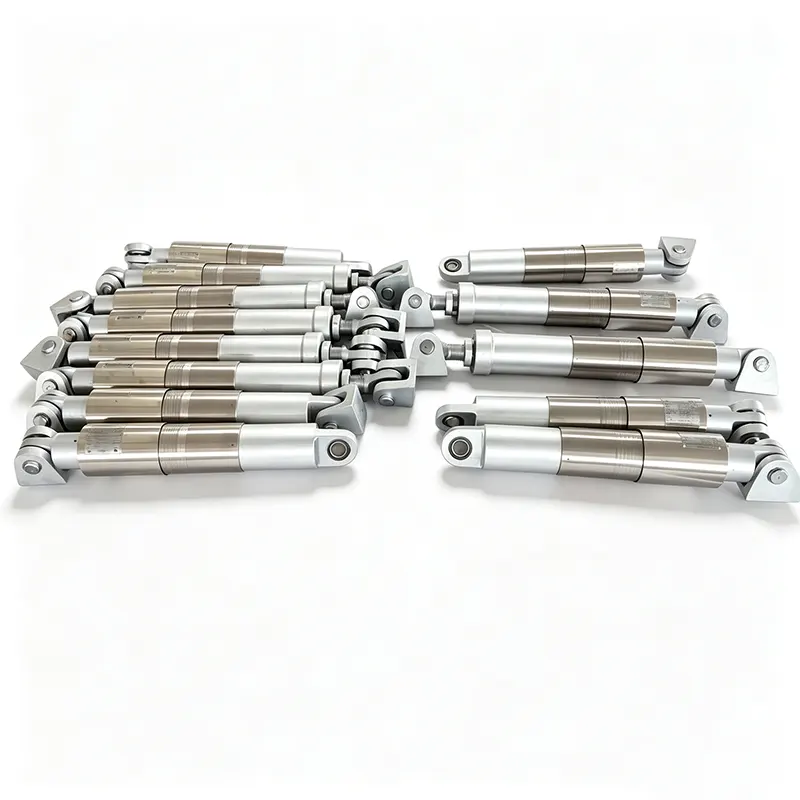

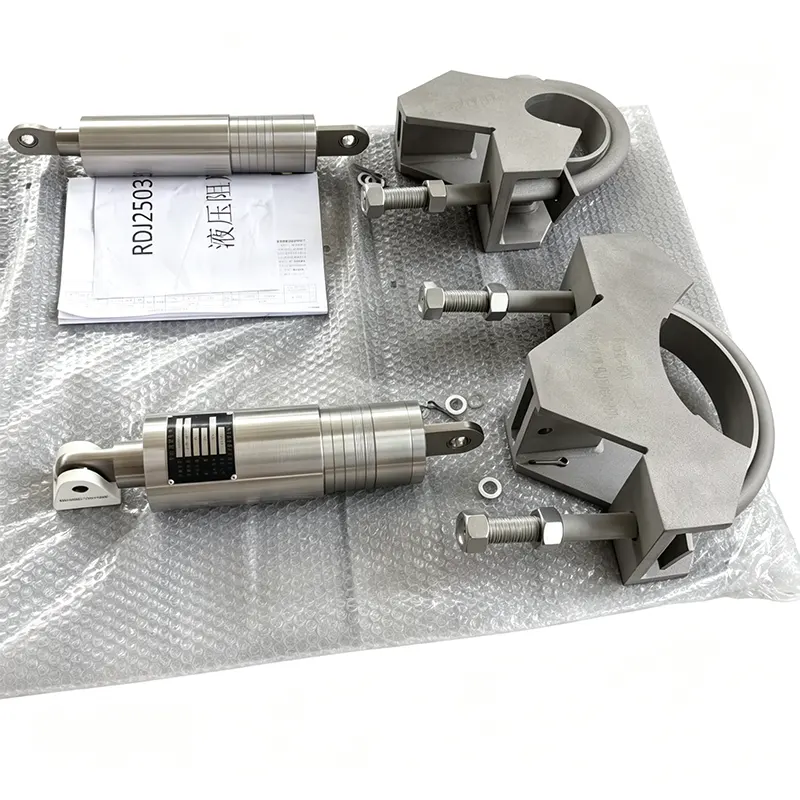

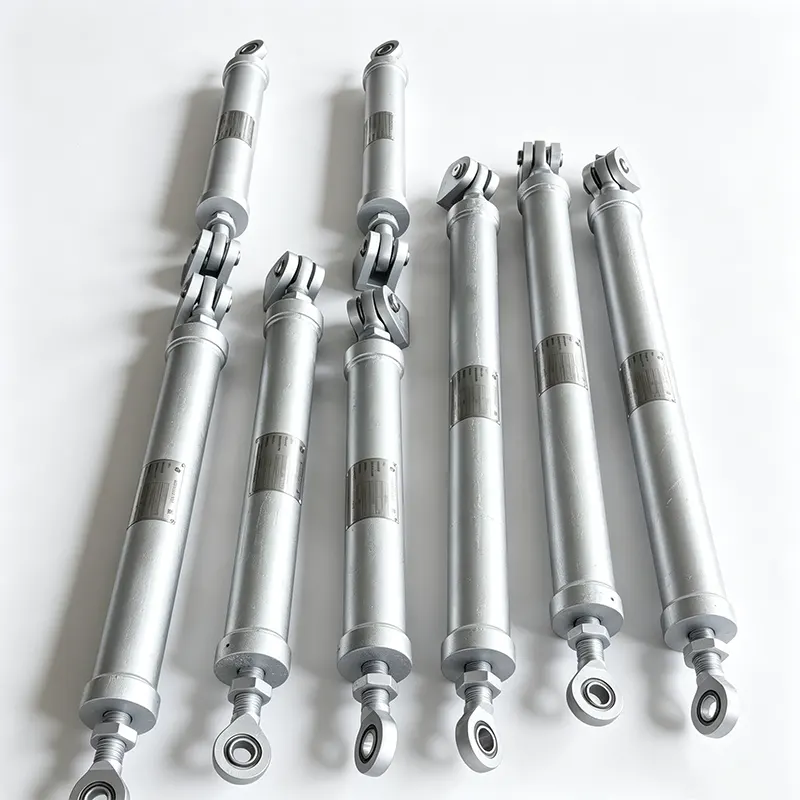

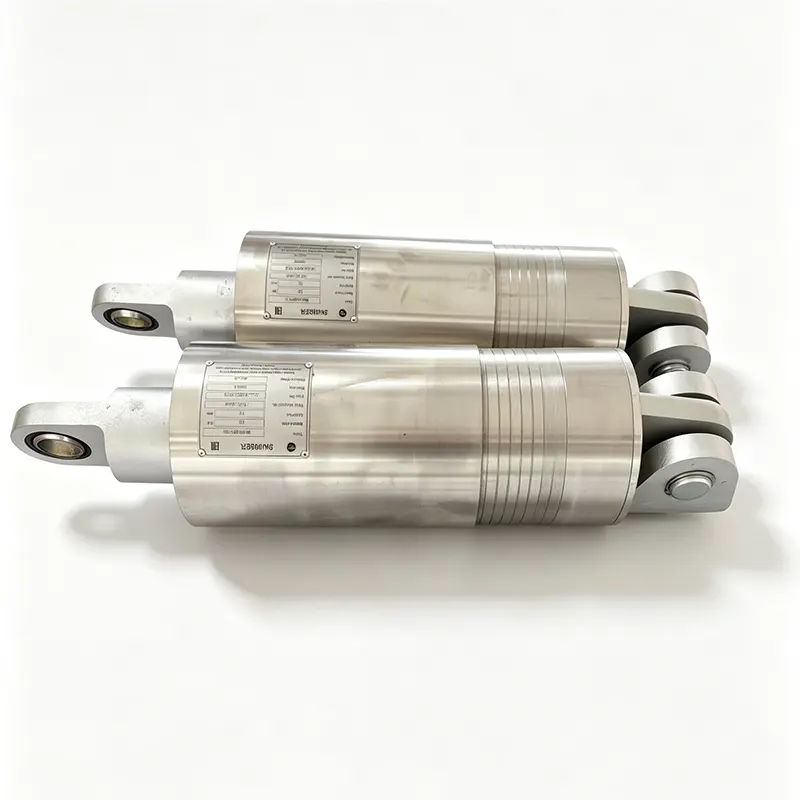

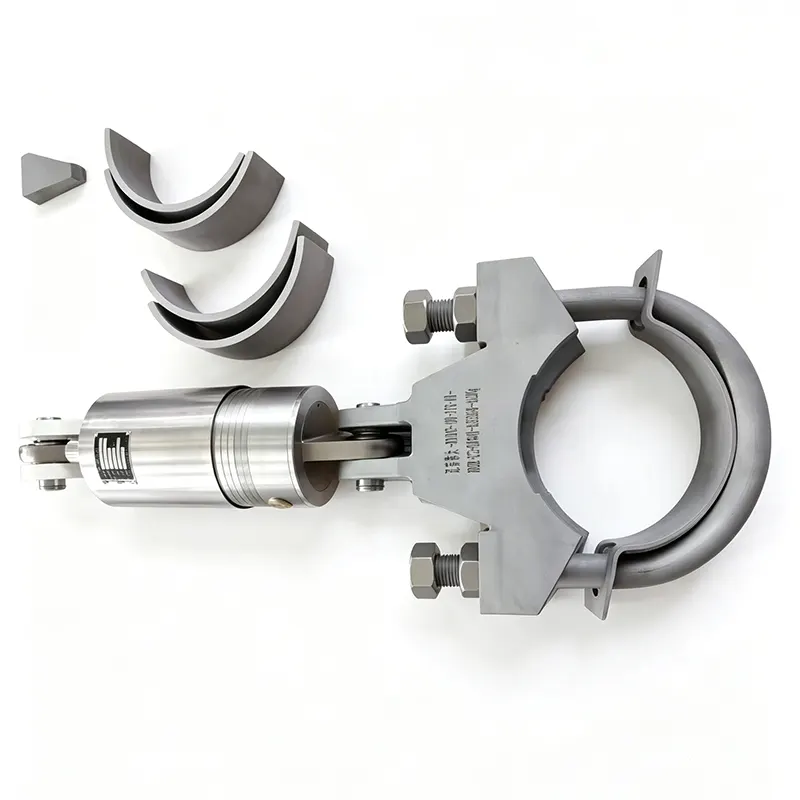

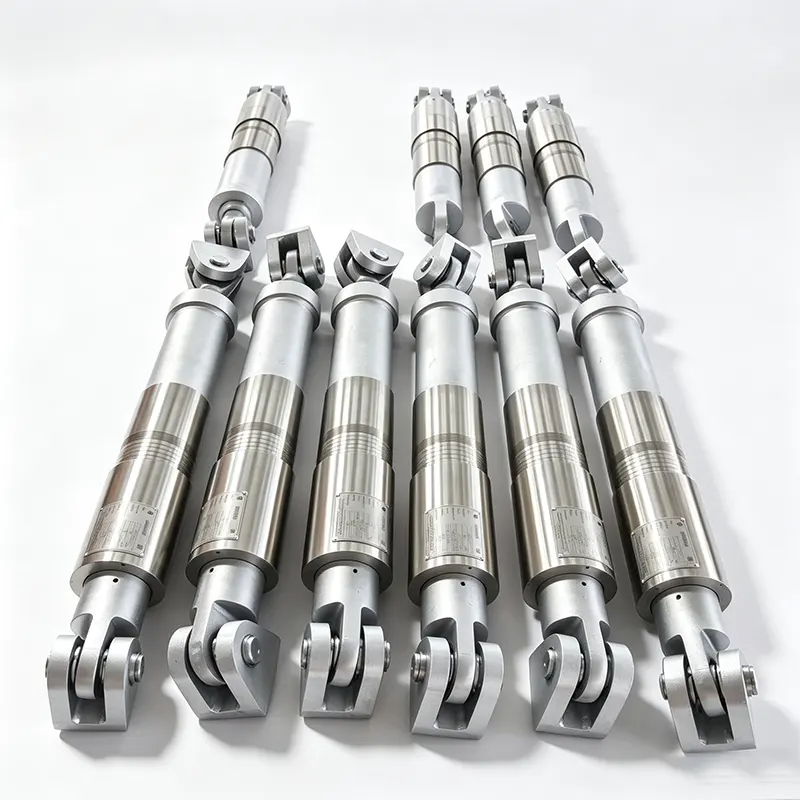

Boru Kısıtlaması için Hidrolik Sönümleyiciler

Yangzhou Tianshun, 2012'den bu yana enerji üretimi, petrokimya ve nükleer tesislere hidrolik sınırlayıcılar tedarik etmektedir. YZN serisi sınırlayıcılarımız, 35.000 m²'lik bir fabrika, 100'den fazla vasıflı personel ve ISO 9001:2015 sertifikalı bir kalite sistemiyle desteklenen 45'ten fazla ülkede faaliyet göstermektedir.

Hidrolik susturucu boruları nasıl korur?

Hidrolik frenleyici hıza duyarlı bir sınırlamadır. Normal çalışma koşullarında termal genleşme ve daralma borunun yavaş hareket etmesine neden olur. Boru Kısıtlama için Hidrolik Sönümleyiciler bu hareketi neredeyse hiç direnç göstermeden takip eder ve serbest kayan bir destek gibi davranır. Boru su darbesi, emniyet valfi tahliyesi, sismik aktivite veya pompanın durması nedeniyle ani bir hızlanmaya maruz kaldığında, dahili valf bir saniyeden çok daha kısa bir sürede kapanır. O anda, sınırlayıcı neredeyse sert bir destek haline gelir, dinamik yükü bina yapısına veya sabitleme noktasına aktarır ve aksi takdirde darbe hasarına, aşırı gerilime veya yorulma arızasına neden olabilecek borunun yer değiştirmesini önler.

Kritik ayrım hız eşiğidir. Yavaş hareketler sınırsız olarak geçer. Hızlı hareketler kilitlenir. Bu, bir boru sisteminin sürekli termal döngüler için esnekliğini korumasına ve yalnızca ihtiyaç duyulduğunda anında kısıtlama almasına olanak tanır.

YZN serisi tasarımı ve özellikleri

Görünür konum göstergesi

Sönümleyici gövdesi üzerindeki net bir mekanik gösterge, her iki yönde de mevcut strok aralığını gösterir. Bakım ekipleri, cihazın bağlantısını kesmeden, ünitenin tasarım seyahati dahilinde çalışıp çalışmadığını veya ayar gerektirip gerektirmediğini bir bakışta doğrulayabilir.

Kompakt ve simetrik yapı

Simetrik düzen, kurulum yönünü basitleştirir ve yanlış montaj olasılığını azaltır. Kompakt yapısı, daha büyük yayların veya sert desteklerin yerleştirilemediği dar boru raflarına ve sıkışık alanlara sığar.

Düşük sürtünme ve kısa kilitleme süresi

Hassas işleme ve conta seçimi sayesinde iç sürtünme en aza indirilir. Hızlı hareketin başlangıcından tam kilitlemeye kadar geçen dinamik tepki süresi son derece kısa tutulur. Bu, türbin bağlantıları ve basınçlı kap nozülleri gibi hassas ekipmanların korunması için kritik olan, susturucu devreye girmeden önce borunun ihmal edilebilir bir yer değiştirmeye maruz kalmasını sağlar.

Yüksek kilitleme kuvveti kapasitesi

Kilitlendiğinde, Boru Kısıtlama için Hidrolik Sönümleyiciler, önemli miktardaki çekme ve basınç yüklerini esnemeden karşılayabilir. Dinamik tepki sırasında üretilen sönümleme kuvveti, hız girişiyle orantılıdır ve boru gerilme analizi taleplerine uygun olarak gerekli tasarım yüküne kadar belirlenebilir.

Mühür ve ortam uyumluluğu

Contalar, hidrolik sıvıyla ve tesisin dış ortamıyla uzun vadeli uyumluluk sağlayacak şekilde seçilmiştir. Tipik olarak yüksek stabiliteye sahip bir silikon yağı olan akışkan ortam, çalışma sıcaklığı aralığı boyunca tutarlı viskoziteyi korur. Sızdırmazlık malzemeleri eskimeye ve sızıntıya karşı direnç göstererek bakım gerektirmeyen uzun bir hizmet ömrüne katkıda bulunur.

Teknik kapsam

Tüm değerler, spesifik boru yükü durumuna ve proje gereksinimlerine uyarlanmıştır. Standart dışı stroklar, yük değerleri ve bağlantı türleri müşteri çizimlerine göre üretilir.

Kalite kontrol ve test

Her YZN hidrolik sınırlayıcı, sevkıyattan önce işlevsel kabul testinden geçer. Özel bir test tezgahı, serbest hareketi doğrulamak için yavaş döngü uygular, ardından kilitlemeyi doğrulamak ve ortaya çıkan yük kapasitesini ölçmek için hızlı yer değiştirmeyi simüle eder. Basınç sınırı test edilir ve strok göstergesinin çalışması doğrulanır. Test kayıtları saklanır ve sevkiyatla birlikte temin edilebilir.

Basınç içeren parçalar ve hidrolik sıvı için malzeme izlenebilirliği korunur. Nükleer uygulamalarda, ASME Kazan ve Basınçlı Kaplar Kodu Bölüm III'ün ilgili bölümlerine ve müşteriye özel ek gereksinimlere uygunluk da dahil olmak üzere gerekli kalite güvence programları uygulanır. ISO 9001 sertifikalı sistemimiz, hammadde girişinden son denetime kadar tüm prosedürleri yönetir.

Siparişlerimizin %70'inden fazlası, birden fazla projede engelleyicilerimizin tutarlı performansına güvenen uzun vadeli sürekli müşterilerimizden geliyor.

Boru sınırlaması için hidrolik durdurucuların kullanıldığı yerler

YZN serisi, termal esneklik ve anlık dinamik kısıtlama kombinasyonunun tartışılmaz olduğu kritik boru sistemlerine kurulur.

Nükleer santraller

Ana buhar, besleme suyu ve güvenlikle ilgili borular. Sönümleyiciler sismik olaylara ve boru kırılma dinamik etkilerine karşı koruma sağlarken normal çalışma sırasında büyük termal hareketlere izin verir. Tam malzeme ve test dokümantasyon paketleri standarttır.

Termik santraller

Kazan besleme suyu hatları, buhar tahliye boruları ve türbin baypas sistemleri. Sönümleyiciler, vana işlemlerinden kaynaklanan geçici yükleri azaltır ve borunun kırılmasını önler.

Petrokimya ve rafineri üniteleri

FCCU, reformerlar ve kompresör istasyonlarındaki proses boruları. Sönümleyiciler, termal döngülere uyum sağlarken iki fazlı akış kaynaklı titreşimi ve ara sıra patlama yüklerini yönetir.

Çelik fabrikaları ve endüstriyel gaz sistemleri

Sıcak hava fırınları ve oksijen püskürtme boruları hızlı termal geçişlere ve titreşime maruz kalır. Hidrolik sınırlayıcılar, termal büyümeyi kısıtlamadan boru hizalamasını korur.

Pompa ve kompresör istasyonları

Deşarj hatları titreşime veya koç darbesine maruz kalabilir. Sönümleyiciler hıza duyarlı sınırlayıcılar olarak hareket ederek flanşlar ve destekler üzerindeki gerilimi önler.

Sık sorulan sorular

Hidrolik durdurucunun sert bir destekten veya yaylı destekten farkı nedir?

Sert bir destek boruyu yerine kilitler ve tüm termal hareketleri engeller; bu da borularda ve bağlı ekipmanlarda aşırı gerilime neden olabilir. Yaylı destek yer çekimi yüklerini taşır ancak dinamik kuvvetleri sınırlamaz. Hidrolik sınırlayıcı her iki ihtiyacı da karşılar: yavaş termal genleşmeye ve daralmaya serbestçe izin verir, ardından boru hızı önceden belirlenmiş bir eşiği aştığında milisaniyeler içinde kilitlenir. Bu, termal esneklikten ödün vermeden tam olarak gerektiğinde dinamik kısıtlama sağlar.

Kilitleme hızı ayarını ne belirler ve ayarlanabilir mi?

Kilitlenme hızı eşiği, borunun beklenen maksimum termal genleşme oranına ve su darbesi veya sismik şok gibi dinamik bir olaydan kaynaklanacak minimum hıza göre ayarlanır. Mühendislerimiz, normal çalışma sırasında susturucuyu serbest tutan, ancak geçici bir durum sırasında tam kısıtlama sağlayan bir değer oluşturmak için proje boru gerilim analizini gözden geçirir. Eşik fabrikada ayarlanır ve test tezgahında işlevsel olarak doğrulanır; Çalışma koşulları değişirse ayar tesisimizde yeniden kalibre edilebilir.

Bir hidrolik söndürücünün hizmet ömrü boyunca ne tür bir bakıma ihtiyacı vardır?

Ünitenin yavaş yer değiştirme altında dirençsiz hareket ettiğini ve hızlı hareket altında doğru şekilde kilitlendiğini doğrulamak için periyodik işlevsel test yapmanızı öneririz. Güç ve proses tesislerinde bu kontrol genellikle her 3 ila 5 yılda bir veya tesis bakım programına göre gerçekleştirilir. Sızdırmazlık alanının ve strok göstergesinin görsel kontrolü basittir. Bir ünitenin yenilenmesi gerekiyorsa sıvı değişimi, conta değişimi ve yeniden sertifikalandırma dahil olmak üzere fabrika hizmeti sunuyoruz.

YZN söndürücüler dış mekan kurulumuna veya aşındırıcı tesis ortamlarına dayanabilir mi?

Evet. Standart silindir, çoğu dış mekan endüstriyel ortamına uygun, korozyona dayanıklı bir kaplamaya sahiptir. Kıyı, açık deniz veya kimyasal açıdan agresif atmosferler için silindiri paslanmaz çelikten tedarik edebiliriz ve bu koşullar için özel olarak piston kolu kaplamaları ve conta malzemeleri seçebiliriz. Saha ortamına ve sıcaklık aralığına göre malzeme seçimi konusunda tavsiyelerde bulunmaktan mutluluk duyarız.

Nükleer veya güvenlik açısından kritik uygulamalar için hangi belgeler sağlanmaktadır?

Basınç tutucu bileşenler için tam malzeme izlenebilirliği, sertifikalı fabrika test raporları, hidrolik sıvı sertifikası, işlevsel test kayıtları ve geçerli yasalara uygunluk beyanı sağlıyoruz. Projenin gerektirdiği durumlarda, dokümantasyon ASME Bölüm III'e veya diğer nükleer standartlara uygundur. Kalite sistemimiz düzenli olarak denetlenmektedir ve ek müşteri denetimleri ve dokümantasyon gereksinimlerini karşılayabiliyoruz.

Mühendislik desteği ve servisi

Boru sınırlama uygulaması için doğru susturucunun seçilmesi, yük verilerini, beklenen termal hareketi ve kilitleme hızı eşiğini içerir. Mühendislerimiz uygun boyut ve ayarı onaylamak için boru stres raporlarınızla çalışır. Özel hesap yöneticileri, sorulara 24 saat içinde yanıt verir ve gecikmeden teknik öneriler sunar.

Özel konfigürasyonlar (standart dışı strok, aşındırıcı atmosferler için özel malzemeler veya nükleer sınıf dokümantasyonu) istisna değil, rutin siparişler olarak ele alınır. Teslimattan sonra, hizmet ömrü boyunca güvenilirliğin devamını sağlamak için periyodik işlevsel test önerileri de dahil olmak üzere kurulum rehberliği ve bakım tavsiyeleri sağlıyoruz.

Yangzhou Tianshun Boru Hattı Teknolojisi Co, Ltd.

35.000 m²'lik tesis, Jiangsu, Çin — 45'ten fazla ülkeye ihracat yapılıyor.

Yalnızca borunun ihtiyacı olduğunda kilitlenen ve geri kalan zamanda müdahale edilmeyen hidrolik durdurucular.
