Burkulma Sınırlandırılmış Destek

Burkulma önleyici bir destek veya BRB, binalar için yapısal bir sigortadır. Bir depremden kaynaklanan eksenel kuvveti alır ve bu kuvveti, harici bir kasa tarafından bükülmesi önlenen çelik çekirdeğin kararlı akması yoluyla dağıtır. Destek, çekme ve basma durumunda neredeyse aynı şekilde davrandığından, mühendisler desteğin nasıl performans göstereceğini ve hasarın nerede meydana geleceğini tahmin edebilir.

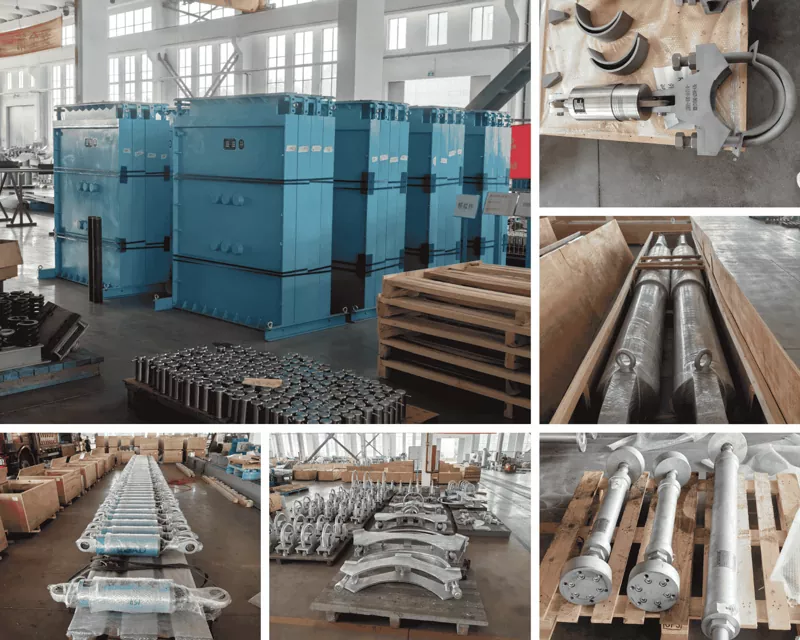

Yangzhou Tianshun, bu destekleri yeni çelik çerçeveler ve sismik güçlendirmeler için üretiyor. Sönümleme teknolojisine katılımımız yirmi yılı aşkın bir geçmişe dayanmaktadır ve destekler, Jiangsu, Çin'deki özel bir üretim tesisinde ISO 9001:2015 sertifikalı bir sistem altında üretilmektedir.

Üç bileşenin birlikte nasıl çalıştığı

Çelik çekirdek

Eksenel yükün tamamı çekirdekten geçer. Orta bölüm, tasarım düzeyindeki bir deprem sırasında akacak şekilde boyutlandırılmışken, uç bölgeler elastik kalan daha büyük bir kesite sahiptir. Bu, elastik olmayan deformasyonu bilinen bir bölgeye zorlayarak yapı mühendisine hasar modunda yüksek derecede güven sağlar. Çekirdek çelik kaliteleri genellikle gerekli akma kapasitesine uyacak şekilde seçilen LY100, LY160 veya LY225'tir.

Bağ çözücü katman

Çelik çekirdek ile dış kaplama arasında bağ ve sürtünmeyi ortadan kaldıran bir malzeme bulunur. Bu katman, mahfazanın eksenel yük taşımamasını sağlar ve çekirdeğin serbestçe genleşip büzülmesine olanak tanır. Bu olmadan, kasa kuvvet toplayacak ve desteğin simetrik histerik davranışını tehlikeye atacaktır.

Kasa

Çoğunlukla betonla doldurulmuş çelik bir boru olan mahfaza yalnızca yanal koruma sağlar. Eğilme sertliği, ince çekirdeğin basınç altında bükülmesini önler; bu da desteğin, mukavemet kaybı olmadan her iki yönde de tam akmaya ulaşmasını sağlar.

Geleneksel diş tellerine göre pratik avantajlar

Burkulması önlenmiş çaprazlı çerçeveler veya BRBF'ler, özel eşmerkezli çaprazlı çerçevelere (SCBF'ler) kıyasla birçok pratik avantaja sahiptir. BRB enerjiyi kararlı, tekrarlanabilir döngüler yoluyla dağıtabildiğinden, bina yönetmelikleri çoğu durumda daha yüksek bir davranış faktörü (R=8) belirler. Sismik tasarım yüklerinde ortaya çıkan azalma, daha küçük kolon ve kirişlere, daha hafif bağlantılara ve azaltılmış temel gereksinimlerine dönüşebilir.

BRB'lerin sahada kurulumu genellikle daha hızlıdır. Bağlantılar daha basit olma eğilimindedir ve destek, havada birbirine dikilecek birden fazla parça yerine tek bir monte edilmiş ünite olarak gelir.

Büyük bir depremden sonra hasar değiştirilebilir çekirdekte yoğunlaşır. Bir desteğin incelenmesi ve değiştirilmesi, tanımlanmış bir prosedürdür ve tokalı geleneksel bir desteğin onarılmasından çok daha basittir. Bu değiştirilebilirlik aynı zamanda BRB'leri, tamamen yeniden inşa edilmeden sismik performansı artırmak için desteklerin mevcut çerçevelere cıvatalanabildiği eski binaların güçlendirilmesi için de cazip hale getiriyor.

Bağımsız çalışmalar, daha hafif yapı, daha hızlı montaj ve daha basit bağlantıların birleşik etkisiyle BRBF'lerin diğer sismik sistemlerin yerini alması durumunda metrekare başına 5 dolara kadar tasarruf elde edildiğini belirtti.

Teknik kapsam

Her destek projeye özel kuvvetlere ve ötelenme sınırlarına göre boyutlandırılır. Mühendislik grubumuz çekirdek alanı, sağlamlık ve bağlantı geometrisini sonuçlandırmak için kayıtlı yapı mühendisiyle birlikte çalışır.

Test ve dokümantasyon

Bir BRB fabrikadan ayrılmadan önce, giderek artan deplasmanlarda döngüsel bir kabul testinden geçer. Çekme ve basmadaki maksimum kuvvetleri doğrularız, histerezis döngülerinin stabil olduğunu doğrularız ve kümülatif elastik olmayan deformasyonun proje gerekliliklerini karşılayıp karşılamadığını kontrol ederiz. Tam bir test raporu, destekle birlikte verilen dokümantasyon paketinin bir parçasıdır.

Malzeme izlenebilirliği her çelik plakayı ısı numarasına kadar kapsar. Gövde malzemesi kayıtları ve kaynak muayene raporları standart olarak yer almaktadır. Bir proje bağımsız bir laboratuvarda prototip yeterlilik testi gerektirdiğinde bu süreci de yönetiyoruz.

BRB'lerin kurulduğu yer

Yüksek binalar – sürüklenme kontrolünün ve mimari esnekliğin önemli olduğu sismik bölgelerdeki çelik ve kompozit kuleler.

Havalimanları ve ulaşım merkezleri – açık alanları dolduran ağır destek elemanları olmadan enerji dağıtımına ihtiyaç duyan uzun açıklıklı yapılar.

Okullar ve hastaneler: Basit bir bakım operasyonu olarak planlanan destek değişimiyle depremden sonra çalışması beklenen tesisler.

Kongre merkezleri ve sergi salonları – mimariye uyacak şekilde çeşitli konfigürasyonlarda desteklerin düzenlenebildiği büyük kolonsuz hacimler.

Endüstriyel binalar – ağır ekipmanlar sismik kütleyi yükseltir; BRB'ler aşırı zemin alanı tüketmeden yanal direnç sağlar.

Güçlendirme projeleri – bina kısmen çalışır durumda kalırken mevcut beton veya çelik çerçeveler, harici olarak monte edilen BRB'ler eklenerek yükseltilebilir.

Sık sorulan sorular

BRB'nin standart çelik destekten farkı nedir?

Standart bir destek, basınç altında bükülür ve gücünü kaybederek asimetrik bir tepki üretir. Bir BRB her iki yönde de bükülme olmadan akma yapar, böylece döngü başına enerji tüketimi sabit ve öngörülebilir olur.

BRB'ler beton yapılarda kullanılabilir mi?

Evet. Bunlar en yaygın olarak çelik çerçevelerde kullanılır ancak yeni hibrit inşaat veya sismik güçlendirme amacıyla beton binalara da bağlanabilir. Son ayrıntılar duruma göre tasarlanmıştır.

Güçlü bir depremden sonra desteğe ne olur?

Çekirdek kalıcı uzama gösterebilir ve kaplama sağlam kalır. Hasarlı destek sökülür ve değiştirilir. Prosedür genellikle projenin deprem sonrası inceleme ve müdahale planında ana hatlarıyla belirtilir.

Sadece desteği mi yoksa bağlantıları da sağlıyor musunuz?

Komple destek tertibatını (göbek, muhafaza, uç bölgeler ve bağlantı plakaları) sağlıyoruz. Çerçeve ile arayüz proje yapı mühendisi ile koordine edilir.

Her siparişle birlikte hangi belgeler gelir?

Hadde sertifikaları, kaplama malzemesi kayıtları, gerektiğinde kaplama veya yangına dayanıklılık sertifikaları, kaynak raporları ve her destek için fabrika kabul testi raporu. AISC 341 veya EN 15129 projeleri için tam uyumluluk paketini sağlıyoruz.

Hangi teslim sürelerini beklemeliyiz?

Teslim süreleri uç bağlantıların miktarına ve karmaşıklığına bağlıdır. Bir kılavuz olarak, standart üretim, çizim onayından itibaren sekiz ila on iki hafta arasında gerçekleşir. Her önemli dönüm noktasında sizi ilerleme konusunda bilgilendiriyoruz.

Tianshun'da çalışıyor

Bize tasarım kuvvetlerini, kat kayması limitlerini ve tercih edilen bağlantı tipini gönderin. Yalnızca bir satış koordinatörü değil, bir mühendis girdiyi inceleyecek ve bir iş günü içinde ön destek konfigürasyonu ve test planıyla yanıt verecektir.

Özel çekirdek malzemeler, özel yangına dayanıklılık ve projeye özel yeterlilik programları, istisna değil, günlük tedarikimizin bir parçasıdır. Teslimattan sonra kurulum desteği ve deprem sonrası inceleme rehberliği için hazır bulunuyoruz.

Kontrollü bir şekilde esneyerek yapıyı koruyan, sarsıntı durduğunda incelenmesi ve değiştirilmesi kolay olan, burkulması önlenmiş destekler.
