Havai Boru Hattı Süspansiyonu ve Titreşimi İçin Korozyona Dirençli Yaylı Askılar

Çoğu insan onlara yaylı askılar diyor, bazıları da onlara yaylı destekler diyor ve sahada her ikisini de duyacaksınız. Tianshun'da isme takılıp kalmıyoruz; önemli olan, bir borunun yapısal bir kirişten sarkması ve termal döngülerle serbestçe hareket etmesi gerektiğinde montajın işe yaramasıdır. Bunları enerji santralleri, rafineri boru rafları ve işleme hatları için 14 yıldır inşa ediyoruz ve yaylı askılarımız şu anda 45'ten fazla ülkede boruları tutuyor.

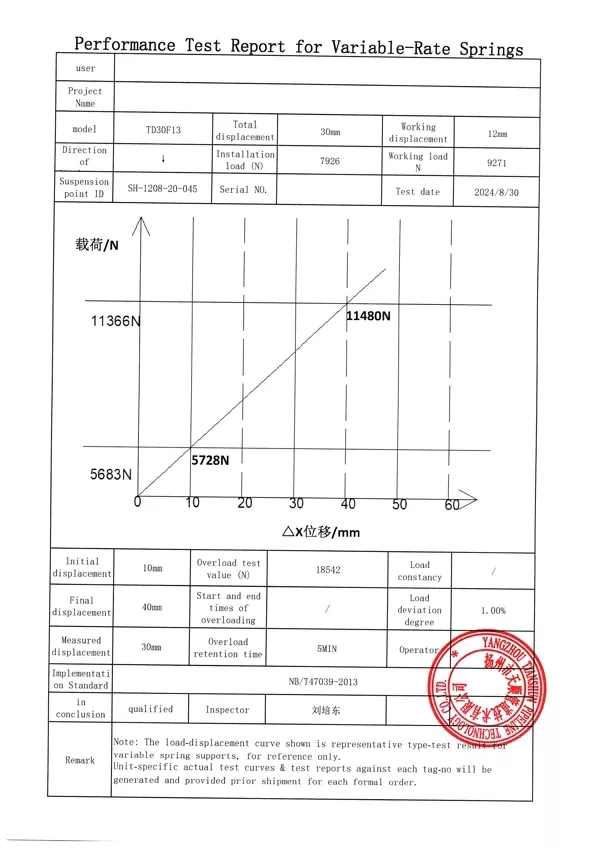

Bu şekil, ürünün yük taşıma doğruluğunu ve operasyonel güvenilirliğini doğrulamak için temel yük ve yer değiştirme parametreleri dahil olmak üzere değişken bir yay desteğinin/askısının yük yer değiştirme performans eğrisini gösterir.

Her ünite sevkiyattan önce yük kalibrasyonuna ve performans testine tabi tutulur. Ayar yükü sapması, ANSI/MSS‑SP‑58‑2018 uluslararası standardının yanı sıra NB/T47039‑2013 ile uyumlu olarak ±%5 dahilinde kontrol edilir.

Ürünler enerji, petrokimya ve diğer endüstriyel boru sistemlerine yönelik teknik gereksinimleri karşılar. MSS‑SP‑58‑2018 uyarınca, değişken yay üniteleri için izin verilen maksimum yük değişkenliği, tam çalışma hareketi dahilinde çalışma sıcak yükünün %25'ini aşmayacaktır.

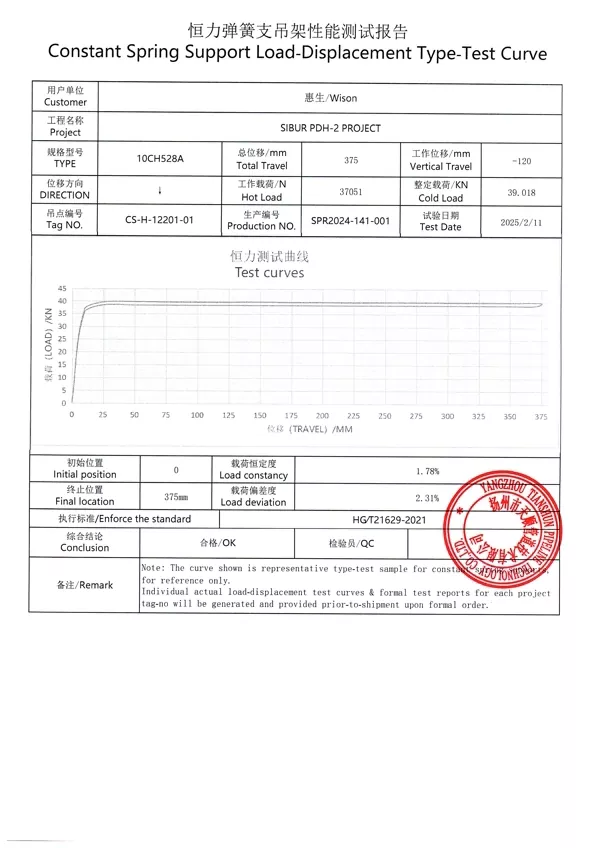

Sabit bir yay desteğinin/askısının tip testinden elde edilen yük-deplasman eğrisi. Yatay eksen yer değiştirmeyi, dikey eksen ise yükü temsil eder. Eğri, tüm çalışma yolu boyunca yaklaşık olarak yatay kalır; bu da, borular termal genleşme ve büzülme nedeniyle saptığında destek kuvvetinin esasen sabit kaldığını gösterir.

Bu tip testi, sabit yay ünitelerinin yük sabitliğini, tam hareket stabilitesini ve çalışma güvenilirliğini doğrular. Tüm üretim birimleri, ANSI/MSS‑SP‑58‑2018 ve NB/T47038‑2013'e uygun olarak yük sapması ±%6 oranında kontrol edilerek sevkıyattan önce yük kalibrasyonuna tabi tutulur.

Bu ürünler, ana buhar boru hatları ve diğer yüksek sıcaklık ve yüksek basınçlı borular dahil olmak üzere, büyük termal yer değiştirmeye sahip endüstriyel boru sistemlerine uygulanabilir.

Yaylı askı aynı anda iki şeyi yapar: borunun tüm ağırlığını yukarıdan taşır ve genişledikçe veya büzülürken boruyla birlikte hareket eder. Orada asılı duran sert askı çubuğunun aksine, yaylı askı tüm hareket aralığı boyunca takılı kalır. Bu özellikle termal büyümenin hızla artabileceği uzun düz yükseltilmiş borularda önemlidir. Borunun ne kadar uzağa hareket ettiğine bakılmaksızın yükün neredeyse sabit kalması gereken hatlar için birçok proje bunları aşağıdakilerle birleştirir:sabit yaylı destekleraynı rafta. Daha az kritik hatlar için standartdeğişken yaylı desteklergenellikle işi yapar; aynı yaylı askı muhafazası stili, yalnızca farklı bir iç yay düzeni.

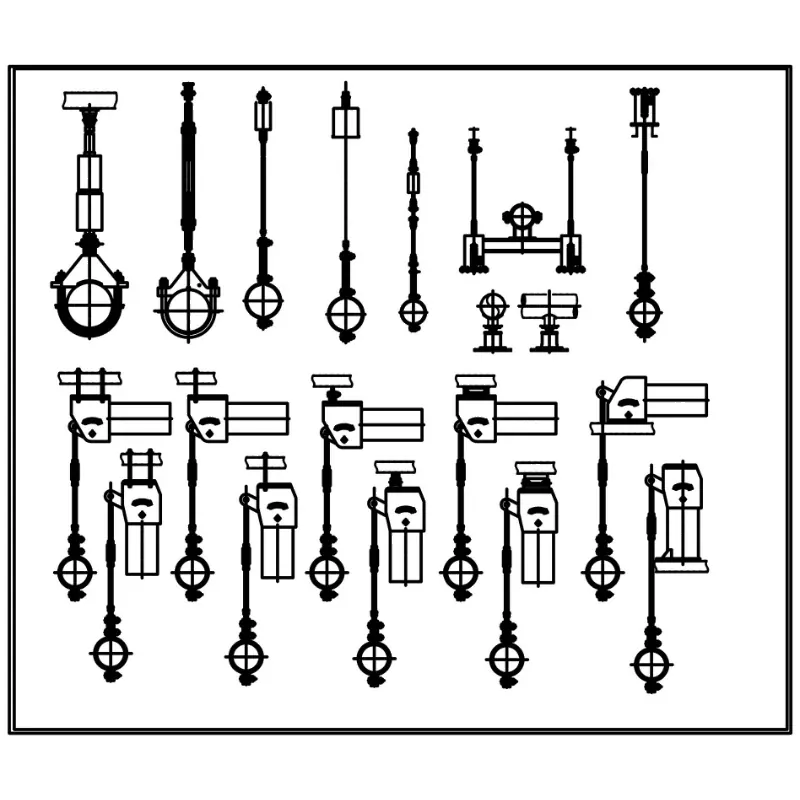

Yaylı Askıların Boru Sistemine Sığdığı Yer

Yaylı askı tek başına çalışmaz. Tipik bir boru rafında, sert boru destekleri ve alçak yüksekliklerdeki ağırlığı kaldıran boru pabuçları ile birlikte çalışan yaylı askıları göreceksiniz. Yüksek sıcaklıktaki bağlantı noktalarında veya ekipman bağlantılarının yakınında askılar sıklıkla belirtilir çünkü bunlar zeminde yer açar ve boru odasının birden fazla yönde hareket etmesini sağlar. Hat soğuk veya soğuduğunda askıyı kelepçe noktasında önceden yalıtılmış boru destekleriyle eşleştirmek buzlanmayı önler ve yalıtım sisteminin sağlam kalmasını sağlar. Pek çok proje spesifikasyonu aynı zamanda tüm montajın yaylı destek paketinin bir parçası olarak da ifade eder; aradaki fark aslında sadece üstten montaj ile alttan montajdır.

Yaylı Askı Düzeneğine Neler Girer?

Yaylı askı sadece kutudaki bir yay değildir. Bu bir toplantı. Tipik olarak kullandığımız şey:

Her malzeme partisinin değirmen test raporları vardır ve biz bunu ısı numarasına kadar takip ederiz. Spesifikasyonunuz 3.2 sertifikasyonunu (EN 10204) gerektiriyorsa, bunu hallederiz.

Uyguladığımız Standartlar

Aşağıdakileri karşılamak için yaylı askılar üretiyoruz:

ANSI/MSS SP-58 — Boru Destekleri ve Askıları

ASME B31.3 — Proses Boruları

GB/T 17116

Gerektiğinde DIN, JIS veya projeye özel özellikler

Fabrikamız, hammadde girişinden son yük testine kadar her adımda belgelenmiş prosedürler anlamına gelen ISO 9001:2015 kapsamında faaliyet göstermektedir.

Aldığımız Sorular

S1: Tabana monteli yay desteği yerine ne zaman yaylı askı kullanmalıyım?

Boru yüksekte çalıştığında ve altında oturulacak çelik bir platform bulunmadığında. Boru rafları, havai hatlar ve kazan çatı katı boruları klasik durumlardır. Askılar havai çeliğe bağlanır ve boruya düşer. Yay mekanizmasıyla değil, destek noktanızın nerede olduğuyla ilgilidir.

S2: Taban yayındakiyle aynı yük aralığını askıda da alabilir miyim?

Genel olarak evet. Değişken yaylı askılarımız, askı başına 20+ tona kadar birkaç yüz kilogramı kapsar. Sabit yaylı askılar daha yükseğe çıkar. Gerçekten ağır bir şeye ihtiyacınız varsa (örneğin tek çubukta 40 ton) bunu yapabiliriz, ancak yük dağıtım seçeneklerine bakabilmemiz için önce bizimle konuşmanız daha mantıklı olur.

S3: Yaylı askıları nasıl test ediyorsunuz?

Yayı belirtilen yüke ayarlıyoruz, tüm hareketi boyunca çalıştırıyoruz ve kuvvetin tolerans dahilinde kalıp kalmadığını kontrol ediyoruz. Sabit yaylı askılar için yük-sapma eğrisini çizeriz ve bunun tasarım marjı dahilinde düz olduğunu doğrularız. Hareket ölçekleri doğrulanır ve tüm bağlantılar diş kalitesi ve kaynak bütünlüğü açısından incelenir.

S4: Standart teslim süreniz nedir?

Ortak yük aralıklarına sahip standart askı düzenekleri için 20–25 gün. 304 paslanmaz donanıma, özel kaplamalara veya standart dışı seyahate ihtiyacınız varsa 30-40 günü hesaplayın. Büyük proje paketleri özel bir üretim programı alır ve size fiyat teklifiyle birlikte kesin bir teslimat taahhüdü veririz.

S5: Nasıl sevk edilirler?

Askı düzenekleri yönetilebilir parçalara (yay muhafazası, çubuk seti ve kelepçe) bölünür ve su geçirmez astarlı ahşap kasalarda bir araya getirilir. Her kasa askı etiketi numarasıyla etiketlenmiştir, böylece saha ekibi bunları hemen boru desteği çizimiyle eşleştirebilir.

Düzenli Olarak Gerçekleştirdiğimiz Özelleştirme

Birçok müşteri yaylı askıların yalnızca standart katalog ürünleri olarak geldiğini düşünüyor. Biz bu şekilde çalışmıyoruz. Gönderdiğimiz yaylı askıların çoğunda en az bir özel ayrıntı bulunur:

Büyük sismik hareketlere uyum sağlamak için genişletilmiş hareket

Belirli baş üstü açıklıklar için özel çubuk uzunlukları

Kıyı veya aşındırıcı ortamlar için paslanmaz çelik yapı

400°C'nin üzerinde çalışan hatlar için yüksek sıcaklık yay malzemesi

Özel boya sistemleri – epoksi, çinko açısından zengin astar veya deniz kaplama

Borunuzu askımıza takmanıza gerek yok. Borunuza askı yapacağız.

Gerçek Projelerden Öğrendiklerimiz

Boru desteği spesifikasyonu yazıyorsanız bilmeye değer bazı pratik noktalar:

Uzun düz koşularda her destek noktasını sabitlemeyin. Yaylı askıların büyümeyi absorbe etmesine izin verin ve ankrajları stratejik olarak yerleştirin. Boru gerilim mühendisiniz hareket verilerini sağlarsa hangi askıların nereye gideceğini belirlemenize yardımcı olabiliriz.

Boru yalıtılmışsa kelepçe tipini ve ön sırasını belirtin. Kurulumdan sonra yalıtımın askı noktasına yeniden takılması karmaşık ve pahalıdır.

Nemli veya kıyı bölgelerindeki dış mekan kurulumları için paslanmaz donanım veya en azından sıcak daldırma galvanizlemeyi belirtin. Karbon çeliği çubuklar ilk gün iyi görünüyor ancak iki yağmurlu sezondan sonra öyle görünmeyecek.

Tianshun Yolu

Başkasının parçalarını kutumuza koyan bir ticaret şirketi değiliz. Bunları Yangzhou'daki kendi fabrikamızda yapıyoruz. Çeliği satın alıyoruz, bileşenleri işliyoruz, yayları kuruyoruz ve test ediyoruz, üniteleri monte ediyoruz, boyayıp paketliyoruz ve gönderiyoruz. Kalitenin kaybolacağı orta adım yoktur.

Yıllar geçtikçe, başlangıç ​​ve yıllar süren operasyon boyunca sorunsuz bir şekilde devam eden projeler için eksiksiz yaylı askı paketleri sağladık. Bu nedenle müşterilerimizin %70'inden fazlası geri geliyor; en ucuz olduğumuz için değil (ucuz değiliz, adiliz), askıların zamanında gelmesi, çizimlere uyması ve işlerini yapmaya devam etmesi nedeniyle.

Yaylı askılar, sabit yaylı destekler veya ön yalıtımlı boru pabuçları gerektiren bir projeyi fiyatlandırıyorsanız, bize veri sayfalarınızı veya işaretlemelerinizi gönderin. Uygun bir fiyat teklifi hazırlayacağız - doğrudan fabrikadan, gizli işaretlemeler olmadan - ve isterseniz seçimimizin arkasındaki tasarım mantığı konusunda size yol göstereceğiz. Ayrıca fabrikayı ziyaret edebilir ve üretim hattını kendiniz görebilirsiniz.
