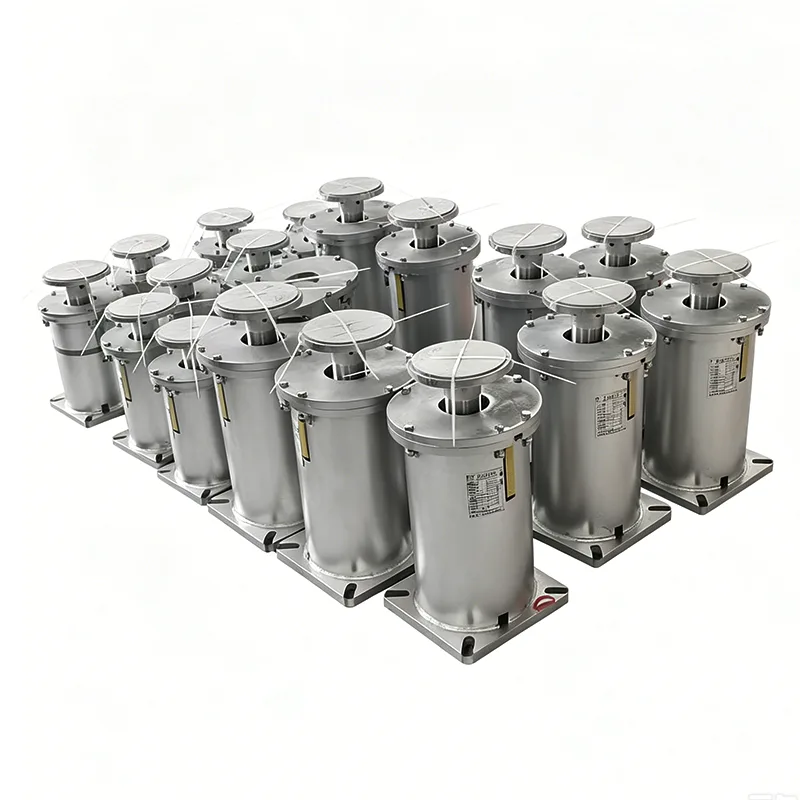

F Tipi Yaylı Askı

F Tipi Yaylı Askı, Yangzhou Tianshun Pipeline tarafından 14 yıllık endüstri deneyimine dayanarak geliştirilen standart bir asma yay desteğidir ve aynı zamanda küresel endüstriyel boru hattı alanında en yaygın kullanılan yaylı askı modellerinden biridir. Üretime başladığı 2012 yılından bu yana 2 milyondan fazla F Tipi Yaylı Askı ürettik, 45 ülke ve bölgeye ihraç ettik ve dünya çapında 300'den fazla büyük ölçekli endüstriyel projeye hizmet verdik. Bu model, uluslararası kabul görmüş standartlara tam uygun olarak tasarlanmış olup, dünya çapındaki büyük üreticilerin aynı model ürünleriyle %100 değiştirilebilirlik sağlamaktadır.

Bu şekil, ürünün yük taşıma doğruluğunu ve operasyonel güvenilirliğini doğrulamak için temel yük ve yer değiştirme parametreleri dahil olmak üzere değişken bir yay desteğinin/askısının yük yer değiştirme performans eğrisini gösterir.

Her ünite sevkiyattan önce yük kalibrasyonuna ve performans testine tabi tutulur. Ayar yükü sapması, ANSI/MSS‑SP‑58‑2018 uluslararası standardının yanı sıra NB/T47039‑2013 ile uyumlu olarak ±%5 dahilinde kontrol edilir.

Ürünler enerji, petrokimya ve diğer endüstriyel boru sistemlerine yönelik teknik gereksinimleri karşılar. MSS‑SP‑58‑2018 uyarınca, değişken yay üniteleri için izin verilen maksimum yük değişkenliği, tam çalışma hareketi dahilinde çalışma sıcak yükünün %25'ini aşmayacaktır.

Sabit bir yay desteğinin/askısının tip testinden elde edilen yük-deplasman eğrisi. Yatay eksen yer değiştirmeyi, dikey eksen ise yükü temsil eder. Eğri, tüm çalışma yolu boyunca yaklaşık olarak yatay kalır; bu da, borular termal genleşme ve büzülme nedeniyle saptığında destek kuvvetinin esasen sabit kaldığını gösterir.

Bu tip testi, sabit yay ünitelerinin yük sabitliğini, tam hareket stabilitesini ve çalışma güvenilirliğini doğrular. Tüm üretim birimleri, ANSI/MSS‑SP‑58‑2018 ve NB/T47038‑2013'e uygun olarak yük sapması ±%6 oranında kontrol edilerek sevkıyattan önce yük kalibrasyonuna tabi tutulur.

Bu ürünler, ana buhar boru hatları ve diğer yüksek sıcaklık ve yüksek basınçlı borular dahil olmak üzere, büyük termal yer değiştirmeye sahip endüstriyel boru sistemlerine uygulanabilir.

Tasarım Esasları ve Geçerli Standartlar

F Tipi Yaylı Askı, küresel çok yönlülüğünü ve uyumluluğunu sağlamak için kesinlikle aşağıdaki uluslararası standartlara uygun olarak tasarlanmış ve üretilmiştir:

▶  ANSI/HG 20644-1998 Değişken Yaylı Destekler ve Askılar

▶  GB/T 17116.1-2018 Boru Destekleri ve Askılar - Bölüm 1: Teknik Özellikler

▶  ASME B31.3 Proses Boruları

▶  DIN 2545 Boru Yaylı Askılar

▶  API RP 551 Boru Destekleri ve Askılarının Tasarımı ve Montajı

Tüm ürünler ISO 9001:2015 kalite yönetim sistemi sertifikasyonunu geçmiş olup, talep edilmesi halinde CE, API gibi üçüncü taraf sertifikasyon belgeleri de temin edilebilmektedir.

Yapısal Kompozisyon ve Çalışma Prensibi

F Tipi Yaylı Askı, üst kaldırma pabucu yoluyla bina yapısına ve alt askı çubuğu aracılığıyla boru hattına bağlanan bir üst asma yapı tasarımını benimser. Boru hattı dikey termal yer değiştirmeye maruz kaldığında yay buna göre genişler ve daralır, destek kuvvetini otomatik olarak ayarlar ve stres yoğunlaşmasını önlemek için boru hattı yükünü yapıya eşit şekilde iletir.

Standart ürün aşağıdaki bileşenlerden oluşur:

▶  Üst Muhafaza: Q345B çelik levhadan damgalanmıştır

▶  Silindirik Helisel Yay: 60Si2MnA alaşımlı yay çeliğinden üretilmiştir

▶  Yük Gösterge Plakası: Yük ve yer değiştirme ölçekleriyle açıkça işaretlenmiştir

▶  Ayarlama Vidası Çubuğu: Yerinde yük ayarı için M16-M36 spesifikasyonlarında mevcuttur

▶  Üst ve Alt Bağlantı Pabuçları: Daha yüksek mukavemet için dövme işlemiyle üretilmiştir

▶  Kilit Somunları: Gevşemeyi önleyen çift somun tasarımı

Tam Seri Yük ve Yer Değiştirme Özellikleri

Temel Performans Avantajları ve Ölçülen Veriler

Yukarıdaki veriler şirketin laboratuvarının %100 tam denetim kayıtlarından alınmıştır. Her ürün sevkıyattan önce sıkı yük testlerine ve yer değiştirme kalibrasyonlarına tabi tutulur.

Uygulanabilir Senaryolar ve Kurulum Yöntemleri

F Tipi Yaylı Askı, özellikle aşağıdaki senaryolar için çoğu endüstriyel boru hattı sisteminin askılı desteği için uygundur:

Enerji santrallerinde buhar-su boru hattı sistemleri

Petrokimya endüstrisinde proses boru hatları

Kentsel merkezi ısıtma boru ağları

Doğal gaz iletim boru hatları

İlaç ve gıda işleme boru hatları

Genel endüstriyel tesis boru hatları

Bu model için üç kurulum yöntemi mevcuttur:

Tek Pabuçlu Süspansiyon: Tek boru hatları için uygundur

Çift Pabuçlu Süspansiyon: Ağır yüklü boru hatlarına uygundur

Paralel Kurulum: Ultra ağır yük boru hatlarına uygundur

Üretim Süreci ve Kalite Kontrolü

Her F Tipi Yaylı Askının istikrarlı kalitesini sağlamak için hammaddeden bitmiş ürünlere kadar tam süreç izlenebilirlik sistemi kurduk:

▶  Hammadde Kontrolü: Tüm çelikler, Baosteel ve Angang gibi önde gelen çelik fabrikalarından tedarik edilir. Her malzeme partisine orijinal malzeme sertifikası eşlik eder ve spektral analiz doğrulamasından geçer.

▶  Yay İmalatı: Alman ithal CNC yay makineleri kullanılarak sarılır ve iç gerilimin tamamen ortadan kaldırılması için üç ısıl işleme tabi tutulur.

▶  Kaynak İşlemi: Karbondioksit gazı korumalı kaynağı benimser. Tüm kaynaklar %100 görsel incelemeye ve tahribatsız numune alma testine tabi tutulur.

▶  Yüzey İşlemi: Toplam kaplama kalınlığı ≥120μm olan üç kumlama pas alma işlemi → epoksi çinko açısından zengin astar → poliüretan son kat.

▶  Bitmiş Ürün Denetimi: Her ürün tam stroklu yük testine tabi tutulur ve eksiksiz kalite sertifikasyon belgeleri düzenlenir.

Destekleyici Hizmetler ve Teslimat Garantisi

▶  Hızlı Teslimat: Standart modeller stoklarımızda mevcuttur ve 72 saat içinde gönderilebilir.

▶  Seçim Desteği: Ücretsiz boru hattı gerilim analizi ve destek/askı seçimi hesaplaması sağlanır.

▶  Özelleştirme Hizmeti: Bağlantı boyutları ve yüzey işleme yöntemleri müşteri gereksinimlerine göre ayarlanabilir.

▶  Yerinde Servis: Profesyonel mühendisler, kurulum ve devreye alma işlemlerini yönlendirmek üzere gönderilir.

▶  Garanti Hizmeti: Garanti süresi boyunca arızalı ürünlerin ücretsiz onarımı veya değiştirilmesi ile 12 aylık garanti süresi.

F Tipi Yaylı Askı hakkında daha fazla teknik bilgi almak veya fiyat teklifi almak için lütfen satış ekibimizle iletişime geçin.

Sıkça Sorulan Sorular (SSS)

Soru: F Tipi Yaylı Askı diğer üreticilerin aynı model ürünleriyle değiştirilebilir mi?

C: Evet. Ürünlerimiz kesinlikle uluslararası standartlara uygun olarak tasarlanmış ve üretilmiştir. Kurulum boyutları ve performans parametreleri, büyük küresel üreticilerin aynı model ürünleriyle tamamen tutarlıdır ve kullanım için doğrudan değiştirilebilir.

S: Bu ürünün maksimum çalışma sıcaklığı nedir?

C: Standart ürünlerin çalışma sıcaklığı aralığı -20°C ila +450°C'dir. 450°C'yi aşan yüksek sıcaklık koşulları için, yüksek sıcaklığa dayanıklı yay çeliği kullanan özel modeller sunabiliriz.

S: Sıcak daldırma galvanizleme yüzey işlemi sağlayabilir misiniz?

C: Evet. Standart boya kaplamanın yanı sıra farklı korozif ortamlara uyum sağlamak için sıcak daldırma galvaniz ve toz kaplama gibi çeşitli yüzey işleme yöntemleri de sağlıyoruz.
