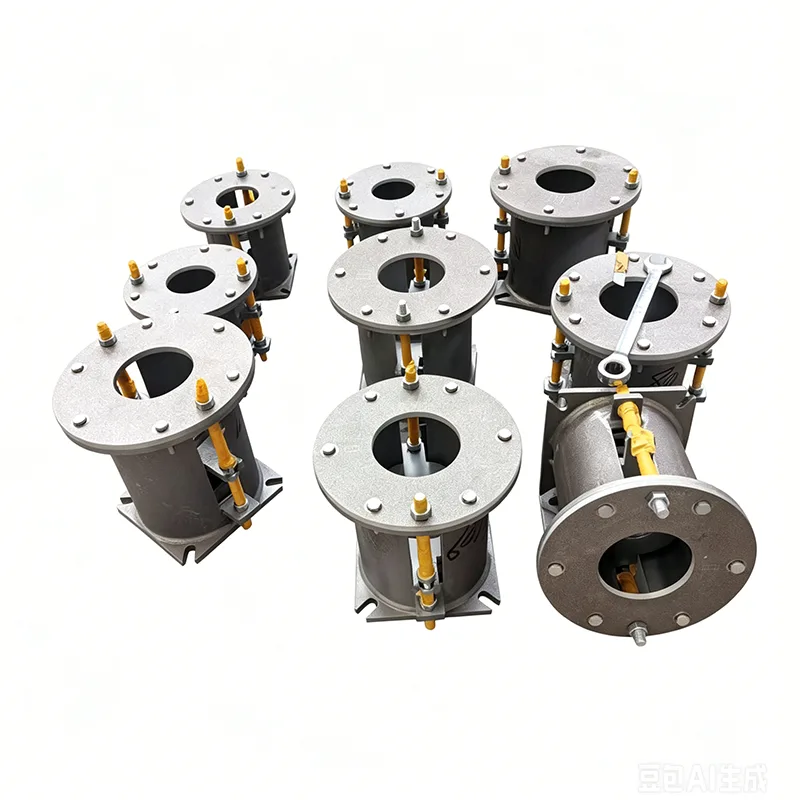

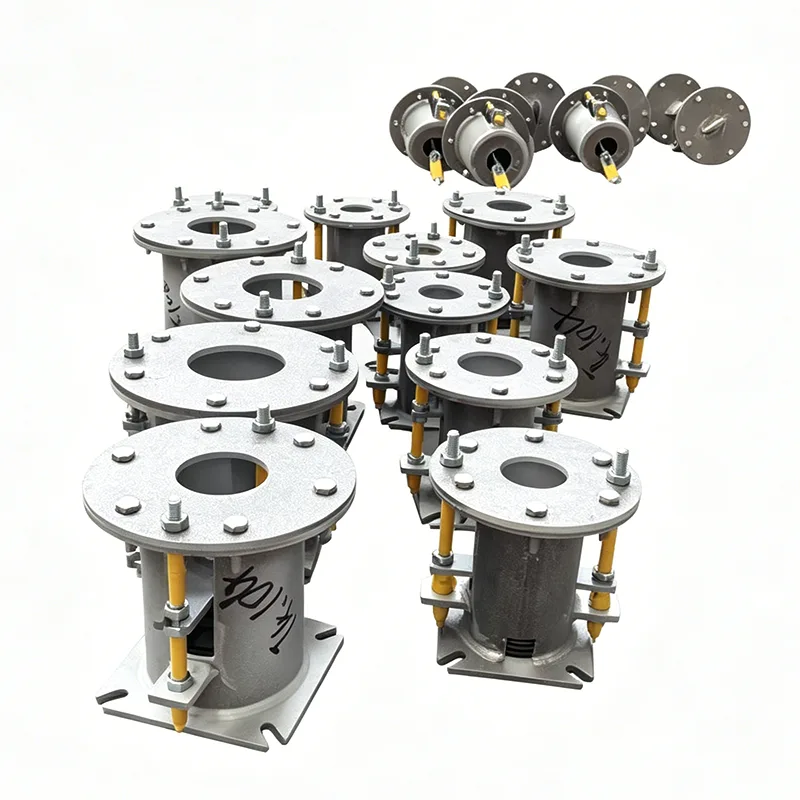

Santral Yay Desteği

Enerji santrallerinde, ana buhar boru hatları, yüksek sıcaklıkta yeniden ısıtma buhar boru hatları ve diğer benzer sistemler, ortamı sürekli olarak yüksek sıcaklık ve yüksek basınç koşulları altında taşırken, birkaç milimetreden onlarca milimetreye kadar termal genleşmeye maruz kalır. Sert sabitleme, bu yer değiştirmeleri kazan başlıklarına ve türbin arayüzlerine iletilen ek itme kuvvetlerine dönüştürerek kaynak bağlantılarında, flanşlarda ve ekipman kasalarında stresi artırır.

Bu şekil, ürünün yük taşıma doğruluğunu ve operasyonel güvenilirliğini doğrulamak için temel yük ve yer değiştirme parametreleri dahil olmak üzere değişken bir yay desteğinin/askısının yük yer değiştirme performans eğrisini gösterir.

Her ünite sevkiyattan önce yük kalibrasyonuna ve performans testine tabi tutulur. Ayar yükü sapması, ANSI/MSS‑SP‑58‑2018 uluslararası standardının yanı sıra NB/T47039‑2013 ile uyumlu olarak ±%5 dahilinde kontrol edilir.

Ürünler enerji, petrokimya ve diğer endüstriyel boru sistemlerine yönelik teknik gereksinimleri karşılar. MSS‑SP‑58‑2018 uyarınca, değişken yay üniteleri için izin verilen maksimum yük değişkenliği, tam çalışma hareketi dahilinde çalışma sıcak yükünün %25'ini aşmayacaktır.

Sabit bir yay desteğinin/askısının tip testinden elde edilen yük-deplasman eğrisi. Yatay eksen yer değiştirmeyi, dikey eksen ise yükü temsil eder. Eğri, tüm çalışma yolu boyunca yaklaşık olarak yatay kalır; bu da, borular termal genleşme ve büzülme nedeniyle saptığında destek kuvvetinin esasen sabit kaldığını gösterir.

Bu tip testi, sabit yay ünitelerinin yük sabitliğini, tam hareket stabilitesini ve çalışma güvenilirliğini doğrular. Tüm üretim birimleri, ANSI/MSS‑SP‑58‑2018 ve NB/T47038‑2013'e uygun olarak yük sapması ±%6 oranında kontrol edilerek sevkıyattan önce yük kalibrasyonuna tabi tutulur.

Bu ürünler, ana buhar boru hatları ve diğer yüksek sıcaklık ve yüksek basınçlı borular dahil olmak üzere, büyük termal yer değiştirmeye sahip endüstriyel boru sistemlerine uygulanabilir.

Yangzhou Tianshun Pipeline Technology Co., Ltd. tarafından bu çalışma koşulları için özel olarak geliştirilen Enerji Santrali Yay Desteği, boru hattı gerilimini standart izin verilen sınırlar dahilinde tutarak elastik yükleme yoluyla yer değiştirmeyi telafi eder. Bu belge, buhar boru hattı sistemlerinin gerçek gereksinimlerine dayanarak bu ürünün tasarım felsefesini, operasyonel performansını ve mühendislik destek yaklaşımını açıklamaktadır.

Buhar Boru Hattı Gerilme Kontrolünde Elastik Desteklere İlişkin Gereksinimler

Buhar boru hattı tasarımı genellikle, boru desteklerinin/askılarının termal yer değiştirmeyi engellemeden hem boru hattı ölü ağırlığını hem de ortam ağırlığını taşımasını gerektiren ASME B31.1 gibi kuralları takip eder. Destek kuvveti yer değiştirmeye bağlı olarak aşırı derecede değişirse, yerel boru sistemi gerilimi izin verilen değerleri aşabilir, bu da yerinde ayarlamalar yapılmasını ve hatta yeniden çalışmayı gerektirebilir.

Ayrıca, türbin ve kazan arayüzleri tipik olarak kuvvetler ve momentler için çok katı izin verilen sınırlara sahiptir. Uygun olmayan destek çözümleri, ana ekipman arayüzlerinin servis ömrünü önemli ölçüde kısaltabilir. Bu, destek/askı ürünlerinin belirtilen strok dahilinde istikrarlı ve öngörülebilir destek kuvvetleri sağlamasını ve aynı zamanda sahadaki sapmaları karşılamak için yeterli ayarlama marjını sunmasını gerektirir.

Enerji Santrali Yay Destekleri Bu Gereksinimleri Nasıl Karşılar?

Enerji Santrali Yay Destekleri iki konfigürasyonda mevcuttur: boru hattı stres analizi sonuçlarına göre seçilen değişken yay ve sabit kuvvet yayı. Değişken yay üniteleri yükü doğrusal sertlikte taşırken, sabit kuvvet üniteleri, tüm çalışma stroku boyunca destek kuvveti değişim oranını %5 oranında kontrol etmek için birincil ve ikincil yay mekanizmasını kullanır ve boru sistemine soğuk durumdan sıcak duruma neredeyse sabit destek sağlar.

Yay elemanları 60Si2Mn ve 50CrVA içeren alaşımlı yay çeliklerinden üretilmektedir. Yapısal bileşenler karbon çeliğinden, ısıya dayanıklı çelikten veya paslanmaz çelikten üretilebilir. Genel sıcaklık uygulama aralığı -196°C ila +650°C'yi kapsar ve düşük sıcaklıkta ısınmadan tam yükte çalışmaya kadar buhar boru hatlarının tüm termal durumlarını karşılar.

Her Enerji Santrali Yay Desteği, sevkıyattan önce sertlik eğrisi kaydıyla birlikte tam stroklu sıkıştırma testine tabi tutulur. Muhafaza, bir yük deplasman etiketi ve kurulum kilitleme cihazı ile donatılmıştır. Yerinde kurulum yalnızca soğuk durumda montaj gerektirir; boru hattı sıcaklığı yükseldikten sonra kilitleme pimini çıkarmanız yeterlidir ve destek/askı, yerinde kaynak veya karmaşık ayarlamalar gerekmeden çalışır duruma girer.

Yerinde Kurulum ve Uzun Süreli Operasyonel Performans

Buhar boru hattı kurulumu sırasında temel yükseltilmesinde ve boru kesitinin kesilmesinde kümülatif hatalar kaçınılmazdır. Enerji Santrali Yay Destekleri tarafından sağlanan yükseklik ince ayar aralığı bu sapmaları emerek sert bağlanmayı önler. Sabit kuvvetli yay üniteleri tipik olarak vidalı veya hidrolik yardımcı ayarlama mekanizmalarıyla donatılmış olup, geniş çaplı ağır hizmet boru hatlarında bile tek kişinin çalışmasına olanak sağlar.

Uzun süreli çalışma sırasında gevşemeyi önleyen yay tasarımı ve yüzey işlemleri (sıcak daldırma galvanizleme veya Dacromet kaplama) istikrarlı destek performansını korur. Çok sayıda yurtdışı enerji santrali projesinde, müteakip destek/askı siparişlerinin %70'inden fazlası mevcut müşterilerden gelmektedir. Bu yüksek tekrar satın alma oranı dolaylı olarak ürünlerimizin uzun vadeli performansını doğrulamaktadır.

Tipik Kurulum Konumları ve İşlevleri

Kazan alanında, ana buhar kanallarının, kızdırıcı çıkış boru hatlarının ve yeniden ısıtma buhar boru hatlarının dikey ve yatay bölümlerine Enerji Santrali Yay Destekleri monte edilir. Yukarıya doğru termal genleşmeyi emerek başlık nozul bağlantılarında aşırı gerilimi önlerler.

Türbin yakınında, ana buhar valflerine ve yönetim valflerine yakın yüksek sıcaklıklı buhar boru hattı bölümlerindeki yaylı destekler/askılar, bileşen kuvvetlerini ve momentlerini azaltarak şaft hizalamasının korunmasına yardımcı olur. Besleme suyu ve ısıtma suyu boru hatları daha düşük sıcaklıklarda çalışsa da, yine de önemli başlatma-durdurma sıcaklık farkları yaşanmaktadır. Elastik destekler boru hattı eğimini korur ve kavitasyon riskini azaltır.

Bu uygulamalarda destekler/askılar genellikle damperler, sınır braketleri ve diğer bileşenlerle bir araya getirilerek eksiksiz bir boru sistemi esnek sınırlama çözümü oluşturulur.

Proje Teknik Desteği ve Ürün Kabulü

Seçim aşamasından başlayarak teknik ekibimiz boru sistemi gerilim analizi raporlarını alır, her destek noktası için tasarım yükünü ve yer değiştirmeyi hesaplar, uygun Santral Yay Destek tiplerini ve yay sabitlerini önerir ve ayrıntılı kurulum rehberliği sağlar.

Fabrikamız, yay telinin yeniden incelenmesinden, ısıl işlem sonrası sertlik testinden bitmiş ürün sertlik testine kadar eksiksiz bir kalite kontrol zincirine sahiptir. İlgili proses kayıtları ve malzeme kalite belgeleri ASME ve CE gibi standartlara uygun olarak teslim edilebilmektedir. Nükleer enerji konvansiyonel adaları ve diğer yüksek gereksinimli projeler için ek destek fonksiyonu yeterlilik test raporları ve izlenebilirlik belgeleri sağlanabilmektedir.

Buhar boru hattı desteği gereksinimleriniz varsa lütfen boru düzeni çizimlerini ve gerilim verilerini sağlayın. Genel bir model listesi yerine spesifik bir Enerji Santrali Yay Desteği konfigürasyon çözümü sunacağız. Yangzhou Tianshun'un dünya çapında 45 ülkedeki 14 yıllık boru hattı destek deneyiminden ve proje verilerinden yararlanarak, buhar sisteminizin güvenliğini sağlarken genel tedarik ve kurulum maliyetlerini kontrol etmenize yardımcı olabiliriz.
