Endüstriyel boruların ani şok yüklere direnirken termal genleşmeyi karşılaması gerektiğinde,TianshunsağlarBoru Kısıtlaması için Hidrolik Sönümleyicilerzorlu çalışma koşullarında sistem kararlılığının korunmasına yardımcı olmak için tasarlanmıştır. Bu hıza duyarlı cihazlar, normal çalışma sırasında kademeli boru hareketine izin verir ve hızlı yer değiştirme boru bütünlüğünü tehdit ettiğinde dinamik sınırlama sağlar.
Hidrolik sınırlayıcılar enerji santrallerinde, petrokimya tesislerinde, rafinerilerde ve boru sistemlerinin sismik kuvvetlerle, su darbesiyle, geçici basınç değişimleriyle ve ekipmanla ilgili bozulmalarla karşı karşıya olduğu diğer endüstriyel tesislerde temel dinamik sınırlama cihazlarıdır. Geleneksel sert sınırlamaların aksine, ani, yüksek hızlı yer değiştirmeye direnç gösterirken yavaş termal harekete uyum sağlarlar. Bu makalede bunların çalışma prensipleri, temel bileşenleri, mühendislik hususları, uygulamaları ve bakım gereksinimleri açıklanmaktadır. Ayrıca belirli boru sınırlama projeleri için uygun ekipmanın nasıl seçileceğini ve Tianshun'un endüstriyel boru tesisatı gereksinimlerini nasıl destekleyebileceğini de özetlemektedir.
Hidrolik sınırlayıcılar, düşük hızlarda nispeten sınırsız harekete izin verirken boru sistemlerindeki hızlı hareketi kısıtlayan özel mekanik-hidrolik cihazlardır. Boruların normal çalışma döngüleri sırasında genişlediği, daraldığı veya kaydığı ancak beklenmedik dinamik olaylar sırasında kontrol altında tutulması gereken kurulumlarda özellikle değerlidirler.
Tipik bir hidrolik durdurucu, bir silindir, piston, piston kolu, hidrolik sıvı, dahili akış kontrol mekanizması, contalar ve uç bağlantıları içerir. Sıcaklık değişimleri nedeniyle bir boru yavaş hareket ettiğinde, hidrolik sıvısı kalibre edilmiş geçitlerden akar ve pistonun hareket etmesine izin verir. Hareket, cihazın belirtilen aktivasyon hızını aştığında, hidrolik direnç önemli ölçüde artarak borunun tutulmasına yardımcı olur.
Hidrolik durdurucular genellikle yük taşıyan desteklerin yerini almak yerine onlarla birlikte çalışır. Yaylı askılar, boru pabuçları ve diğer destekler borunun ağırlığını taşır ve normal hareketi karşılar; sınırlayıcılar ise belirli dinamik yüklere karşı koruma sağlar.
Projeye özel ayrıntılar için Tianshun'un Boru Kısıtlamalarına Yönelik Hidrolik Sönümleyiciler ürün bilgilerini inceleyin.
Çalışma prensibi piston hızı ile hidrolik direnç arasındaki ilişkiye dayanmaktadır. Cihaz, kademeli yer değiştirmeye ve ani harekete farklı tepki vererek, boru sistemlerinin normal çalışma sırasında dinamik kısıtlamadan ödün vermeden esnek kalmasına yardımcı olur.
Endüstriyel borular, çalışma sıcaklıkları yükselip düştükçe boyutsal değişiklikler yaşar. Yeterince yavaş hareket sırasında, susturucu, pistonunun sınırlı dirençle silindir boyunca hareket etmesine izin verir. Bu, termal genleşme ve büzülmenin gereksiz şekilde kısıtlanmasını önlemeye yardımcı olur.
Sismik bir olay, su darbesi, türbin patlaması veya benzeri geçici olaylar sırasında boru hızı hızla artabilir. Söndürücünün dahili hidrolik mekanizması, belirtilen aktivasyon koşullarına ulaşıldığında sıvı akışını kısıtlar.
Hidrolik direncin arttırılması, pistonun daha fazla hareket etmesini önemli ölçüde zorlaştırır. Cihaz daha sonra ortaya çıkan sınırlama kuvvetini montaj bağlantıları aracılığıyla destekleyici yapıya aktararak borunun aşırı yer değiştirmesinin sınırlandırılmasına yardımcı olur.
Geçici durum sona erdiğinde mekanizma, tasarıma bağlı olarak normal harekete izin veren davranışına dönebilir. Doğru boyutlandırma, kurulum ve bakım, söndürücünün hizmet ömrü boyunca amaçlandığı gibi yanıt vermesini sağlamak için önemlidir.
Uygun şekilde belirlenmiş hidrolik sınırlayıcılar, endüstriyel boru sistemleri için çeşitli mühendislik avantajları sunar.
Önemli sınırlamalardan biri, hidrolik sönümleyicilerin her titreşim sorunu için evrensel çözümler olmamasıdır. Uygunlukları boru sisteminin hareket özelliklerine, frekans aralığına, yük durumlarına ve performans gereksinimlerine bağlıdır. Düşük genlikli, yüksek frekanslı titreşim, farklı veya tamamlayıcı bir titreşim kontrolü yaklaşımı gerektirebilir.
Ani yer değiştirmenin operasyonel sürekliliği, ekipman bütünlüğünü veya tesis güvenliğini etkileyebileceği kritik boru ağları için hidrolik söndürücüler sıklıkla düşünülür.
Ana buhar hatları, besleme suyu boruları ve diğer yüksek enerji devreleri, ekipman arızaları, geçici basınç değişimleri veya sismik olaylar sırasında dinamik yüklere maruz kalabilir. Sönümleyiciler, tasarım koşulları gerektirdiğinde hareketi kısıtlamaya yardımcı olur.
Pompalara, kompresörlere, fırınlara ve basınçlı ekipmanlara bağlı proses boruları, çalışma koşullarındaki hızlı değişikliklere maruz kalabilir. Düzgün tasarlanmış sınırlamalar, geçici yüklerin kontrol edilmesine ve hassas bağlantıların korunmasına yardımcı olabilir.
Güvenlikle ilgili boru sistemleri, dikkatli bir şekilde belgelenmiş sınırlama performansı, çevresel yeterlilik ve sismik değerlendirme gerektirebilir. Seçim, yalnızca genel ürün açıklamalarına dayanmak yerine, geçerli proje kodlarına ve yeterlilik gereksinimlerine uygun olmalıdır.
Gaz işleme, sıvılaştırılmış doğal gaz tesisleri ve yüksek basınçlı transfer hatları, belirli dinamik olayları kontrol ederken işletme hareketini karşılamak için özel destek düzenlemeleri gerektirebilir.
Metal körüklü genleşme derzleri ve benzeri bileşenler aşırı yer değiştirmeye veya harici yüklemeye karşı hassas olabilir. Düzgün konumlandırılmış sınırlayıcılar, tüm sınırlama düzenlemesinin bağlantı ve boru tesisatı yüklerine göre tasarlanması koşuluyla, tanımlanmış geçici koşullar sırasında hareketin sınırlandırılmasına yardımcı olabilir.
Hidrolik susturucu performansı birbirine bağlı birçok tasarım parametresine bağlıdır. Aşağıdaki tablo Tianshun'un ürün bilgilerinde yayınlanan temsili değerleri özetlemektedir. Belirli model ve proje için gerçek gereksinimlerin doğrulanması gerekir.
| Parametre | Temsili Aralık veya Seçenek | Mühendislik Değerlendirmesi |
|---|---|---|
| Yük kapasitesi | Özelleştirilmiş üniteler için yaklaşık 5 kN ila 500 kN ve üzeri | Hesaplanan sınırlama kuvvetlerine ve belirtilen yük durumlarına uygun olmalıdır. |
| Standart strok | 100, 150, 200, 300 ve 500 mm | Beklenen termal yer değiştirmeyi ve kurulum toleranslarını kapsamalıdır. |
| Aktivasyon hızı | Tipik olarak 5–50 mm/sn, spesifikasyona bağlı olarak | Normal boru hareketini, kısıtlama gerektiren dinamik koşullardan ayırmalıdır. |
| Standart çalışma sıcaklığı | Yaklaşık -40°C ila +120°C | Gerçek servis sıcaklıklarında sıvının, contaların ve malzemenin uygunluğunu doğrulayın. |
| Silindir malzemesi | Karbon çeliği veya alaşımlı çelik seçenekleri | Seçim yüklere, çevreye ve proje özelliklerine bağlıdır. |

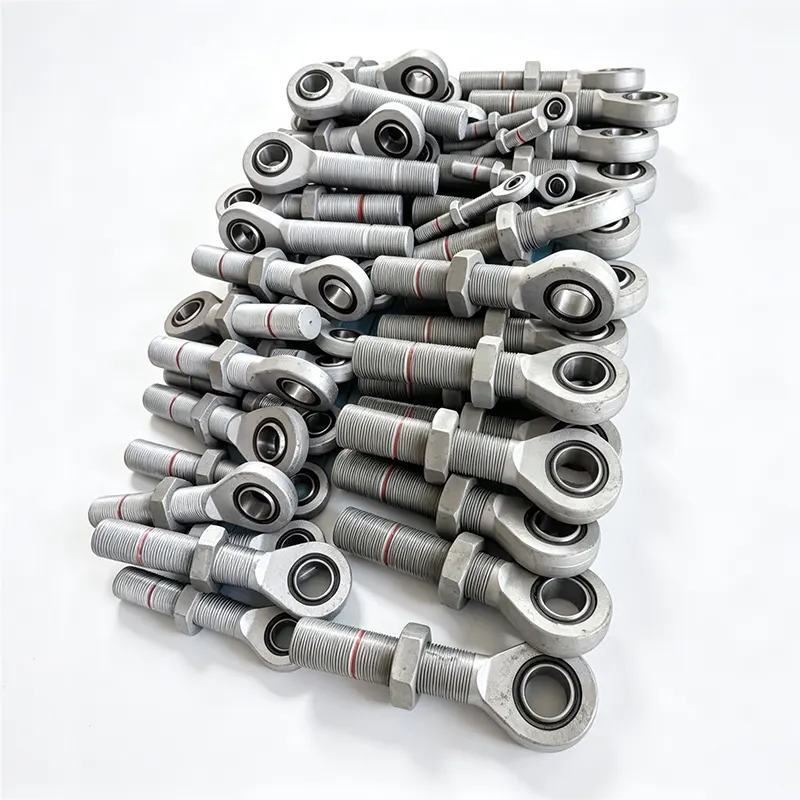

| Bağlantıları sonlandır | Çubuk gözü, çatal, bilyeli mafsal ve dişli seçenekleri | Yapısal bağlantıya ve izin verilen hareket yönüne uygun olmalıdır. |
| Test | Belirtildiği şekilde işlevsellik, basınç ve sızıntı testi | Kabulden önce muayene kayıtlarını ve gerekli belgeleri onaylayın. |
Bu değerler gösterge niteliğindeki ürün bilgileridir; onaylanmış bir veri sayfasının veya projeye özel hesaplamanın yerine geçmez. Nükleer, yüksek sıcaklık veya diğer kritik hizmetler için geçerli yeterlilik gerekliliklerini doğrudan üreticiyle teyit edin.
Hidrolik susturucunun seçilmesi, boru gerilimi analizi, destek tasarımı, ekipman arayüzleri ve saha koşulları arasında koordinasyon gerektirir. Yalnızca nominal boru çapına göre satın alma yeterli değildir.
Sınırlamanın sismik yüklemeyi, su darbesini, emniyet valfi boşalmasını, ekipman hareketlerini, rüzgar kaynaklı hareketi veya başka bir geçici durumu ele alması gerekip gerekmediğini belirleyin. Yönetici yük durumu gerekli sınırlama performansını belirler.
Gerilme ve basmada gerekli kuvvetleri belirlemek için onaylı boru gerilimi analizini kullanın. Tüm yük yolunun bir parçası olarak durdurma derecesini, bağlantı gücünü, yapısal çeliği, kaynakları ve bağlı boru bileşenlerini kontrol edin.
Geçerli çalışma koşulları altında beklenen sıcaktan soğuğa termal hareketi, kurulum konumunu ve olası yer değiştirmeyi belirleyin. Yeterli strok, istenmeyen hareket sonu temasını ve normal boru hareketine müdahaleyi önlemeye yardımcı olur.
Aktivasyon hızı, beklenen normal hareket aralığına ve kısıtlama gerektiren dinamik olaylara uygun olmalıdır. Yanlış kalibrasyon, rutin çalışma sırasında istenmeyen dirence veya geçici bir durum sırasında yetersiz tepkiye neden olabilir.
Ortam ve boru sıcaklıklarını, korozyona maruz kalmayı, nemi, sıvı uyumluluğunu ve tüm özel çevre gerekliliklerini gözden geçirin. Özel uygulamalar gelişmiş malzemelere, contalara, koruyucu kaplamalara veya yeterlilik testlerine ihtiyaç duyabilir.
Geçerli tasarım kodlarını ve proje özelliklerini belirleyin. Uygulamaya bağlı olarak bunlar ASME B31.1, ASME B31.3, MSS standartlarından veya nükleer hizmet spesifikasyonlarından ilgili gereklilikleri içerebilir. Tam sürümleri, uygulanabilirliği ve gerekli yeterlilik kapsamını sorumlu mühendisle onaylayın.
Tamamlayıcı destek ekipmanları hakkında ek bilgi için Tianshun'un sabit yaylı desteklerini inceleyin ve seçilen bileşenlerin koordineli bir boru destek sisteminde birlikte nasıl çalışabileceğini inceleyin.
Doğru seçilmiş bir hidrolik susturucu bile yanlış monte edilirse veya bakımı yetersiz yapılırsa kötü performans gösterebilir. Kurulum ve inceleme, üreticinin talimatlarına ve onaylı proje belgelerine uygun olmalıdır.
Muayenede hidrolik sıvı sızıntısı, korozyon, piston kolu hasarı, gevşek bağlantılar, hasarlı contalar, anormal yer değiştirme ve mekanik müdahale kanıtları dikkate alınmalıdır. Olağandışı herhangi bir durum, üreticinin servis talimatlarına göre değerlendirilmelidir.
Denetim aralıkları ve bakım programları, ekipman kılavuzunu, çalışma ortamını, olay geçmişini ve proje gereksinimlerini yansıtmalıdır. Tianshun'un yayınlanmış kılavuzunda, normal hizmet koşulları altında yaklaşık üç ila beş yıllık aralıklarla denetimlerin ve yaklaşık on yıl civarında olası revizyonların yapıldığı belirtiliyor; bunlar evrensel gereksinimler yerine genel kılavuz olarak ele alınmalıdır. Güvenlik açısından kritik uygulamalar farklı bir program gerektirebilir.
Önemli bir sismik olaydan veya tasarıma dayalı başka bir geçici olaydan sonra, etkilenen ekipmanı tekrar hizmete sokmadan önce emniyet sistemini geçerli saha prosedürlerine göre inceleyin.
Bunların temel amacı, normal çalışma koşulları sırasında borunun yavaş hareketine izin verirken belirli dinamik olayların neden olduğu hızlı yer değiştirmeyi kısıtlamaktır. Bu, borulara, bağlı ekipmanlara ve destekleyici yapılara iletilen yüklerin kontrol edilmesine yardımcı olur.
Yaylı askı, termal harekete uyum sağlarken boru ağırlığını destekler. Hidrolik sınırlayıcı öncelikle dinamik sınırlama sağlar ve genellikle bir desteğin yük taşıma fonksiyonunun yerini almaz. Her ikisi de aynı boru sisteminde farklı mühendislik amaçları için kullanılabilir.
Onaylanmış boru gerilimi analiziyle başlayın ve geçerli dinamik yük durumlarını belirleyin. Seçimde sınırlama kuvvetleri, gerilim ve sıkıştırma kapasitesi, strok, montaj yükleri ve tüm bağlantı sisteminin gücü dikkate alınmalıdır.
Birçok hidrolik sınırlayıcı yatay, dikey veya eğimli kurulumu destekler, ancak izin verilen yönlendirme tasarıma bağlıdır. Kurulumdan önce üreticinin talimatlarını, montaj konfigürasyonunu ve projeye özel kısıtlamaları doğrulayın.
Evet. Muayene, sızıntıyı, korozyonu, çubuğun durumunu, bağlantıları ve uygulanabilir performansı kapsamalıdır. Denetim ve bakım programı, üreticinin rehberliğine ve kurulumun çalışma gereksinimlerine uygun olmalıdır.
Hayır. Bunlar öncelikle hızlı hareketi ve belirli geçici yükleri kısıtlamak için tasarlanmıştır. Sürekli düşük genlikli, yüksek frekanslı titreşim, ek analiz ve diğer titreşim kontrol önlemlerini gerektirebilir.
Gerekli yük kapasitesini, stroku, çalışma ve ortam sıcaklıklarını, etkinleştirme hızını, montaj yönünü, uç bağlantılarını, boru gerilimini veya destek çizimlerini, çevre koşullarını ve geçerli proje standartlarını sağlayın. Bu ayrıntılar üreticinin uygun konfigürasyonu değerlendirmesine yardımcı olur.
Boru sınırlamaya yönelik hidrolik durdurucular, ani dinamik kuvvetlere direnirken rutin termal hareketi de karşılaması gereken endüstriyel boru sistemlerinde önemli bir rol oynar. Doğru seçim, hesaplanan yüklere, strok gereksinimlerine, etkinleştirme özelliklerine, kurulum ayrıntılarına, malzeme uyumluluğuna ve geçerli tasarım ve yeterlilik standartlarına bağlıdır. Sönümleyicilerin uygun boru destekleri ve genişletme bileşenleriyle entegre edilmesi, her hareket problemini çözmek için tek bir cihaza güvenmek yerine koordineli bir sınırlama sistemi oluşturmaya yardımcı olur.
Tianshun, endüstriyel boru projelerini hidrolik susturucu çözümleri ve ilgili boru hattı destek ürünleriyle desteklemektedir. Yeni bir kurulum planlıyorsanız, mevcut bir koruma sistemini yükseltiyorsanız veya zorlu çalışma koşulları için özelleştirilmiş ekipman tedarik ediyorsanız, teknik gereksinimlerinizi hazırlayın vebize Ulaşınuygun konfigürasyonları, mühendislik hususlarını ve projeye özel teklif seçeneklerini tartışmak.
