Makale Özeti:Termal genleşmeye, büzülmeye, titreşime ve değişen çalışma yüklerine maruz kalan endüstriyel boru hatları için güvenilir bir destek sistemi gereklidir. ABoru Hattı için Değişken Yay DesteğiBoru hattını sürekli desteklerken kontrollü dikey hareket sağlar. Profesyonel üretim tecrübesine sahip,Tianshunenerji santralleri, petrokimya tesisleri, petrol ve gaz sistemleri, kimya tesisleri, su arıtma projeleri ve diğer zorlu endüstriyel uygulamalar için standartlaştırılmış ve özelleştirilmiş değişken yay destek çözümleri sağlar.
İçindekiler
- Boru Hattı için Değişken Yay Desteği Nedir?
- Endüstriyel Boru Hatlarında Neden Değişken Yay Desteğine İhtiyaç Duyulur?
- Değişken Yay Desteği Nasıl Çalışır?
- Temel Teknik Özellikler Nelerdir?
- Ana Bileşenler Nelerdir?
- Başlıca Avantajları Nelerdir?
- Değişken Yay Desteği Nerelerde Kullanılır?
- Doğru Değişken Yay Desteğini Nasıl Seçmelisiniz?
- Üretim Kalitesi Performansı Nasıl Etkiler?
- Diğer Boru Destekleriyle Nasıl Karşılaştırılır?
- Sıkça Sorulan Sorular

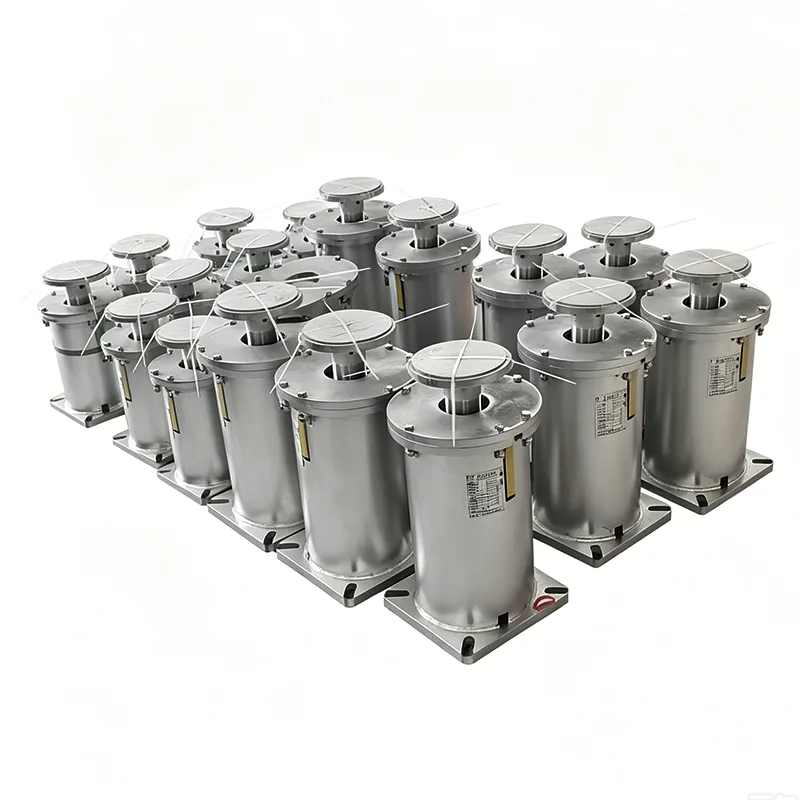

Boru Hattı için Değişken Yay Desteği Nedir?
A Boru Hattı için Değişken Yay Desteğikontrollü dikey harekete izin verirken boru hattı yüklerini taşımak için tasarlanmış elastik bir mekanik destektir. Hareketi kısıtlayan sert bir desteğin aksine, değişken bir yay desteği, boru hattı konumundaki değişikliklere uyum sağlamak için bir yayın sapma özelliklerini kullanır.
Endüstriyel borular, çalışma sıcaklıkları değiştiğinde önemli ölçüde hareket edebilir. Buhar hatları, besleme suyu sistemleri, proses boru hatları, yoğuşma hatları ve diğer yüksek sıcaklık sistemleri çalışma sırasında genleşebilir ve kapatma sonrasında daralabilir. Bu hareket uygun şekilde yönetilmezse borulara, vanalara, flanşlara, ekipman nozüllerine ve yapısal bağlantılara aşırı kuvvetler aktarılabilir.
Düzgün seçilmiş bir yay desteği, öngörülebilir bir destek yükünü korurken bu kuvvetlerin dağıtılmasına yardımcı olur. Tianshun'un ürün yelpazesi, farklı yük kapasiteleri, seyahat gereksinimleri, kurulum koşulları ve endüstriyel ortamlar için tasarlanmış standart ve özelleştirilmiş konfigürasyonları içerir.
Endüstriyel Boru Hatlarında Neden Değişken Yay Desteğine İhtiyaç Duyulur?
Boru hattı desteği sadece boruyu yerinde tutmaktan ibaret değildir. Düzgün tasarlanmış bir destek sistemi, aşırı ikincil stres yaratmadan ağırlık, termal hareket, titreşim ve çalışma koşullarına uyum sağlamalıdır.
Değişken yay destekleri, bir boru hattının dikey yer değiştirme dengelemesine ihtiyaç duyduğu ancak sabit bir yay desteğiyle ilişkili son derece düşük yük değişimini gerektirmediği durumlarda özellikle kullanışlıdır.
- Termal genleşme telafisi:Boru hattı sıcaklığı değiştikçe kontrollü dikey harekete izin verir.
- Yük dağılımı:Boru hatları ve ilgili bileşenler için sürekli destek sağlar.
- Stres azaltma:Bağlı ekipmana aktarılan aşırı kuvvetlerin azaltılmasına yardımcı olur.
- Titreşim yönetimi:Boru sistemlerini çalıştırmak için elastik bir destek mekanizması sağlar.
- Ekipman koruması:Hassas bağlantı noktalarında aşırı yükleme riskinin azaltılmasına yardımcı olur.
- Kurulum esnekliği:Proje gereksinimlerine göre farklı konfigürasyonlar seçilebilir.
Mühendislik projeleri için destek, yalnızca boru çapına göre bir destek seçmek yerine her zaman gerçek boru hattı ağırlığına, hareketine, çalışma sıcaklığına, kurulum konumuna ve yapısal koşullara göre seçilmelidir.
Değişken Yay Desteği Nasıl Çalışır?
Değişken yay desteğinin çalışma prensibi, yay sapması ile uygulanan yük arasındaki ilişkiye dayanmaktadır. Pratik anlamda yay, boru hattı dikey olarak hareket ettikçe değişen bir destek kuvveti üretir.
Boru hattı aşağı doğru hareket ettiğinde yay daha da sıkıştırılır ve destekleme kuvveti artar. Boru hattı yukarı doğru hareket ettiğinde yayın sıkışması azalır ve buna bağlı olarak destek kuvveti de azalır. Bu kontrollü değişiklik, desteğin yükü taşımaya devam ederken boru hattı hareketini takip etmesine olanak tanır.
Soğuk yük ile sıcak yük arasındaki fark bu nedenle mühendislik tasarımı sırasında dikkate alınması gereken önemli bir husustur. Destek, çalışma koşulunun izin verilen yük değişimi ve hareket aralığı dahilinde kalması için doğru şekilde kalibre edilmelidir.
Dikey yer değiştirmenin orta düzeyde olduğu ve belirli bir derecedeki yük değişiminin kabul edilebilir olduğu uygulamalar için, değişken bir yay desteği performans, yapısal basitlik, kurulum kolaylığı ve maliyet arasında etkili bir denge sağlayabilir.
Temel Teknik Özellikler Nelerdir?
Farklı boru hattı projeleri, farklı yay kapasiteleri ve hareket aralıkları gerektirir. Tianshun tarafından sağlanan ürün bilgilerine göre değişken yay destek konfigürasyonları, çok çeşitli endüstriyel çalışma koşullarını kapsayabilir.
| Şartname | Tipik Aralık / Seçenek | Mühendislik Önemi |
|---|---|---|
| Destek Türü | A, B, C, D, E, F, G yazın | Farklı kurulum koşulları için konfigürasyon esnekliği sağlar |
| Yay Ölçüsü | 0–Hayır. 22 | Gerekli yük kapasitesine göre seçim yapılmasına olanak sağlar |
| Seyahat Aralığı | 30, 60, 90, 120, 180mm | Farklı dikey boru hattı hareketleriyle eşleşir |
| Çalışma Yükü | 0,2–400 kN | Farklı çalışma yüklerine sahip boru hatlarını destekler |
| Hareket Yönü | Yukarı / Aşağı | Dikey termal yer değiştirmeye uyum sağlar |
| Yük Değişkenliği | ≤%25 standart | Hareket sırasında destekleyici kuvvet değişimini kontrol eder |
| Muhafaza Malzemesi | Karbon Çelik Q235/Q355 | Yapısal güç ve dayanıklılık sağlar |
| Yüzey İşlem | Sıcak daldırma galvanizli / Boyalı | Desteğin farklı çevre koşullarına uyarlanmasına yardımcı olur |
Bu değerler evrensel tasarım sınırları yerine ürün seçimi referansları olarak ele alınmalıdır. Nihai özellikler, gerçek mühendislik koşullarına ve üreticinin teknik belgelerine göre onaylanmalıdır.
Ana Bileşenler Nelerdir?
Değişken bir yay desteği birkaç koordineli bileşenden oluşur. Her parça yük taşıma kapasitesine, kurulum stabilitesine, operasyonel görünürlüğe veya çevre korumasına katkıda bulunur.
- Helisel yay:Yay çeliğinden üretilen ve istikrarlı mekanik performans elde etmek için işlenen birincil elastik bileşen.
- Üst ve alt bağlantı plakaları:Desteği boru hattı yapısına ve destekleyici yapıya bağlayın.
- Yük göstergesi:Kurulum ve çalıştırma sırasında yay yükünü ve yer değiştirme koşullarını tanımlamaya yardımcı olur.
- Kilitleme mekanizması:Nakliye, kurulum ve devreye alma sırasında yay düzeneğini sabitler.
- Koruyucu muhafaza:Yayı tozdan, nemden, yağmur suyundan ve aşındırıcı çevresel etkilerden korumaya yardımcı olur.
Bu bileşenlerin kombinasyonu, sistemi istikrarlı destek performansının önemli olduğu uzun vadeli endüstriyel hizmet için uygun hale getirir.
Başlıca Avantajları Nelerdir?
Doğru yay desteğinin seçilmesi boru sisteminin güvenilirliğine önemli ölçüde katkıda bulunabilir. Geleneksel sert desteklerle karşılaştırıldığında, değişken yay tasarımları ek hareket kapasitesi sağlarken kurulumu ve bakımı nispeten basit kalır.
Kontrollü Yük Değişimi
Düzgün tasarlanmış bir değişken yay desteği, boru hattı hareket ettikçe destek kuvvetindeki değişimi sınırlar. Tianshun'un standart ürün bilgileri %25'e kadar yük değişkenliğini belirtir.
Çoklu Yükleme ve Seyahat Seçenekleri
Farklı yay boyutları ve hareket aralıkları, desteğin belirli boru hattı hareketi ve yükleme gereksinimlerine uygun hale getirilmesini kolaylaştırır.
Ön Yükleme Kalibrasyonu
Yaylı destekler, belirtilen proje gereksinimlerine göre önceden ayarlanabilir, bu da şantiyede kurulumun ve devreye almanın basitleştirilmesine yardımcı olur.
Uyarlanabilir Yapı
Farklı kurulum ortamları, alan sınırlamaları ve servis koşulları için farklı konfigürasyonlar ve malzemeler seçilebilir.
Bakım Kolaylığı
Modüler yapı, ekipmanın kullanım ömrü boyunca servis gerektiğinde bileşen değişimini ve bakımı kolaylaştırabilir.
Değişken Yay Desteği Nerelerde Kullanılır?
Teknoloji, sıcaklık değişimi, çalışma koşulları veya ekipman titreşimi nedeniyle dikey hareketin meydana geldiği endüstriyel boru sistemleri için uygundur.
- Termik santral buhar boru hatları
- Besleme suyu ve yoğuşma suyu boru hatları
- Petrokimya proses boru hatları
- Boru hatlarını bağlayan ısı eşanjörü
- Petrol ve gaz kompresör istasyonları
- Doğal gaz boru hattı vana odaları
- Bölgesel ısıtma ağları
- Su ve atık su arıtma tesisleri
- Gemi ve açık deniz platformu boruları
- Kimyasal ve farmasötik işleme sistemleri
Örneğin enerji üretimi ve petrokimya tesislerinde boru hatlarında tekrarlanan ısıtma ve soğutma döngüleri yaşanabilir. Doğru seçilmiş bir değişken yay desteği, boru sistemi boyunca amaçlanan gerilim dağılımının korunmasına yardımcı olurken, sonuçta ortaya çıkan dikey yer değiştirmeyi karşılayabilir.
Doğru Değişken Yay Desteğini Nasıl Seçmelisiniz?
Doğru seçim yay destek mühendisliğinin en önemli adımlarından biridir. Destek yalnızca nominal boru boyutundan ziyade gerçek çalışma koşullarına göre seçilmelidir.
- Çalışma yükünü belirleyin:Boru hattının ağırlığını, yalıtımını, vanalarını, bağlantı parçalarını, sıvı ağırlığını ve desteklenen diğer bileşenleri hesaplayın.
- Dikey hareketi tanımlayın:Soğuk ve çalışma koşulları arasında beklenen yukarı veya aşağı yer değiştirmeyi belirleyin.
- Yük değişimini kontrol edin:İzin verilen yük değişiminin bağlı ekipman ve boru gerilimi tasarımı için uygun olup olmadığını belirleyin.
- Kurulum alanını değerlendirin:Mevcut yapısal ve bakım açıklığına göre uygun bir konfigürasyon seçin.
- Çevre koşullarını göz önünde bulundurun:Nem, korozyon, sıcaklık ve dış mekan maruziyetine göre uygun muhafaza ve yüzey işlemini seçin.
- Kurulum yönünü onaylayın:Desteğin yukarı veya aşağı hareketi karşılaması gerekip gerekmediğini doğrulayın.
- Mühendislik standartlarını inceleyin:Seçilen desteğin geçerli proje spesifikasyonları ve boru tasarımı gereksinimleriyle uyumlu olduğundan emin olun.
Karmaşık projeler için mühendisler tedarikçiye boru hattı yükünü, çalışma sıcaklığını, beklenen yer değiştirmeyi, kurulum alanını ve diğer önemli parametreleri sağlayabilir. Üretici daha sonra uygun bir model ve konfigürasyon önerebilir.
Üretim Kalitesi Performansı Nasıl Etkiler?
Yay desteği performansı büyük ölçüde yay tutarlılığına, boyutsal doğruluğa, yük kalibrasyonuna, malzeme kalitesine ve son montaja bağlıdır. Bu nedenle üretim kalitesi, uzun vadeli boru hattı güvenilirliğiyle doğrudan bağlantılıdır.
Tianshun, hammadde denetimini, CNC yay üretimini, yay performans testini, bitmiş montaj denetimini ve son teslimat öncesi denetimini kapsayan tam süreçli bir kalite kontrol yaklaşımını rapor ediyor. Üretim tesisleri arasında CNC yay sarma makineleri, yay test ekipmanları, spektrometreler ve tahribatsız muayene cihazları bulunmaktadır.
Ürün bilgilerine göre her yay, montajdan önce istikrarlı performansı doğrulamak için birden fazla sıkıştırma ve yük testine tabi tutulur. Şirketin kalite yönetim sistemi ISO 9001:2015 sertifikasına sahip olup, ürünlerinin CE ve API gereklilikleri de dahil olmak üzere uluslararası standartlara uygun olduğu belirtilmektedir.
Bu kalite kontrol önlemleri, yaylı desteklerin tekrarlanan termal döngüler altında uzun yıllar hizmette kalabileceği endüstriyel projeler için özellikle önemlidir.
Diğer Boru Destekleriyle Nasıl Karşılaştırılır?
| Karşılaştırma Faktörü | Değişken Yay Desteği | Sert Boru Desteği | Sabit Yay Desteği |
|---|---|---|---|
| Dikey Hareket | Orta dereceli hareketi telafi eder | Çok sınırlı | Daha büyük hareketler için uygun |
| Yük Değişimi | Tipik olarak ≤%25 | Yer değiştirmeyle keskin değişiklikler | Tipik olarak çok daha düşük |
| Yapısal Karmaşıklık | Orta | Düşük | Yüksek |
| Kurulum | Nispeten basit | Basit | Daha zorlu |
| Maliyet Düzeyi | Orta | Düşük | Yüksek |
| Tipik Uygulama | Genel termal yer değiştirme | Çok az veya hiç hareket yok | Büyük hareket veya yüksek yüke duyarlı sistemler |
Bu karşılaştırma neden evrensel bir "en iyi" boru desteğinin bulunmadığını göstermektedir. Değişken bir yay desteği, boru hattının orta derecede dikey yer değiştirmeye maruz kaldığı ve destek yükünde kontrollü bir değişikliğin kabul edilebilir olduğu durumlarda özellikle caziptir.
Sıkça Sorulan Sorular
1. Boru Hattı için Değişken Yay Desteğinin ana işlevi nedir?
Ana işlevi, termal genleşme, daralma veya değişen çalışma koşullarından kaynaklanan kontrollü dikey harekete izin verirken bir boru hattının ağırlığını desteklemektir.
2. Değişken yaylı destek ile sabit yaylı destek arasındaki fark nedir?
Değişken bir yay desteği, yay saptıkça destek kuvvetini değiştirir. Sabit bir yay desteği, belirtilen hareket aralığı boyunca çok daha tutarlı bir destek kuvvetini koruyacak şekilde tasarlanmıştır. Değişken yaylı destekler genellikle orta düzeyde yük değişiminin kabul edilebilir olduğu durumlarda uygundur.
3. Yay destek seçimi için hangi bilgiler gereklidir?
Önemli parametreler arasında çalışma yükü, soğuk yük, sıcak yük, dikey yer değiştirme, hareket yönü, çalışma sıcaklığı, kurulum alanı, boru konfigürasyonu ve çevre koşulları yer alır.
4. Hangi seyahat aralıkları mevcut?
Tipik ürün seçenekleri arasında 30 mm, 60 mm, 90 mm, 120 mm ve 180 mm hareket mesafesi bulunur. Hesaplanan fiili boru hattı hareketine göre uygun seyahat seçilmelidir.
5. Değişken yay destekleri özelleştirilebilir mi?
Evet. Özel yük gereksinimleri, yer değiştirme koşulları, kısıtlı montaj alanları, malzemeler, yüzey işlemleri ve projeye özgü diğer gereksinimler için özelleştirilmiş çözümler geliştirilebilir.
6. Değişken yay desteğine mi yoksa sabit yay desteğine mi ihtiyacım olduğunu nasıl belirleyebilirim?
Karar, boru hattı hareketine, izin verilen destek yükü değişimine, bağlı ekipmanın hassasiyetine, gerilim analizine ve proje spesifikasyonlarına dayanmalıdır. Kritik boru sistemleri için seçim, mühendislik hesaplamaları ve profesyonel teknik inceleme yoluyla onaylanmalıdır.
Çözüm
İyi tasarlanmış bir destek sistemi, endüstriyel boruların emniyetli ve güvenilir bir şekilde çalıştırılmasının temelidir. Elastik yük desteğini kontrollü dikey hareketle birleştirerek,Boru Hattı için Değişken Yay Desteğitermal yer değiştirmeyi yönetmeye, boru hattı yüklerini dağıtmaya, aşırı stresi azaltmaya ve bağlı ekipmanı korumaya yardımcı olabilir. Standart veya özelleştirilmiş çözümler gerektiren projeler için Tianshun, çoklu yük ve hareket konfigürasyonlarına sahip değişken yay destekleri, üretim kalite kontrolü, teknik seçim yardımı ve satış sonrası destek sunar. Yeni bir boru hattı projesi planlıyorsanız veya mevcut bir destek sistemini yükseltiyorsanız,bize UlaşınUygulamanız için uygun bir değişken yay desteği çözümünü tartışmak üzere yük, yer değiştirme, sıcaklık ve kurulum gereksinimlerinizle birlikte görüşün.
