Deneyimli bir boru hattı destek üreticisi olarak,TianshunsağlarÖn Yalıtımlı Boru Kaydırma DesteğiYalıtım sürekliliğini korurken termal harekete uyum sağlayacak şekilde tasarlanmış çözümler. Bu entegre düzenekler, endüstriyel projelerin termal köprülemeyi azaltmasına, kurulumu basitleştirmesine ve yalıtımlı boru sistemlerinin güvenilirliğini artırmasına yardımcı olur.
Ön yalıtımlı boru kaydırma desteği, yük taşıyan yalıtımı düşük sürtünmeli kaydırma arayüzüyle birleştirerek boru hatlarının termal korumadan ödün vermeden genişlemesine ve daralmasına olanak tanır. Yalıtımın sahada kesilip yeniden yapılmasını gerektiren geleneksel desteklerin aksine, entegre tasarım, sürekli bir yalıtım örtüsünün ve daha güvenilir bir buhar bariyerinin korunmasına yardımcı olur. Bu makale, bu desteklerin nasıl çalıştığını, hangi malzemelerin farklı çalışma sıcaklıklarına uygun olduğunu, doğru konfigürasyonun nasıl seçileceğini ve mühendislerin buhar, soğutulmuş su veya kriyojenik hizmet için bir destek belirlerken neleri dikkate alması gerektiğini açıklamaktadır.
1. Ön Yalıtımlı Boru Kaydırma Desteği Nedir?
2. Sürme ve Yalıtım Sistemi Nasıl Çalışır?
3. Ana Mühendislik Faydaları Nelerdir?
4. Farklı Sıcaklıklara Hangi Malzemeler Uygundur?
5. Doğru Boru Kaydırma Desteğini Nasıl Seçersiniz?
6. Ön İzolasyonlu Boru Kaydırma Destekleri Nerelerde Kullanılır?
7. Alıcılar Sipariş Vermeden Önce Neleri Kontrol Etmelidir?
9. Tianshun Projenizi Nasıl Destekleyebilir?

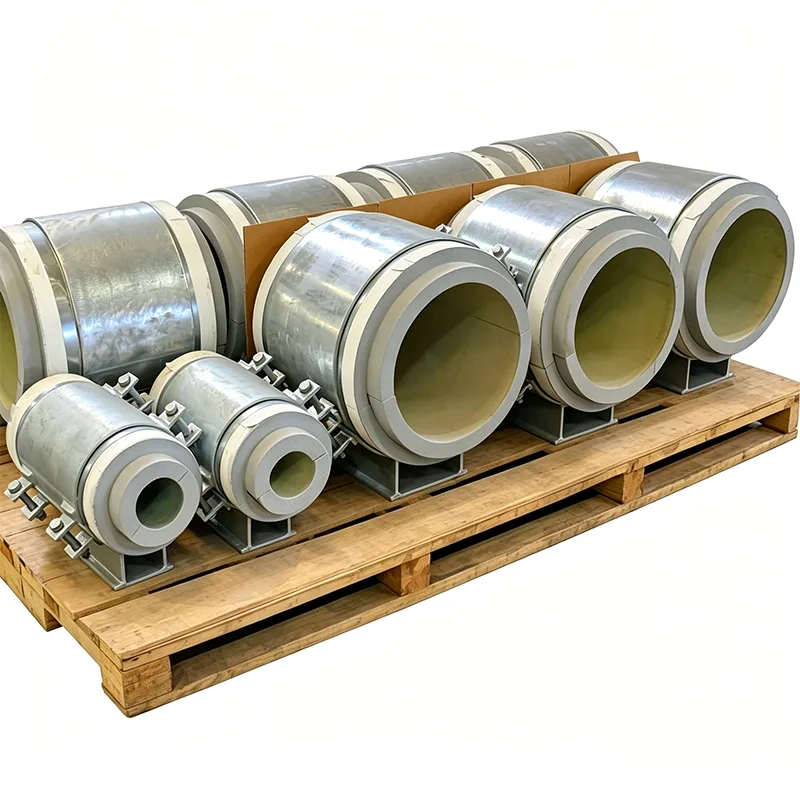

Ön yalıtımlı boru kaydırma desteği, yalıtılmış bir boru hattını desteklerken ekseni boyunca kontrollü harekete izin veren mühendislik ürünü bir bileşendir. Yapısal bir desteği, yük taşıyan bir yalıtım bloğunu ve kayar bir arayüzü koordineli bir düzeneğe entegre eder.
Endüstriyel boru hatları, çalışma sıcaklıkları yükselip düştükçe boyutsal değişiklikler yaşar. Buhar hatları başlatma sırasında genişler, soğutulmuş su boruları çevrelerinden farklı termal koşullara maruz kalır ve kriyojenik boru hatları çalışma sırasında önemli ölçüde daralır. Destek sistemi gerekli hareketi engelliyorsa boru bağlantılarında, ekipman nozüllerinde, ankrajlarda ve diğer yapısal noktalarda aşırı kuvvetler oluşabilir.
Geleneksel destekler başka bir sorun yaratabilir: Yalıtım genellikle destek konumunda kesintiye uğrar. Şantiye çalışanlarının metal pabucun etrafındaki izolasyonu kesmesi ve daha sonra koruyucu zarfı yeniden yapılandırması gerekebilir. Kötü hizalama, sıkıştırılmış yalıtım veya eksik sızdırmazlık, termal performansı düşürebilir.
Ön yalıtımlı kayar destek, termal izolasyonu ve kontrollü hareketi fabrikada monte edilen tek bir ünitede birleştirerek bu zorlukların üstesinden gelir. Tasarım boru hattının yüküne, sıcaklığına, yalıtım özelliklerine ve beklenen yer değiştirmeye uygun olmalıdır.
Düzenek, kayar mekanizmayı birincil yalıtım işlevinden ayrı tutarken boru yükünü destekleyici yapıya aktarmak üzere tasarlanmıştır. Her bileşenin belirli bir mühendislik amacı vardır.
Sert bir yalıtım bloğu, boru ile çelik yapı arasındaki ısı transferini sınırlandırırken boru yükünü destekler. Malzemesi, kalınlığı, basınç dayanımı ve geometrisi tasarım sıcaklığına ve yükleme koşullarına uygun olmalıdır. Blok, çalıştırma, kurulum ve geçerli test yüklerine göre kontrol edilmelidir.
Tipik bir konfigürasyonda, PTFE veya grafit emdirilmiş kayar ped ile eşleştirilmiş cilalı paslanmaz çelik kayar yüzey kullanılır. Kesin düzenleme tasarıma bağlıdır. Arayüz eksenel harekete izin verirken sürtünmenin ve bunun sonucunda destek yapısına iletilen kuvvetlerin kontrol edilmesine yardımcı olur.
Gerekli kayma hareketi boru gerilimi analizinden belirlenmelidir. Tasarımcılar tahmini yer değiştirmeyi, hareket yönünü, sürtünme katsayısını, destek reaksiyonlarını ve proje koşullarına uygun bir toleransı dikkate almalıdır.
Soğuk ve kriyojenik hizmetler için nem kontrolü özellikle önemlidir. Entegre bir sızdırmazlık flanşı, bitişik yalıtım ceketi ve buhar bariyeri için tanımlanmış bir bağlantı noktası sağlayabilir. Doğru saha yalıtımı, nem girişini sınırlamaya yardımcı olur; aksi takdirde yalıtım performansı düşebilir ve korozyon riskleri artabilir.
Kayar arayüz ayrıca inşaat artıklarından, sudan ve diğer kirletici maddelerden uygun şekilde korunmaya ihtiyaç duyar. Nihai mahfaza ve sızdırmazlık ayrıntıları, üreticinin onaylı çizimleriyle doğrulanmalıdır.
Yalıtım ve kaydırma işlevlerinin entegre edilmesi, kurulum tutarlılığını artırabilir ve boru destek konumlarındaki yaygın sorunları azaltabilir.
Bu faydalar doğru mühendislik ve kuruluma bağlıdır. Kayar bir destek, yanlış bir boru gerilim modelini, yetersiz yalıtım gücünü, yetersiz ilerlemeyi veya zayıf sızdırmaz buhar bariyerini telafi edemez.
Malzeme seçimi, ön yalıtımlı boru kaydırma desteğinin belirlenmesinde en önemli adımlardan biridir. Yalıtım, kabul edilebilir termal performansı korurken servis sıcaklığına ve basınç yüküne dayanmalıdır. Kayar malzemelerin aynı zamanda beklenen yük, hareket, çevre ve bakım gereksinimleriyle de uyumlu olması gerekir.
| Başvuru | Potansiyel Yalıtım Malzemesi | Anahtar Seçiminde Dikkat Edilmesi Gerekenler |
|---|---|---|
| Soğutulmuş su ve tuzlu su | Yüksek yoğunluklu PIR | Isı iletkenliği, nem direnci ve basınç dayanımı |
| Düşük sıcaklık proses boruları | PIR veya hücresel cam | Tasarım sıcaklığı, buhar kontrolü ve yük taşıma kapasitesi |
| Kriyojenik boru hatları | Hücresel cam | Son derece düşük sıcaklıklara ve neme karşı koruma için uygunluk |
| Buhar ve sıcak proses hatları | Kalsiyum silikat | Sıcaklık derecesi, mekanik dayanım ve termal performans |
| Özel yüksek sıcaklık uygulamaları | Perlit bazlı veya mikro gözenekli yalıtım | Projeye özel sıcaklık sınırları ve basınç davranışı |
Tianshun Ön Yalıtımlı Boru Kaydırma Desteği ürün sayfasında açıklandığı gibi, malzeme seçenekleri, seçilen yalıtıma ve özel tasarıma bağlı olarak yaklaşık -196°C ile +650°C arasındaki servis koşullarını kapsayabilir. Bu uç noktalar, her konfigürasyon için evrensel bir derecelendirme olarak yorumlanmamalıdır.
Mühendisler, nihai spesifikasyonu onaylamadan önce izin verilen çalışma sıcaklığını, tasarım sıcaklığındaki basınç dayanımını, yalıtım kalınlığını, kayan malzeme sınırlarını ve tüm bileşenlerin uyumluluğunu doğrulamalıdır.
Desteğin yalnızca nominal boru çapına göre seçilmesi maliyetli tasarım revizyonlarına yol açabilir. Güvenilir bir spesifikasyon, mekanik, termal ve kurulum gereksinimlerini birlikte dikkate alır.
Normal çalışma sıcaklığını, minimum ve maksimum tasarım sıcaklıklarını, basınç koşullarını ve ilgili başlatma veya kapatma senaryolarını tanımlayın. Bu faktörler yalıtım seçimini ve beklenen boru hattı hareketini etkiler.
İşletim borusu ağırlığını, akışkan ağırlığını, yalıtım ve kaplama ağırlığını, uygulanabilir dinamik yükleri ve ilgili hidrotest yüklerini sağlayın. Yalıtım bloğu yalnızca normal çalışma ağırlığına göre değil, geçerli yük durumuna göre kontrol edilmelidir.
Destek konumunda beklenen hareketi belirlemek için onaylı boru gerilimi analizini kullanın. Seyahat yönünü, tasarım yer değiştirmesini, kayan arayüz boyutlarını ve gerekli açıklığı doğrulayın.
Borunun dış çapını, yalıtım malzemesini, yalıtım kalınlığını ve buhar bariyeri gerekliliklerini belirtin. Destek geometrisi, bitişikteki yalıtım sistemiyle aynı hizada olmalı ve boşluklar veya hassas sızdırmazlık geçişleri oluşturmamalıdır.
Desteğin standart bir kayar konfigürasyona mı, yanal kılavuz plakalara mı yoksa projeye özel başka kısıtlamalara mı ihtiyaç duyduğunu belirleyin. Kılavuzlu destekler, yanal yer değiştirmeyi sınırlandırırken eksenel harekete izin verebilir, ancak sınırlama konumlarının genel boru gerilimi tasarımıyla koordine edilmesi gerekir.
Destek konfigürasyonlarına daha geniş bir genel bakış için Tianshun'un endüstriyel boru destekleri serisini inceleyin ve seçilen desteği projenin tam destek programıyla koordine edin.
Bu destekler özellikle boru hattının hem termal korumaya hem de kontrollü harekete ihtiyaç duyduğu durumlarda kullanışlıdır. Yaygın uygulamalar şunları içerir:
Nemli bir endüstriyel binaya monte edilmiş bir soğutulmuş su boru hattını düşünün. Geleneksel bir çelik desteğin izolasyonu kesintiye uğratması durumunda, desteğin etrafında yoğuşma meydana gelebilir ve potansiyel olarak korozyona ve izolasyonun bozulmasına katkıda bulunabilir. Düzgün seçilmiş bir ön yalıtımlı kayar destek, borunun tasarlandığı gibi hareket etmesine izin verirken bu ısı köprüsünü azaltabilir.
Gerçek sonuç, yalıtım spesifikasyonuna, destek yüklerine, çevre koşullarına, kurulum kalitesine ve buhar bariyeri sisteminin tamamının sürekliliğine bağlıdır.
Proje satın alma ekipleri için eksiksiz bir teknik araştırma, üreticilerin daha doğru bir teklif hazırlamasına yardımcı olur ve spesifikasyon boşlukları riskini azaltır.
Teklif istemeden önce aşağıdaki bilgileri hazırlayın:
Üreticiden tasarım varsayımlarını, izin verilen yükleri, yalıtım özelliklerini, kayma hareketini ve arayüz ayrıntılarını doğrulamasını isteyin. Gerektiğinde, ayrı olarak tanımlanmış bir proje hizmeti olarak üçüncü taraf denetimini veya tanıklı testleri düzenleyin.
Fabrika denetimi ve dokümantasyonu izlenebilirliği artırabilir, ancak alıcılar kurum içi kalite kontrolleri ile bağımsız olarak akredite edilmiş bir üçüncü tarafça gerçekleştirilen testler arasında ayrım yapmalıdır. Üretim başlamadan önce muayene kapsamı üzerinde anlaşmaya varılmalıdır.
Standart bir boru pabucu öncelikle boru hattını destekler ve çevresinde yalıtımın kesilip yeniden yapılandırılmasını gerektirebilir. Ön yalıtımlı bir boru kaydırma desteği, yük taşıyan bir yalıtım bloğunu ve kayar bir arayüzü entegre ederek, belirtilen harekete uyum sağlarken termal yalıtımın korunmasına yardımcı olur.
Çalışma aralığı izolasyon malzemesine ve komple montaj tasarımına bağlıdır. Tianshun, uygun kriyojenik konfigürasyonlar için yaklaşık -196°C ile uygun yüksek sıcaklık yalıtımı için +650°C arasında değişen seçenekleri listeliyor. Gerçek izin verilen aralık seçilen malzemeler, yükler ve çalışma koşulları için onaylanmalıdır.
Gerekli hareket, termal genleşme veya daralma, destek konumu, hareket yönü ve ilgili çalışma senaryoları dikkate alınarak boru gerilimi analizi yoluyla belirlenir. Kayma yüzeyi, mekanik sınırlarına ulaşmadan yeterli hareketi sağlamalıdır.
Evet. Kılavuz plakalar, yanal yer değiştirmeyi kısıtlarken eksenel harekete izin verecek şekilde uygun konfigürasyonlara dahil edilebilir. Kılavuz düzenlemesi ve açıklıklar, boru gerilimi analizi ve projenin destek tasarımı ile koordine edilmelidir.
Kararlaştırılan tedarik kapsamına bağlı olarak belgeler, çelik malzeme sertifikalarını, yalıtım malzemesi veri sayfalarını, kayma sürtünme testi bilgilerini, boyutsal inceleme raporlarını ve ilgili fabrika denetim kayıtlarını içerebilir. Satın alma spesifikasyonunda gerekli standartları, izlenebilirliği ve üçüncü taraf test gerekliliklerini doğrulayın.
Güvenilir bir ön yalıtımlı boru kaydırma desteği, yapısal yüklemeyi, ısı yalıtımını, kayma performansını ve nem korumasını dengelemelidir. Bu gereksinimleri tek bir koordineli tasarım olarak ele almak, kurulum belirsizliğini azaltmaya yardımcı olur ve uzun vadeli boru hattı güvenilirliğini destekler.
Tianshun, 2012'den bu yana Yangzhou tesisinde boru hattı destek ürünleri üretiyor ve buhar, soğutulmuş su ve kriyojenik hizmetler de dahil olmak üzere endüstriyel boru uygulamaları için çözümler sağlıyor. Boru boyutlarını, yalıtım gereksinimlerini, tasarım yüklerini ve hareket verilerini inceleyerek mühendislik ekibi, uygun bir destek konfigürasyonunun belirlenmesine ve projeniz için gereken belgelerin netleştirilmesine yardımcı olabilir.
Özelleştirilmiş bir kaynak kullanıyorsanızÖn Yalıtımlı Boru Kaydırma DesteğiYeni bir kurulum veya mevcut bir boru hattının yükseltilmesi için, fiyat teklifi istemeden önce boru destek planınızı, yalıtım spesifikasyonlarınızı ve gerilim analizi verilerinizi hazırlayın. Mevcut tasarım yaklaşımını incelemek için Tianshun ürün sayfasını ziyaret edin vebize Ulaşınteknik gereksinimlerinizi, malzeme seçeneklerinizi, denetim kapsamınızı ve proje teslimatı ihtiyaçlarınızı tartışmak için.
