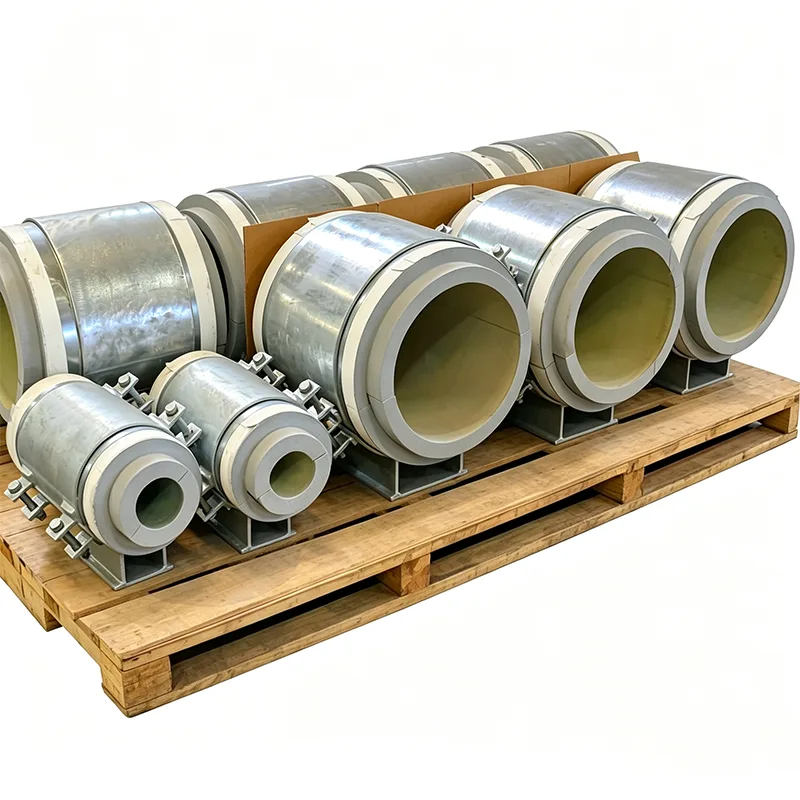

Kriyojenik Hizmet için Boru Desteği

Kriyojenik boru sistemlerinde, destek tasarımındaki küçük bir yanlış adım bile kırılgan kırılmalara, aşırı ısı kazanımına veya bağlı ekipman üzerinde tehlikeli yüklemeye neden olabilir. Yangzhou Tianshun'da 2012'den bu yana LNG sıvılaştırma trenleri, etilen depolama terminalleri ve hava ayırma üniteleri için boru destekleri tasarlıyoruz. Bu hizmetteki desteğin yalnızca bir çelik parçası olmadığını, soğuk büzülmeyi karşılaması, yalıtım bütünlüğünü koruması ve onlarca yıl boyunca yapısal olarak sağlam kalması gereken dikkatle hesaplanmış bir montaj olduğunu biliyoruz.

Güvenliği Ön Plana Koyan Malzeme Seçimi

Kriyojenik Hizmete yönelik tüm Boru Desteğimiz, en düşük çalışma sıcaklıklarında dayanıklılığını koruyan malzemelerden üretilmiştir. Metalik yük yolu için genellikle ASTM A320 L7 cıvatalama, kelepçe gövdeleri için 304L veya 316L paslanmaz çelik ve tasarım koşullarının izin verdiği durumlarda düşük sıcaklık karbon çeliği (A350 LF2) kullanırız. Malzemenin her ısısı, tasarım minimum sıcaklığında darbe testine tabi tutulur - Charpy V-çentik değerleri yalnızca istek üzerine değil, belge paketinizde standart olarak sağlanır.

Soğuk Büzülme ve Yük Değişimi için Tasarlandı

30 metrelik bir LNG borusu ortam sıcaklığından -162°C'ye soğuduğunda 50 mm'den fazla büzüşebilir. Destek düzeneklerimiz, ikincil gerilimlere neden olmadan bu harekete izin verecek şekilde yapılandırılmıştır. Biz şunları sunuyoruz:

Destek çeliğine soğuk aktarımını önleyen yük taşıyan bir yalıtım bloğuna bağlanan, PTFE veya grafit emdirilmiş ped yüzeylerine sahip kriyojenik kayar plakalar.

Kurulum sırasında tahmine dayalı çalışmayı ortadan kaldırarak termal büzülmeyi telafi eden önceden ayarlanmış soğuk pabuçlar.

Tüm soğuk hareket aralığı boyunca sıfıra yakın yük değişimini koruyacak şekilde ayarlanan sabit yay destekleri, kriyojenik pompalar ve kompresörlerdeki nozulların aşırı yüklenmesini önler.

Buzlanmayı ve Yoğuşmayı Önleyen Yalıtım Entegrasyonu

Çatlak bir buhar bariyeri veya bir destek üzerindeki soğuk nokta buz oluşumuna, CUI'ye (yalıtım altında korozyon) ve enerji kaybına neden olabilir. Desteklerimiz hem PIR (poliizosiyanürat) hem de hücresel cam yalıtım sistemleriyle entegre olacak şekilde tasarlanmıştır. Yük taşıyan yalıtım bölümü, sürekli bir buhar bariyeri yolu ile boru pabucu ile yapısal destek arasında tamamen kapsüllenmiştir. Ayrıca boru tesisatı yüklenicinizin kalınlığına ve kaplama detaylarına uyacak şekilde ikincil izolasyonu da önceden kesebiliriz.

Tam İzlenebilirlik için Test ve Dokümantasyon

Kritik montajlar için ortam koşullarında ve simüle edilmiş soğuk koşullarda şirket içi yük testleri gerçekleştiriyoruz. Tianshun'un standart kriyojenik destek siparişi şunları içerir:

EN 10204 Düşük sıcaklık darbe kayıtları içeren Tip 3.1 malzeme sertifikaları.

Yalıtım kalınlığı ve pabuç ofseti için boyutsal doğrulama raporları.

Herhangi bir kaynak söz konusu olduğunda kaynak prosedürü yeterlilik kayıtları (WPAR).

TÜV, BV veya SGS tarafından isteğe bağlı üçüncü taraf tanık testi.

Uygulamalar

LNG alım terminalleri ve pik traşlama tesisleri

Etilen, propilen ve sıvı amonyak depolama ve taşıma

Endüstriyel gaz tesisleri (LOX, LIN, LAR)

Kriyojenik boru hattı galerileri ve tank ikincil muhafaza alanları

Hava ayırma ve hidrokarbon işlemede soğuk kutular

Kriyojenik desteklerimiz bugün Orta Doğu, Güneydoğu Asya ve Kuzey Amerika'daki projelerde hizmet vermekte olup en zorlu termal koşulların bazılarında güvenilir bir şekilde çalışmaktadır.

Neden Tianshun?

Biz genel bir distribütör değil, uzman bir üreticiyiz. Mühendislik ekibimiz boru stres izometriklerinizi alabilir, her soğuk destek konumunu belirleyebilir ve yalıtım performansından ödün vermeden hem malzeme maliyetini hem de kurulum süresini azaltan optimize edilmiş bir montaj önerebilir. İşimizin %70'inden fazlası tekrarlanan siparişlerden geliyor; bu da her sevkiyatta öngörülebilir kalite sunmanın doğrudan bir sonucudur.

SSS

S: Kriyojenik desteklerinizin dayanabileceği en düşük sıcaklık nedir?

C: -196°C'ye kadar (sıvı nitrojen sıcaklığı). Sıvı helyum servisi için mühendislik ekibimizle iletişime geçin.

S: Mevcut boru pabucumuzu ve yalıtım detayımızı eşleştirebilir misiniz?

C: Evet. Standart dışı ayakkabı yükseklikleri, kelepçeleme stilleri ve yalıtım kalınlıkları dahil olmak üzere düzenli olarak müşteriye özel çizimlere göre üretim yapıyoruz.

S: Desteğin bir parçası olarak yalıtım malzemesini sağlıyor musunuz?

C: Evet, boru pabucuna tamamen bağlı yük taşıyıcı izolasyon (PIR, köpük cam veya ahşap) sağlıyoruz. Çevredeki ikincil yalıtım ve kaplama genellikle sahada uygulanır, ancak önceden üretilmiş yalıtım kitleri de sağlayabiliriz.

S: Döngüsel soğuk yükler altında yalıtımın çatlamasını nasıl önlersiniz?

C: Yük taşıyan blok, hesaplanan maksimum taşıma basıncının çok üzerinde bir basınç dayanımına sahip olacak şekilde tasarlanmıştır. Ayrıca çok katmanlı yalıtımda derzleri kademeli olarak yerleştiriyoruz ve diferansiyel harekete uyum sağlayan esnek yapışkan sistemler kullanıyoruz.

S: Kriyojenik destekleriniz hangi standartlara uygundur?

C: Tasarımlarımız MSS SP-58, ASME B31.3 Bölüm VI (LNG için), EN 13480 ve en son GIIGNL kurallarına uygundur. Uygulanabildiği yerlerde PED kapsamında CE işareti sağlanabilir.

S: Acil durum yedek parçalarının kısa teslimat sürelerini karşılayabilir misiniz?

C: Evet. Ortak kriyojenik kayar plakalar ve cıvata kitlerinden oluşan bir stok tutuyoruz. Tamamen fabrikasyon montajlar için 7-10 gün içinde ekspres üretim mümkündür.
