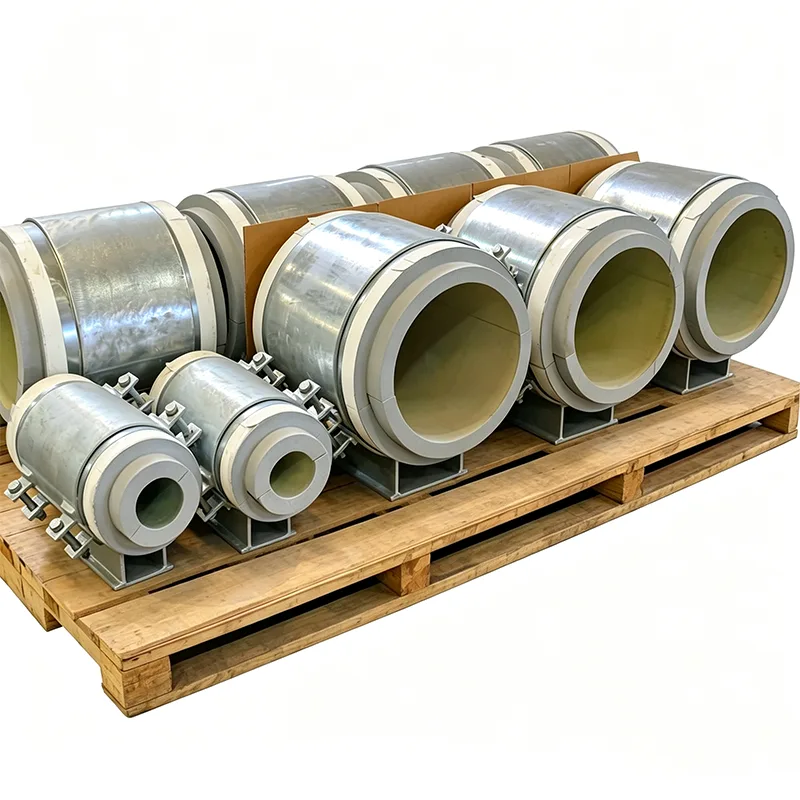

Petrol ve Gaz için Ön Yalıtımlı Boru Destekleri

Petrol ve gaz boru hatları üründen daha fazlasını taşır. Akma noktasının üzerinde kalması gereken mum eğilimli ham petrolü, soğuk bir noktada aşındırıcı hidratlar oluşturabilen ıslak gazı ve hızlı sıcaklık değişimleri yoluyla döngü yapan yüksek basınçlı yoğuşmayı taşırlar. Bu hizmetlerde yalıtılmamış bir boru desteği, enerji sızıntısından daha fazlasıdır; bir proses güvenliği riski ve korozyon başlangıç ​​noktasıdır. Uygun şekilde önceden yalıtılmış bir destek, soğuk köprüyü ortadan kaldırır, buhar geçirmez bir zarfla bütünleşir ve yük testinden geçmiş bir grup olarak sahaya ulaşır. Sahada üretilmiş yalıtım yok. Tahmin yok.

Yangzhou Tianshun, 2012'den bu yana yukarı, orta ve aşağı yönlü petrol ve gaz projeleri için ön yalıtımlı destekler sağlıyor. Montajlarımız şu anda 45'ten fazla ülkede çöl üretim manifoldlarında, açık deniz platform yükselticilerinde ve rafineri buhar izleme hatlarında hizmet veriyor. Bunları, petrol ve gaz borularını birbirinden ayıran belirli zorlukların üstesinden gelmek için üretiyoruz: ekşi servis malzemeleri, jet yangınında hayatta kalma ve hidrokarbonlar içine girdiğinde bozulmayan yalıtım.

Ekşi ve Aşındırıcı Ortamlar için Seçilen Malzemeler

Bir petrol ve gaz tesisinde destek çeliği H₂S, klorürler ve tuz yüklü havaya (bazen üçüne de aynı anda) maruz kalabilir. Malzeme seçimi konusunda şansımızı denemiyoruz. Ekşi servis uygulamaları için, NACE TM0284'e göre HIC testi (Hidrojen Kaynaklı Çatlama) olan karbon çelik plakalar ve bölümler tedarik ediyoruz ve bitmiş destek, NACE MR0175 / ISO 15156 ile tam uyumlu olarak tedarik edilebiliyor. Klorürlerin ana sorun olduğu yerlerde (açık deniz üst kısımları, kıyı terminalleri) destek gövdesi ve A4-80 cıvatalama için galvanik korozyonu ortadan kaldıran 316L paslanmaz çelik kullanıyoruz Risk.

Yalıtım bloğunun kendisi hidrokarbon emilimine direnmek için kapalı hücrelidir. Ham petrol, yoğuşma suyu veya akaryakıt taşıyan hatlarda, yağı emecek ve termal performansı kaybedecek açık hücreli malzemelerden kaçınıyoruz. Hücresel cam ve yüksek yoğunluklu PIR, beklenen dökülme maruziyetine karşı kimyasal uyumluluk açısından test edilen varsayılan seçimlerimizdir.

Isıyı Prosesin İhtiyaç Duyduğu Yerde Tutmak

Petrol ve Gaz için Ön Yalıtımlı Boru Destekleri her zaman buhar sıcaklıklarında çalışmaz, ancak içeriğin akmasını sağlamak için sıklıkla ısıtılır veya izlenir. Isının bir noktada kaçmasına izin veren bir destek, mum birikmesine, hidrat oluşumuna veya viskozite artışına yol açan lokal soğumaya neden olabilir. Ön yalıtımlı desteklerimiz, belirli tasarım sıcaklığına göre seçilen yük taşıyan bir yalıtım bloğu kullanır:

Sıfırın altında - 85°C: gaz işleme soğuk kutuları, LPG depolama ve soğutulmuş sudan gaza dehidrasyon üniteleri için yüksek yoğunluklu PIR.

140°C'ye kadar: İzlenen ham petrol hatları ve kızgın yağ sistemleri için yüksek sıcaklık derecesine sahip PIR.

400°C'ye kadar: buharla izlenen bitüm hatları, termal yağ ısıtıcıları ve rafineri proses boruları için kalsiyum silikat.

Blok kalınlığı, boru yalıtım spesifikasyonuna tam olarak uyuyor ve basınç dayanımı, tam hidrotest yüküne göre kontrol ediliyor; çünkü devreye alma sırasında ezilen bir blok, hiçbir şeyi yalıtmaz.

Zaman Kazandıran Yangından Korunma

Açık denizdeki bir platformda veya bir gaz tesisinde, yangın sırasında çöken bir destek düzeneği borudaki kısıtlamayı ortadan kaldırır ve potansiyel olarak bir kopmaya ve tırmanmaya yol açar. Pasif yangın korumasını doğrudan ön yalıtımlı desteğe entegre edebiliriz: kaplamanın altındaki çelik tabana ve yan duvarlara şişen veya endotermik bir mat bağlanır ve düzeneğin, jet yangınına (ISO 22899) veya selülozik yangına (ISO 834) maruz kalma altında belirli bir süre boyunca yük taşıma bütünlüğünü koruyacağı sertifikalandırılabilir. Bu, desteği yalnızca enerji tasarrufu sağlayan bir bileşene değil, güvenlik sisteminin bir parçasına dönüştürür.

Fabrikaya Entegre Buhar Bariyeri Sahadaki CUI Risklerini Ortadan Kaldırır

Yalıtım altındaki korozyon, birçok petrol ve gaz tesisindeki en pahalı inceleme ve onarım öğesidir. Neredeyse her zaman buhar bariyerinin elle kesildiği ve birkaç yazdan sonra yapışmasını kaybeden bantla kapatıldığı bir destek girişinde başlar. Desteklerimiz, destek gövdesine fabrikada kaynaklanmış sürekli bir metal sızdırmazlık bileziği ile birlikte gelir. Saha ekibi boru yalıtım ceketini doğrudan bu bileziğin üzerine yerleştirir ve onu özel bir yapıştırıcı veya sıkıştırma bandıyla kapatır. Sonuç, dışarıdan görsel olarak incelenebilen ve iki yıl sonra açılmayacak olan buhar geçirmez bir geçiştir.

Her Denetçiye Hazır Dokümantasyon

Bir petrol ve gaz projesine tedarik ettiğimiz Petrol ve Gaz için her Ön Yalıtımlı Boru Destekleri şunları içerir:

Ekşi servisin belirtildiği HIC test sonuçlarına sahip EN 10204 Tip 3.1 malzeme sertifikaları.

Basınç dayanımı, termal iletkenlik ve yangın derecesine sahip yalıtım bloğu veri sayfaları.

İstenirse PT/MT ve radyografi de dahil olmak üzere her türlü kaynak için NDT raporları.

Son boyut muayenesi ve yük testi sertifikaları.

Geçerli olduğu durumlarda EU 305/2011 uyarınca CE işareti ve Performans Beyanı.

Tipik Petrol ve Gaz Uygulamaları

Kuyu başı üretim manifoldları ve toplama hatları (karada ve açık denizde)

Gaz dehidrasyon ve asit gazı giderme üniteleri

LPG ve NGL depolama ve transfer boruları

Rafineri proses üniteleri: ham damıtma, hidrokraking, reforming

Bitüm ve ağır yağ ısıtmalı hatlar

Açık deniz platformu üst kısımları ve FPSO süreç modülleri

Petrol ve Gaz Ön Yalıtımlı Destekler için Neden Tianshun?

Petrol ve gaz desteği spesifikasyonunun malzeme gereklilikleri, NACE uyumluluk hükümleri ve yangından korunma talepleri açısından yoğun olduğunun bilincindeyiz. Mühendislerimiz tek bir çizim yapmadan önce bu özellikleri satır satır okurlar. Her kutuyu kontrol eden tek bir montaj sunmak için boru sınıfınıza, yalıtım standardınıza ve yapısal yüklemenize çapraz referans verebiliriz ve bunu kanıtlayacak belgelerle destekleriz. Müşterilerimizin %70'inden fazlası bir sonraki proje için geri geliyor, bu da sunabileceğimiz en güçlü kanıt.

SSS

S: Destekleriniz kötü hizmet ortamlarında kullanılabilir mi?

C: Evet. Ekşi gaz ve ham petrol uygulamaları için HIC testinden geçmiş çelik ve NACE MR0175/ISO 15156 uyumluluğuna sahip destekler sağlıyoruz.

S: Yangına dayanıklı versiyonlar sunuyor musunuz?

C: Evet. Nominal dönem boyunca yük taşıma bütünlüğünü koruyarak, jet yangını (H-60 veya J-60) veya selülozik yangın için derecelendirilmiş pasif yangın korumasını entegre edebiliriz.

S: Yalıtımın yağ veya kimyasalları emmesini nasıl önlersiniz?

C: Sıvı hidrokarbon emilimine direnen hücresel cam veya PIR gibi kapalı hücreli malzemeler kullanıyoruz. Koruyucu bariyer olmadan petrol ve gaz için açık hücreli yalıtım asla belirtilmez.

S: Destekler, kalın duvarlı borulardan kaynaklanan yüksek nokta yüklerini kaldırabilir mi?

C: Kesinlikle. Hem çalışma hem de hidrotest koşulları altında yatak basıncını hesaplıyoruz ve buna göre yalıtım bloğu derecesini seçiyoruz.

Her Ürün Sevkiyattan Önce Şirket İçinde Tamamen Test Edilir

Sevk edilmeden önce her ürün tam bir şirket içi test programından geçer. Bu program boyutsal ve görsel muayeneyi, PMI (Pozitif Malzeme Tanımlaması), sertlik testini, uygun olduğu durumlarda MT/PT tahribatsız muayeneyi, yük-yer değiştirme eğrileriyle yay yükü testini ve kaplama kalınlığı ölçümünü kapsar. Fabrika Test Raporları (FTR) ve Malzeme Test Raporları (MTR) sevkiyatla birlikte verilir.

Bu Şirket İçi Test, ILAC Akreditasyonlu Üçüncü Taraf Testi Değildir

Üçüncü tarafların şahitliğinde test veya laboratuvar testi gerekiyorsa, isteğe bağlı hizmet olarak ayrıca düzenlenebilir.

İsteğe Bağlı Üçüncü Taraf Denetim Hizmetleri (Ayrıca Alıntılanmıştır)

1. Malzeme Testi

Kimyasal bileşim analizi, çekme testi, Charpy düşük sıcaklık darbe testi ve sertlik testi mevcuttur.

2. Kaynak NDT'si

Manyetik Parçacık Testi (MT), Sıvı Penetrant Testi (PT), Ultrasonik Test (UT) ve Radyografik Test (RT) sağlanabilmektedir.

3. Yay Yükü Performans Testi

Yük-deplasman eğrileri dahildir.

4. Sıcak Daldırma Galvanizleme / Epoksi Kaplama Korozyona Karşı Koruma Muayenesi

5. Tanıklı Test, Fabrika Gözetimi ve Sevkiyat Öncesi Denetim (PSI)

Bizi Farklı Kılan Nedir?

LISEGA Uluslararası Boru Destek Sistemiyle Karşılaştırıldı

Yük doğruluğu, test standartları ve dokümantasyon sistemleri için referans noktası olarak LISEGA uluslararası boru destek sistemini kullanıyoruz.

Standart Bir Yerli Üreticiden Daha Fazlası

Standart bir yerli üretici genellikle yalnızca ürünü tedarik eder. Her yay ünitesinde bir yük-deplasman eğrisi sağlayarak daha da ileri gidiyoruz. Ayrıca üçüncü taraf SGS testlerinin ve tanıklı denetimlerin düzenlenmesine yardımcı oluyoruz ve yurtdışı projeler için PE/CPE mühendisleri tarafından yapılan belge incelemelerini destekliyoruz.
