Sıradan endüstriyel boru hatlarıyla karşılaştırıldığında rafineri boru hattı sistemleri, karmaşık ve çeşitli çalışma koşulları nedeniyle çok sayıda zorlu testle karşı karşıya kalır:
▶ Geniş sıcaklık aralığı: Normal sıcaklıktaki ham petrol iletiminden, yüksek sıcaklıktaki buhar ve 450°C'nin üzerindeki çatlayan gaz boru hatlarına kadar, önemli termal yer değiştirme farklılıklarıyla birlikte
▶ Karmaşık korozyon ortamı: Ekşi ham petrol, asidik ortam, kıyı tuzu spreyi ve yüksek sıcaklıkta oksidasyonu içeren çoklu korozyon süperpozisyonu
▶ Genel titreşim koşulları: Pompa çıkışlarında, kompresör boru hatlarında ve kontrol vanalarından sonra akıştan kaynaklanan sürekli titreşim mevcuttur
▶ Yüksek riskli medya: Yanıcı, patlayıcı ve toksik medyanın sızıntısı ciddi sonuçlara yol açacaktır
▶ Sürekli çalışma gereksinimleri: Planlanmamış kapatmalardan kaynaklanan büyük kayıplar, son derece yüksek destek güvenilirliği gerektirir
Rafinerilerin bu benzersiz çalışma koşullarını hedef alarak, genel tipe dayalı olarak birden fazla hedefe yönelik optimizasyona sahip Rafineri Değişken Yaylı Askıyı geliştirdik.
Bu şekil, ürünün yük taşıma doğruluğunu ve operasyonel güvenilirliğini doğrulamak için temel yük ve yer değiştirme parametreleri dahil olmak üzere değişken bir yay desteğinin/askısının yük yer değiştirme performans eğrisini gösterir.
Her ünite sevkiyattan önce yük kalibrasyonuna ve performans testine tabi tutulur. Ayar yükü sapması, ANSI/MSS‑SP‑58‑2018 uluslararası standardının yanı sıra NB/T47039‑2013 ile uyumlu olarak ±%5 dahilinde kontrol edilir.
Ürünler enerji, petrokimya ve diğer endüstriyel boru sistemlerine yönelik teknik gereksinimleri karşılar. MSS‑SP‑58‑2018 uyarınca, değişken yay üniteleri için izin verilen maksimum yük değişkenliği, tam çalışma hareketi dahilinde çalışma sıcak yükünün %25'ini aşmayacaktır.
| Değişken Yaylı Askı Teknik Tablosu | Örnek |
| Askı Tipi / Konfigürasyonu | A, B, C, D, E, F, G yazın |
| Yay Boyutu / No. | 0 - 22 numara |
| Seyahat Aralığı | 30mm, 60mm, 90mm, 120mm 180mm |
| Çalışma Yükü | 0,2 kN - 400 kN |
| Kurulu Yük (Soğuk Yük) | kN / kgf |
| Çalışma Yükü (Sıcak Yük) | kN / kgf |
| Hareket Yönü | Yukarı / Aşağı |
| Değişkenlik (%) | ≤ %25 (Standart) |
| Yüzey İşlem | Sıcak Daldırma Galvaniz/Boyalı |
| Muhafaza Malzemesi | Karbon Çelik (Q235/Q355) |

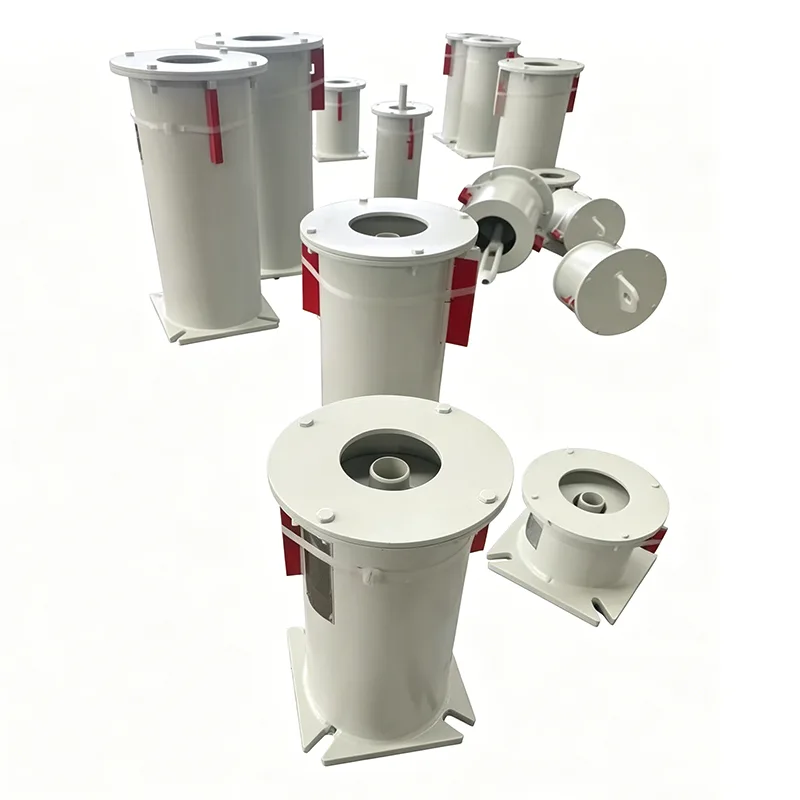

Rafineri Değişken Yaylı Askı, rafineriler için özel olarak tasarlanmış değişken yaylı destek cihazıdır. Önceden sıkıştırılmış silindirik sarmal yaylar aracılığıyla elastik destek sağlar ve destek kuvveti, boru hattının termal yer değiştirmesi sırasında yay sıkıştırmasının değişmesiyle doğrusal olarak ayarlanır.
▶ Boru hattının dikey termal yer değiştirmesi ≤ 50 mm
▶ Sistemin izin verdiği yük değişim oranı ≤ %25
▶ Hassas olmayan ekipman bağlantısı (doğrudan buhar türbinlerine, kompresörlere vb. bağlı değil)
▶ Proje maliyet optimizasyonunu takip edin ve performans ile yatırımı dengeleyin
Yeni rafineri projelerinde normal ve orta sıcaklıktaki boru hatlarının yaklaşık %80'inde değişken yaylı askılar kullanılabilir. Sabit güç çözümleriyle karşılaştırıldığında, çalışma koşulu gereksinimlerini tam olarak karşılarken satın alma maliyetlerini de önemli ölçüde azaltabilir.
|
Rafineri Ünitesi |
Tipik Boru Hatları |
Önerilen Destek Çözümü |
|
atmosferik ve vakumlu damıtma |
Ham petrol boru hatları, atmosferik kule yan hatları, ürün petrol boru hatları |
Rafineri Değişken Yaylı Askı (boru hatlarının %90'ına uygulanabilir) |
|
Sıvı Katalitik Çatlama |
Petrol ve gaz boru hatları, fraksiyonlayıcı boru hatları, stabilizasyon sistemi |
Orta sıcaklıktaki boru hatları için değişken yay, rejenere baca gazı boru hatları için sabit kuvvet |
|
Hidroişlem Ünitesi |
Reaktör atık suyu, yüksek basınçlı ısı eşanjörü boru hatları |
Yüksek sıcaklık ve yüksek basınçlı parçalar için sabit kuvvet, diğerleri için değişken yay |
|
Gecikmeli Koklaşma |
Kok kulesi petrol ve gaz hatları, ısıtma fırını çıkışları |
Şiddetli termal döngülere sahip parçalar için sabit kuvvet, diğerleri için değişken yay |
|
Kükürt Geri Kazanımı |
Asit gazı boru hatları, sıvı kükürt boru hatları |
Korozyon önleyici değişken yaylı askılar |
|
Yardımcı programlar |
Buhar, sirkülasyonlu su, basınçlı hava |
Hepsi değişken yaylı askıları benimser |
|
Tank Çiftliği Boru Hatları |
Ham petrol ve ürün yağı tankı giriş ve çıkışları |
Değişken yay + kayan desteğin kombinasyonu |
Epoksi çinko açısından zengin astar + poliüretan son kat ile Sa2.5 derecesinde kumlanmış kabuk
Yaylı yüzey fosfatlama işlemi + Hidrojen sülfür korozyonuna direnmek için Dacromet kaplama
Tuz spreyi korozyonuna karşı kıyı rafinerileri için özelleştirilebilir 316 paslanmaz çelik kabuk
Boru hattının titreşim enerjisini emmek için yayların üst ve alt uçlarına takılan kauçuk sönümleme yastıkları
Süspansiyon çubuğu, titreşim gevşemesini önlemek için çift somun gevşemeyi önleyici yapıyı benimser
Yay yanal kaymasını önlemek için kabuğun içine yerleştirilmiş kılavuz manşon
Isı iletimini engellemek için 150°C'nin üzerindeki boru hatları için ısı yalıtım boru destekleri
Gerilme gevşemesini önlemek amacıyla 250°C'nin üzerindeki boru hatları için seçilen yüksek sıcaklığa dayanıklı yay malzemeleri
Aşırı sıcaklık kullanımını önlemek için yay çalışma sıcaklığı üst sınırı işaretlenmiştir
Teslimattan önce soğuk yüke göre önceden ayarlanmış, doğrudan yerinde kurulum
Devriye sırasında boru hattının yer değiştirmesinin uygun şekilde incelenmesi için yer değiştirme gösterge plakasıyla donatılmıştır
Modüler yay tertibatı, bakım sırasında boru hattını sökmeye gerek kalmadan ayrı olarak değiştirilebilir
Yük güvenlik faktörü ≥1,5 kat, ayrılmış aşırı yük marjı
Yayın aşırı sıkışmasını veya yük kaybını önlemek için ayarlanmış üst ve alt strok sınırları
Düşme riskini ortadan kaldırmak için süspansiyon çubuğu kırılma güvenlik faktörü ≥4 kat
Örnek olarak tipik bir rafineri için 100 adet yaylı askı tedarikini ele alalım:
|
Karşılaştırma Öğesi |
Değişken Yaylı Askı |
Sabit Kuvvet Yay Desteği ve Askısı |
Maliyet Farkı |
|
Birim satın alma maliyeti |
~ 800-2500 RMB |
~ 3000-8000 RMB |
Değişken yay %60-%70 tasarruf sağlar |
|
100 adet için toplam satın alma maliyeti |
~ 150.000 RMB |
~ 500.000 RMB |
~ 350.000 RMB tasarruf edin |
|
Kurulum adam-saat |
0,5 adam-saat/birim |
1,5 adam-saat/birim |
Kurulum maliyetinde %67 oranında tasarruf sağlandı |
|
Uygulanabilir boru hattı oranı |
~ Rafineri boru hatlarının %80'i |
~ Kritik boru hatlarının %20'si |
- |
|
Bakım maliyeti |
Alçak, basit yapı |
Nispeten yüksek, karmaşık mekanizma |
İşletme ve bakım maliyeti azaldı |
|
Servis ömrü |
15-20 yıl |
15-20 yıl |
Eş değer |
Sonuç: Çalışma koşulu gereksinimlerini karşılama öncülünde, Rafineri Değişken Yaylı Askı, en uygun maliyetli seçim olan rafineri projeleri için destek sisteminin satın alma maliyetinin %60'ından fazlasını azaltabilir.
Yangzhou Tianshun Boru Hattı Teknolojisi, 2012 yılındaki kuruluşundan bu yana dünya çapında çok sayıda rafineri projesi için boru hattı destek ürünleri sağlamıştır:
▶ Yurtiçi projeler: Shandong, Jiangsu, Liaoning ve diğer bölgelerdeki çok sayıda yerel rafinerinin yeni inşaat ve yenileme projelerinde hizmet verildi
▶ Yurtdışı projeler: Brezilya, Endonezya, Güney Afrika ve diğer ülkelerdeki rafineri projelerine ihraç edilen ürünler
▶ Tipik durum: 5 milyon ton/yıl kapasiteli yeni bir rafineri projesi için 1200'den fazla değişken yaylı askı takımı tedarik ettik; bunların tümü tek seferde monte edilmiş ve şu ana kadar hatasız çalışmaktadır.
▶ Kalite kaydı: Art arda 8 yıl boyunca seri kalite sorunu şikayeti yok, müşteri yeniden satın alma oranı %70'i aşıyor
▶ Malzeme sertifikası
▶ Yay yükü test raporu
▶ Ürün yeterlilik sertifikası
▶ Kurulum ve kullanım kılavuzu
▶ Seçim desteği: Toplu seçimi hızlı bir şekilde tamamlamak için boru hattı gerilim analizi yazılımının çıktı dosyalarını doğrudan okuyabilir
▶ Çizim onayı: Boru hattı düzeni tasarımıyla işbirliği yapmak için ürün anahat kurulum çizimlerini sağlayın
▶ Bölünmüş teslimat: Sahadaki depolama baskısını azaltmak için ünite inşaatının ilerleme durumuna göre gruplar halinde teslimat yapın
▶ Yerinde hizmet: Büyük projeler için yerinde kurulum rehberliği için teknik personel mevcuttur
▶ Satış sonrası yanıt: Ürün kalitesi sorunlarına 24 saat içinde çözüm sağlayın
▶ Yedek parça tedariği: Stokta bulunan yaygın modeller, acil durum yedek parçaları 48 saat içinde teslim edilir
