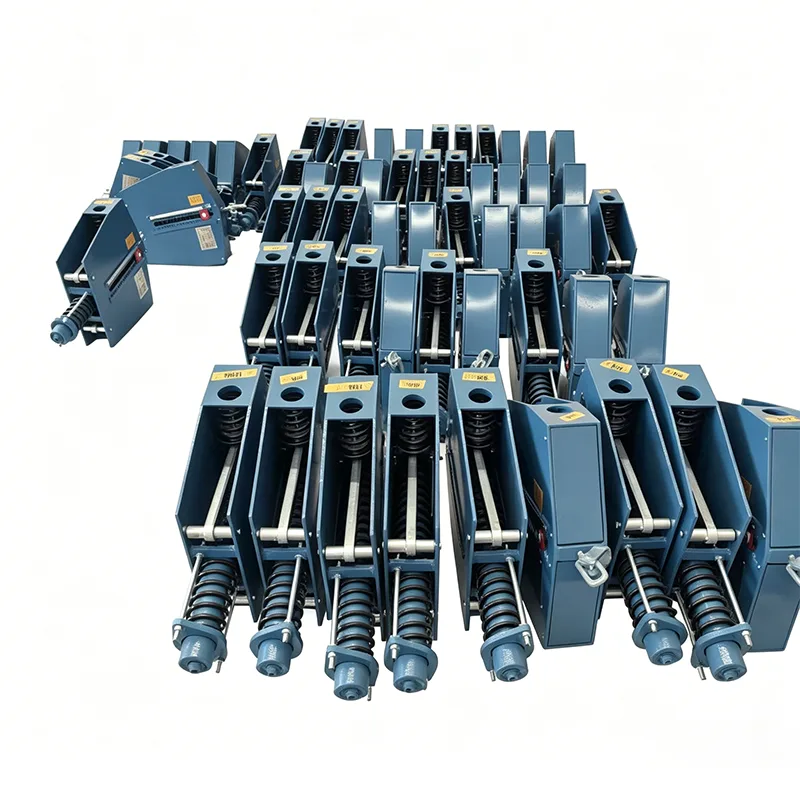

Dikey Sabit Yay Desteği

Boru hatları büyük dikey yer değiştirmelere (100 mm'yi aşan) maruz kaldığında ve yük değişimlerine karşı son derece hassas olduğunda, sıradan değişken yaylı desteklerin yük değişim oranı (≤%25) aşırı boru hattı gerilimine, ekipman arayüzü hasarına ve hatta boru hattının yırtılmasına neden olabilir. Dikey Sabit Yay Desteği, moment dengesi ilkesine dayalı olarak tüm çalışma stroku boyunca neredeyse sabit bir destek kuvveti (yük değişim oranı ≤%5) sağlar ve büyük deplasmanlı boru hatları için gerilim kontrolü zorluğunu tamamen çözer.

Sabit bir yay desteğinin/askısının tip testinden elde edilen yük-deplasman eğrisi. Yatay eksen yer değiştirmeyi, dikey eksen ise yükü temsil eder. Eğri, tüm çalışma yolu boyunca yaklaşık olarak yatay kalır; bu da, borular termal genleşme ve büzülme nedeniyle saptığında destek kuvvetinin esasen sabit kaldığını gösterir.

Bu tip testi, sabit yay ünitelerinin yük sabitliğini, tam hareket stabilitesini ve çalışma güvenilirliğini doğrular. Tüm üretim birimleri, ANSI/MSS‑SP‑58‑2018 ve NB/T47038‑2013'e uygun olarak yük sapması ±%6 oranında kontrol edilerek sevkıyattan önce yük kalibrasyonuna tabi tutulur.

Bu ürünler, ana buhar boru hatları ve diğer yüksek sıcaklık ve yüksek basınçlı borular dahil olmak üzere, büyük termal yer değiştirmeye sahip endüstriyel boru sistemlerine uygulanabilir.

Çalışma Prensibi

Dikey sabit yay desteği, yay kuvveti ile bağlantı mekanizması tarafından üretilen moment arasındaki karşılıklı dengeyi kullanır. Boru hattı yukarı ve aşağı hareket ettikçe yay deformasyonu kam ve bağlantı sistemi tarafından tam olarak telafi edilir ve çıkış destek kuvveti sabit kalır. Bu tasarım, boru hattının yer değiştirmesinden kaynaklanan yük dalgalanmalarını tamamen ortadan kaldırarak boru hatlarını ve bağlı ekipmanı ek gerilimden korur.

Ürün Teknik Özellikleri

Ürün Yapısı Dağılımı

Standart Dikey Sabit Yay Desteği, yerinde bakım ve değiştirmeyi kolaylaştırmak için aşağıdaki bağımsız bileşenlerden oluşan modüler bir tasarımı benimser:

▶  Yay Düzeneği: Stabilizasyon ısıl işlemine tabi tutulan yüksek mukavemetli alaşım yaylar

▶  Moment Denge Mekanizması: Hassas işlenmiş kam ve bağlantı sistemi

▶  Yük Ayarlama Cihazı: Çalışma sırasında ince ayar yapmak için üst cıvata ayarı

▶  Yer Değiştirme Gösterge Sistemi: Gerçek zamanlı boru hattı yer değiştirmesini gösteren net ölçekli plaka

▶  Üst ve Alt Bağlantı Düzenekleri: Farklı kurulum koşullarına uyum sağlamak için birden fazla bağlantı seçeneği

▶  Koruyucu Muhafaza: Toz ve aşındırıcı ortam girişini önlemek için tamamen kapalı tasarım

Temel Farklılaştırılmış Avantajlar

Standart Şartname Seçim Tablosu

Uygulanabilir Kurulum Senaryoları

Dikey Sabit Yay Desteği, dikey kurulum ve büyük yer değiştirme gerektiren aşağıdaki boru hattı sistemleri için özellikle uygundur:

▶  Enerji santrallerindeki ana buhar boru hatları ve yeniden ısıtma buhar boru hatları

▶  Petrol rafineri ve kimya tesislerinde yüksek sıcaklık ve yüksek basınçlı proses boru hatları

▶  LNG terminallerindeki kriyojenik sıvı boru hatları

▶  Çelik fabrikalarındaki yüksek fırın gazı ve oksijen boru hatları

▶  Kentsel merkezi ısıtma için yüksek sıcaklıklı buhar ana hatları

▶  Büyük depolama tanklarının giriş ve çıkış bağlantı boru hatları

Kurulum ve Bakım Yönergeleri

▶  Kurulum Öncesi Denetim: Ürün modelinin, yükün ve sapmanın tasarım gereksinimlerini karşıladığını doğrulayın ve nakliye sırasında herhangi bir hasar olup olmadığını kontrol edin

▶  Kurulum Önlemleri: Desteği 1°'yi aşmayacak bir sapma ile dikey tutun; kurulumdan sonra taşıma kilitleme cihazını çıkarın

▶  İşletme Öncesi Hizmete Alma: Boru hattının düz olduğundan emin olmak için yükte gerçek saha koşullarına göre ince ayar yapın

▶  Günlük Bakım: Deplasman göstergesini ve bağlantı cıvatasının sıkılığını her altı ayda bir kontrol edin; her yıl kapsamlı bir denetim yapmak

▶  Değiştirme Döngüsü: Normal çalışma koşullarında ürünün hizmet ömrü 15-20 yıla ulaşabilir

Proje Doğrulama ve Kalite Kontrol

Dikey Sabit Yay Desteklerimiz dünya çapında çok sayıda önemli projede doğrulanmıştır:

▶ 300 MW'lık termik santralin ana buhar boru hattı sistemi

▶  Yılda 10 milyon tonluk rafinaj ve kimyasal entegrasyon projesi

▶  LNG terminalinin kriyojenik boru hattı projesi

Tüm ürünler sıkı kalite kontrol prosedürlerinden geçmektedir:

▶  Hammadde Giriş Denetimi: Her çelik partisi spektral analize ve mekanik özellik testine tabi tutulur

▶  Anahtar Bileşen İşleme: Boyutsal doğruluğu sağlamak için CNC işleme merkezleri kullanılır

▶  Yay Performans Testi: Her yay 100.000 yorulma döngüsüne tabi tutulur

▶  Tam Makine Performans Testi: Her ünite, tam stroklu sabit kuvvet performans testine tabi tutulur

▶  Nihai Fabrika Denetimi: Eksiksiz kalite sertifikasyon belgeleri düzenlenir

Kalite yönetim sistemimiz ISO 9001:2015 sertifikasına sahiptir ve tüm ürünlerimiz CE ve API dahil uluslararası standartlara uygundur.

Destek Hizmetleri

▶  Ücretsiz teknik seçim ve boru hattı stres analizi

▶  Standart dışı ürünler için özelleştirilmiş tasarım hizmetleri

▶  Yerinde kurulum rehberliği ve teknik eğitim

▶  Ömür boyu teknik destekle birlikte 12 aylık garanti süresi

▶  48 saat içinde müdahale ile acil durum yedek parça tedariği

Dikey Sabit Yay Desteği hakkında daha detaylı bilgi almak ve profesyonel seçim tavsiyesi almak için lütfen teknik ekibimizle iletişime geçin.

Sıkça Sorulan Sorular (SSS)

S: Dikey ve yatay sabit yaylı destekler arasındaki fark nedir?

C: Temel farklar kurulum yönteminde ve alan işgalinde yatmaktadır. Dikey sabit yaylı destekler dikey olarak monte edilir ve daha az yatay yer kaplar, bu da onları dar boru rafı alanları için uygun hale getirir. Yatay sabit yaylı destekler yatay olarak monte edilir ve daha fazla dikey alan kaplar, yeterli tavan boşluğuna sahip konumlar için uygundur.

S: Dikey Sabit Yay Desteğinizin yükü yerinde ayarlanabilir mi?

C: Evet. Ürünün üst kısmında, boru hattı çalışması sırasında kapatmaya gerek kalmadan ince ayar yapılmasına olanak tanıyan özel bir yük ayarlama cıvatası bulunur. Ayar aralığı nominal yükün ±%10'udur.

S: Bu ürün düşük sıcaklıktaki ortamlar için uygun mudur?

C: Evet. Kriyojenik dirençli malzemeleri ve özel işlem süreçlerini benimseyen özel düşük sıcaklıklı modeller sunuyoruz. -196°C'ye kadar düşük sıcaklıklarda normal şekilde çalışabilirler ve LNG gibi kriyojenik boru hattı sistemleri için uygundurlar.
