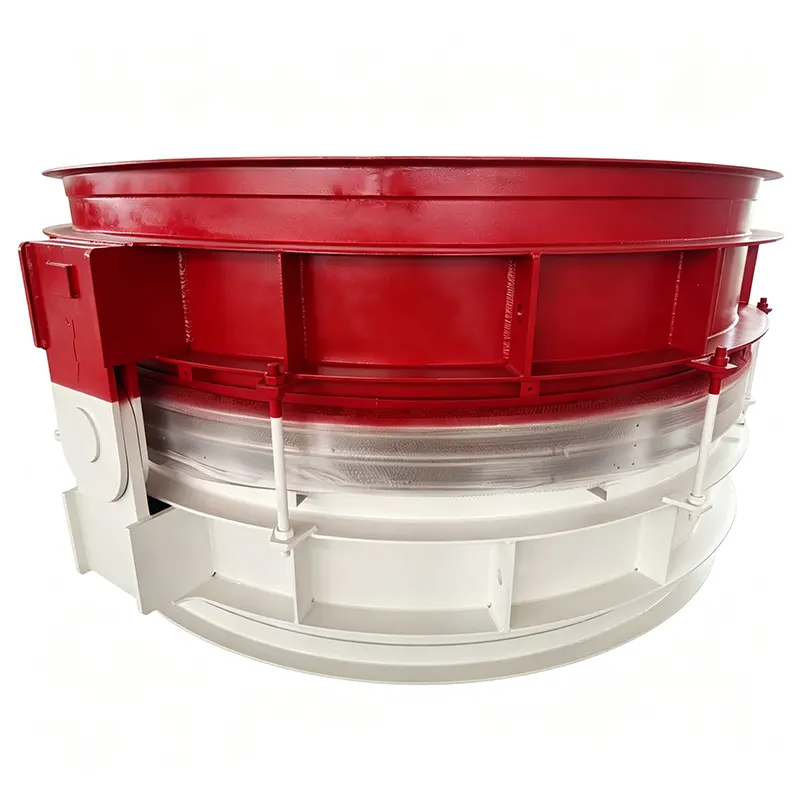

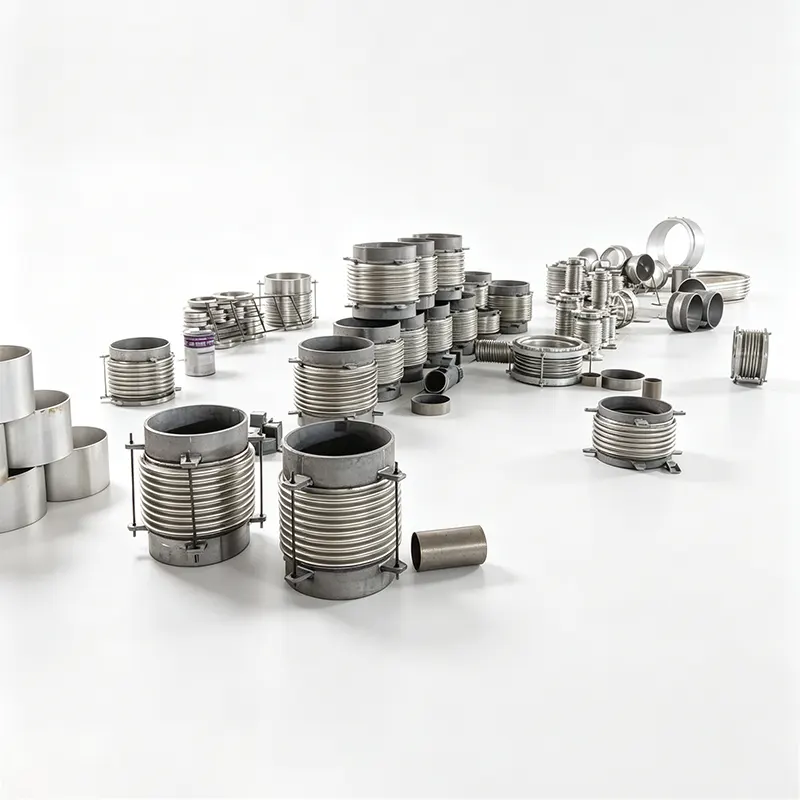

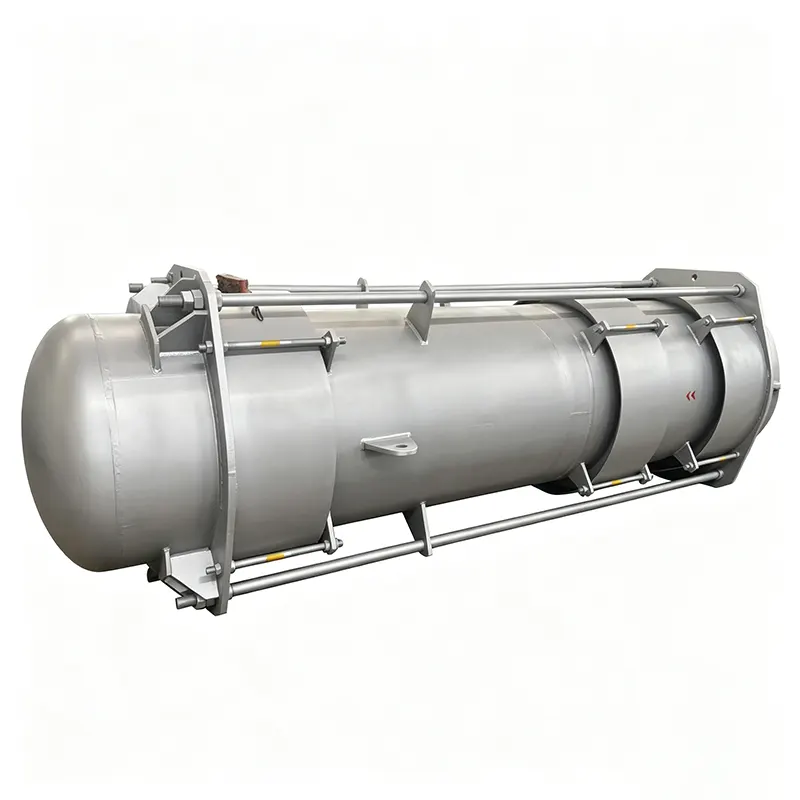

Metal Körüklü Kompansatör

Yangzhou Tianshun, 2012'den beri metal körüklü genleşme derzleri üretmektedir. 14 yıllık odaklanmış deneyimimiz ve 100'den fazla kalifiye personelin çalıştığı 35.000 m²'lik fabrikamızla, 45'ten fazla ülkeye standart ve tamamen özel tasarımlar tedarik ediyoruz. Genleşme derzlerimiz EJMA standartlarına göre üretilmiştir ve her ünitede malzeme izlenebilirliği, %100 tahribatsız test ve hidrostatik dayanıklılık testi ile desteklenir.

Güvenilirlik neden sadece broşürde değil, tasarımda da önemli?

Yorulma ömrü hesaplanmıştır, varsayılmamıştır

Çevrim ömrü, eksenel, yanal ve açısal hareketleri aynı anda kapsayan gerçek çalışma zarfı için EJMA yönergelerine göre belirlenir. Standart tasarımlar 1.000, 3.000 veya 5.000 tam döngü için doğrulanır ve bağlantının yalnızca kağıt üzerinde değil, termal döngülerde de tahmin edildiği gibi performans göstermesi sağlanır.

Evraklarla desteklenen malzeme bütünlüğü

Körük malzemesinin her ısısı (SS304, SS316L, SS321, Inconel 625 veya Hastelloy) tam değirmen sertifikaları ve izlenebilirlik kayıtları ile birlikte gelir. FCCU katalizör hatları veya kimyasal transfer gibi aşındırıcı hizmetler için, klorür stresli korozyon çatlamasına direnen yüksek nikel alaşımlarını öneriyoruz ve stokluyoruz.

Yerleşik anlatımlı çok katlı yapı

Basınç veya güvenliğin gerektirdiği durumlarda tek kat körük yerine çok katlı körük kullanıyoruz. Katmanlı yapı güç katıyor, esnekliği koruyor ve güvenlik fazlalığı sağlıyor: iç katmanın delinmesi durumunda, dış katman basıncı geçici olarak tutarken sızıntı ihbar deliğinden tespit edilir - plansız kapatma yerine öngörülebilir bakım.

%100 NDT'den geçen kaynaklar

Körük boyuna ve çevresel dikişleri ve bağlantı kaynakları %100 radyografik (RT) veya penetrant (PT) muayenesine tabi tutulur. Şirket içi kaynakçılarımız nitelikli prosedürlere sahiptir ve sevkıyattan önce her ünite, tasarım basıncının 1,5 katı basınçta hidrostatik olarak test edilir. Numune alma yok; her bağlantı fabrikadan kendi test raporuyla çıkar.

Kıvrılma ve rezonansa karşı stabilite

Sütun kıvranması ve düzlem içi burkulması, uygun şekilde hesaplanmış ortalama kare basınç gerilimi ve kanıtlanmış kıvranma önleme özellikleri sayesinde önlenir. Dahili olarak akış astarları türbülansı, erozyonu ve akışın neden olduğu titreşimi azaltır; harici kapaklar veya bağlantı çubukları körük elemanını korumak ve hareketi yönlendirmek için tasarlanmıştır; yalnızca standart aksesuar olarak eklenmez, aynı zamanda özel hizmete göre boyutlandırılır.

Teknik kapsam

Yalnızca katalog kodlarıyla değil, boru yükleriyle de eşleşen türler

Eksenel körüklü genleşme derzleri – ankrajların ve kılavuzların basınç baskısını karşıladığı düz hatlı termal genleşme için.

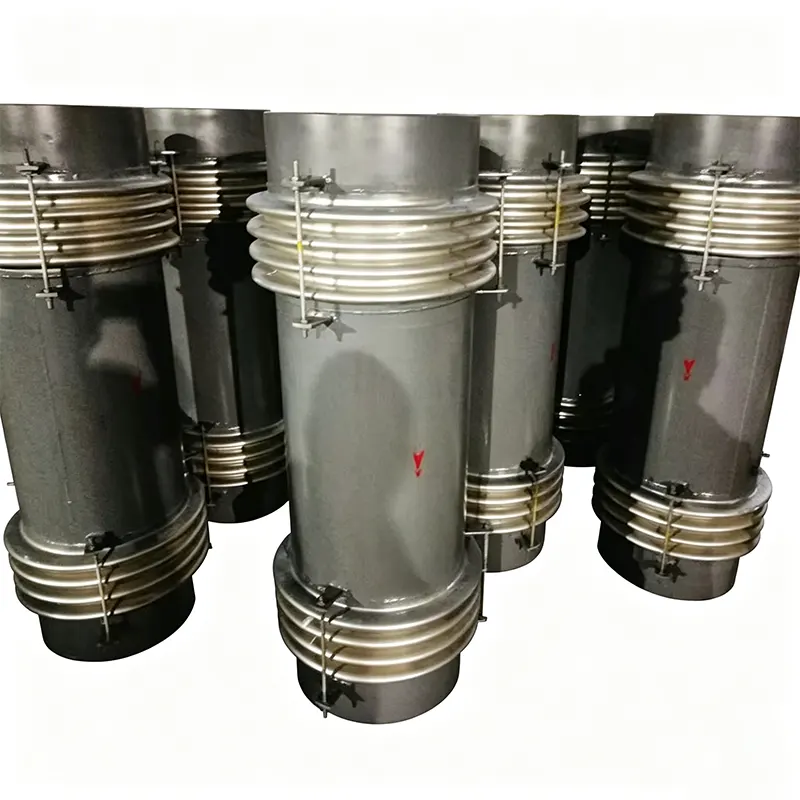

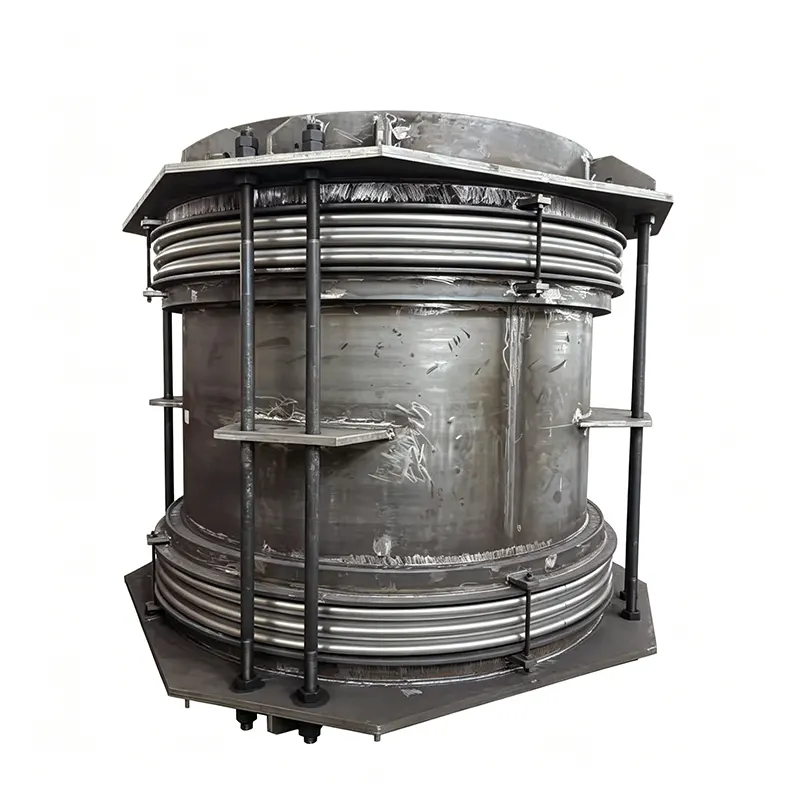

Üniversal genleşme derzleri (bağlı) – basınç itme kuvvetini alan bağlantı çubukları ile büyük yanal ve açısal hareketleri emer; Pompa mahfazalarını korumak için Güneydoğu Asya'daki pompa odalarında yaygın olarak kullanılmaktadır.

Menteşeli körüklü bağlantılar - hareketi tek bir açısal düzlemle sınırlandırır; bu, z şeklindeki bir boru ayağındaki genleşmeyi absorbe ederken basınç itme kuvvetini sınırlamak için idealdir.

Gimbal genleşme bağlantıları - karmaşık boru sistemi hareketlerini absorbe etmek için genellikle setler halinde eşleştirilen birden fazla düzlemde açısal harekete izin verir.

Basınç dengeli genleşme bağlantıları – körük itme kuvvetinin ankrajlara aktarılamadığı durumlarda kritik olan türbinler ve ısı eşanjörleri gibi bağlı ekipmanlar üzerindeki basınç itme kuvvetini ortadan kaldırır.

Dışarıdan basınçlı körükler – büyük eksenel sıkıştırmanın gerekli olduğu veya körüğün dış hasarlardan ve türbülanslı akıştan korunması gereken yerlerde kullanılır.

Her tip, uygulamaya yönelik doğru iç kılıf, dış kapak ve kılavuz önerileriyle yapılandırılmıştır; açıkça talep edilmedikçe çıplak körük olarak gönderilmez.

Nerede çalışıyorlar ve malzeme seçimleri süreci nasıl takip ediyor?

Enerji üretimi – türbin egzozu, kazan kömür tozu kanalları, bölgesel ısıtma sirkülasyon hatları. Büyük çaplar, yüksek sıcaklıklar, kombine hareketler. Inconel 625 veya SS321, sıcaklık ve yorulma direnci açısından tipiktir.

Rafineriler ve petrokimya tesisleri – FCCU, ısı eşanjör trenleri, petrol transfer boruları. Inconel 625 veya Hastelloy gibi korozyona dayanıklı alaşımlar, kükürt içeriğine, klorürlere ve çalışma sıcaklığına göre seçilir.

Bölgesel ısıtma ve HVAC – buhar şebekesi, soğutulmuş su devreleri. Kanıtlanmış eksenel çevrim ömrüne vurgu; karbon çeliği ve harici koruyucu kaplamalı SS304 körükler yaygındır.

Çelik fabrikaları ve metalurjik süreçler – sıcak hava fırınları, koklaştırma sistemleri, toz emme kanalları. Servis sıcaklıkları 800 °C'yi aştığında, iç kaplamalı metalik körüğün tasarlanıp tasarlanamayacağı veya refrakter astarlı dikdörtgen üniteler gibi alternatif dengelemenin daha uygun olup olmadığı konusunda tavsiyelerde bulunuruz. Zorla satış değil, dürüst mühendislik rehberliği.

Su arıtma ve pompa istasyonları – pompa deşarj titreşim izolasyonu, uzun mesafeli su transferi. Bağlı genleşme derzleri basınç kuvvetini sınırlar ve bunun pompa flanşlarına ve beton baskı bloklarına iletilmesini engeller.

Sertifikalar ve tekrarlanan kanıtlar

Kalite sistemimiz ISO 9001:2015 sertifikasına sahiptir. Ürünler, uygulanabilir olduğu durumlarda CE işaretleme gerekliliklerini karşılar ve tasarımlar belirtildiğinde ASME veya API standartlarına göre doğrulanabilir. Ancak bunun en iyi kanıtı, tekrarlanan işlerdir: Siparişlerimizin %70'inden fazlası, ürün performansı veri sayfalarıyla eşleştiği için yeniden sipariş veren uzun vadeli ortaklardan geliyor.

Tianshun'la çalışmak neye benziyor

Ürünü yalnızca ticari olarak değil, teknik olarak da anlayan özel bir hesap yöneticisiyle çalışırsınız.

Temel işletim verilerini paylaşmanız durumunda ön seçim tavsiyesi de dahil olmak üzere sorularınıza 24 saat içinde kapsamlı bir yanıt gönderilir.

Mühendislik ekibi malzeme önerileri, hareket hesaplamaları ve kurulum rehberliği sağlar.

Standart dışı çaplardan egzotik malzeme kombinasyonlarına kadar özel tasarımlar istisna olarak değil, rutin olarak gerçekleştirilir.

Üretim planlaması şeffaftır; Zamanında teslimat normdur.

Satış sonrası destek, bağlantının ömrü boyunca kurulum denetimi ve bakım danışmanlığını içerir.

Yangzhou Tianshun Boru Hattı Teknolojisi Co, Ltd.

35.000 m²'lik tesis, Jiangsu, Çin – 45'ten fazla ülkeye sevkiyat.

Sadece genleşme derzleri satmıyoruz. Sisteminizde doğru bir şekilde çalıştıklarından emin oluyoruz.
