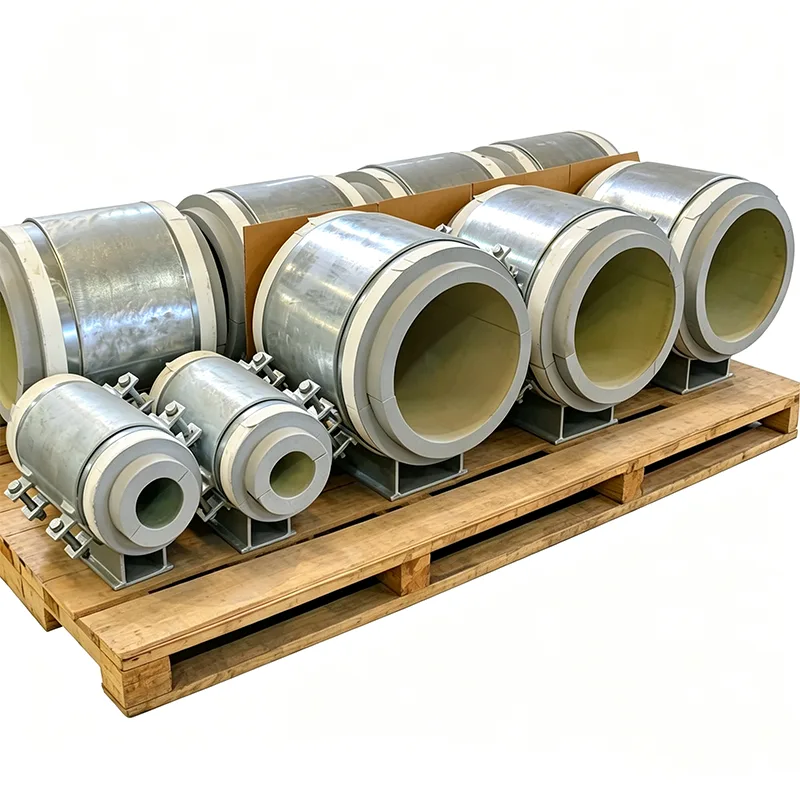

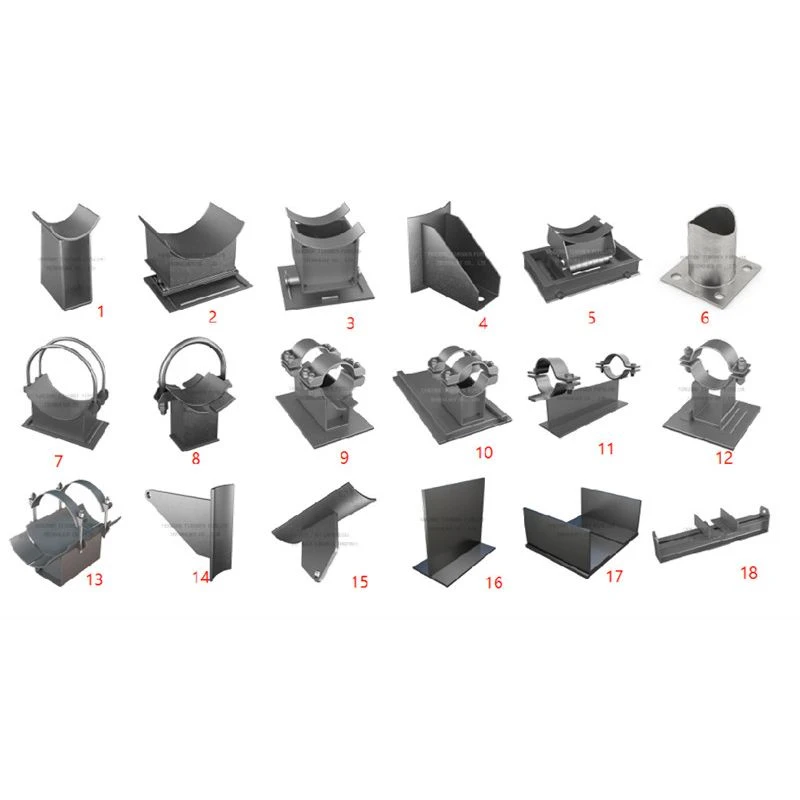

Yalıtımlı Boru İçin Pabuç Desteği

Yalıtılmış bir boru üzerinde standart bir boru pabucu çözdüğünden daha fazla sorun yaratabilir. Ayakkabının yük yolu izolasyonu keserse izolasyon zamanla ezilir. Ezilen kısım ısıyı içeri veya dışarı verir, soğuk yüzeylerde yoğuşma oluşturur ve izolasyon altında korozyonun başlangıç ​​noktası haline gelir. Düzeltme karmaşık değildir; yalıtımlı boru için uygun şekilde tasarlanmış bir pabuç desteği, yük taşıma işlevini termal işlevden ayırır - ancak ayrıntıların doğru olması dikkatli bir mühendislik gerektirir.

Yangzhou Tianshun'da, 2012'den bu yana beş kıtadaki projeler için yalıtımlı boru pabuçları tasarlıyor ve üretiyoruz. Bunları, ısı kazanımının her watt'ının önemli olduğu bölgesel soğutma ağları, çıplak metal pabucun enerji israfına yol açacağı ve yanma tehlikesi yaratacağı buhar hatları ve bir destek üzerindeki soğuk noktanın buz birikmesine ve yapısal hasara yol açabileceği LNG tesisleri için tedarik ediyoruz. Her durumda gereksinim aynıdır: izolasyonu sürekli ve buhar bariyerini kapalı tutarken borunun ağırlığını güvenilir bir şekilde taşıyın.

Yalıtımlı Boru Pabucu Aslında Nasıl Çalışır?

Temel fikir basittir; boru ile metal destek beşiği arasına sert, yük taşıyan bir yalıtım bloğu oturur. Boru izolasyonun üzerinde durur, izolasyon pabuçta oturur ve metal pabuç yükü yapıya aktarır. Ancak bu bloğun çatlamadan, kaymadan veya yalıtım performansını kaybetmeden yıllarca boru hareketine ve termal döngüye dayanabilmesi için aşağıdakiler gerekir:

Blok malzemesi sıcaklık aralığına göre seçilir. Yaklaşık -50°C'ye kadar soğutulmuş su ve soğuk hizmetler için genellikle yüksek yoğunluklu poliizosiyanürat (PIR) veya hücresel cam kullanırız. 400°C ve üstüne kadar olan buhar ve kızgın yağ hatlarında kalsiyum silikat veya perlit bazlı malzemeler kullanıyoruz. Temel özellik tasarım sıcaklığındaki basınç dayanımıdır; oda sıcaklığında dayanabilen şey 200°C'de yumuşayabilir.

Yalıtım bloğu tamamen kapsüllenmiştir. Metal bir tespit halkası veya kaynaklı bir pabuç yan duvarı bloğu her taraftan çevreleyerek yanal boru hareketi veya titreşim altında dışarı çıkmasını önler. Blok, sürekli kaynakla çelik bir taban plakasının üzerine oturmaktadır, bu nedenle ısının yalıtımı bypass etmesi için metalden boruya doğrudan bir yol yoktur.

Buhar bariyeri yolu kesintisiz olacak şekilde tasarlanmıştır. Soğuk borularda nem girişi düşmandır. Ayakkabı tasarımının, boru izolasyonu üzerinde sahada uygulanan buhar bariyerinin, nemli havanın soğuk yüzeye ulaşmasına izin verecek boşluklar olmadan, ayakkabının izolasyon bloğuna veya metal ceketine sürekli olarak yalıtılmasına izin vermesini sağlıyoruz.

Gerçek Saha Koşullarına Uygun Tasarım Esnekliği

Yalıtımlı boru pabuçlarını kullanıma hazır ürünler olarak ele almıyoruz çünkü hiçbir iki yalıtım özelliği tam olarak aynı değildir. Her ayakkabıyı buna uyacak şekilde üretiyoruz:

Boru çapınız ve yalıtım kalınlığınız (ister 25 mm köpük cam, ister 150 mm mineral yün olsun).

Sahada uygulanan yalıtım sisteminin türü — ikincil yalıtımı ayakkabı gövdesinin etrafına sığacak şekilde önceden kesebilir ve saha bitirme işlemini kolaylaştıran bir kaplama profili sağlayabiliriz.

Borunun hareket koşulları. Boru kayıyorsa, düşük sürtünmeli yüzeyi yalıtım bloğunu kesme kuvvetlerinden koruyan paslanmaz çelik yük taşıyan bir levhaya bağlayarak ayakkabı tabanına PTFE veya grafit emdirilmiş bir kayar plaka entegre edebiliriz.

Yangına dayanıklı yalıtım, metal parçalar üzerinde aşınma önleyici kaplamalar veya dış mekan kurulumlarında su birikmesini önlemek için drenaj delikleri gibi özel gereksinimler.

Her Gönderide Neler Alırsınız

Tianshun yalıtımlı boru pabucu siparişi, denetçinizin isteyeceği tüm belgeleri içerir:

Çelik bileşenler için EN 10204 Tip 3.1 sertifikaları.

Tasarım sıcaklığında basınç dayanımı ve ısıl iletkenlik değerlerini içeren yalıtım malzemesi veri sayfaları.

Blok kalınlığını, pabuç yüksekliğini ve taban plakası boyutlarını doğrulayan boyutsal inceleme raporları.

Proje spesifikasyonu gerektiriyorsa test sertifikalarını yükleyin.

Uygulamalar

Bölgesel soğutma tesislerinde ve veri merkezlerinde soğutulmuş su ve tuzlu su boruları

Endüstriyel tesislerde ve enerji santrallerinde buhar ve yoğuşma hatları

Soğuk noktalardan kesinlikle kaçınılması gereken LNG ve kriyojenik sıvı boruları

Soğutma ve soğuk depolama tesisleri

Enerji verimliliğinin ve uzun vadeli bakım maliyetlerinin önemli olduğu, boru rafı üzerinde çalışan herhangi bir yalıtımlı boru

Neden Tianshun?

Biz genel bir boru bağlantı elemanı tedarikçisi değil, uzman bir destek üreticisiyiz. Boru hattı listenizi ve yalıtım özelliklerini bize gönderdiğinizde, mühendislik ekibimiz her bir pabuçtaki yükü kontrol edecek, yalıtım malzemesi uyumluluğunu doğrulayacak ve standart pabuç boyutlarının mevcut yapıya uymadığı yerleri işaretleyecektir. Bu düzeydeki bir inceleme, sorunları kurulum sırasında değil, çizim tahtasında yakalar. İşimizin %70'inden fazlası tekrardan oluşuyor; ilk hidrotestten tasarım ömrünün sonuna kadar tam olarak beklendiği gibi çalışan ayakkabılar sunmanın doğrudan bir sonucu.

SSS

S: Yalıtım tipimi ve kalınlığımı tam olarak eşleştirebilir misiniz?

C: Evet. Pabucu ve taşıyıcı bloğu boru çapınıza, yalıtım malzemenize ve belirlediğiniz kalınlığa göre hiçbir taviz vermeden boyutlandırıyoruz.

S: Yalıtım bloğunu siz mi sağlıyorsunuz yoksa sahada mı kuracağım?

C: Ayakkabıyı, önceden bağlanmış ve içine kapsüllenmiş yük taşıyan yalıtım bloğuyla birlikte sağlıyoruz. Çevreleyen ikincil yalıtım ve kaplama genellikle sahada uygulanır, ancak yalıtım kitlerini de önceden üretebiliriz.

S: Isının metal ayakkabı gövdesinden geçmesini nasıl önlersiniz?

C: Yalıtım bloğu boru ile metal taban arasında bir termal kesinti oluşturur. Pabuç yan duvarı boruyla doğrudan temas etmez, bu nedenle ısının yalıtımı atlayacağı sürekli bir metal yol yoktur.

S: Borum termal genleşme nedeniyle eksenel olarak hareket ederse ne olur?

C: Ayakkabının tabanına bir PTFE veya grafit kayar plaka ekleyebiliriz, böylece yalıtım bloğunu sabit tutarken borunun hareket etmesini sağlayabiliriz.

Soru: Bu ayakkabılar hangi standartlara uygundur?

C: Çelik imalatı MSS SP-58 ve MSS SP-69'a uygundur. Yalıtım malzemeleri projeye özel ASTM veya EN standartlarına uygun olarak tedarik edilmekte olup, uygun olduğu durumlarda PED kapsamında CE işaretleme gerekliliklerini de karşılayabilmekteyiz.
