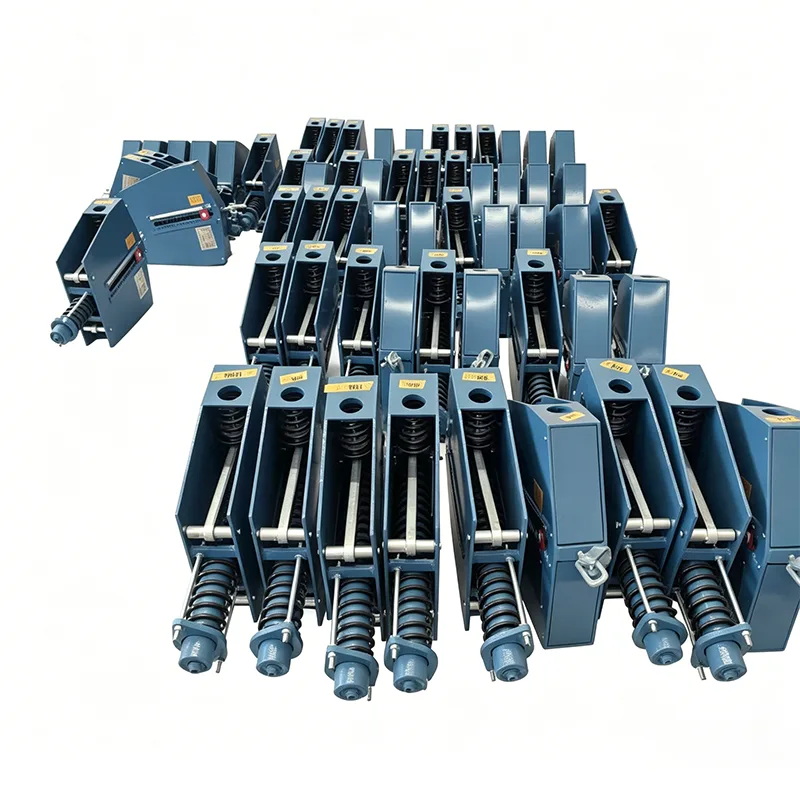

2012 yılında kurulan Yangzhou Tianshun Pipeline Technology Co., Ltd., düzinelerce yerli enerji santrali projesine hizmet veren ürünlerle, enerji endüstrisine yönelik boru hattı destek çözümlerinde 14 yıllık derin uzmanlığa sahiptir. Termik Enerji Santrali Sabit Yay Desteğimiz, DL/T serisi enerji endüstrisi standartlarına tam olarak uygun olarak geliştirilmiş özel bir üründür. Termik santrallerin yüksek sıcaklık, yüksek basınç ve uzun çevrimli sürekli çalışma özellikleri için özel olarak optimize edilmiş olup, enerji santrallerinin dört ana boru hattı sisteminin temel destek bileşenidir.
Sabit bir yay desteğinin/askısının tip testinden elde edilen yük-deplasman eğrisi. Yatay eksen yer değiştirmeyi, dikey eksen ise yükü temsil eder. Eğri, tüm çalışma yolu boyunca yaklaşık olarak yatay kalır; bu da, borular termal genleşme ve büzülme nedeniyle saptığında destek kuvvetinin esasen sabit kaldığını gösterir.
Bu tip testi, sabit yay ünitelerinin yük sabitliğini, tam hareket stabilitesini ve çalışma güvenilirliğini doğrular. Tüm üretim birimleri, ANSI/MSS‑SP‑58‑2018 ve NB/T47038‑2013'e uygun olarak yük sapması ±%6 oranında kontrol edilerek, sevkıyattan önce yük kalibrasyonuna tabi tutulur.
Bu ürünler, ana buhar boru hatları ve diğer yüksek sıcaklık ve yüksek basınçlı borular dahil olmak üzere büyük termal yer değiştirmeye sahip endüstriyel boru sistemlerine uygulanabilir.
Sıradan endüstriyel boru hatlarıyla karşılaştırıldığında termik santral boru hatları çok daha zorlu koşullar altında çalışır:
▶ Yüksek sıcaklık ve basınç: 540°C~620°C'de ana buhar boru hatları, 16MPa~35MPa basınç
▶ Büyük termal yer değiştirme: Ana buhar boru hatlarının dikey yer değiştirmesi 300~500 mm'ye ulaşabilir
▶ Ağır yükler: Büyük çaplı, kalın duvarlı boru hatları, tek kaldırma noktası yükü 50~300 ton
▶ Yüksek sürekli çalışma gereksinimleri: Ünitenin yıllık çalışma saati ≥7500 saat, büyük kapatma kayıpları ile
▶ Ekipman itişine duyarlı: Buhar türbini giriş ve çıkışlarındaki boru hattı itişine ilişkin son derece katı gereksinimler
▶ Yüksek güvenlik düzeyi: Önemli güvenlik sorumluluklarına sahip, basınçlı boru hatları olarak sınıflandırılır
Sıradan sabit yaylı askılar bu gereksinimleri tam olarak karşılayamaz, bu da özel Termik Santral Sabit Yay Desteğini zorunlu hale getirir.
| Sabit Yaylı Askı Teknik Tablosu | Örnek |
| Model / Seri | PH, LH, CA, CS, TH |
| Yük Kapasitesi (Çalışma) | 0,1 kN - 500 kN |
| Toplam Seyahat | 50mm, 100mm, 200mm, 400mm |
| Gerçek Seyahat | 600 mm'ye kadar |
| Yük Sapması (Tolerans) | ±%5 (Standart) / ±%3 (Yüksek Hassasiyet) |
| Kurulum Konumu | Yatay / Dikey |
| Konut Kaplaması | Sıcak Daldırma Galvanizli / Epoksi |
| Çalışma Sıcaklığı | -20°C ila +80°C (Ortam) |
| Yay Bobini Malzemesi | 60Si2Mn / 50CrVA |
| Yük Ayar Aralığı | ±%10 (Alan Ayarı) |
Termik santrallere yönelik askılar ve destekler aşağıdaki enerji endüstrisi standartlarına uygun olmalıdır:
|
Standart Numara |
Standart Ad |
Temel Gereksinimler |
|
DL/T 616 |
Termik Santrallerde Buhar-Su Boru Hatları ve Desteklerin Bakım ve Ayar Kılavuzu |
İşletme bakımı, ayarlama ve inceleme gereklilikleri |
|
DL/T1113 |
Termik Santrallerde Boru Hattı Destekleri ve Askıları İçin Kabul Kodu |
Fabrika kabul ve kurulum kabul standartları |
|
DL/T 5054 |
Termik Santrallerde Buhar-Su Boru Hatlarının Tasarımına İlişkin Teknik Kod |
Tasarım seçimi ve yük hesaplaması |
|
GB/T 17116 |
Boru Hattı Destekleri ve Askıları Bölüm 1: Teknik Özellikler |
Genel teknik gereksinimler |
Termik Enerji Santrali Sabit Yay Desteği, yukarıdaki standart gereksinimlerin tamamını tam olarak karşılar ve fabrika teslimat belgeleri, enerji santralinin kalite denetimi ve kabulü için doğrudan kullanılabilir.
|
Enerji Santrali Sistemi |
Boru Hattı Adı |
Önerilen Ürün Tipi |
Tipik Parametreler |
|
Kazan Sistemi |
Ana Buhar Boru Hattı |
Termik Santral Sabit Yay Desteği |
100~300 ton, 200~400mm deplasman |
|
Kazan Sistemi |
Yeniden Isıtma Buhar Boru Hattı |
Sabit Yaylı Askı/Destek |
80~200 ton, 250~450mm deplasman |
|
Besleme Suyu Sistemi |
Yüksek Basınçlı Besleme Suyu Boru Hattı |
Sabit + Değişken Kuvvet Kombinasyonu |
30~100 ton, 100~250mm deplasman |
|
Buhar Türbini Sistemi |
Türbin Giriş/Çıkış Boru Hatları |
Yüksek Hassasiyetli Sabit Yay Desteği |
50~150 ton, sabitlik ≤±4% |
|
Hava, Baca Gazı ve Kömür Sistemi |
Sıcak Hava Kanalları, Baca Gazı Kanalları |
Değişken Kuvvet Yay Desteği |
10~50 ton, 50~150mm deplasman |
|
Ekstraksiyon Buhar Sistemi |
Tüm Aşamalarda Buhar Ekstraksiyon Boru Hatları |
Değişken Kuvvet + Sabit Kuvvet |
5~50 ton, 50~200mm deplasman |
|
Drenaj Sistemi |
Drenaj ve Blöf Boru Hatları |
Değişken Kuvvet Yayı |
1~20 ton, 30~100mm deplasman |
|
Kimyasal Su Sistemi |
İlave Suyu, Kondens |
Rijit Destek + Değişken Kuvvet |
Küçük yük, küçük yer değiştirme |
Yaylar, 60Si2CrVA yüksek sıcaklığa dayanıklı yay çeliği kullanır ve 400°C'de gerilim gevşeme oranını %50 azaltır.
Yüksek sıcaklık parçaları, yüksek sıcaklıkta kaymayı önlemek için 12Cr1MoV ısıya dayanıklı çelik kullanır
Boru hatlarından yaylara ısı transferini engellemek için ısı yalıtımlı boru pabuçları ile donatılmıştır
Uzun vadeli performans stabilitesini sağlamak için yay çalışma sıcaklığı 120°C'nin altında kontrol edilir
Sabitlik ≤±%4'e yükseltildi ve buhar türbinlerindeki itme kuvveti en aza indirildi
Teslimattan önce hem soğuk hem de sıcak çalışma koşullarına göre kalibre edilmiştir
Rahat çalışma izleme için 1 mm'ye kadar doğru yer değiştirme göstergesi
Boru hattı stres analizini desteklemek için yük-deplasman eğrileri mevcuttur
Yüksek frekanslı söndürme + karbonlama işlemine sahip kam yüzeyi, 5 kat daha uzun aşınma ömrü
Kendinden yağlamalı burçlara sahip pim milleri, bakım gerektirmeyen tasarım
Tüm cıvatalarda gevşeme önleyici önlemler vardır, titreşim altında gevşeme olmaz
Dış mekan elektrik santrali ortamlarına uygun C4 düzeyinde korozyon önleme derecesi
Teslimattan önce tasarım enstitüsü yüklerine göre hassas şekilde kalibre edilmiştir, doğrudan yerinde kurulum
Özel kilit açma aracıyla donatılmış olup kurulumdan sonra tek tıklamayla kilit açma
Çalışma sırasında çevrimiçi ince ayar yapılmasına olanak tanıyan harici yük ayarlama mekanizması
Santral denetim personelinin kolayca gözlemleyebilmesi için net yer değiştirme işaretleri
Aşırı hareket hasarını önlemek için üst ve alt mekanik sınırlar
Askı çubuğu güvenlik faktörü ≥5 kat, kırılma riskini ortadan kaldırır
Aşırı koşullar altında bile güvenli destek sağlayan yay kırılmasına karşı koruma cihazı
Operatörlerin zamanında müdahale etmelerini sağlamak için aşırı yük uyarı işaretleri
Yaygın Sorunlar ve Önleyici Tedbirler
|
Çalışma Sorunu |
Sebep Analizi |
Önleyici Tedbirler |
|
Yaylı kilit serbest bırakılmadı |
Kurulumdan sonra kilitleme cıvatalarını çıkarmayı unutmak |
Kurulum kabul kontrol listesine dahil edilmelidir |
|
Deplasman sıkışması |
Mekanizmanın paslanması, yağlama eksikliği |
Pim millerinin yıllık muayenesi ve yağlanması |
|
Büyük yük sapması |
Gerçek boru hattı ağırlığı tasarımla tutarsız |
Operasyondan 1 ay sonra tekrar kontrol edin ve ayarlayın |
|
Askı yatırma |
Büyük yatay boru hattı deplasmanı |
Sapmaya izin veren yapıları seçin |
|
Şiddetli korozyon |
Açık hava, kıyı ortamları |
Galvanizli veya paslanmaz çelik malzemeleri seçin |
Yer değiştirme göstergesi konumunu kontrol edin ve geçmiş kayıtlarla karşılaştırın
Tüm kilitleme cıvatalarının çıkarıldığını doğrulayın
Askı çubuklarını ve pim millerini deformasyon ve çatlaklara karşı inceleyin
Kaynaklarda çatlama olup olmadığını kontrol edin
Korozyon önleyici kaplamanın bütünlüğünü inceleyin
Operasyon verilerini kaydedin ve destek/askı defterini oluşturun
Uygun bakım ile Termik Santral Sabit Yay Desteği, enerji santrali ana ekipmanının ömrüne denk olacak şekilde 20 yılı aşkın bir hizmet ömrüne sahiptir.
Enerji Santrali Proje Teslim StandartlarıFabrika belge paketi (enerji santrali kalite denetim gerekliliklerini karşılayan):
Ürün yeterlilik belgesi
Malzeme kalite sertifikaları
Bahar test raporları
Tam makine yük testi eğrileri
Kurulum ve kullanım kılavuzu
Fabrika denetim kayıtları
Teknik personelin sahadaki teknik açıklaması
Kurulum rehberliği ve devreye alma
Enerji santralinin kesit deneme operasyonunu destekleyin
Birimin 168 saatlik deneme çalışması için eskort
300MW, 600MW, 1000MW üniteler dahil 30'dan fazla yerli enerji santrali projesine hizmet verildi
Ultra süperkritik 1000MW'lık bir ünitenin dört ana boru hattına destek sağlandı
Bir termik santral yenileme projesinde 200'den fazla destek/askı değiştirildi
Üst üste yıllardır kalite şikayeti yok, santrallerden yüksek tekrar satın alma oranı
3 yıl ürün garantisi, garanti süresi boyunca ücretsiz onarım ve değiştirme
Santraldeki acil sorunlara 24 saat içinde müdahale, 48 saat içinde yerinde destek
Ömür boyu teknik danışmanlık ve yedek parça temini
Yıllık destek/askı inceleme hizmeti mevcuttur
Termik Santral Sabit Yay Desteği, termik santrallerdeki yüksek sıcaklık ve yüksek basınçlı boru hatları için güvenilir destek seçeneğidir. Enerji endüstrisindeki 14 yıllık derin deneyimimizle, enerji santrali çalışma koşullarını ve standart gerekliliklerini iyice anlıyor, profesyonel ürün ve hizmetlerle ünitenin güvenli ve istikrarlı çalışmasını sağlıyoruz.
